双馈永磁风电机组并网仿真短路故障模型:探索风电世界的奥秘
双馈永磁风电机组并网仿真短路故障模型,kw级别永磁同步机PMSG并网仿真模型,机端由6台1.5MW双馈风机构成9MW风电场,风电场容量可调,出口电压690v,经升压变压器及线路阻抗连接至120kv交流电网。 该模型还包括风速模块,短路故障模块。 风速模块包括渐变风阵风随疾风的组合形式,可根据需求做不同风速种类下的仿真实验。 永磁同步机并网仿真同理,也可做任意风速的组合形式,风速模块简单好调易上手。 均带有最大功率跟踪MPPT模式。 默认只发双馈风机并网模型。 如果需要永磁同步并网模型请额外提需求。 二者都是双闭环控制,功率外环,电流内环!此外,双馈风机短路故障分析,有三相电压电流ABC特性,有离散模型和phasor模型。 带有最大功率跟踪mppt控制。 PQ双闭环控制。

在风电领域的研究与实践中,双馈永磁风电机组并网仿真短路故障模型以及 kw 级别永磁同步机 PMSG 并网仿真模型,都是极为关键的存在。今天咱就来唠唠这其中的门道。

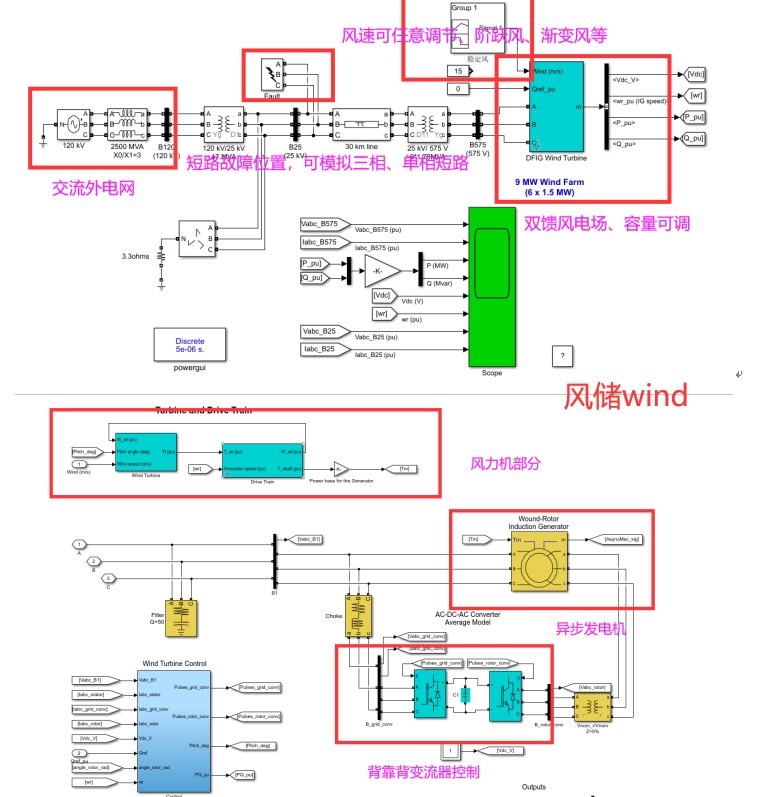

咱先说说这个风电场的构成,机端由 6 台 1.5MW 的双馈风机构成了一个 9MW 的风电场,而且这个风电场容量还能根据需求调整,出口电压是 690v,然后经过升压变压器和线路阻抗连接到 120kv 的交流电网。这就好比是一个精心搭建的电力输送桥梁,各个环节紧密相连。
风速模块的奇妙之处

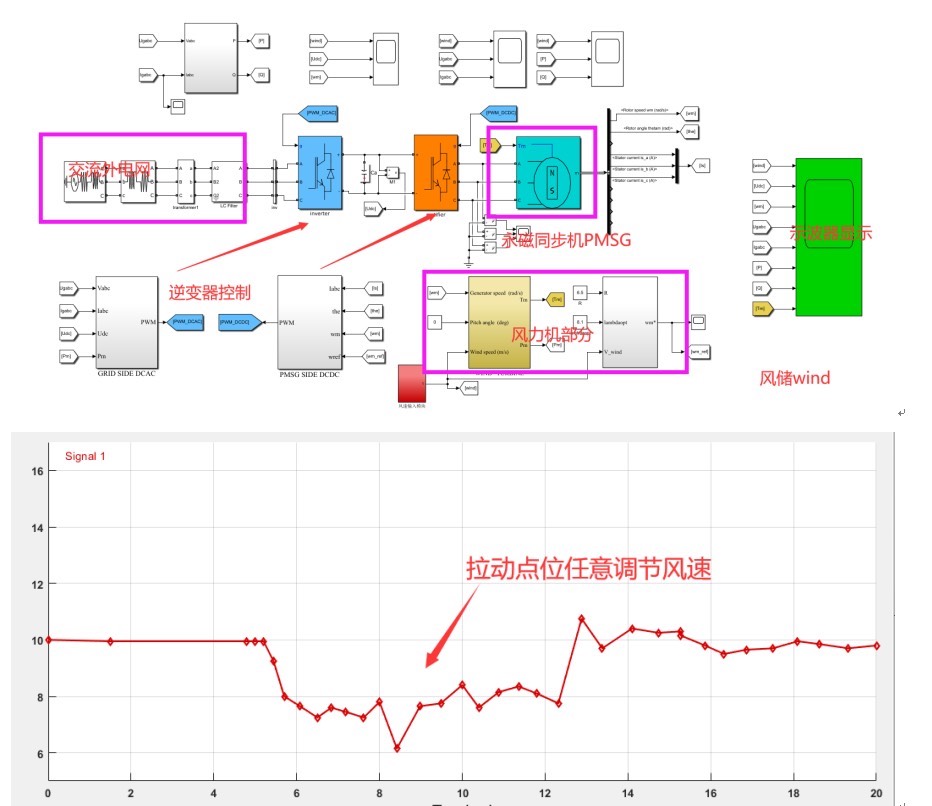

这里面的风速模块设计得相当巧妙,它是渐变风、阵风、随疾风的组合形式。通过代码来理解会更直观,假设我们用 Python 来简单模拟风速的变化:
import numpy as np
import matplotlib.pyplot as plt
# 定义时间范围
t = np.linspace(0, 100, 1000)
# 渐变风模拟
wind_gradual = 3 + 0.05 * t
# 阵风模拟
gust = 5 * np.exp(-((t - 50) ** 2) / 100)
# 随疾风模拟
random_wind = np.random.normal(0, 1, len(t))
# 组合风速
wind_speed = wind_gradual + gust + random_wind
plt.plot(t, wind_speed)
plt.xlabel('Time (s)')
plt.ylabel('Wind Speed (m/s)')
plt.title('Combined Wind Speed')
plt.show()

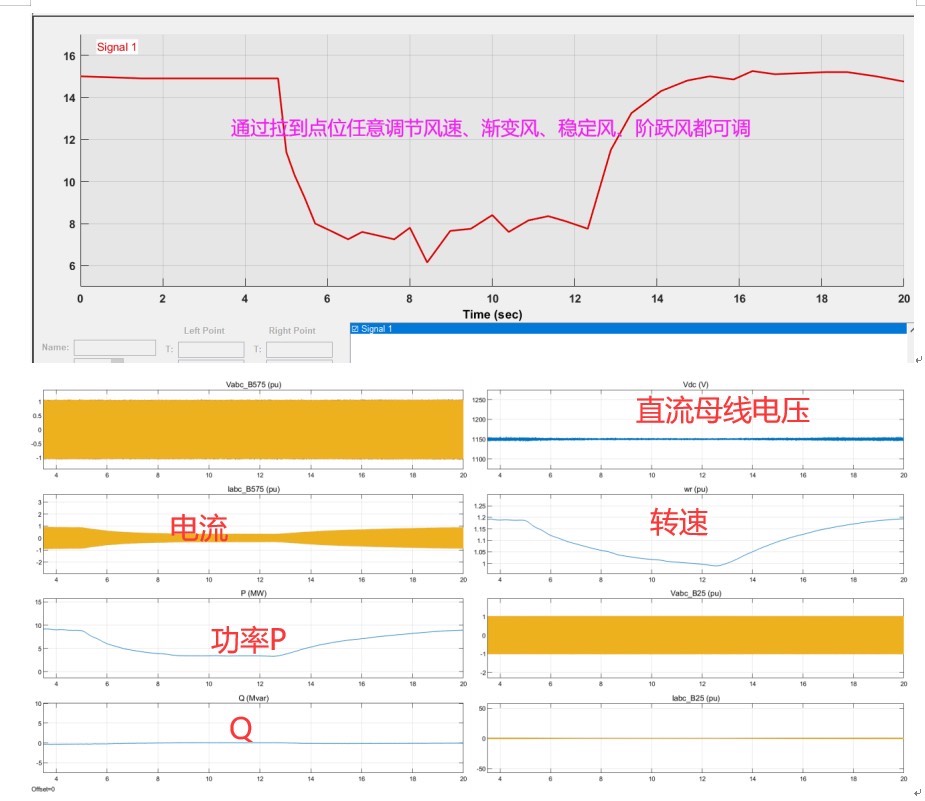

在这段代码里,我们分别生成了渐变风、阵风、随疾风,然后将它们组合起来。这就对应了模型中的风速模块,能根据需求做不同风速种类下的仿真实验,简单好调易上手,你可以随意调整参数,去探索不同风速组合对风电机组的影响。而且永磁同步机并网仿真在风速这块也是同样的道理,能做任意风速的组合形式。
双闭环控制与最大功率跟踪 MPPT
这两个模型均带有最大功率跟踪 MPPT 模式,并且都是双闭环控制,功率外环,电流内环。以双馈风机为例,在代码实现中,我们可以这样大概描述 MPPT 与双闭环控制的关系:
# 假设已知风机功率与风速关系的函数
def power_wind_speed(wind_speed):
return 0.5 * wind_speed ** 3
# 初始参数
wind_speed = 8
optimal_tip_speed_ratio = 8
rated_speed = 1500
rated_power = 1.5e6
# MPPT 计算
optimal_speed = optimal_tip_speed_ratio * wind_speed / 0.0085
if optimal_speed > rated_speed:
optimal_speed = rated_speed
power = rated_power
else:
power = power_wind_speed(wind_speed)
# 这里简单示意功率外环和电流内环控制,实际更复杂
# 功率外环
error_power = rated_power - power
kp_power = 0.1
ki_power = 0.01
integral_power = 0
if error_power!= 0:
integral_power += error_power
control_signal_power = kp_power * error_power + ki_power * integral_power
# 电流内环类似原理,此处简化
error_current = 10 - 5 # 假设目标电流 10A,当前电流 5A
kp_current = 0.05
ki_current = 0.005
integral_current = 0
if error_current!= 0:
integral_current += error_current
control_signal_current = kp_current * error_current + ki_current * integral_current
在这段代码里,通过 powerwindspeed 函数模拟风机功率与风速的关系,然后根据 MPPT 原理计算出最优转速,进而确定功率。接着简单示意了功率外环和电流内环如何根据误差来调整控制信号,虽然实际应用中会更加复杂,但能让我们大概了解双闭环控制和 MPPT 是怎么协同工作的。
双馈风机短路故障分析

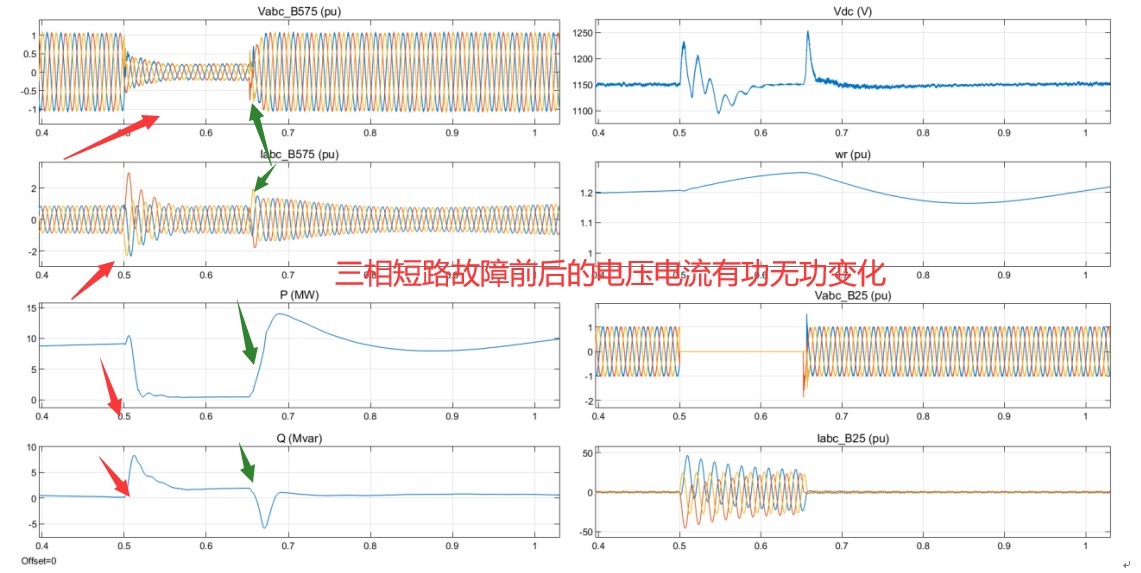

双馈风机短路故障分析也是个重要部分,它有三相电压电流 ABC 特性,还有离散模型和 phasor 模型。想象一下,在发生短路故障时,三相电压电流就像疯狂跳动的音符,通过对这些特性的研究,我们能更好地了解故障发生的机制。

双馈永磁风电机组并网仿真短路故障模型,kw级别永磁同步机PMSG并网仿真模型,机端由6台1.5MW双馈风机构成9MW风电场,风电场容量可调,出口电压690v,经升压变压器及线路阻抗连接至120kv交流电网。 该模型还包括风速模块,短路故障模块。 风速模块包括渐变风阵风随疾风的组合形式,可根据需求做不同风速种类下的仿真实验。 永磁同步机并网仿真同理,也可做任意风速的组合形式,风速模块简单好调易上手。 均带有最大功率跟踪MPPT模式。 默认只发双馈风机并网模型。 如果需要永磁同步并网模型请额外提需求。 二者都是双闭环控制,功率外环,电流内环!此外,双馈风机短路故障分析,有三相电压电流ABC特性,有离散模型和phasor模型。 带有最大功率跟踪mppt控制。 PQ双闭环控制。

在离散模型的代码实现中,可能会是这样:
# 假设离散时间步长
dt = 0.001
time = np.arange(0, 1, dt)
# 假设一些初始参数
voltage_A0 = 220
voltage_B0 = 220
voltage_C0 = 220
# 模拟短路故障发生时间
fault_time = 0.5
for i in range(len(time)):
if time[i] < fault_time:
voltage_A = voltage_A0 * np.sin(2 * np.pi * 50 * time[i])
voltage_B = voltage_B0 * np.sin(2 * np.pi * 50 * time[i] - 2 * np.pi / 3)
voltage_C = voltage_C0 * np.sin(2 * np.pi * 50 * time[i] + 2 * np.pi / 3)
else:
# 短路故障时电压变化
voltage_A = 0
voltage_B = 0
voltage_C = 0
# 这里可以进一步处理电流等其他参数
这段代码简单模拟了在离散时间下,三相电压在短路故障前后的变化情况。通过这种离散模型的分析,我们能精确捕捉到故障瞬间和后续三相电压电流的变化特性,为故障诊断和保护策略提供有力依据。

默认情况下,我们只发双馈风机并网模型,如果有朋友对永磁同步并网模型感兴趣,额外提需求就好啦。希望通过这些介绍,大家能对双馈永磁风电机组并网仿真短路故障模型有更深入的认识,一起在风电技术的海洋里畅游。
