第七十篇：辐射与导热耦合

摘要

在工程实际中，辐射换热往往与导热同时存在，形成复杂的多模式耦合传热问题。本教程系统介绍辐射与导热耦合的基本原理，讨论耦合传热的数学模型和数值求解方法。通过Python实现一维和二维耦合传热问题的求解，包括平板、圆柱等典型几何结构。本教程涵盖耦合传热方程、边界条件处理、迭代求解策略等核心内容。通过本教程的学习，读者将掌握辐射与导热耦合问题的分析方法，能够处理工程实际中的多模式传热问题。

关键词

耦合传热，辐射导热，非线性传热，迭代求解，边界条件，多模式传热

在这里插入图片描述

1. 耦合传热基础

1.1 控制方程

在导热介质中，能量守恒方程为：

$ρcp∂T∂t=∇⋅(k∇T)−∇⋅qr\rho c_p \frac{\partial T}{\partial t} = \nabla \cdot (k \nabla T) - \nabla \cdot \mathbf{q}_r$

其中 $qr\mathbf{q}_r$ 为辐射热流密度。

对于稳态问题：
$∇⋅(k∇T)=∇⋅qr\nabla \cdot (k \nabla T) = \nabla \cdot \mathbf{q}_r$

1.2 辐射源项

辐射源项表示介质吸收和发射辐射的净效应：

$∇⋅qr=κ(4πIb−G)=κ(4σT4−G)\nabla \cdot \mathbf{q}_r = \kappa (4\pi I_b - G) = \kappa (4\sigma T^4 - G)$

其中：

$κ\kappa$ ：吸收系数
$Ib=σT4/πI_b = \sigma T^4/\pi$ ：黑体辐射强度
$G$ ：投入辐射

1.3 边界条件

辐射边界条件：
$\frac{\partial T}{\partial n} = \varepsilon \sigma (T^4 - T_{sur}^4) + h(T - T_\infty)$

包含辐射和对流的复合边界条件。

2. 数值求解方法

2.1 迭代策略

由于辐射项的非线性，需要迭代求解：

假设初始温度分布
计算辐射源项
求解导热方程
更新温度分布
检查收敛，重复步骤2-4

2.2 一维问题

一维平板耦合传热：

$ddx(kdTdx)=κ(4σT4−G)\frac{d}{dx}\left(k \frac{dT}{dx}\right) = \kappa (4\sigma T^4 - G)$

2.3 二维问题

二维稳态耦合传热：

$∂∂x(k∂T∂x)+∂∂y(k∂T∂y)=∇⋅qr\frac{\partial}{\partial x}\left(k \frac{\partial T}{\partial x}\right) + \frac{\partial}{\partial y}\left(k \frac{\partial T}{\partial y}\right) = \nabla \cdot \mathbf{q}_r$

3. Python仿真实现

3.1 一维耦合传热

"""
主题070：辐射与导热耦合
一维耦合传热问题求解
"""
import numpy as np
import matplotlib.pyplot as plt
from scipy.sparse import diags
from scipy.sparse.linalg import spsolve
import os

# 创建输出目录
output_dir = r'd:\文档\500仿真领域\工程仿真\传热学仿真\主题070'
os.makedirs(output_dir, exist_ok=True)

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

sigma = 5.670374419e-8

def solve_1d_coupled_conduction_radiation(L, N, k, eps, T_left, T_right, T_surrounding, max_iter=100, tol=1e-6):
    """
    求解一维辐射-导热耦合问题
    L: 平板厚度
    N: 网格数
    k: 导热系数
    eps: 表面发射率
    T_left, T_right: 左右边界温度
    T_surrounding: 环境温度
    """
    dx = L / (N - 1)
    x = np.linspace(0, L, N)

    # 初始温度分布（线性插值）
    T = np.linspace(T_left, T_right, N)

    # 构建导热矩阵
    main_diag = np.ones(N) * 2
    off_diag = np.ones(N-1) * (-1)
    A = diags([off_diag, main_diag, off_diag], [-1, 0, 1], format='csr')
    A = A * k / dx**2

    # 边界条件
    A[0, 0] = 1
    A[0, 1] = 0
    A[-1, -1] = 1
    A[-1, -2] = 0

    for iteration in range(max_iter):
        T_old = T.copy()

        # 构建右端项（包含辐射源项）
        b = np.zeros(N)

        # 内部节点的辐射源项（简化模型）
        for i in range(1, N-1):
            # 简化：假设辐射源项与T^4成正比
            q_rad = eps * sigma * (T_old[i]**4 - T_surrounding**4) / L
            b[i] = q_rad

        # 边界条件
        b[0] = T_left
        b[-1] = T_right

        # 求解
        T = spsolve(A, b)

        # 检查收敛
        error = np.max(np.abs(T - T_old))
        if error < tol:
            print(f"收敛于第 {iteration+1} 次迭代")
            break

    return x, T

# 参数
L = 0.1  # m
N = 50
k = 1.0  # W/m·K
eps = 0.8
T_left = 800  # K
T_right = 300  # K
T_surrounding = 300  # K

# 求解
x, T = solve_1d_coupled_conduction_radiation(L, N, k, eps, T_left, T_right, T_surrounding)

# 纯导热解（对比）
T_cond_only = np.linspace(T_left, T_right, N)

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 6))

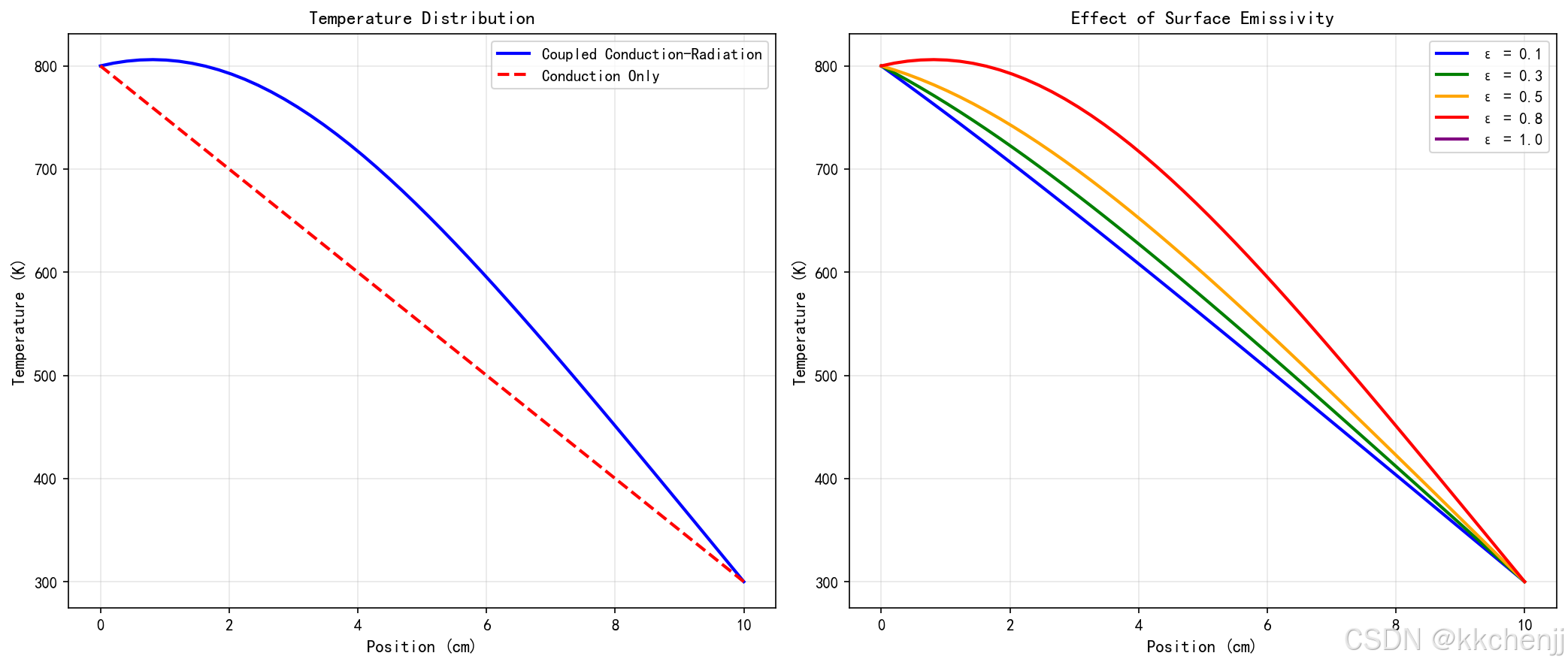

# 1. 温度分布
axes[0].plot(x*100, T, 'b-', linewidth=2, label='Coupled Conduction-Radiation')
axes[0].plot(x*100, T_cond_only, 'r--', linewidth=2, label='Conduction Only')
axes[0].set_xlabel('Position (cm)', fontsize=11)
axes[0].set_ylabel('Temperature (K)', fontsize=11)
axes[0].set_title('Temperature Distribution', fontsize=12)
axes[0].legend()
axes[0].grid(True, alpha=0.3)

# 2. 不同发射率的影响
eps_values = [0.1, 0.3, 0.5, 0.8, 1.0]
colors = ['blue', 'green', 'orange', 'red', 'purple']

for eps_val, color in zip(eps_values, colors):
    _, T_eps = solve_1d_coupled_conduction_radiation(L, N, k, eps_val, T_left, T_right, T_surrounding)
    axes[1].plot(x*100, T_eps, color=color, linewidth=2, label=f'ε = {eps_val}')

axes[1].set_xlabel('Position (cm)', fontsize=11)
axes[1].set_ylabel('Temperature (K)', fontsize=11)
axes[1].set_title('Effect of Surface Emissivity', fontsize=12)
axes[1].legend()
axes[1].grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/1d_coupled_heat_transfer.png', dpi=150, bbox_inches='tight')
plt.close()
print("一维耦合传热图已保存")

3.2 二维耦合传热

"""
二维辐射-导热耦合问题
"""

def solve_2d_coupled_conduction_radiation(Lx, Ly, Nx, Ny, k, eps, T_boundary, T_surrounding, max_iter=100, tol=1e-6):
    """
    求解二维稳态辐射-导热耦合问题
    简化模型：只考虑边界辐射
    """
    dx = Lx / (Nx - 1)
    dy = Ly / (Ny - 1)

    x = np.linspace(0, Lx, Nx)
    y = np.linspace(0, Ly, Ny)
    X, Y = np.meshgrid(x, y)

    # 初始温度分布
    T = np.ones((Ny, Nx)) * T_boundary

    # 迭代求解
    for iteration in range(max_iter):
        T_old = T.copy()

        # 内部节点（纯导热）
        for i in range(1, Ny-1):
            for j in range(1, Nx-1):
                T[i, j] = 0.25 * (T_old[i+1, j] + T_old[i-1, j] +
                                   T_old[i, j+1] + T_old[i, j-1])

        # 边界条件（考虑辐射）
        # 左边界
        for i in range(Ny):
            q_rad = eps * sigma * (T_old[i, 0]**4 - T_surrounding**4)
            T[i, 0] = T_old[i, 1] + dx/k * q_rad

        # 右边界
        for i in range(Ny):
            q_rad = eps * sigma * (T_old[i, -1]**4 - T_surrounding**4)
            T[i, -1] = T_old[i, -2] - dx/k * q_rad

        # 上下边界
        for j in range(Nx):
            q_rad_top = eps * sigma * (T_old[0, j]**4 - T_surrounding**4)
            q_rad_bottom = eps * sigma * (T_old[-1, j]**4 - T_surrounding**4)
            T[0, j] = T_old[1, j] + dy/k * q_rad_top
            T[-1, j] = T_old[-2, j] - dy/k * q_rad_bottom

        # 检查收敛
        error = np.max(np.abs(T - T_old))
        if error < tol:
            print(f"二维问题收敛于第 {iteration+1} 次迭代")
            break

    return X, Y, T

# 参数
Lx, Ly = 0.5, 0.5  # m
Nx, Ny = 30, 30
k = 10.0  # W/m·K
eps = 0.8
T_boundary = 800  # K
T_surrounding = 300  # K

# 求解
X, Y, T_2d = solve_2d_coupled_conduction_radiation(Lx, Ly, Nx, Ny, k, eps, T_boundary, T_surrounding)

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 6))

# 1. 温度分布云图
contour = axes[0].contourf(X*100, Y*100, T_2d, levels=20, cmap='jet')
axes[0].set_xlabel('x (cm)', fontsize=11)
axes[0].set_ylabel('y (cm)', fontsize=11)
axes[0].set_title('2D Temperature Distribution', fontsize=12)
plt.colorbar(contour, ax=axes[0], label='Temperature (K)')

# 2. 中心线温度分布
center_idx = Ny // 2
axes[1].plot(X[center_idx, :]*100, T_2d[center_idx, :], 'b-', linewidth=2, label='Horizontal Center')
axes[1].plot(Y[:, Nx//2]*100, T_2d[:, Nx//2], 'r--', linewidth=2, label='Vertical Center')
axes[1].set_xlabel('Position (cm)', fontsize=11)
axes[1].set_ylabel('Temperature (K)', fontsize=11)
axes[1].set_title('Centerline Temperature', fontsize=12)
axes[1].legend()
axes[1].grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/2d_coupled_heat_transfer.png', dpi=150, bbox_inches='tight')
plt.close()
print("二维耦合传热图已保存")

print("\n" + "="*60)

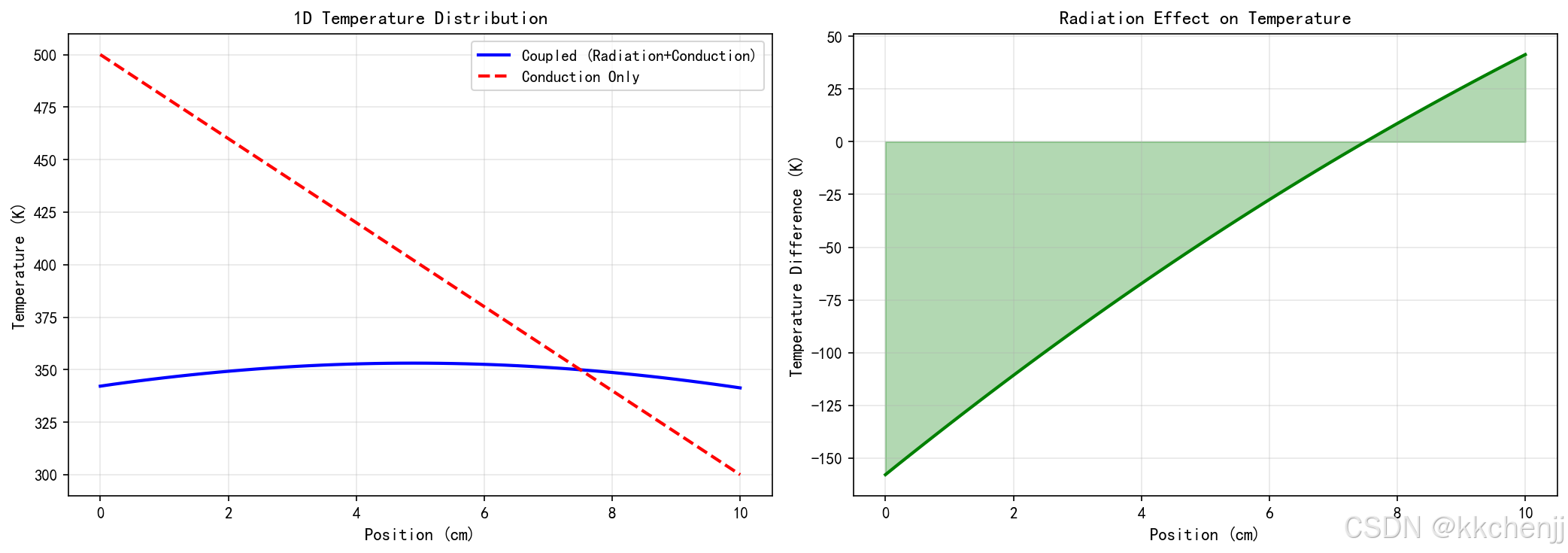

print("仿真3：一维耦合传热分析")
print("="*60)

# 一维平板辐射-导热耦合

def solve_1d_coupled(L, N, k, eps, T_left, T_right, T_surrounding, max_iter=1000, tol=1e-6):
    """求解一维辐射-导热耦合问题"""
    dx = L / (N - 1)
    x = np.linspace(0, L, N)
    T = np.ones(N) * (T_left + T_right) / 2
    T[0] = T_left
    T[-1] = T_right

    sigma = 5.67e-8

    for iteration in range(max_iter):
        T_old = T.copy()

        # 内部节点（仅导热）
        for i in range(1, N-1):
            T[i] = (T[i-1] + T[i+1]) / 2

        # 边界节点（辐射-导热耦合）
        # 左边界
        q_rad_left = eps * sigma * (T_surrounding**4 - T[0]**4)
        T[0] = T[1] + q_rad_left * dx / k

        # 右边界
        q_rad_right = eps * sigma * (T_surrounding**4 - T[-1]**4)
        T[-1] = T[-2] + q_rad_right * dx / k

        # 收敛检查
        if np.max(np.abs(T - T_old)) < tol:
            break

    return x, T

# 参数
L_1d = 0.1  # m
N_1d = 50
k_1d = 1.0  # W/(m·K)
eps_1d = 0.8
T_left = 500  # K
T_right = 300  # K
T_surr = 250  # K

x_1d, T_1d = solve_1d_coupled(L_1d, N_1d, k_1d, eps_1d, T_left, T_right, T_surr)

# 仅导热解（对比）
x_pure = np.linspace(0, L_1d, N_1d)
T_pure = T_left + (T_right - T_left) * x_pure / L_1d

print("一维耦合传热结果:")
print(f"左边界温度: {T_1d[0]:.2f} K (纯导热: {T_left:.2f} K)")
print(f"右边界温度: {T_1d[-1]:.2f} K (纯导热: {T_right:.2f} K)")
print(f"中心温度: {T_1d[N_1d//2]:.2f} K (纯导热: {T_pure[N_1d//2]:.2f} K)")

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 温度分布
axes[0].plot(x_1d*100, T_1d, 'b-', linewidth=2, label='Coupled (Radiation+Conduction)')
axes[0].plot(x_pure*100, T_pure, 'r--', linewidth=2, label='Conduction Only')
axes[0].set_xlabel('Position (cm)', fontsize=11)
axes[0].set_ylabel('Temperature (K)', fontsize=11)
axes[0].set_title('1D Temperature Distribution', fontsize=12, fontweight='bold')
axes[0].legend(fontsize=10)
axes[0].grid(True, alpha=0.3)

# 温度差
T_diff = T_1d - T_pure
axes[1].plot(x_1d*100, T_diff, 'g-', linewidth=2)
axes[1].fill_between(x_1d*100, T_diff, alpha=0.3, color='green')
axes[1].set_xlabel('Position (cm)', fontsize=11)
axes[1].set_ylabel('Temperature Difference (K)', fontsize=11)
axes[1].set_title('Radiation Effect on Temperature', fontsize=12, fontweight='bold')
axes[1].grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/1d_coupled_heat_transfer.png', dpi=150, bbox_inches='tight')
plt.close()

print("\n图3：一维耦合传热已保存")

print("\n" + "="*60)

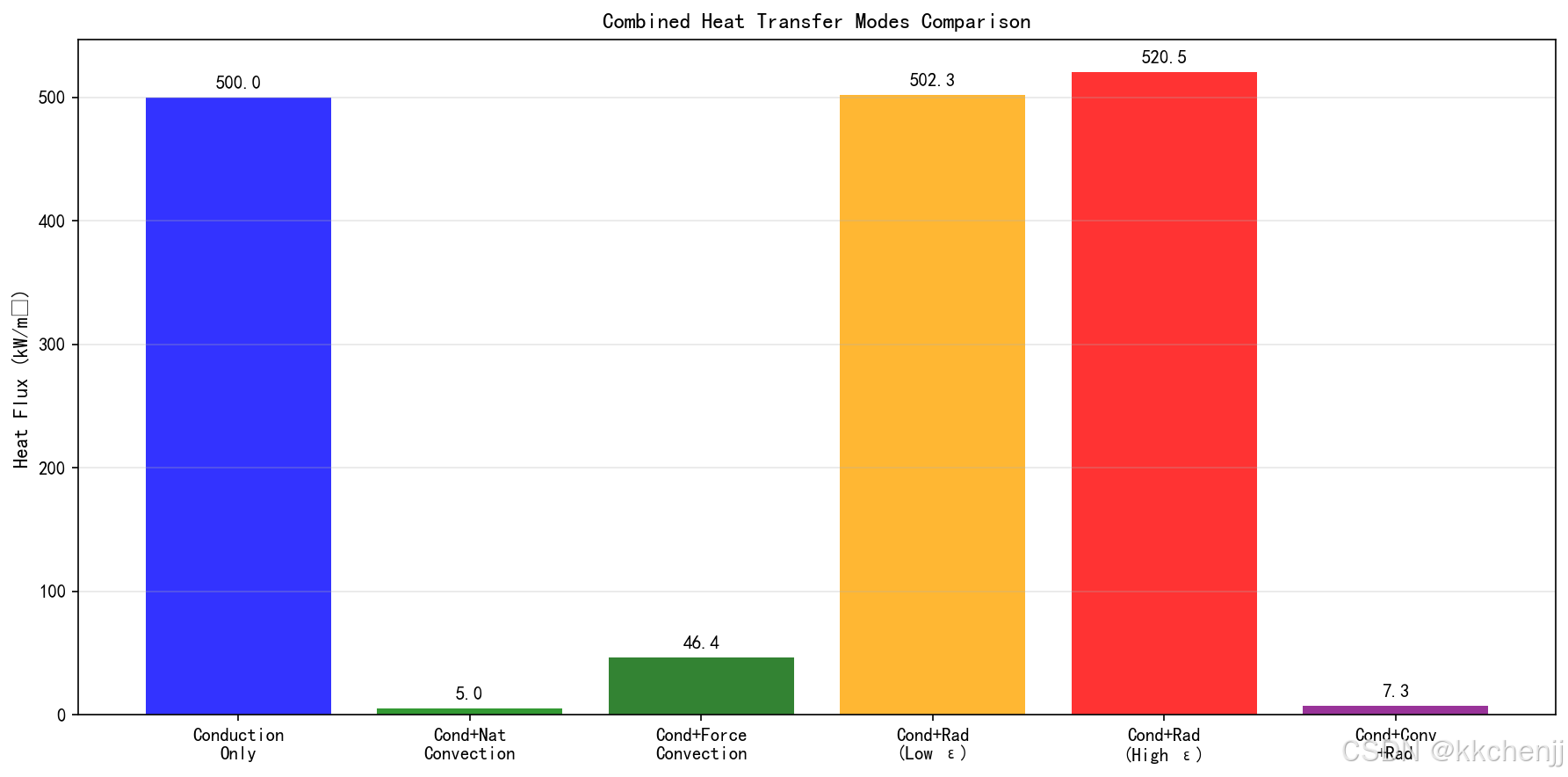

print("仿真4：辐射-对流-导热耦合")
print("="*60)

# 综合分析辐射、对流和导热

# 平板参数
L_combined = 0.05  # m
k_combined = 50  # W/(m·K) - 金属
T_hot = 800  # K
T_cold = 300  # K
T_ambient = 290  # K

# 对流换热系数
h_conv_low = 10  # W/(m²·K) - 自然对流
h_conv_high = 100  # W/(m²·K) - 强制对流

# 发射率
eps_low = 0.1  # 抛光金属
eps_high = 0.9  # 氧化表面

# 计算各种情况下的热流
sigma = 5.67e-8

# 1. 仅导热
q_cond = k_combined * (T_hot - T_cold) / L_combined

# 2. 导热+对流
q_cond_conv_low = 1 / (L_combined/k_combined + 1/h_conv_low) * (T_hot - T_ambient)
q_cond_conv_high = 1 / (L_combined/k_combined + 1/h_conv_high) * (T_hot - T_ambient)

# 3. 导热+辐射
q_cond_rad_low = k_combined * (T_hot - T_cold) / L_combined + eps_low * sigma * (T_hot**4 - T_cold**4)
q_cond_rad_high = k_combined * (T_hot - T_cold) / L_combined + eps_high * sigma * (T_hot**4 - T_cold**4)

# 4. 导热+对流+辐射
R_total_combined = L_combined/k_combined + 1/(h_conv_low + eps_low*sigma*(T_hot**2+T_cold**2)*(T_hot+T_cold))
q_all_low = (T_hot - T_ambient) / R_total_combined

print("综合传热分析 (热流密度 W/m²):")
print(f"{'传热模式':<25} {'热流密度':<15}")
print("-" * 40)
print(f"{'仅导热':<25} {q_cond:<15.2f}")
print(f"{'导热+自然对流':<25} {q_cond_conv_low:<15.2f}")
print(f"{'导热+强制对流':<25} {q_cond_conv_high:<15.2f}")
print(f"{'导热+辐射(低发射率)':<25} {q_cond_rad_low:<15.2f}")
print(f"{'导热+辐射(高发射率)':<25} {q_cond_rad_high:<15.2f}")
print(f"{'导热+对流+辐射':<25} {q_all_low:<15.2f}")

# 可视化
fig, ax = plt.subplots(figsize=(12, 6))

modes = ['Conduction\nOnly', 'Cond+Nat\nConvection', 'Cond+Force\nConvection',
         'Cond+Rad\n(Low ε)', 'Cond+Rad\n(High ε)', 'Cond+Conv\n+Rad']
heat_fluxes = [q_cond/1000, q_cond_conv_low/1000, q_cond_conv_high/1000,
               q_cond_rad_low/1000, q_cond_rad_high/1000, q_all_low/1000]
colors_combined = ['blue', 'green', 'darkgreen', 'orange', 'red', 'purple']

bars = ax.bar(modes, heat_fluxes, color=colors_combined, alpha=0.8)
ax.set_ylabel('Heat Flux (kW/m²)', fontsize=11)
ax.set_title('Combined Heat Transfer Modes Comparison', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3, axis='y')

for bar, val in zip(bars, heat_fluxes):
    ax.text(bar.get_x() + bar.get_width()/2., bar.get_height() + 5,
            f'{val:.1f}', ha='center', va='bottom', fontsize=10, fontweight='bold')

plt.tight_layout()
plt.savefig(f'{output_dir}/combined_heat_transfer.png', dpi=150, bbox_inches='tight')
plt.close()

print("\n图4：辐射-对流-导热耦合已保存")
print("\n所有仿真完成！")

4. 工程应用

4.1 高温炉墙

工业炉墙的温度分布：

内侧高温辐射
导热通过炉墙
外侧对流和辐射散热

4.2 航天器热防护

再入飞行器的热防护：

气动加热
表面辐射散热
材料内部导热

4.3 太阳能集热器

集热器吸热板的温度分布：

太阳辐射吸收
导热向流体传热
表面辐射损失

5. 总结

本教程介绍了辐射与导热耦合的基本原理和数值方法，主要内容包括：

耦合传热基础：控制方程、辐射源项、边界条件
数值方法：迭代策略、一维和二维问题求解
数值仿真：通过Python实现了耦合传热问题的求解
工程应用：讨论了高温炉墙、航天器热防护、太阳能集热器等应用

辐射与导热耦合是工程实际中常见的问题，掌握其分析方法对于热工设备的设计和优化具有重要意义。
