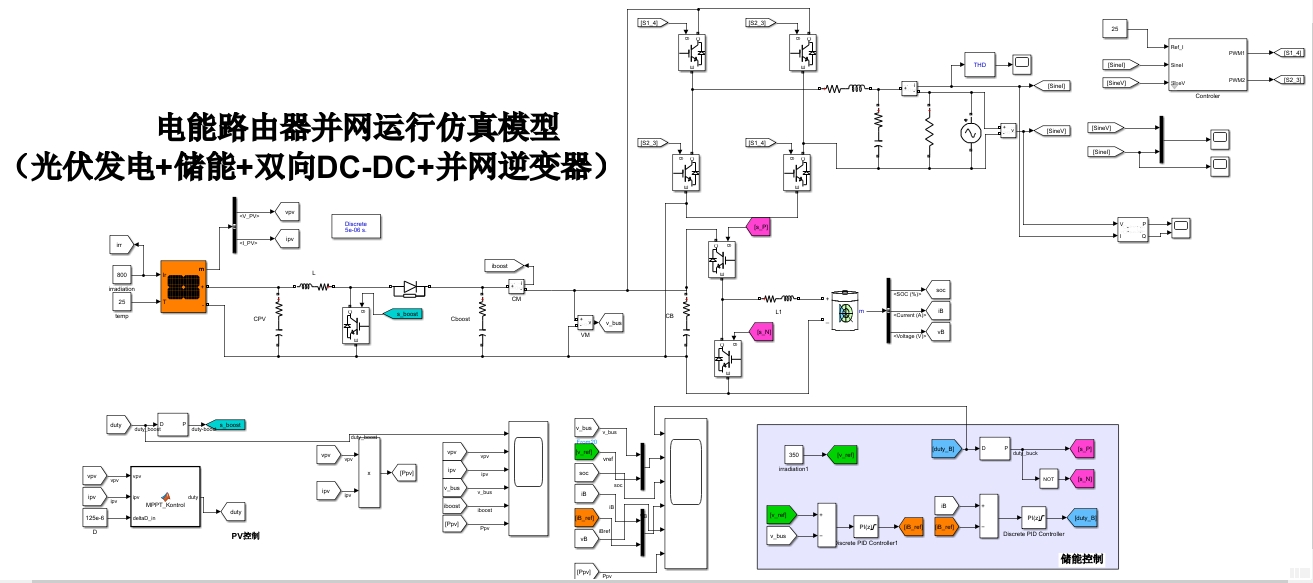

MATLAB/Simulimk 光伏发电＋boost＋储能＋双向dcdc＋并网逆变器控制(低压用户型电能路由器仿真模型) 包含Boost、Buck-boost双向DCDC、并网逆变器三大控制部分 boost电路应用mppt，采用扰动观察法实现光能最大功率点跟踪电流环的逆变器控制策略双向dcdc储能系统用来维持直流母线电压恒定运行性能好 THD<5% 满足并网运行条件

在如今的新能源领域，光伏发电系统的高效运行和稳定并网至关重要。今天咱就唠唠基于MATLAB/Simulink搭建的低压用户型电能路由器仿真模型，它整合了光伏发电、boost、储能、双向dcdc以及并网逆变器控制等关键部分，功能强大得很。

一、整体架构与各部分作用

这个模型核心包含Boost、Buck - boost双向DCDC、并网逆变器三大控制部分。Boost电路主要是应用MPPT（最大功率点跟踪）技术，就像给光伏板装上了一个聪明的“小脑袋”，能让光伏板尽可能多的吸收太阳能转化为电能。双向dcdc储能系统就好比一个灵活的“能量储存站”，维持直流母线电压恒定，保障系统稳定运行。而并网逆变器则负责把直流电转化为交流电，输送到电网中供大家使用。

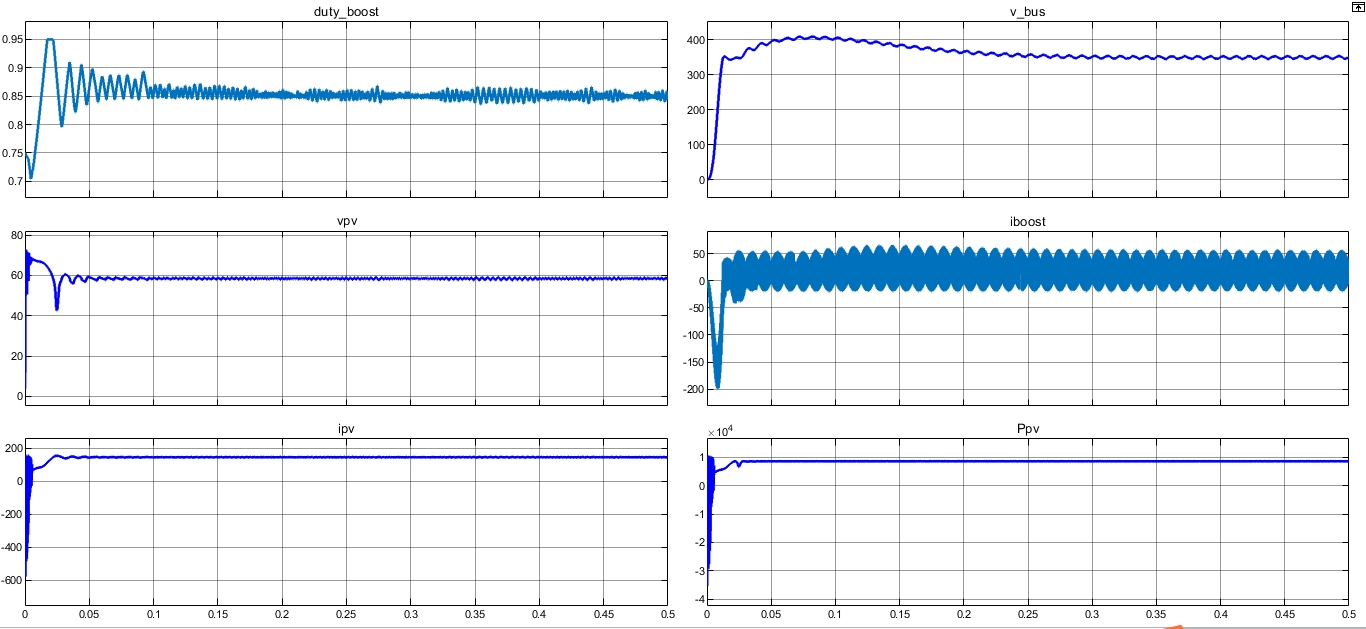

二、Boost电路与MPPT

在Boost电路中，MPPT采用扰动观察法来实现光能最大功率点跟踪。这方法其实挺巧妙的，就像一个探险家在不断试探寻找宝藏的最佳位置。代码实现部分大概像这样（以下为简化示意代码）：

% 假设初始电压和功率
V_old = 0;
P_old = 0;
% 步长设定
dV = 0.1;
while true
    % 获取当前光伏板电压和功率
    V = getPVVoltage();
    P = getPVPower();
    if (P > P_old)
        if (V > V_old)
            V_ref = V + dV;
        else
            V_ref = V - dV;
        end
    else
        if (V > V_old)
            V_ref = V - dV;
        else
            V_ref = V + dV;
        end
    end
    % 根据参考电压V_ref调整Boost电路
    adjustBoost(V_ref);
    V_old = V;
    P_old = P;
end

代码分析：一开始设定初始电压 Vold 和功率 Pold，步长 dV 用来控制每次试探的幅度。在循环中，不断获取光伏板实时电压 V 和功率 P，然后对比当前功率和上一次功率。如果当前功率更大，就根据电压变化方向来决定是增加还是减小参考电压 Vref，反之亦然。最后根据 Vref 调整Boost电路，就这样不断试探，逐渐找到最大功率点。

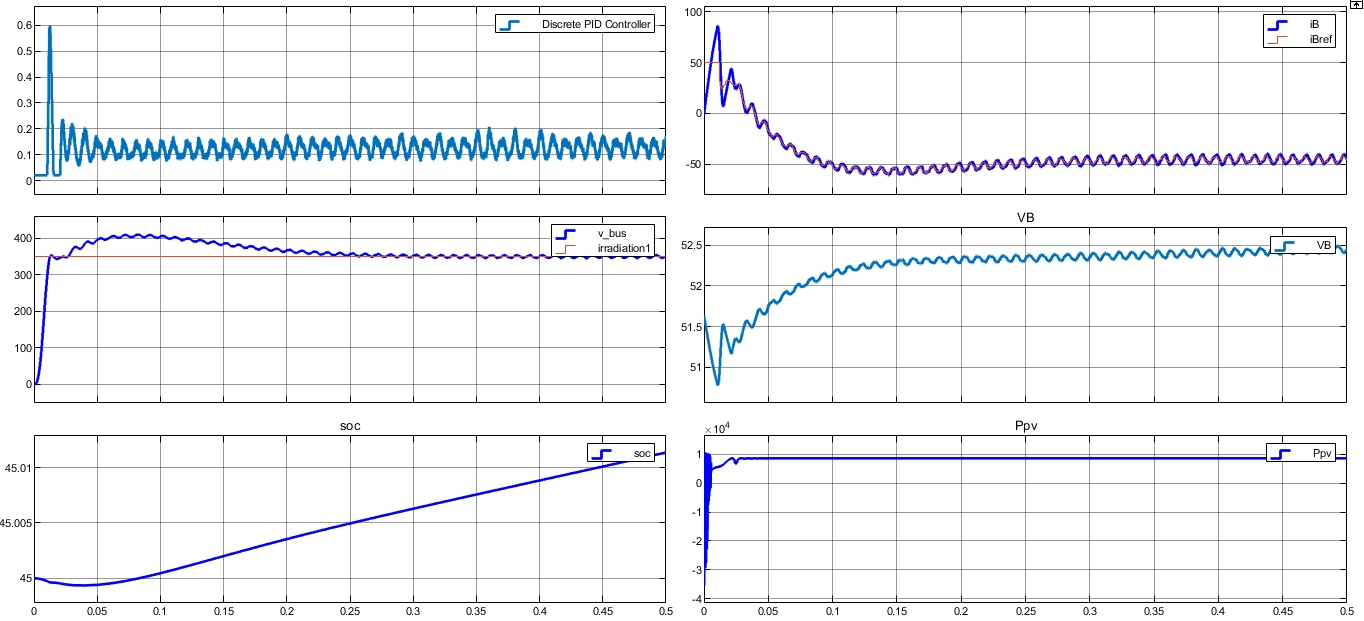

三、双向dcdc储能系统

双向dcdc储能系统的关键在于维持直流母线电压恒定。这里涉及到对储能电池充放电的精准控制。简单示意代码如下：

% 设定直流母线电压参考值
Vdc_ref = 400;
while true
    % 获取当前直流母线电压
    Vdc = getDCBusVoltage();
    if (Vdc > Vdc_ref)
        % 电池放电，调整双向dcdc工作模式
        operateBidirectionalDCDC('discharge');
    else
        % 电池充电，调整双向dcdc工作模式
        operateBidirectionalDCDC('charge');
    end
end

代码分析：首先设定好直流母线电压参考值 Vdc_ref，在循环里实时获取直流母线电压 Vdc。当 Vdc 大于参考值，说明电能有点多，就让电池放电，调整双向dcdc工作在放电模式；反之，就让电池充电，保证直流母线电压稳定在参考值附近。

四、并网逆变器控制策略 - 电流环控制

并网逆变器采用电流环的控制策略，确保输出的交流电符合并网要求。以下是简单代码示例：

% 设定并网电流参考值
I_ref = getGridCurrentReference();
while true
    % 获取当前并网电流
    I = getGridCurrent();
    % 计算电流误差
    error_I = I_ref - I;
    % 根据误差调整逆变器输出
    adjustInverter(error_I);
end

代码分析：先得到并网电流参考值 Iref，然后实时获取当前并网电流 I，算出两者误差 errorI。根据这个误差去调整逆变器输出，使得并网电流尽可能接近参考值，保证电能顺利且稳定地并入电网。
