双馈风力发电机模型研究与仿真（DFIG）控制策略Simulink，给定风速变化，电流电压等波形好用，软件版本（Matlab2016）

在风力发电领域，双馈风力发电机（DFIG）凭借其独特的优势，如变速恒频运行、低电压穿越能力等，成为了主流的风力发电机型之一。今天咱们就来聊聊DFIG在Simulink中的模型研究与仿真，以及给定风速变化下其电流电压波形的表现，使用的软件版本是Matlab2016。

双馈风力发电机（DFIG）原理简述

DFIG的定子绕组直接连接到电网，转子绕组通过双向背靠背变流器与电网相连。这种结构使得DFIG可以在不同的风速下运行，通过控制转子电流的频率、幅值和相位，实现对发电机输出功率和转速的灵活控制。简单来说，就是可以根据风速的变化调整发电机的运行状态，以达到最大风能捕获和稳定的电能输出。

Simulink中的DFIG模型搭建

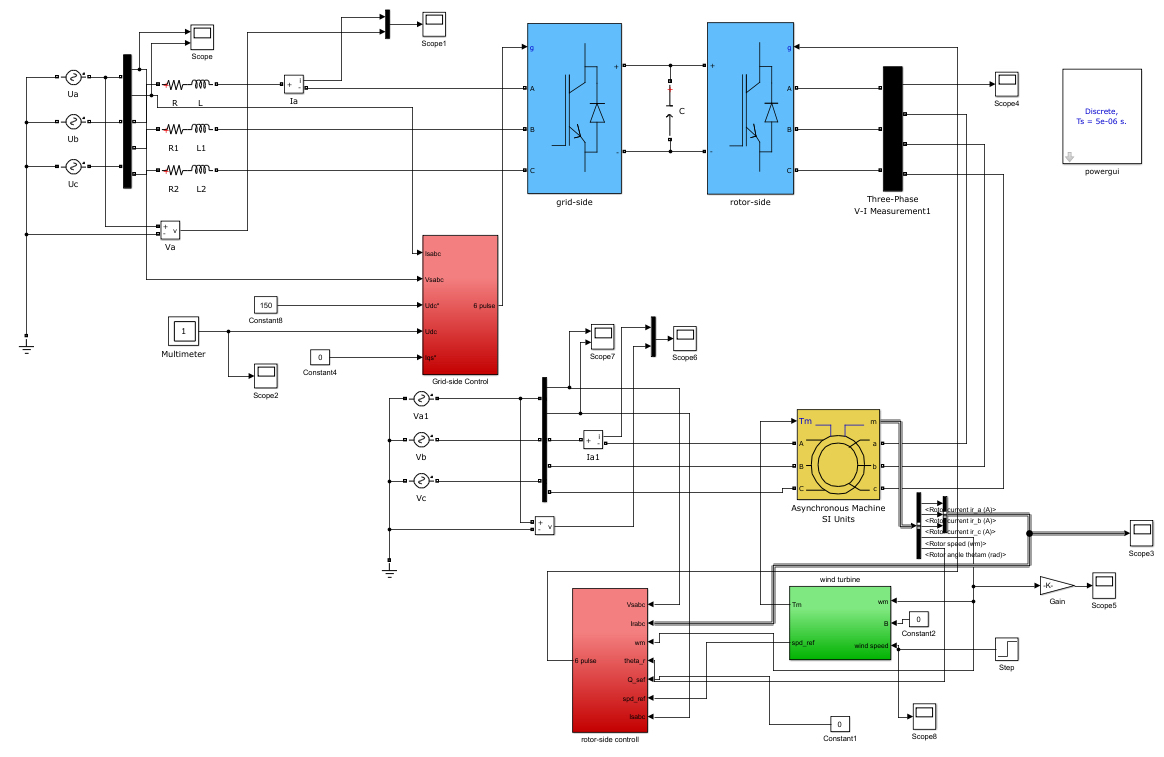

在Matlab2016的Simulink环境中搭建DFIG模型。首先，我们需要几个关键模块：风轮机模型、传动系统模型、发电机模型以及变流器和控制系统模型。

风轮机模型

风轮机捕获风能并将其转换为机械能。其输出功率 $P_w$ 可以用下面的公式表示：

\[ Pw = \frac{1}{2} \rho A v^3 Cp(\lambda, \beta) \]

其中，$\rho$ 是空气密度，$A$ 是风轮扫掠面积，$v$ 是风速，$Cp$ 是风能利用系数，它是叶尖速比 $\lambda$ 和桨距角 $\beta$ 的函数。在Simulink中，可以使用Lookup Table等模块来实现 $Cp$ 的计算。

传动系统模型

传动系统将风轮机的机械能传递给发电机，通常用一个简单的二阶扭转模型来表示。其传递函数可以写成：

\[ \frac{\omegag(s)}{\omegaw(s)} = \frac{Kt}{Jg s^2 + Dg s + Kt} \]

其中，$\omegag$ 和 $\omegaw$ 分别是发电机和风力机的转速，$Kt$ 是扭转刚度，$Jg$ 是发电机转动惯量，$D_g$ 是阻尼系数。在Simulink中，可以用Transfer Function模块来搭建这个模型。

发电机模型

DFIG发电机模型相对复杂一些。在dq坐标系下，其电压方程为：

\[ \begin{cases}

双馈风力发电机模型研究与仿真（DFIG）控制策略Simulink，给定风速变化，电流电压等波形好用，软件版本（Matlab2016）

v{ds} = Rs i{ds} + p \psi{ds} - \omegas \psi{qs} \\

v{qs} = Rs i{qs} + p \psi{qs} + \omegas \psi{ds} \\

v{dr} = Rr i{dr} + p \psi{dr} - (\omegas - \omegar) \psi_{qr} \\

v{qr} = Rr i{qr} + p \psi{qr} + (\omegas - \omegar) \psi_{dr}

\end{cases} \]

这里，$v$ 是电压，$i$ 是电流，$\psi$ 是磁链，$R$ 是电阻，$p$ 是微分算子，$\omegas$ 是同步角速度，$\omegar$ 是转子角速度。Simulink中有专门的电机模块库，可以选择合适的模块来搭建DFIG发电机模型，比如在SimPowerSystems库中的“Doubly - Fed Induction Machine”模块。

变流器和控制系统模型

变流器负责控制转子电流，实现对DFIG的功率和转速控制。常见的控制策略有矢量控制，也就是将定子磁链定向，通过解耦控制分别调节有功功率和无功功率。以下是一段简单的基于矢量控制的转子电流控制代码示例（Matlab语言）：

% 假设已经获取了定子磁链、转子电流等变量
% 定子磁链定向
theta = atan2(psi_q, psi_d);
% 计算有功和无功功率给定值
P_ref = some_function(); % 根据风速等条件计算有功功率给定
Q_ref = some_other_function(); % 无功功率给定
% 计算转子电流d轴和q轴给定值
i_rd_ref = P_ref / (3/2 * n_p * omega_s * abs(psi_s));
i_rq_ref = -Q_ref / (3/2 * n_p * omega_s * abs(psi_s));
% 电流PI控制器
kp_i = 0.5;
ki_i = 10;
i_rd_error = i_rd_ref - i_rd;
i_rq_error = i_rq_ref - i_rq;
i_rd_integral = i_rd_integral + i_rd_error * Ts;
i_rq_integral = i_rq_integral + i_rq_error * Ts;
v_rd = kp_i * i_rd_error + ki_i * i_rd_integral;
v_rq = kp_i * i_rq_error + ki_i * i_rq_integral;
% 坐标变换得到abc坐标系下的电压指令
[v_ra, v_rb, v_rc] = dq2abc(v_rd, v_rq, theta);

这段代码首先进行了定子磁链定向，得到定向角度 theta。然后根据给定的有功和无功功率计算出转子电流d轴和q轴的给定值。接着通过PI控制器计算出dq坐标系下的转子电压指令，最后通过坐标变换得到abc坐标系下的电压指令，用于控制变流器。

给定风速变化下的仿真

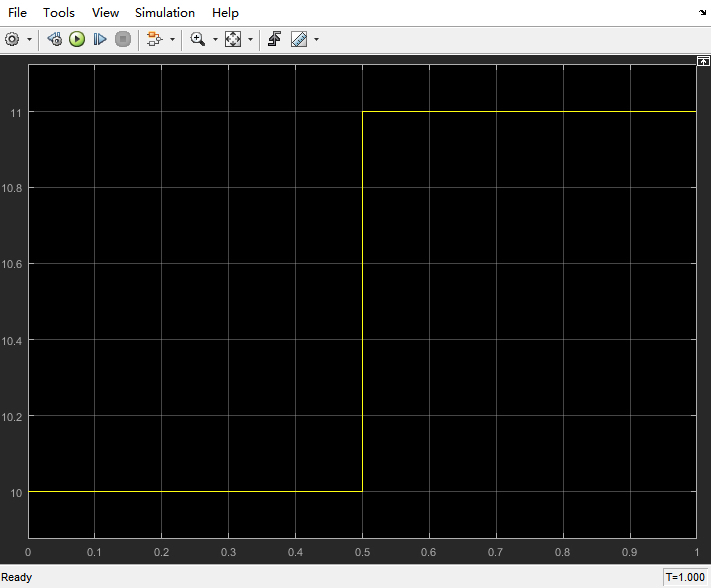

在搭建好整个模型后，我们可以设定风速变化来观察DFIG的电流电压波形。比如，设定一个风速从低到高再到低的变化曲线，模拟实际的风况。在Simulink中，可以使用Signal Generator模块来生成这样的风速信号。

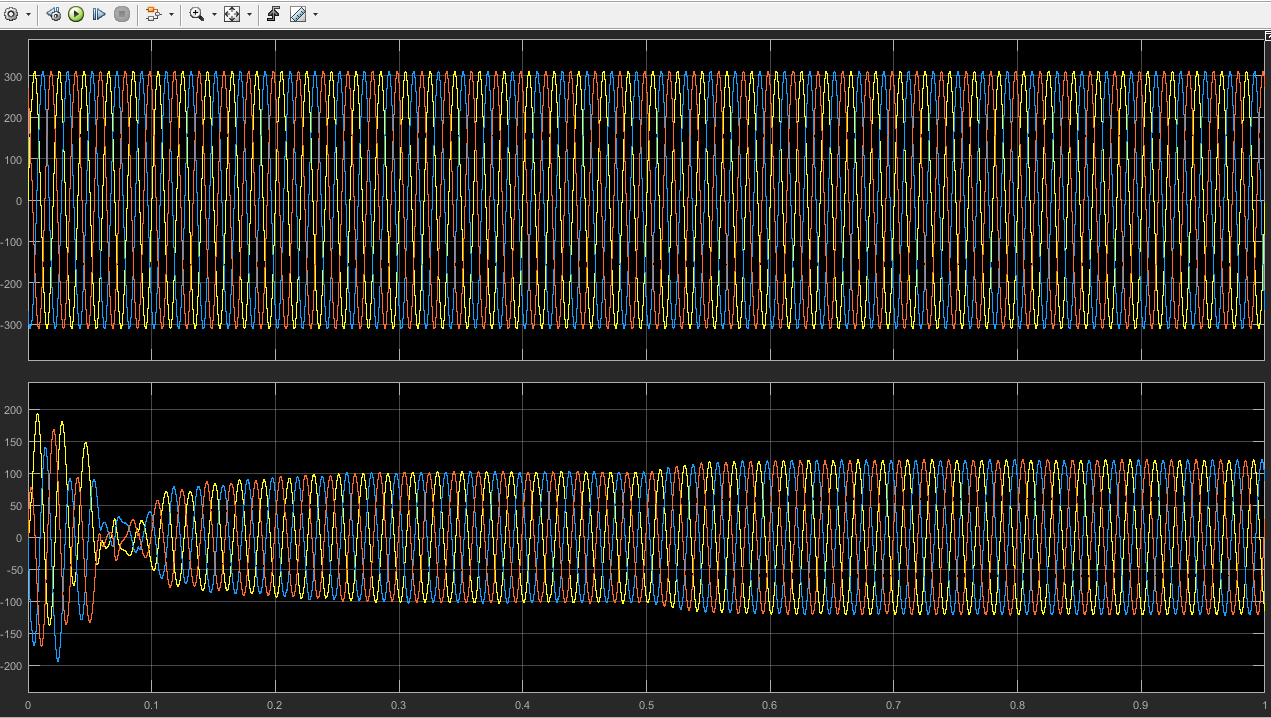

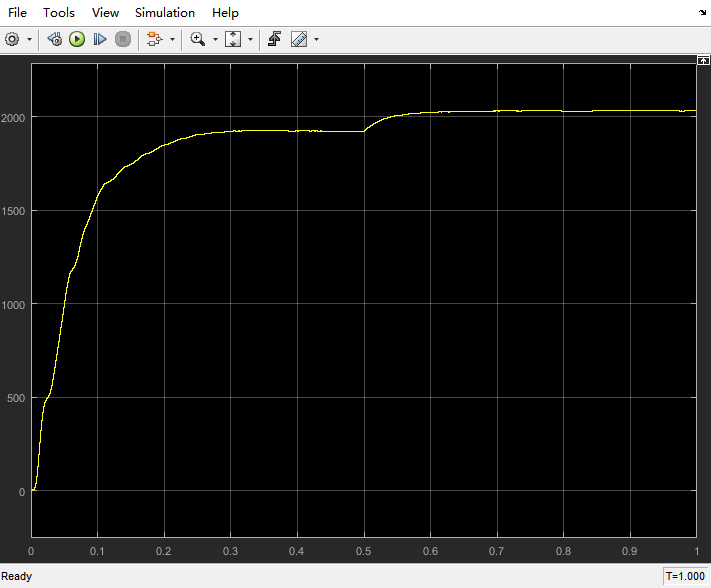

仿真运行后，我们可以从示波器模块中观察到电流电压波形。正常情况下，随着风速的变化，发电机的转速会相应改变，通过变流器和控制系统的调节，定子和转子的电流电压波形会保持在合理的范围内，以实现稳定的功率输出。如果风速变化较为剧烈，我们可能会看到电流电压波形有一定的波动，但优秀的控制策略会使这些波动尽快平息，保持系统的稳定运行。

总结

通过在Matlab2016的Simulink中对双馈风力发电机模型的研究与仿真，我们能够深入理解DFIG的运行原理和控制策略。给定风速变化下的电流电压波形分析，也为实际风力发电系统的设计和优化提供了有力的参考。当然，实际应用中还需要考虑更多复杂因素，如电网故障、环境干扰等，但这个基础的仿真模型已经为我们打开了DFIG研究的大门。希望本文对大家在DFIG相关研究和实践中有所帮助。
