配电网分布式电源和储能选址定容 以配电网总成本最低为目标函数，其中包括年运行成本，设备维护折损成本、环境成本；以系统潮流运行为约束条件，采用粒子群算法求解，实现光伏、风电、储能设备的规划。 这是一个使用粒子群算法进行优化的程序。下面我将对程序进行详细的分析和解释。 首先，程序开始时加载了一些数据文件，包括光伏、风电和负荷的数据。然后，定义了一些参数，如蓄电池参数、迭代次数、种群大小、速度更新参数等。 接下来，程序进行了种群的初始化。使用随机数生成种群的初始位置，并初始化速度。然后，对种群中的每个个体进行潮流计算，并计算适应度。适应度的计算包括对电压、网损等进行评估，并考虑了一些约束条件，如储能容量、光伏容量等的限制。 接下来，程序进行了迭代优化过程。在每次迭代中，根据当前的速度和位置，更新粒子的速度和位置。然后，对更新后的粒子进行潮流计算，并计算适应度。如果个体的适应度优于个体历史最佳适应度，则更新个体历史最佳适应度和位置。如果个体的适应度优于全局最佳适应度，则更新全局最佳适应度和位置。 程序通过迭代优化过程不断更新粒子的速度和位置，直到达到指定的迭代次数。最后，程序输出优化结果，包括储能安装位置和容量、光伏安装位置和容量、风机安装位置和容量等。 该程序的主要功能是通过粒子群算法对电力系统进行优化，以减少网损、改善电压稳定性等。它可以应用于电力系统规划和运行中的问题，如储能容量和位置的确定、光伏和风电的安装位置和容量的确定等。 在程序的实现过程中，涉及到了一些知识点，包括粒子群算法的原理和实现、电力系统的潮流计算、约束条件的处理等。通过对粒子群算法的迭代优化，可以找到最优的储能位置和容量、光伏和风电的安装位置和容量，从而优化电力系统的运行效果。

一、系统概述

本系统基于33节点配电网模型，以“配电网总成本最低”为核心目标，整合分布式光伏、风电与储能设备的选址定容优化，同步融入需求响应机制与潮流计算分析，构建了一套从负荷调节、设备参数计算到经济性与技术性双维度评估的完整解决方案。系统通过粒子群优化算法实现多变量协同寻优，最终输出风光储设备的最优安装位置与容量参数，并量化分析优化前后配电网的电压稳定性与网损改善效果，为配电网分布式能源规划提供数据支撑与决策依据。

二、核心模块功能解析

（一）需求响应模块（DR.m）

需求响应模块是系统负荷调节的核心，通过电价信号引导用户用电行为优化，实现负荷曲线的“削峰填谷”，降低配电网运行压力与用电成本。

1. 核心逻辑

模块基于分时电价机制（尖峰、平段、谷段），建立电价与负荷功率的关联调节模型。通过定义不同电价区间的负荷响应系数，构建24小时负荷调节矩阵，动态修正原始负荷数据，生成符合电价激励的优化后负荷曲线。

2. 关键参数与作用

• 电价分级：将每日24小时划分为尖峰（1.3339元/kWh）、平段（0.8084元/kWh）、谷段（0.4042元/kWh）三个区间，模拟实际电力市场的分时定价规则。
• 响应系数：通过kf（尖峰与平段电价差系数）、kg（谷段与平段电价差系数）及El（基础响应弹性系数）等参数，量化不同电价下负荷的调节敏感度，确保负荷调节幅度与电价激励强度匹配。
• 调节矩阵（lam）：24×24维度的矩阵，不仅定义单个时段内负荷对当前电价的响应关系，还考虑相邻时段间的负荷耦合效应（如尖峰时段负荷向谷段转移的关联影响），保证负荷调节的连续性与合理性。

3. 输出结果

模块接收原始24小时负荷数据（fx），经过矩阵运算后输出优化后的负荷曲线（fxx），可直接作为后续潮流计算与经济性分析的输入数据。

（二）配电网拓扑与参数定义模块（case33bw.m）

该模块是系统的“物理基础”，定义了33节点配电网的拓扑结构、设备参数与运行约束，为潮流计算提供标准化的电网模型，其数据源自经典的Baran & Wu 33节点配电系统，具备工程实用性与行业认可度。

1. 核心数据结构

• 系统基准参数：设定系统基准容量为100MVA，基准电压为12.66kV，统一计算单位，确保后续潮流分析结果的准确性与可比性。
• 节点数据（bus）：包含33个节点的类型（平衡节点、PQ节点）、有功负荷（Pd）、无功负荷（Qd）、电压上下限（1.1~0.9p.u.）等参数。其中节点1为平衡节点（接入主网电源），其余32个节点为PQ节点（仅接入负荷，优化后将新增风光储设备接入）。
• 支路数据（branch）：定义37条配电网支路的阻抗参数（电阻r、电抗x）、运行状态（投运/停运）等。支路阻抗原始单位为欧姆，通过基准容量与基准电压转换为标幺值（p.u.），满足潮流计算的数值要求。
• 发电机数据（gen）：仅在平衡节点1定义主网电源参数，包括有功/无功出力范围、电压调节目标（1.05p.u.），模拟主网对配电网的供电支撑作用。

2. 数据转换处理

为适配潮流计算的标幺值体系，模块自动完成两类关键数据转换：

• 支路阻抗转换：根据公式Zpu = Zohm × Sbase / (Vbase²)，将支路电阻、电抗从欧姆转换为标幺值，消除不同电压等级下的数值差异。
• 负荷数据转换：将节点负荷的有功功率（kW）、无功功率（kVAr）转换为兆瓦（MW）、兆乏（MVAr），与系统基准容量单位保持一致。

（三）经济性与技术性评估模块（fit_mb.m）

该模块是系统的“目标函数核心”，整合投资成本、维护成本、环境成本与运行成本，构建配电网总成本计算模型，同时融入储能运行约束（SOC）与电网安全约束（电压合格率），实现“经济性-技术性”的协同评估。

1. 成本构成与计算逻辑

• 投资成本（fup1）：采用“资金时间价值”理论，将风光储设备的初始投资折算为年均成本，避免一次性投资对经济性评估的误导。
• 风电/光伏：基于设备单价（风电5000元/kVA、光伏6000元/kVA）、使用寿命（均为10年）与折现率（7%），通过年金系数公式计算年均投资成本。
• 储能：考虑三种不同类型蓄电池的参数差异（如初始投资、循环寿命、充放电效率等），根据选定的蓄电池类型（xess）计算年均投资，确保成本计算与设备特性匹配。
• 维护成本（cm）：包含固定维护成本与可变维护成本。固定成本为风电/光伏的年度固定维护费（风电100元/kVA·年、光伏50元/kVA·年）；可变成本为储能设备的运行维护费，与储能运行小时数（hs）、维护费率（蓄电池参数表中dianchi(4,xess)）及容量挂钩。
• 环境成本（fup2）：量化分布式能源替代传统火电的环境效益。通过碳排放强度参数（ag为639.2g/kWh、am为678.2g/kWh），计算配电网购电量减少带来的碳减排量，进而折算为环境成本节约（或碳排放罚款规避）。
• 运行成本（fup3）：主要为配电网从主网购电的成本，基于分时电价（DIANJIA）与购电量（gd）计算，同时计入网损（ws）对应的额外购电成本，体现电网运行效率对成本的影响。

2. 约束条件处理

• 储能SOC约束：若储能荷电状态（SOC）超出0.1~0.9的安全范围，通过设置惩罚项（df=inf），将不满足约束的方案排除在最优解之外，确保储能设备安全运行。
• 电压合格率约束：若配电网节点电压低于0.95p.u.（dy<0.95），同样触发惩罚机制，强制优化方案满足电网电压稳定性要求。

3. 输出结果

模块输出配电网的年均总成本（fsc），该数值是粒子群算法寻优的“目标函数值”，成本越低，对应的风光储选址定容方案越优。

（四）粒子群优化与综合分析模块（main.m）

该模块是系统的“决策中枢”，通过粒子群优化算法（PSO）实现风光储选址定容的多变量协同寻优，同时完成优化前后配电网运行状态的对比分析，是连接“目标函数”与“决策输出”的核心环节。

1. 优化参数与边界定义

• 优化变量：共54个维度，涵盖储能24小时充放电策略（1-24维）、储能安装位置（49维）与容量（50维）、光伏安装位置（51维）与容量（52维）、风电安装位置（53维）与容量（54维），实现“设备位置-容量-运行策略”的全维度优化。
• 变量边界：设定各变量的上下限（如储能容量10~50kVA、风光储安装位置为2~33号节点），避免优化结果超出工程实际可行范围（如容量过小无法满足调节需求、位置错误导致电网拓扑冲突）。

2. 粒子群优化流程

• 初始化：生成5个初始粒子（sizepop=5），每个粒子对应一套风光储选址定容方案；初始化粒子速度（v）、个体最优位置（gtsite）与全局最优位置（popsite）。
• 迭代寻优：迭代10次（maxgen=10），每次迭代完成以下操作：
  1. 速度更新：基于惯性权重（w，动态调整为0.4~0.9）、个体最优与全局最优位置，更新粒子速度，平衡算法的“探索能力”（全局搜索）与“ exploitation能力”（局部精细化搜索）。
  2. 位置更新：根据更新后的速度调整粒子位置，同时对位置进行边界约束与整数化处理（如安装位置需为整数节点号），确保方案可行性。
  3. 适应度计算：对每个粒子对应的方案，调用fit_mb.m计算总成本（适应度），并更新个体最优与全局最优位置。
• 收敛判定：通过记录每次迭代的全局最优成本（trace），观察成本是否趋于稳定，最终输出收敛后的全局最优方案（popsite）。

3. 优化效果分析

• 潮流计算：调用runpf函数（MATPOWER工具箱核心函数），分别计算“优化前”（仅负荷）与“优化后”（负荷+风光储）的配电网潮流，获取节点电压（dy）与支路网损（ws）数据。

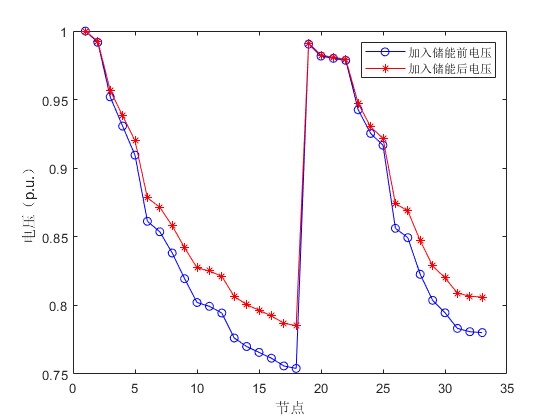

• 结果可视化：通过图表对比优化前后的节点电压曲线与支路网损曲线，直观展示风光储接入对配电网电压稳定性（如电压偏差缩小）与经济性（如网损降低）的改善效果。

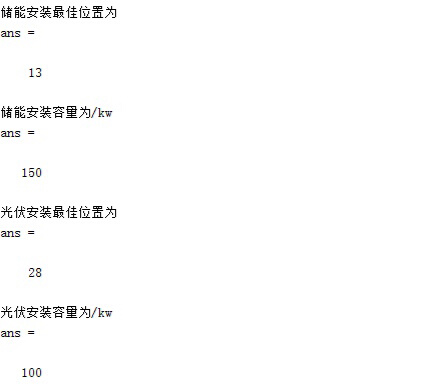

• 参数输出：打印最优方案的关键参数，包括风光储的安装位置与容量（如“储能安装最佳位置为XX节点，容量为XX kVA”），为工程实施提供明确的参数依据。

三、系统工作流程

1. 数据准备：加载原始负荷数据（fhjl1）、光伏出力数据（gfjl）、风电出力数据（fljl），通过DR.m生成需求响应后的优化负荷曲线。
2. 模型初始化：调用case33bw.m加载33节点配电网模型，完成阻抗、负荷等参数的标幺值转换，构建潮流计算的基础模型。
3. 优化迭代：在main.m中启动粒子群算法，每次迭代过程中，对每个粒子对应的风光储方案，通过潮流计算验证电网运行约束（电压、SOC），并调用fit_mb.m计算总成本，逐步更新最优方案。
4. 结果输出：迭代收敛后，输出风光储最优选址定容参数，生成优化前后电压、网损对比图表，完成配电网分布式能源规划的量化评估。

四、系统特点与应用价值

（一）核心特点

1. 多目标协同优化：兼顾经济性（总成本最低）与技术性（电压稳定、SOC安全），避免单一目标优化导致的工程风险（如仅追求成本降低而忽视电网安全）。
2. 模块化设计：各模块功能独立且接口标准化（如DR.m输出直接适配main.m输入），便于后续功能扩展（如新增储能类型、调整电价机制）或与其他系统（如EMS能量管理系统）集成。
3. 工程实用性强：基于经典33节点模型与实际设备参数，优化结果可直接映射到工程场景，且通过可视化图表简化结果解读，降低决策门槛。

（二）应用价值

1. 规划支撑：为配电网分布式能源规划提供量化工具，帮助规划人员在“成本-效益-安全”之间找到最优平衡点，避免盲目投资。
2. 运行优化：需求响应与风光储协同运行，可降低配电网峰谷差与主网购电依赖，提升电网消纳可再生能源的能力，助力“双碳”目标实现。
3. 技术验证：通过潮流计算与约束校验，提前发现风光储接入可能导致的电网问题（如电压越限、网损激增），为工程实施前的方案调整提供依据。

五、使用建议与注意事项

1. 数据准确性：原始数据（如负荷、风光出力）的准确性直接影响优化结果，建议采用实际测量的时序数据（如1年的小时级数据），避免模拟数据与实际场景偏差过大。
2. 参数调整：根据不同地区的电价政策、设备成本（如储能单价），可在DR.m与fit_mb.m中调整电价、设备单价等参数，确保优化结果符合当地工程实际。
3. 算法参数优化：粒子群算法的迭代次数（maxgen）、种群规模（sizepop）等参数可根据计算资源与精度需求调整（如增加迭代次数提升收敛精度，但会延长计算时间）。
4. 约束扩展：若工程中需考虑更多约束（如线路容量限制、风光出力波动），可在fit_mb.m中新增惩罚项，或在潮流计算后增加约束校验逻辑，进一步提升方案的工程适用性。

配电网分布式电源和储能选址定容 以配电网总成本最低为目标函数，其中包括年运行成本，设备维护折损成本、环境成本；以系统潮流运行为约束条件，采用粒子群算法求解，实现光伏、风电、储能设备的规划。 这是一个使用粒子群算法进行优化的程序。下面我将对程序进行详细的分析和解释。 首先，程序开始时加载了一些数据文件，包括光伏、风电和负荷的数据。然后，定义了一些参数，如蓄电池参数、迭代次数、种群大小、速度更新参数等。 接下来，程序进行了种群的初始化。使用随机数生成种群的初始位置，并初始化速度。然后，对种群中的每个个体进行潮流计算，并计算适应度。适应度的计算包括对电压、网损等进行评估，并考虑了一些约束条件，如储能容量、光伏容量等的限制。 接下来，程序进行了迭代优化过程。在每次迭代中，根据当前的速度和位置，更新粒子的速度和位置。然后，对更新后的粒子进行潮流计算，并计算适应度。如果个体的适应度优于个体历史最佳适应度，则更新个体历史最佳适应度和位置。如果个体的适应度优于全局最佳适应度，则更新全局最佳适应度和位置。 程序通过迭代优化过程不断更新粒子的速度和位置，直到达到指定的迭代次数。最后，程序输出优化结果，包括储能安装位置和容量、光伏安装位置和容量、风机安装位置和容量等。 该程序的主要功能是通过粒子群算法对电力系统进行优化，以减少网损、改善电压稳定性等。它可以应用于电力系统规划和运行中的问题，如储能容量和位置的确定、光伏和风电的安装位置和容量的确定等。 在程序的实现过程中，涉及到了一些知识点，包括粒子群算法的原理和实现、电力系统的潮流计算、约束条件的处理等。通过对粒子群算法的迭代优化，可以找到最优的储能位置和容量、光伏和风电的安装位置和容量，从而优化电力系统的运行效果。
