Matlab深度学习，使用CNN-LSTM进行图像分类。 如何在Matlab中搭建CNN-LSTM也是曾经困扰本人挺长时间的问题。 数据可换成自己的数据。 注意：需要Matlab 2022版本，2021不确定行不行，2020以下肯定是不行。 工作如下: 1、数据集为猫狗二分类数据集，共1000张图像。 按4:1比例随机划分训练集和测试集，训练集为400只猫400只狗，测试集为100只猫和100只狗。 2、搭建CNN-LSTM网络。 3、训练。 4、测试，输出准确率，画出混淆矩阵。 注：本程序只是帮助大家参考如何在Matlab中搭建CNN-LSTM模型，用的卷积核数量很少，LSTM隐含单元数目也非常少，故本实验结果较差。 如需要提高准确率可有偿作修改。 程序包括程序和图像文件，可直接运行 注释详细，可自行修改各个层以提高准确率。

最近在折腾Matlab的CNN-LSTM图像分类，发现网上的教程不是太老就是跑不通。自己踩了半个月坑终于搞定了基础版，虽然准确率有点拉胯（毕竟为了演示随便搭的结构），但好歹能跑起来给各位打个样。

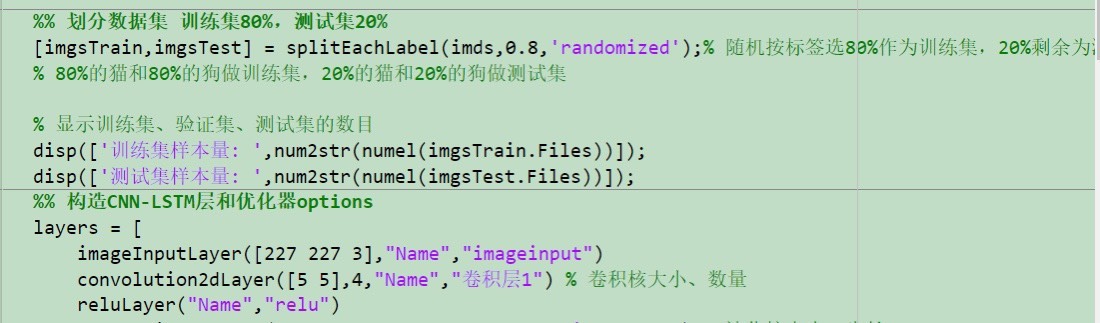

先看数据准备部分。猫狗各500张直接塞进ImageDatastore，注意文件路径的猫狗分类得用不同文件夹存好：

imds = imageDatastore('pet_images','IncludeSubfolders',true,'LabelSource','foldernames');
[imdsTrain,imdsTest] = splitEachLabel(imds,0.8,'randomized');

这里有个坑：Matlab的splitEachLabel如果数据量少可能会分不匀，建议用countEachLabel检查下分布。如果发现训练集猫狗数量不对，得手动调整随机种子重分。

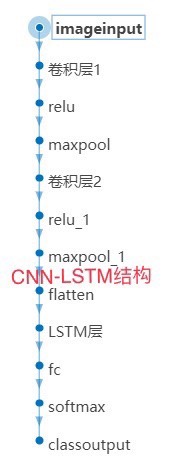

网络结构才是重头戏。咱们用CNN抽特征，再把特征序列喂给LSTM。注意输入层必须用sequenceInputLayer，卷积层后面要接sequenceFolding强制转序列：

layers = [
    sequenceInputLayer([227 227 3],'Name','input')  % 输入必须带sequence

    convolution2dLayer(3,8,'Padding','same','Name','conv1')
    batchNormalizationLayer('Name','bn1')
    reluLayer('Name','relu1')
    maxPooling2dLayer(2,'Stride',2,'Name','pool1')

    sequenceFoldingLayer('Name','fold')  % 关键转换层

    lstmLayer(32,'OutputMode','last','Name','lstm')
    fullyConnectedLayer(2,'Name','fc')
    softmaxLayer('Name','softmax')
    classificationLayer('Name','classOutput')];

这里lstmLayer的OutputMode要设成'last'，因为咱们是要整个序列的最终状态做分类。如果遇到维度报错，八成是sequenceFolding的位置没放对，得确保卷积操作在折叠之前完成。

Matlab深度学习，使用CNN-LSTM进行图像分类。 如何在Matlab中搭建CNN-LSTM也是曾经困扰本人挺长时间的问题。 数据可换成自己的数据。 注意：需要Matlab 2022版本，2021不确定行不行，2020以下肯定是不行。 工作如下: 1、数据集为猫狗二分类数据集，共1000张图像。 按4:1比例随机划分训练集和测试集，训练集为400只猫400只狗，测试集为100只猫和100只狗。 2、搭建CNN-LSTM网络。 3、训练。 4、测试，输出准确率，画出混淆矩阵。 注：本程序只是帮助大家参考如何在Matlab中搭建CNN-LSTM模型，用的卷积核数量很少，LSTM隐含单元数目也非常少，故本实验结果较差。 如需要提高准确率可有偿作修改。 程序包括程序和图像文件，可直接运行 注释详细，可自行修改各个层以提高准确率。

训练配置别手贱开太大batchsize，显存分分钟爆炸。建议先用小学习率试水：

options = trainingOptions('adam',...
    'ExecutionEnvironment','auto',...
    'MiniBatchSize',16,...
    'MaxEpochs',10,...
    'InitialLearnRate',1e-4,...
    'Shuffle','every-epoch');

开训后如果看到loss曲线像心电图，可以试试在卷积层后加dropout。不过注意Matlab的dropout层在序列处理时可能会引发维度错误，这时候得换成spatialDropout2dLayer。

测试阶段要特别注意数据预处理的一致性。有个邪门bug是验证时自动resize和训练时不一致，建议强制指定：

augimdsTest = augmentedImageDatastore([227 227],imdsTest,'ColorPreprocessing','rgb2gray');
predLabels = classify(net,augimdsTest);
accuracy = sum(predLabels == imdsTest.Labels)/numel(imdsTest.Labels)

混淆矩阵画起来倒是简单，但记得把类别顺序固定住，不然猫狗标签可能会反转：

confMat = confusionmat(imdsTest.Labels,predLabels);
confusionchart(confMat,{'cat','dog'})

跑完大概能到60%左右的准确率——确实不咋地，毕竟卷积核只用了8个，LSTM单元也才32个。想要提升的话，可以试试这些魔改方案：

1. 把卷积核堆到64+，加残差连接
2. LSTM换成biLSTM，单元数提到128
3. 在全连接前插globalAveragePooling2dLayer
4. 数据增强里加随机旋转和颜色抖动

改的时候注意：每加一层都要算清楚输出维度，Matlab的维度报错信息堪比天书。曾经因为忘了调整sequenceFolding的位置，生生折腾了两天...

完整代码已打包，解压后注意把图像路径改成自己的存放位置。环境变量设不对的话，可能会报什么"无法读取JPEG文件头"的错，这种情况建议用imread先检查下图片是否损坏。

最后说句实在话，真要搞实战还是建议用Python，Matlab的深度学习工具箱在自定义结构时还是有点笨重。不过对于习惯Simulink的朋友来说，这个方案倒是个不错的过渡选择。
