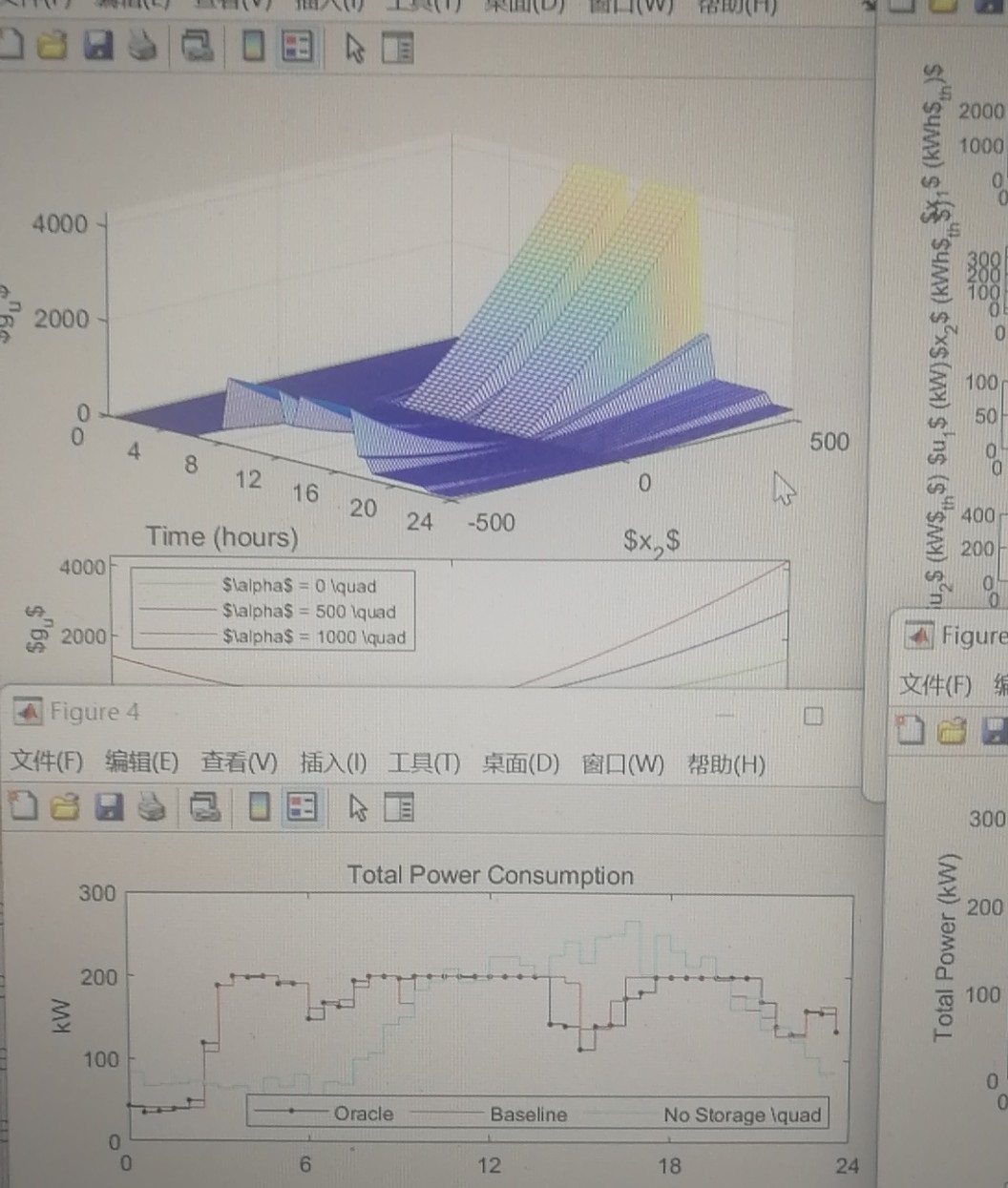

基于模型预测控制的楼宇负荷需求响应研究 参考文档：《Model Predictive Control of Thermal Storage for Demand Response》完全复现 主要内容：代码主要做的是一个建筑楼宇的需求响应问题，模型的求解采用的是较为创新的模型预测控制，代码非常精品 这个程序是一个用于模型预测控制（Model Predictive Control，MPC）的热储存需求响应（Thermal Storage for Demand Response）的程序。它模拟了一个建筑物，该建筑物可以制冷并储存冰，然后在需要时使用冰来提供冷却。建筑物操作员支付动态能源价格，并偶尔接收到负荷削减价格信号。通过使用模型预测控制，对冷却进行调度。 程序中使用了时间相关的向量和矩阵来存储数据。每个存储矩阵的列代表一个时间阶段，每个时间阶段的向量或矩阵存储在相应的列中。 该程序的单位采用国际单位制（SI）。kW和kWh表示电功率，kWc和kWhc表示冷负荷。两者之间的关系由提供冷却的系统的性能系数（Coefficient of Performance，COP）决定。 该程序的状态变量为： - x1：储存在冰箱中的热能量的数量（kWhc） - x2：未满足的冷负荷（kWhc） 控制变量为： - u1：用于制冰的功率（kW） - u2：通过融化冰来满足的冷负荷（kWhc） - u3：用于主冷却机的功率（kW） 干扰变量为： - w1：建筑物的冷负荷（kWhc） - w2：建筑物的固定负荷（kWh） 该程序的主要目的是通过模型预测控制来解决热储存需求响应问题。它通过优化控制变量来最小化总成本，同时满足冷负荷需求和负荷削减要求。程序的主要内容包括初始化参数、导入数据、定义可调参数、计算确定性参数、计算基线、定义负荷削减价格和阶段成本、生成干扰变量、绘制参数图、实现MPC策略、比较MPC和理想策略等。 该程序涉及到的知识点包括模型预测控制、优化算法、随机变量生成、参数调整和绘图等。 请注意，由于代码长度限制，上述解释只是对程序的概要分析，具体细节可能无法完全涵盖。

系统概述

本系统实现了一个基于模型预测控制（Model Predictive Control, MPC）的楼宇温控负荷需求响应优化解决方案。该系统针对建筑楼宇的储能特性，通过智能调度冰蓄冷系统的运行，在保证建筑舒适度的同时，有效降低能源成本并参与电力需求响应项目。

核心架构设计

系统状态与控制变量

系统采用状态空间模型，定义了两个核心状态变量和三个控制变量：

状态变量：

• x1：冰槽中存储的热能总量（kWhc）
• x2：积压的制冷负荷（kWhc）

控制变量：

• u1：分配给制冰的功率（kW）
• u2：通过融冰满足的制冷负荷（kWhc）
• u3：分配给主制冷机的功率（kW）

外部扰动：

• w1：建筑制冷负荷（kWhc）
• w2：建筑固定负荷（kW）

数学模型基础

系统采用线性离散时间状态空间模型：

x(k+1) = A(k)·x(k) + B(k)·u(k) + G·w(k)

其中系统矩阵A(k)、控制矩阵B(k)和扰动矩阵G构成了完整的动态系统描述。

核心功能模块

1. 参数管理系统

系统通过分层参数管理机制处理不同类型参数：

• 固定参数：设备容量、物理特性等不随时间变化的参数
• 日变参数：温度、电价、负荷预测等每日变化的参数
• 可调参数：控制器可调整的优化参数

2. 优化控制策略

开环最优控制（OLOC）

function [x, u, costs] = TSDROLOC(w, params)

实现确定性环境下的全局最优控制，作为性能基准和Oracle策略参考。

模型预测控制（MPC）

function [x, u, pBar, costs] = TSDRMPC(H, w, wnom, params)

核心MPC算法，在每个控制周期：

1. 更新当前状态和名义扰动
2. 求解有限时域最优控制问题
3. 实施首个控制动作
4. 滚动优化直至时域结束

3. 成本优化模型

系统综合考虑多个成本因素：

基于模型预测控制的楼宇负荷需求响应研究 参考文档：《Model Predictive Control of Thermal Storage for Demand Response》完全复现 主要内容：代码主要做的是一个建筑楼宇的需求响应问题，模型的求解采用的是较为创新的模型预测控制，代码非常精品 这个程序是一个用于模型预测控制（Model Predictive Control，MPC）的热储存需求响应（Thermal Storage for Demand Response）的程序。它模拟了一个建筑物，该建筑物可以制冷并储存冰，然后在需要时使用冰来提供冷却。建筑物操作员支付动态能源价格，并偶尔接收到负荷削减价格信号。通过使用模型预测控制，对冷却进行调度。 程序中使用了时间相关的向量和矩阵来存储数据。每个存储矩阵的列代表一个时间阶段，每个时间阶段的向量或矩阵存储在相应的列中。 该程序的单位采用国际单位制（SI）。kW和kWh表示电功率，kWc和kWhc表示冷负荷。两者之间的关系由提供冷却的系统的性能系数（Coefficient of Performance，COP）决定。 该程序的状态变量为： - x1：储存在冰箱中的热能量的数量（kWhc） - x2：未满足的冷负荷（kWhc） 控制变量为： - u1：用于制冰的功率（kW） - u2：通过融化冰来满足的冷负荷（kWhc） - u3：用于主冷却机的功率（kW） 干扰变量为： - w1：建筑物的冷负荷（kWhc） - w2：建筑物的固定负荷（kWh） 该程序的主要目的是通过模型预测控制来解决热储存需求响应问题。它通过优化控制变量来最小化总成本，同时满足冷负荷需求和负荷削减要求。程序的主要内容包括初始化参数、导入数据、定义可调参数、计算确定性参数、计算基线、定义负荷削减价格和阶段成本、生成干扰变量、绘制参数图、实现MPC策略、比较MPC和理想策略等。 该程序涉及到的知识点包括模型预测控制、优化算法、随机变量生成、参数调整和绘图等。 请注意，由于代码长度限制，上述解释只是对程序的概要分析，具体细节可能无法完全涵盖。

能源成本：基于实时电价的用电成本

TSDRparams.ge = @(k,uk,wk) TSDRparams.ce(k)*TSDRparams.dt*(uk(1) + uk(3) + wk(2));

需求响应收益：参与负荷削减项目的经济激励

TSDRparams.gDR = @(k,uk,wk) -TSDRparams.cDR(k)*TSDRparams.delta(k,uk,wk)*TSDRparams.dt;

舒适度成本：对未满足制冷负荷的惩罚项

TSDRparams.gu = @(k,xk) TSDRparams.cu(k)*(xk(2)^2);

需量电费：基于月度峰值负荷的三级电价结构

4. 约束处理机制

系统严格处理各类物理和运行约束：

• 设备容量约束：制冷机功率上下限
• 储能容量约束：冰槽存储容量限制
• 爬坡率约束：设备功率变化率限制
• 负荷平衡约束：制冷供需平衡要求

算法实现特点

预测模型集成

系统集成温度相关性模型，制冷机性能系数（COP）随环境温度变化：

TSDRparams.kMain = min(4.86, 4.837 - 0.0133*TSDRparams.temperatures);

不确定性处理

采用随机规划方法处理负荷预测不确定性，假设冷却负荷和固定负荷服从联合正态分布，并随时间变化。

需求响应集成

支持商业系统缓解计划（Commercial System Relief Program）等需求响应项目，在特定时段提供负荷削减服务获取经济回报。

性能优势

1. 经济性优化

通过智能调度冰蓄冷系统，在电价低谷时段制冰，高峰时段融冰供冷，显著降低电费支出。

2. 需求响应能力

系统具备快速响应电网需求信号的能力，可在保证建筑基本舒适度的前提下实现负荷削减。

3. 鲁棒性

MPC算法能够处理预测误差和系统不确定性，通过滚动优化不断修正控制策略。

4. 多目标平衡

在能源成本、舒适度要求、设备寿命等多个目标间实现最优平衡。

应用价值

该系统的核心价值在于将传统的被动温控负荷转变为电网的可调度资源，既为建筑运营者创造经济效益，又为电网提供宝贵的灵活性资源，支持高比例可再生能源接入下的电网稳定运行。

通过精细化的模型预测控制策略，系统实现了建筑能源系统的智能化管理，代表了未来智能建筑和智慧能源系统的重要发展方向。
