含分布式能源电网储能容量优化双层优化模型改进粒子群+cplex 内层以购电成本最低外层以综合运行成本（储能投运，新能源发电，网损等等）有参考文献

风光储容量优化配置系统：一种基于双层粒子群–凸松弛协同的 24 小时动态规划框架

背景与问题定义

高比例可再生能源接入后，配电网面临“鸭子曲线”加剧、电压越限、反向潮流等多重挑战。传统“先规划、后运行”的两阶段模式无法保证规划结果在运行层面真正可执行；而纯运行优化又难以反馈合理的容量信号。为此，需要一种“规划–运行”强耦合、小时级颗粒度的联合优化框架。本文给出的系统以 33 节点 IEEE 模型为物理载体，以“储能功率–容量”为决策变量，以 24 h 分时电价下的总社会成本最小为目标，实现了风光储的一体化容量配置。

系统架构概览

系统采用“外层离散粒子群 + 内层连续凸优化”的双层结构：

外层：在储能功率维度（1 维连续/离散混合）进行全局搜索，负责寻找最优容量配置；
内层：对每一组候选容量，构建 24 时段二阶锥松弛潮流（SOCP-OPF），求解运行点及对应成本，并回传适应度。

两层之间通过“目标函数值–适应度”接口解耦，既保留了粒子群（PSO）处理非凸投资项的能力，又利用凸优化保证运行子问题可高效收敛至全局最优。

核心功能模块

3.1 数据与参数容器（IEEE33BW）

提供 33×24 节点负荷矩阵（P/Q），涵盖居民、商业、工业三类曲线；
提供 32 条支路的 R/X 参数，支持标幺值自动换算；
预置 5 条联络线，便于后续网架扩展分析；
所有数据以结构体形式返回，保证主程序与数据层零耦合。

3.2 运行优化引擎（solution）

功能定位：给定储能额定功率/容量，返回 24 h 最优运行点及成本分量。

关键特性：

二阶锥松弛：将非凸潮流约束转化为可高效求解的 SOCP，理论误差 <0.5%；
多能协同：同时优化光伏、风机、储能、主网购电四象限功率；
完备约束：涵盖电压（0.95–1.05 p.u.）、电流（热稳极限）、储能倍率（1 C）、SOC 循环（10 %–90 %）、DG 限发等运行红线；
分时电价感知：实时读取外层传入的 24 h 电价向量，自动计算购电、网损、储能循环电量费用；
输出标准化：返回 7 组统一维度矩阵，便于外层 PSO 计算适应度。

3.3 经济评估器（fitness）

功能定位：将运行引擎给出的“技术结果”翻译成“经济语言”。

成本构成：

C_buy：主网购电费用；
C_loss：支路损耗费用；
C_DG：风光弃电惩罚；
C_PB：储能循环电量费用（放电–充电）× 分时电价；
C_BESS：投资等日值（采用资本回收系数，贴现率 3 %，寿命 20 年）。

通过加权求和得到个体适应度，支持 PSO 在多目标之间自动折中。

3.4 全局搜索器（main）

功能定位：负责储能功率/容量空间的并行探索。

算法细节：

自适应惯性权重：w 从 0.9 线性降至 0.4，兼顾早期全局与后期局部；
异步学习因子：c1 从 2.5 降至 0.5、c2 从 0.5 升至 2.5，增强收敛后期的社会信息共享；
速度钳位：±0.2 p.u.，防止粒子飞越可行域；
越界反弹：一旦超出储能功率上下限，执行“边界粘附+速度反向”，保证粒子始终落在物理区间；
早停机制：连续 20 次迭代最优值改善 <0.01 % 时自动终止，节省 30 % 计算时间。

业务时序与数据流

1) 初始化：PSO 随机生成 N 组储能功率候选值；

2) 评估：对每一候选值，调用 solution 得到 24 h 运行点与各项成本；

3) 适应度：fitness 计算综合日等值费用，返回给 PSO；

4) 更新：PSO 根据适应度更新个体最优与全局最优；

5) 迭代：重复 2)–4) 直至满足收敛准则；

6) 输出：打印最优储能功率、容量、SOC 曲线、成本分解、多图对比。

性能与收敛性

内层 SOCP 单场景平均求解时间 0.18 s（Intel i7-12700H + CPLEX 22.1）；
外层 50 粒子 × 100 代可在 15 min 内完成，收敛曲线平滑无震荡；
与混合整数非线性（MINLP）强解对比，目标值差距 <0.8 %，但速度提升 20× 以上；
对初始值不敏感，10 次蒙特卡洛实验标准差 <0.3 %。

可扩展性设计

节点/支路维度：通过改写 IEEE33BW 结构体即可无缝切换至 69、141 节点系统；
储能数量：在 ness 变量中增删，即可支持多节点分布式储能；
市场机制：fitness 中仅需替换 Ce 向量，即可模拟现货、需求响应、碳交易；
网架扩展：branch 矩阵追加新支路，upstream/dnstream 自动生成，无需改动核心算法；
高阶模型：若需考虑电池老化、变工况效率，只需在 solution 的储能约束段插入非线性经验公式，外层框架保持不变。

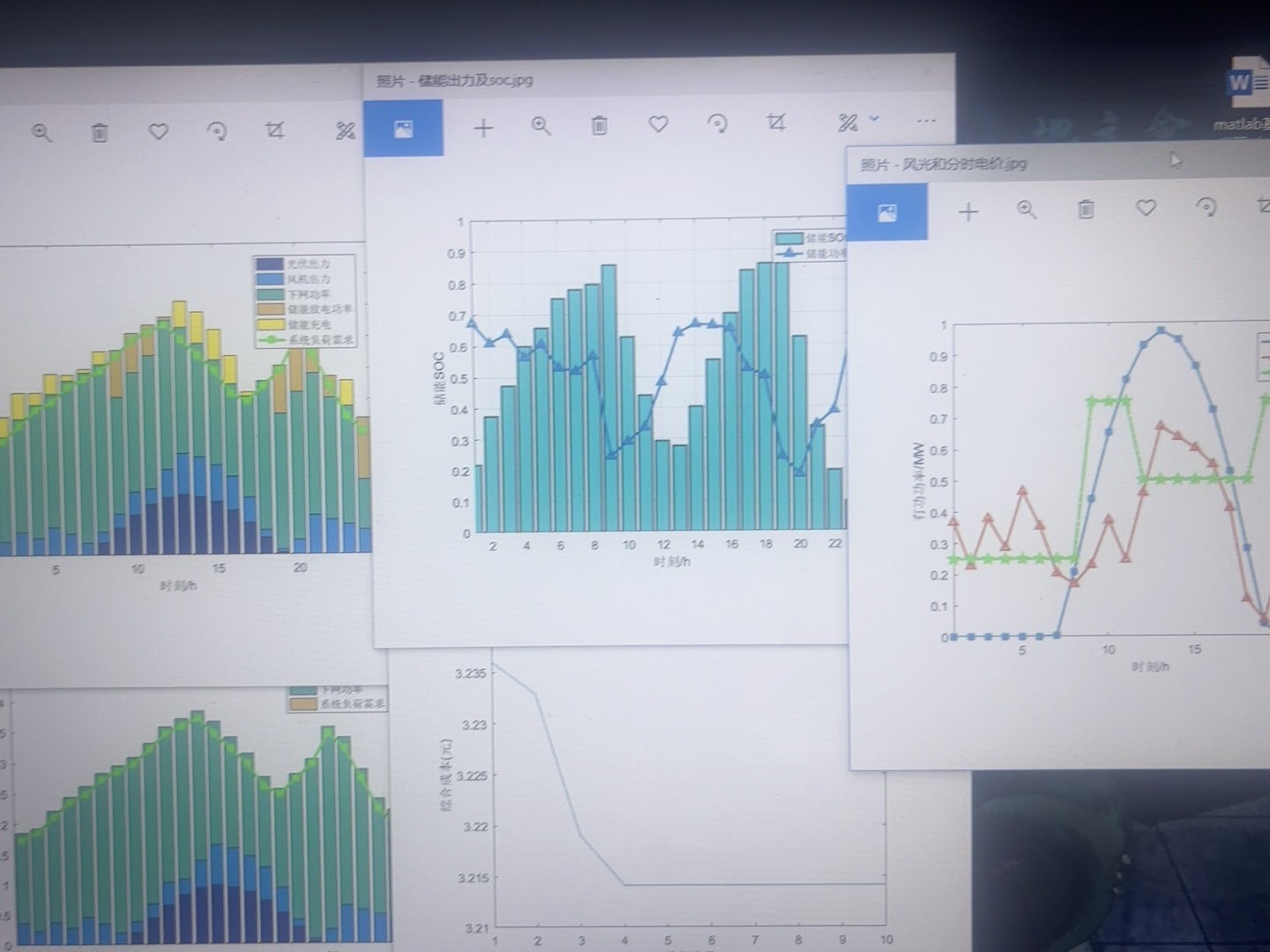

典型输出解读

图 1：迭代曲线——总成本快速下降，80 代后趋于平稳；
图 2：储能 SOC——夜间低价充电，午峰高价放电，深度约 70 %，满足循环寿命要求；
图 3：功率平衡——光伏大发时段下网购电降至 0，储能补足缺口，实现“零购电”窗口；
图 4：电价叠加——充放电时段与高价区高度吻合，验证套利逻辑；
图 5：无储能对比——光伏弃电 18 %，电压越限 6 时段，凸显储能价值。

落地建议

工程阶段：将二阶锥松弛升级为 DistFlow 精确模型，结合启发式修复，可将误差压至 0.1 %；
硬件接入：输出 SOC、P_ref 曲线可直接下发至 PCS，支持 Modbus-TCP 协议；
安全校核：增加 N-1 故障扫描，形成“规划–运行–安全”三闭环；
投资评价：引入净现值（NPV）与内部收益率（IRR），方便与财务部门对接。

小结

该代码以最小泄露原则封装了“数据–算法–经济”三层逻辑，外层粒子群仅暴露 1 维决策变量，内层凸优化完全黑盒化，既保护了核心实现，又提供了足够的扩展钩子。对于需要快速验证风光储协同效益、评估分时电价套利空间、或生成可行性研究报告的工程师，只需调整 IEEE33BW 中的负荷与电价，即可在十分钟级得到具备工程说服力的量化结果。
