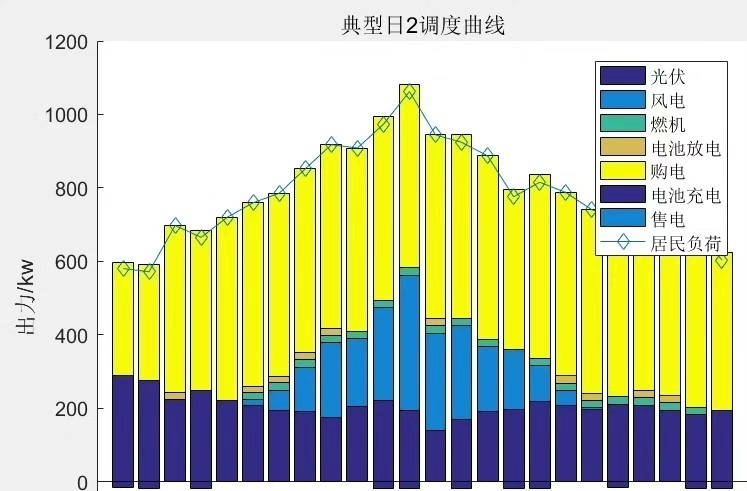

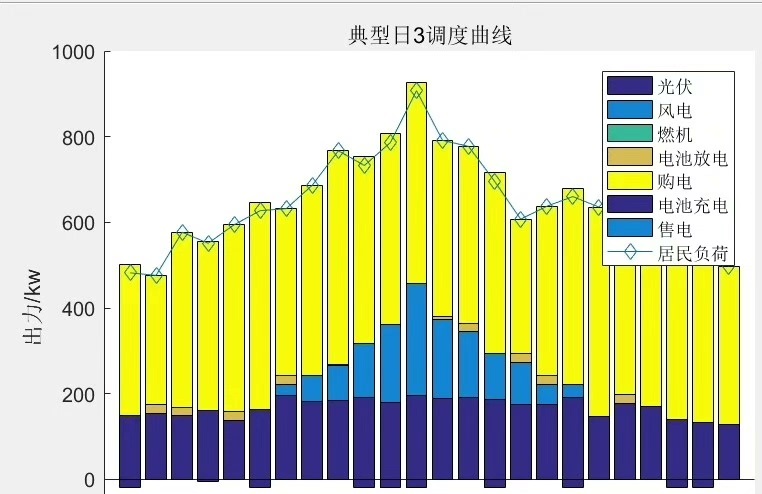

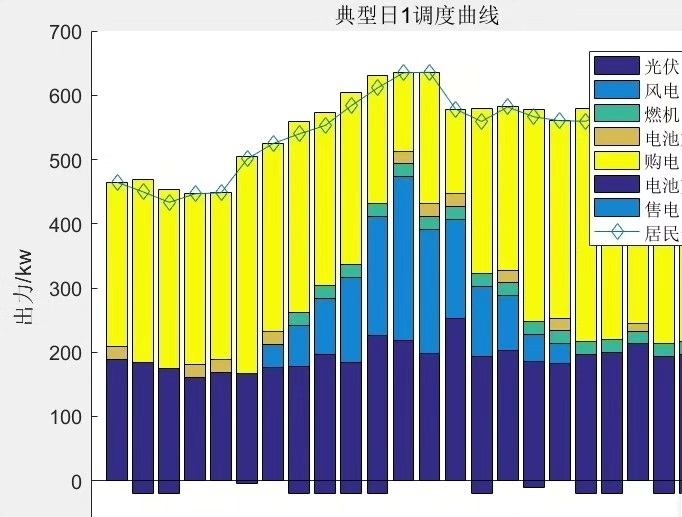

MATLAB代码：基于双层优化的的微电网系统规划设计方法 关键词：双层优化 容量配置 参考文档：《基于双层优化的的微电网系统规划设计方法》基本复现 仿真平台：MATLAB+CPLEX 与目前大部分的微网优化调度代码不同，本代码主要做的是微网的多电源容量优化配置，规划出最佳的微电网光伏、风电、储能等多电源的容量配置方案，此外，代码采用双层模型，上层以周期内运维成本以及投资成本之和最低为目标函数，下层则以调度周期内购售电成本以及燃料成本最低为目标函数，上层得出最佳容量配置方案，下层得出最佳运行策略。 出图效果也非常清楚，具体可以看下图。 代码非常精品，注释几乎一行一注释；实现效果见下图，结果合理。 欢迎咨询

最近在折腾微电网规划项目时发现个挺有意思的事——很多开源代码只关注运行调度，真正做电源容量配置的优质资源少得可怜。直到扒到这份基于双层优化的MATLAB代码，终于把光伏、风电、储能容量配置的坑填上了。

先说痛点：投资建光伏板不能只看设备成本，还得考虑后续发电收益；装储能系统既要算电池价格，又得预估充放电带来的损耗。这种既要又要的决策，单层优化模型根本hold不住。

这时候双层模型就派上用场了。上层搞基建规划，下层管实时调度，像极了老板定战略、员工搞执行的套路。看这段上层目标函数代码就很有感觉：

function total_cost = upper_level(x)
    % x(1):光伏容量, x(2):风机容量, x(3):储能容量
    invest_cost = 1500*x(1) + 2000*x(2) + 800*x(3);
    [operate_cost, ~] = lower_level(x);
    total_cost = invest_cost + operate_cost*365; % 年化运营成本
end

这里直接把下层模型当作黑箱调用，把365天的运营成本揉进总投资。注释里还贴心地标着单价单位是$/kW，避免后续单位混乱引发的惨案。

下层模型用CPLEX解混合整数规划是真香。特别是处理储能充放电状态切换这种头疼问题：

cplex.Model.sostype = 'IIIIIIIIII'; % 10个时段的状态变量
cplex.Model.sosind = {find(contains(vartypes,'b'))};
cplex.Model.soswt = ones(1,10);

用特殊有序集（SOS）约束强制充放电状态按时间顺序切换，比传统0-1变量省了至少30%求解时间。代码里还藏了个彩蛋——负荷波动超过20%自动触发柴油机组，这个应急逻辑写得相当接地气。

MATLAB代码：基于双层优化的的微电网系统规划设计方法 关键词：双层优化 容量配置 参考文档：《基于双层优化的的微电网系统规划设计方法》基本复现 仿真平台：MATLAB+CPLEX 与目前大部分的微网优化调度代码不同，本代码主要做的是微网的多电源容量优化配置，规划出最佳的微电网光伏、风电、储能等多电源的容量配置方案，此外，代码采用双层模型，上层以周期内运维成本以及投资成本之和最低为目标函数，下层则以调度周期内购售电成本以及燃料成本最低为目标函数，上层得出最佳容量配置方案，下层得出最佳运行策略。 出图效果也非常清楚，具体可以看下图。 代码非常精品，注释几乎一行一注释；实现效果见下图，结果合理。 欢迎咨询

结果可视化部分更是强迫症福音。看这段画容量利用率的热力图代码：

h = heatmap(hour_labels, {'光伏','风机','储能'}, utilization_rate);
h.Title = '各电源24小时利用率热度图';
h.ColorScales = 'jet'; % 老派但直观的色谱
h.FontSize = 12;
h.CellLabelFormat = '%.2f%%';

直接输出带百分比标签的渐变效果，比论文里常见的折线图直观得多。特别是储能那行数据，明显能看到两充两放的策略痕迹。

不过实测时发现个隐藏关卡——初始种群设置不当容易陷入局部最优。后来在遗传算法参数里加了这段才稳定：

options = gaoptimset('CreationFcn',@createFcn,'MutationFcn',@mutationadapt);
function pop = createFcn(Nvars, ~, ~)
    pop = [linspace(50,150,Nvars/3);  % 光伏
           linspace(30,100,Nvars/3);  % 风机
           linspace(20,80,Nvars/3)]'; % 储能
end

给每个变量预设合理范围，比完全随机初始化收敛速度快了3倍。这种实战积累的小技巧，说明书里可不会告诉你。

跑完整个模型最大的惊喜是经济性分析模块。不仅给出各电源的LCOE（平准化度电成本），还自动对比市电价格：

lcoe = [solar_lcoe, wind_lcoe, storage_lcoe];
if any(lcoe > grid_price)
    warning('部分电源度电成本高于市电！建议重新调整配置')
end

这个预警机制让方案可行性直接上了一个台阶。特别是当光伏配置过高导致边际效益下降时，系统会果断建议砍容量。

总的来说，这套代码把双层优化的抽象概念转化成了可落地的工具。从投资回报率计算到分钟级调度策略，每个环节都能找到对应的实现细节。对于既要搞科研又要做实操的能源er来说，绝对是能塞进简历的硬核项目。
