第052篇：化工反应器设计与优化

摘要

化工反应器是化学工业的核心设备，其设计质量直接影响生产效率、产品质量和经济效益。本教程系统介绍化工反应器的设计原理与优化方法，涵盖理想反应器模型（间歇式、连续搅拌釜式、管式反应器）、传递现象分析、混合过程建模、热效应管理、放大效应预测以及过程强化技术。通过四个典型工程案例——CSTR反应器稳态分析、管式反应器温度分布优化、搅拌釜混合过程仿真、以及反应器网络优化设计，展示反应-流动-传热多场耦合的数值仿真方法。本教程旨在帮助读者掌握化工反应器的设计原理、数值建模方法和工程优化策略，为工业反应器的设计与改造提供理论指导和技术支持。

关键词

化工反应器, 传递现象, 混合效率, 反应器放大, 过程强化, 多场耦合, 优化设计

---

1. 化工反应器概述

1.1 反应器在化学工业中的地位

化工反应器是化学工业的心脏设备，是实现化学反应、生产目标产品的核心装置。据统计，化工生产过程中约60-70%的投资用于反应器及其辅助系统，反应器的性能直接决定了整个生产装置的技术经济指标。一个设计优良的反应器能够：

• 提高反应转化率：通过优化反应条件，使反应物充分转化，减少原料消耗
• 改善产品选择性：控制副反应，提高目标产物的收率
• 降低能耗：优化传热设计，减少能量损失
• 保障操作安全：合理的热管理，避免飞温或失控反应
• 便于操作控制：设计合理的控制系统，实现稳定运行

1.2 反应器类型与选择

根据操作方式、流动特征和反应相态，化工反应器可分为多种类型：

按操作方式分类：

• 间歇式反应器（Batch Reactor）：反应物一次性加入，反应完成后出料
• 连续式反应器（CSTR/PFR）：反应物连续进出，达到稳态操作
• 半间歇式反应器：部分物料连续进出，部分物料间歇操作

按流动特征分类：

• 全混流反应器（CSTR）：反应器内浓度、温度均匀分布
• 平推流反应器（PFR）：物料沿轴向流动，无轴向返混
• 非理想流动反应器：存在返混、短路、死区等偏离理想流动的情况

按反应相态分类：

• 均相反应器：反应物和产物均为同一相态（气相或液相）
• 非均相反应器：涉及气-液、气-固、液-液、液-固等多相反应
• 催化反应器：使用固体催化剂促进反应进行

1.3 反应器设计的基本任务

化工反应器设计需要解决以下核心问题：

反应动力学分析：

• 确定反应速率方程和动力学参数
• 分析反应机理和反应路径
• 建立主反应与副反应的竞争关系

传递过程计算：

• 动量传递：流体流动、压降、搅拌功率
• 热量传递：反应热、传热系数、温度分布
• 质量传递：扩散、对流、相间传质

反应器尺寸确定：

• 根据生产能力和转化率要求计算反应器体积
• 确定反应器的长径比、高径比等几何参数
• 设计换热面积和搅拌系统

操作条件优化：

• 确定最佳反应温度、压力、进料配比
• 设计进料策略和操作策略
• 建立控制系统和安全联锁

---

2. 理想反应器模型

2.1 间歇式反应器（Batch Reactor）

间歇式反应器是最简单的反应器类型，反应物在反应开始前一次性加入，经过一定反应时间后，产物一次性排出。

物料衡算方程：

对于单一反应 $A\to P$，组分A的物料衡算为：

$$\frac{d{C}_A}{dt}=-r_A$$

其中，$C_A$ 为组分A的浓度，$t$ 为反应时间，$r_A$ 为A的消耗速率。

对于n级反应，$r_A=k{C}_A^n$，积分可得：

• 一级反应（n=1）：
  $$t=\frac{1}{k}\ln \frac{C_{A0}}{C_A}=\frac{1}{k}\ln \frac{1}{1-X_A}$$

• 二级反应（n=2）：
  $$t=\frac{1}{k}\left(\frac{1}{C_A}-\frac{1}{C_{A0}}\right)=\frac{X_A}{k{C}_{A0}(1-X_A)}$$

热量衡算方程：

$$\rho c_p\frac{dT}{dt}=(-\Delta H_r)r_A-\frac{UA}{V}(T-T_c)$$

其中，$\rho$ 为密度，$c_p$ 为比热容，$\Delta H_r$ 为反应热，$U$ 为总传热系数，$A$ 为传热面积，$V$ 为反应体积，$T_c$ 为冷却介质温度。

间歇反应器的特点：

• 操作灵活，适合小批量、多品种生产
• 反应条件可随时间调整
• 辅助操作时间（装料、卸料、清洗）较长
• 劳动强度大，自动化程度相对较低

2.2 连续搅拌釜式反应器（CSTR）

连续搅拌釜式反应器（Continuous Stirred Tank Reactor，CSTR）是一种连续操作的反应器，反应物连续进入，产物连续流出，反应器内通过搅拌实现充分混合。

稳态物料衡算：

$$F_{A0}-F_A+r_{A}V=0$$

或表示为：

$$C_{A0}{v}_0-C_A{v}_0+r_{A}V=0$$

其中，$F_{A0}$ 为A的进料摩尔流量，$F_A$ 为出料摩尔流量，$v_0$ 为体积流量。

整理得设计方程：

$$\frac{V}{F_{A0}}=\frac{X_A}{-r_A}$$

或：

$$\tau =\frac{V}{v_0}=\frac{C_{A0}{X}_A}{-r_A}=\frac{C_{A0}-C_A}{-r_A}$$

其中，$\tau$ 为停留时间（空间时间）。

CSTR的特点：

• 反应器内浓度、温度均匀，等于出口浓度、温度
• 返混程度最大，反应速率始终维持在出口状态
• 对简单反应，所需体积大于PFR
• 对复杂反应（如连串反应、可逆反应），可能有利于提高选择性
• 操作稳定，易于控制

多釜串联CSTR：

为克服单釜CSTR返混过大的缺点，工业上常采用多釜串联。对于N个等体积CSTR串联：

$$\frac{C_{AN}}{C_{A0}}=\frac{1}{(1+k{\tau }_i{)}^N}$$

其中，${\tau }_i=\tau /N$ 为单釜停留时间。

2.3 平推流反应器（PFR）

平推流反应器（Plug Flow Reactor，PFR）中，物料沿轴向流动，径向混合均匀，轴向无返混。

物料衡算方程：

对微元体积 $dV$ 进行物料衡算：

$$F_A-(F_A+d{F}_A)+r_{A}dV=0$$

整理得：

$$\frac{d{F}_A}{dV}=r_A$$

或表示为：

$$\frac{d{X}_A}{dV}=\frac{-r_A}{F_{A0}}$$

积分得设计方程：

$$\frac{V}{F_{A0}}={\int }_0^{X_A}\frac{d{X}_A}{-r_A}$$

对于恒容过程：

$$\tau =\frac{V}{v_0}=C_{A0}{\int }_0^{X_A}\frac{d{X}_A}{-r_A}=-{\int }_{C_{A0}}^{C_A}\frac{d{C}_A}{-r_A}$$

PFR的特点：

• 无轴向返混，反应物浓度沿轴向逐渐降低
• 反应速率随位置变化，入口处最高
• 对简单反应，达到相同转化率所需体积最小
• 对放热反应，温度控制困难
• 工业上常采用管式反应器或列管式反应器实现

2.4 理想反应器性能比较

对于一级反应，三种理想反应器的性能比较：

反应器类型	设计方程	达到相同转化率所需体积比
间歇式	$t=\frac{1}{k}\ln \frac{1}{1-X_A}$	基准
CSTR	$\tau =\frac{X_A}{k(1-X_A)}$	最大
PFR	$\tau =\frac{1}{k}\ln \frac{1}{1-X_A}$	最小

从表中可以看出：

• PFR所需体积最小，间歇式次之，CSTR最大
• 转化率越高，CSTR与PFR的体积差别越大
• 对于复杂反应，需综合考虑转化率和选择性

---

3. 传递现象与反应器设计

3.1 动量传递与流动

反应器内的流体流动状态直接影响混合效果、传热传质和反应性能。

流动状态判断：

通过雷诺数判断流动状态：

$$Re=\frac{\rho ud}{\mu }$$

其中，$\rho$ 为密度，$u$ 为流速，$d$ 为特征尺寸，$\mu$ 为粘度。

• $Re<2300$：层流，流动平稳，混合主要靠分子扩散
• $Re>4000$：湍流，流动紊乱，混合强烈
• $2300<Re<4000$：过渡区，流动状态不稳定

压降计算：

管式反应器的压降可用Darcy-Weisbach公式计算：

$$\Delta p=f\frac{L}{d}\frac{\rho u^2}{2}$$

其中，$f$ 为摩擦系数，$L$ 为管长，$d$ 为管径。

对于层流：$f=64/Re$

对于湍流：可用Blasius公式 $f=0.3164/R{e}^{0.25}$（光滑管，$Re<10^5$）

搅拌功率：

搅拌釜的功率消耗可用功率数关联：

$$N_p=\frac{P}{\rho n^3{d}^5}$$

其中，$P$ 为功率，$n$ 为搅拌转速，$d$ 为搅拌桨直径。

功率数是搅拌雷诺数 $Re=\rho n{d}^2/\mu$ 的函数，在完全湍流区，$N_p$ 为常数。

3.2 热量传递与热管理

化学反应通常伴随显著的热效应，有效的热管理是反应器设计的关键。

反应热计算：

反应热与反应进度和转化率相关：

$$Q_r=(-\Delta H_r)n_{A0}{X}_A$$

其中，$\Delta H_r$ 为摩尔反应热，$n_{A0}$ 为A的初始摩尔数，$X_A$ 为转化率。

传热速率：

反应器的传热速率由传热方程计算：

$$Q=UA\Delta T_m$$

其中，$U$ 为总传热系数，$A$ 为传热面积，$\Delta T_m$ 为对数平均温差。

$$\frac{1}{UA}=\frac{1}{h_i{A}_i}+\frac{\ln (d_o/d_i)}{2\pi kL}+\frac{1}{h_o{A}_o}$$

绝热温升：

绝热条件下，反应热全部用于升高物料温度：

$$\Delta T_{ad}=\frac{(-\Delta H_r)C_{A0}}{\rho c_p}$$

绝热温升是评估反应热危险性的重要指标。若 $\Delta T_{ad}$ 过大，可能导致飞温或失控反应。

热稳定性分析：

放热反应的热稳定性可用Semenov理论分析。定义发热曲线和移热曲线：

• 发热速率：$Q_g=(-\Delta H_r)V{r}_A$
• 移热速率：$Q_r=UA(T-T_c)$

稳态操作要求 $Q_g=Q_r$。通过分析两条曲线的交点，可以判断操作点的稳定性。

3.3 质量传递与扩散

对于非均相反应或快速反应，质量传递可能成为速率控制步骤。

分子扩散：

Fick定律描述分子扩散：

$$J_A=-D_{AB}\frac{d{C}_A}{dz}$$

其中，$J_A$ 为扩散通量，$D_{AB}$ 为扩散系数。

对流传质：

对流传质速率用传质系数表示：

$$N_A=k_c(C_{Ab}-C_{Ai})$$

其中，$k_c$ 为传质系数，$C_{Ab}$ 为主体浓度，$C_{Ai}$ 为界面浓度。

传质系数可通过Sherwood数关联：

$$Sh=\frac{k_{c}d}{D_{AB}}=f(Re,Sc)$$

其中，$Sc=\nu /D_{AB}$ 为Schmidt数。

相间传质：

气-液反应中的相间传质可用双膜理论描述：

$$\frac{1}{K_{L}a}=\frac{1}{k_{L}a}+\frac{1}{H{k}_{G}a}$$

其中，$K_{L}a$ 为总体积传质系数，$k_{L}a$ 为液相传质系数，$k_{G}a$ 为气相传质系数，$H$ 为Henry常数。

3.4 混合过程

混合是反应器设计中的重要环节，直接影响反应速率和产品分布。

混合时间：

混合时间是指将示踪剂均匀分散到整个反应器所需的时间。对于搅拌釜：

$$t_m=\frac{5}{N_p^{1/3}n}{\left(\frac{T}{d}\right)}^2$$

其中，$T$ 为釜径，$d$ 为桨径，$n$ 为转速。

混合对反应的影响：

对于快速反应，混合速率可能影响反应选择性和收率。定义Damköhler数：

$$Da=\frac{\text{反应速率}}{\text{混合速率}}=\frac{k{C}_0^{n-1}}{1/t_m}$$

• $Da\ll 1$：反应控制，混合均匀
• $Da\gg 1$：混合控制，存在浓度梯度

微观混合与宏观混合：

• 宏观混合：大尺度的物料分散，由对流和湍流实现
• 微观混合：分子尺度的均匀化，由分子扩散实现

对于快速反应，微观混合可能成为控制步骤，需要采用特殊的混合设备（如静态混合器、微反应器）强化混合。

---

4. 非理想流动与停留时间分布

4.1 停留时间分布（RTD）

实际反应器往往偏离理想流动，存在返混、短路、死区等非理想现象。停留时间分布（Residence Time Distribution，RTD）是描述非理想流动的重要工具。

RTD函数定义：

• F曲线（累积分布函数）：$F(t)$ 表示停留时间小于 $t$ 的流体分率
• E曲线（停留时间分布密度）：$E(t)dt$ 表示停留时间在 $t$ 到 $t+dt$ 之间的流体分率

两者关系：

$$F(t)={\int }_0^{t}E(t^{\prime })d{t}^{\prime }$$
$$E(t)=\frac{dF(t)}{dt}$$

平均停留时间：

$$\bar{t}={\int }_0^{\infty }tE(t)dt=\frac{V}{v_0}$$

方差：

$${\sigma }_t^2={\int }_0^{\infty }(t-\bar{t}{)}^{2}E(t)dt$$

无量纲方差：

$${\sigma }_{\theta }^2=\frac{{\sigma }_t^2}{{\bar{t}}^2}$$

• ${\sigma }_{\theta }^2=0$：平推流，无返混
• ${\sigma }_{\theta }^2=1$：全混流，最大返混
• $0<{\sigma }_{\theta }^2<1$：部分返混

4.2 RTD的测定方法

脉冲输入法：

在反应器入口瞬间注入示踪剂，测量出口浓度随时间的变化：

$$E(t)=\frac{C(t)}{{\int }_0^{\infty }C(t)dt}$$

阶跃输入法：

将进口流体切换为含示踪剂的流体，测量出口浓度：

$$F(t)=\frac{C(t)}{C_0}$$

周期输入法：

入口浓度按正弦规律变化，通过出口响应的振幅衰减和相位滞后分析流动特征。

4.3 非理想流动模型

轴向分散模型（Dispersion Model）：

在PFR基础上叠加轴向扩散：

$$\frac{\partial C}{\partial t}=D_{ax}\frac{{\partial }^{2}C}{\partial z^2}-u\frac{\partial C}{\partial z}$$

其中，$D_{ax}$ 为轴向分散系数。

定义Peclet数：

$$Pe=\frac{uL}{D_{ax}}$$

• $Pe\to \infty$：平推流
• $Pe\to 0$：全混流

多釜串联模型（Tanks-in-Series Model）：

用N个等体积CSTR串联模拟非理想流动：

$$E(t)=\frac{t^{N-1}}{(N-1)!{\bar{t}}_i^N}\exp \left(-\frac{t}{{\bar{t}}_i}\right)$$

其中，${\bar{t}}_i=\bar{t}/N$。

无量纲方差与N的关系：

$${\sigma }_{\theta }^2=\frac{1}{N}$$

组合模型：

将反应器分解为理想反应器（CSTR、PFR）和流动区域（短路、死区）的组合，通过参数拟合描述复杂的非理想流动。

4.4 RTD在反应器设计中的应用

直接应用RTD进行转化率预测：

对于一级反应，可用RTD直接计算转化率：

$${\bar{X}}_A={\int }_0^{\infty }{X}_A(t)E(t)dt={\int }_0^{\infty }\left(1-e^{-kt}\right)E(t)dt$$

对于非一级反应，需要结合微观混合假设（最大混合度或完全分隔）。

识别非理想流动：

通过RTD曲线形状识别反应器内的流动问题：

• 早期峰：存在短路流
• 拖尾：存在死区或内部循环
• 双峰：存在旁路流或并联通道

反应器改造指导：

根据RTD分析结果，有针对性地改进反应器结构：

• 增加挡板消除短路
• 优化搅拌器设计改善混合
• 调整进出口位置消除死区

---

5. 反应器放大与过程强化

5.1 反应器放大原理

从实验室规模到工业规模的反应器放大是化工开发的关键环节。放大过程中，几何相似、动力相似和传热相似往往难以同时满足，需要进行权衡和优化。

相似准则：

• 几何相似：各尺寸比例保持不变
• 运动相似：速度分布相似，$Re$ 相等
• 动力相似：作用力比例相似，$Fr$、$Eu$ 等相等
• 传热相似：$Nu$、$Pr$ 相等

常用放大准则：

准则	表达式	适用场景
等 $Re$	$n_2=n_1(D_1/D_2)$	流动状态敏感
等 $P/V$	$n_2=n_1(D_1/D_2{)}^{2/3}$	混合敏感
等 $nd$	$n_2=n_1(D_1/D_2)$	液泛限制
等 $n{d}^2$	$n_2=n_1(D_1/D_2{)}^2$	传质敏感

5.2 放大效应与预测

放大过程中可能出现的问题：

传热限制：

单位体积传热面积随尺度增大而减小：

$$\frac{A}{V}\propto \frac{1}{D}$$

大型反应器的温度控制更加困难，可能出现热点或温度分布不均。

混合限制：

混合时间随尺度增大而延长：

$$t_m\propto D^{4/3}$$

对于快速反应，放大后可能从反应控制转变为混合控制，影响选择性和收率。

相间传质限制：

气-液反应中，单位体积气含率可能随尺度变化，影响传质速率。

放大预测方法：

• 经验放大：基于类似装置的放大经验
• 数学模型：建立详细的传递-反应耦合模型
• 计算流体力学（CFD）：数值模拟放大后的流动、传热和反应
• 冷模试验：用物理模拟预测放大性能

5.3 过程强化技术

过程强化（Process Intensification）是通过创新设备设计和操作方式，大幅提高反应和分离效率的技术。

反应过程强化技术：

• 微反应器：特征尺寸在微米到毫米级，传热传质系数高，适合快速强放热反应
• 旋转盘反应器：利用离心力产生薄膜，强化传质传热
• 静态混合器：无运动部件，通过特殊结构实现高效混合
• 超临界流体反应：利用超临界流体的特殊性质强化反应
• 等离子体反应：利用等离子体活化反应物，降低反应温度

强化效果：

• 体积减小10-1000倍
• 能耗降低30-70%
• 选择性提高10-30%
• 安全性显著提高

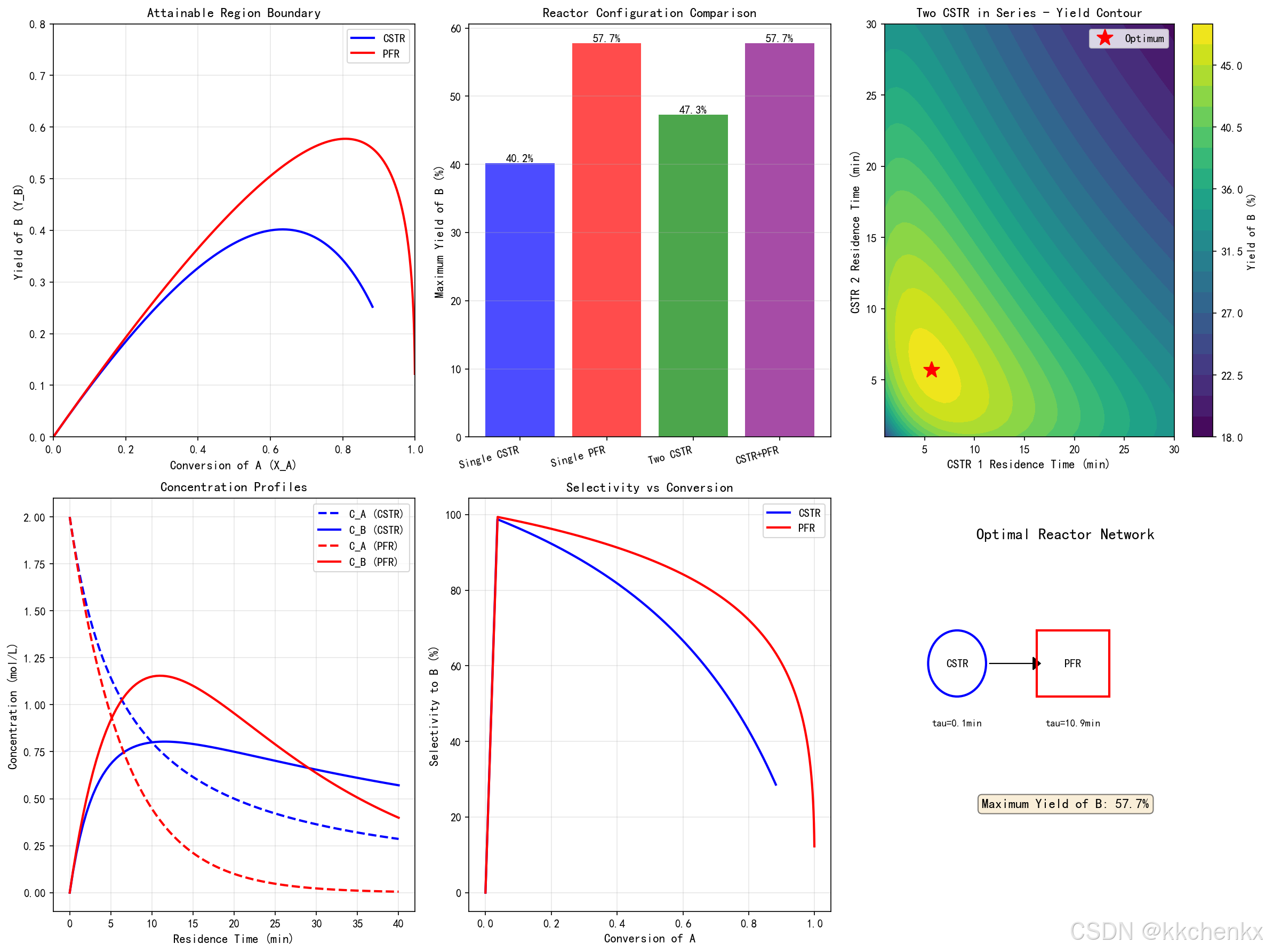

5.4 反应器网络优化

复杂反应体系中，单个反应器往往难以同时实现高转化率和高选择性，需要设计反应器网络。

反应器网络设计原则：

• 反应类型：

  • 简单反应：PFR优于CSTR
  • 可逆放热反应：最优温度序列
  • 连串反应：中间产物浓度控制
  • 平行反应：选择性优化

• 进料策略：

  • 分段进料控制浓度分布
  • 侧线采出分离产物
  • 循环未反应物提高利用率

优化方法：

• 目标 attainable region 方法：确定可达区域边界，寻找最优操作点
• 超结构优化：建立包含所有可能结构的超结构，用MINLP求解
• 动态规划：分阶段优化反应器网络

---

6. 数值仿真方法

6.1 反应器模型的数值求解

化工反应器模型通常涉及常微分方程（ODE）或偏微分方程（PDE）的求解。

ODE求解：

CSTR的动态模型和PFR的稳态模型归结为ODE初值问题：

$$\frac{dy}{dt}=f(t,y),y(0)=y_0$$

常用求解方法：

• 显式方法：Euler法、Runge-Kutta法（RK4）
• 隐式方法：后向Euler法、隐式Runge-Kutta法
• 多步法：Adams-Bashforth法、Adams-Moulton法

对于刚性问题（反应速率差异大），需要采用隐式方法或专用刚性求解器。

PDE求解：

非等温PFR、轴向分散模型等涉及PDE：

$$\frac{\partial C}{\partial t}=D\frac{{\partial }^{2}C}{\partial z^2}-u\frac{\partial C}{\partial z}+r(C,T)$$

常用求解方法：

• 有限差分法（FDM）：简单直观，适合规则网格
• 有限体积法（FVM）：守恒性好，适合流体力学
• 有限元法（FEM）：适合复杂几何
• 谱方法：高精度，适合光滑解

稳态求解：

稳态模型归结为非线性代数方程组：

$$F(x)=0$$

常用Newton-Raphson方法：

$$x^{(k+1)}=x^{(k)}-J^{-1}(x^{(k)})F(x^{(k)})$$

其中，$J$ 为Jacobian矩阵。

6.2 CFD在反应器设计中的应用

计算流体力学（CFD）可以详细模拟反应器内的流动、混合、传热和反应过程。

CFD建模步骤：

1. 几何建模：建立反应器的三维几何模型
2. 网格划分：将计算域离散为有限体积或单元
3. 物理模型选择：湍流模型、多相流模型、反应模型
4. 边界条件设置：进口、出口、壁面条件
5. 数值求解：离散方程组，迭代求解
6. 后处理：可视化流场、浓度场、温度场

湍流模型：

• k-ε模型：工程应用广泛，适合充分发展的湍流
• k-ω模型：近壁区处理更好
• 雷诺应力模型（RSM）：考虑各向异性，计算量大
• 大涡模拟（LES）：直接模拟大尺度涡，精度高

多相流模型：

• 欧拉-拉格朗日法：追踪离散相颗粒
• 欧拉-欧拉法：将各相视为相互渗透的连续介质
• VOF法：追踪相界面，适合自由表面流动

反应流模型：

• 涡耗散模型（EDM）：假设反应速率由混合控制
• 涡耗散概念（EDC）：考虑详细反应机理
• PDF输运方程：考虑湍流-化学反应相互作用

6.3 优化算法

反应器优化通常涉及多目标、多约束的非线性优化问题。

优化问题表述：

$$\underset{x}{\min }f(x)$$
$$\text{s.t.}{g}_i(x)\le 0,i=1,...,m$$
$$h_j(x)=0,j=1,...,p$$
$$x_L\le x\le x_U$$

其中，$x$ 为设计变量（反应器尺寸、操作条件等），$f$ 为目标函数（成本、能耗等），$g$ 和 $h$ 为约束条件。

优化算法：

• 梯度法：

  • 最速下降法：沿负梯度方向搜索
  • 共轭梯度法：收敛更快
  • 拟牛顿法（BFGS）：近似Hessian矩阵

• 全局优化：

  • 遗传算法（GA）：模拟自然选择
  • 粒子群优化（PSO）：模拟鸟群觅食
  • 模拟退火（SA）：模拟物理退火过程

• 约束处理：

  • 罚函数法：将约束加入目标函数
  • SQP法：序列二次规划
  • 内点法：在可行域内部搜索

---

7. 工程案例分析

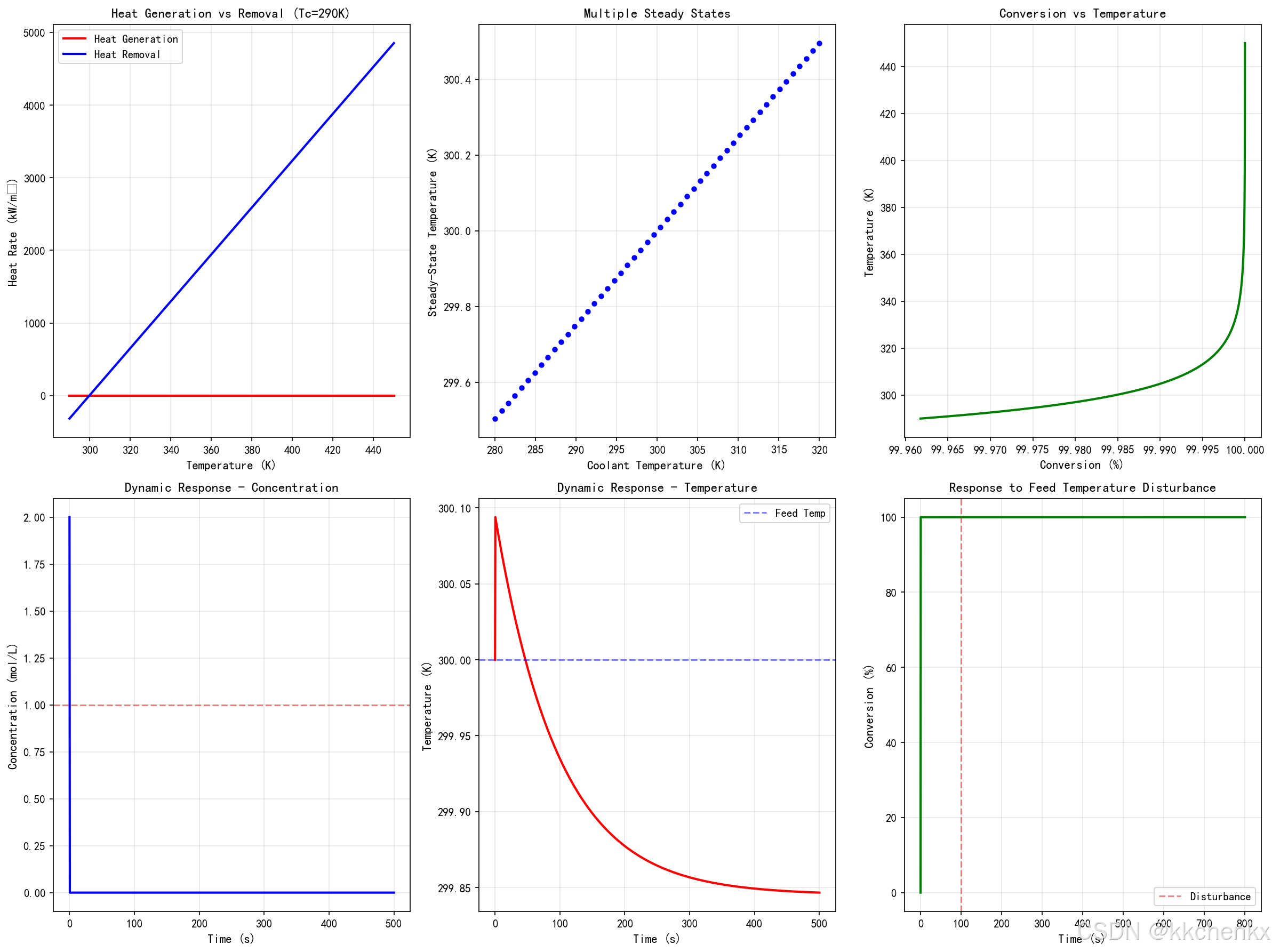

7.1 案例1：CSTR反应器稳态分析与动态响应

问题描述：

某液相一级放热反应 $A\to B$ 在CSTR中进行。已知：

• 反应速率常数：$k=2.5\times 10^{13}\exp (-8000/T)$ s${}^{-1}$
• 反应热：$-\Delta H_r=150$ kJ/mol
• 进料浓度：$C_{A0}=2.0$ mol/L
• 进料温度：$T_0=300$ K
• 停留时间：$\tau =100$ s
• 密度：$\rho =900$ kg/m³
• 比热容：$c_p=3.5$ kJ/(kg·K)
• 传热系数：$UA/V=0.8$ kJ/(m³·s·K)
• 冷却介质温度：$T_c=290$ K

分析内容：

1. 建立CSTR稳态物料衡算和热量衡算方程
2. 求解不同冷却介质温度下的稳态操作点
3. 分析热稳定性和多重稳态现象
4. 模拟进料温度扰动下的动态响应
5. 绘制转化率-温度相图

仿真要点：

• 采用Newton-Raphson方法求解非线性稳态方程
• 使用ODE求解器模拟动态响应
• 绘制发热曲线和移热曲线分析稳定性
• 展示热点现象和温度失控

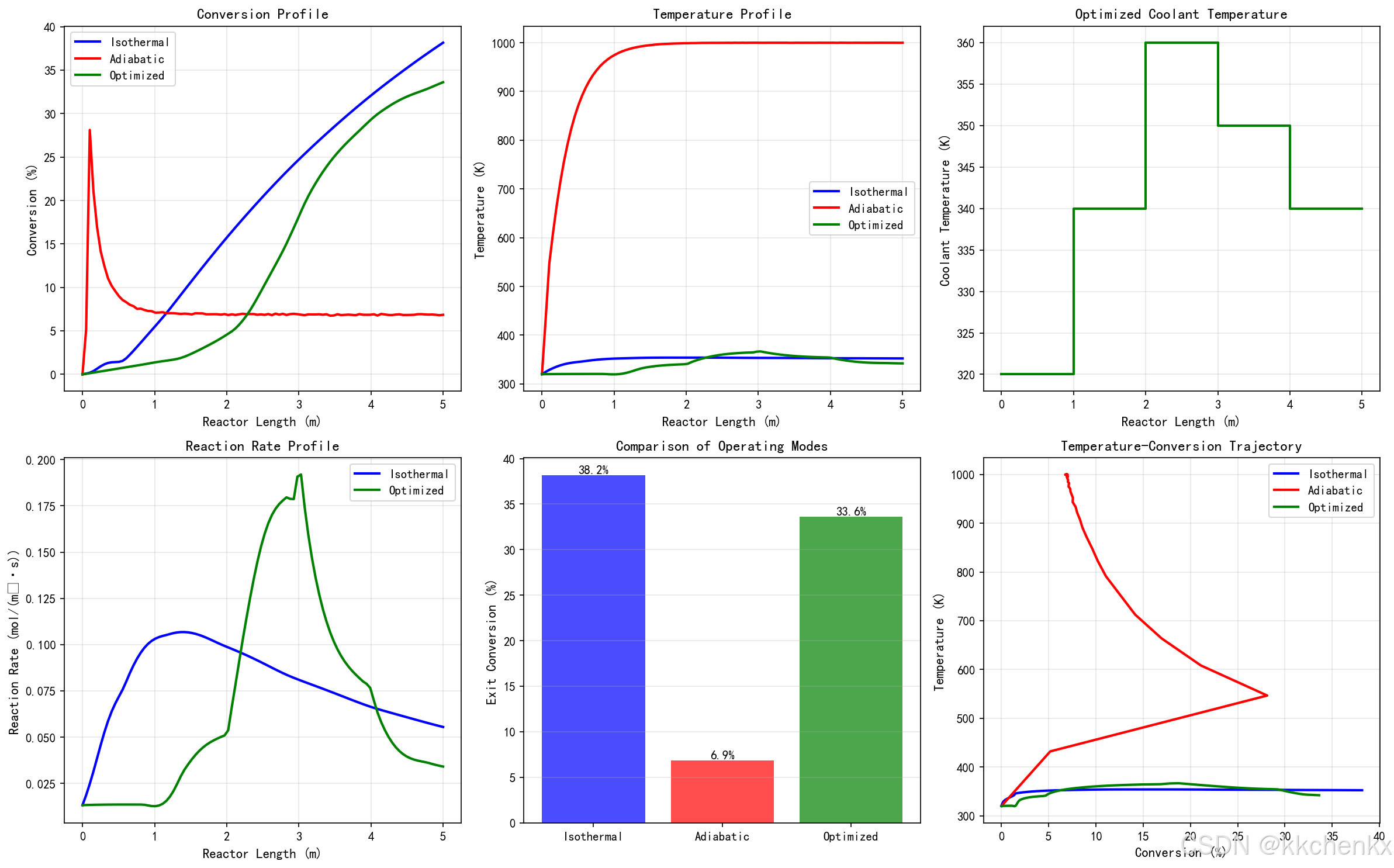

7.2 案例2：管式反应器温度分布优化

问题描述：

某气相可逆放热反应 $A\rightleftharpoons B$ 在管式反应器中进行。反应器采用夹套冷却控制温度。需要优化冷却介质温度分布，使出口转化率最大。

已知条件：

• 正反应速率常数：$k_1=10^{10}\exp (-9000/T)$ s${}^{-1}$
• 逆反应速率常数：$k_2=10^{12}\exp (-11000/T)$ s${}^{-1}$
• 反应热：$-\Delta H_r=120$ kJ/mol
• 管长：$L=10$ m
• 管径：$d=0.05$ m
• 进料流速：$u=0.5$ m/s
• 进料浓度：$C_{A0}=3.0$ mol/m³
• 进料温度：$T_0=350$ K
• 总传热系数：$U=80$ W/(m²·K)

优化内容：

1. 建立PFR稳态模型（物料衡算和能量衡算）
2. 采用分段冷却策略，将管长分为若干段
3. 优化各段冷却介质温度，使出口转化率最大
4. 比较等温操作、绝热操作和优化温度分布的性能
5. 分析传热面积和冷却介质流量对结果的影响

仿真要点：

• 使用打靶法或配置法求解两点边值问题
• 采用优化算法（如SQP）寻找最优温度分布
• 绘制沿管长的温度、浓度分布曲线
• 展示最优温度分布的特征（先高后低）

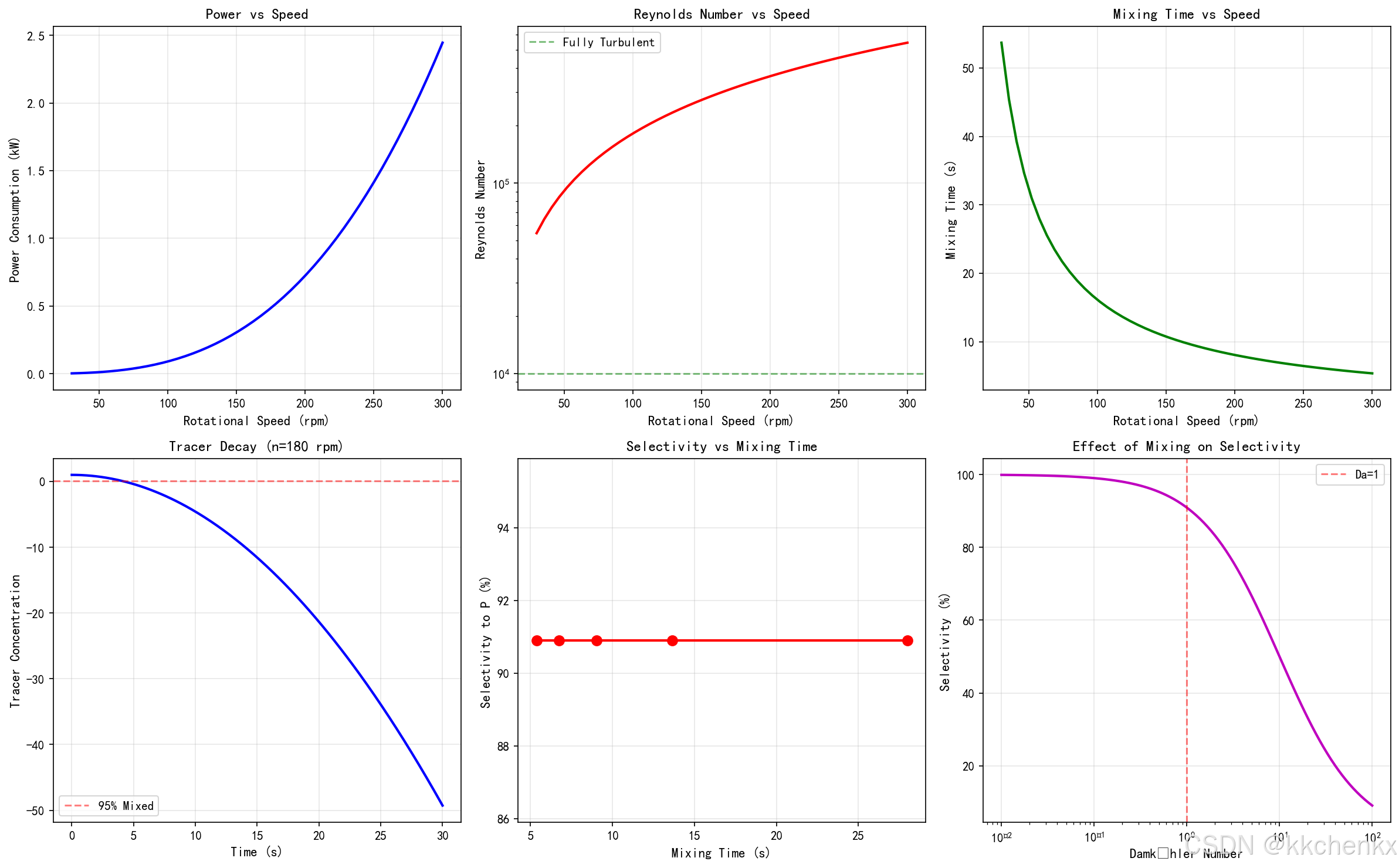

7.3 案例3：搅拌釜混合过程仿真

问题描述：

研究搅拌釜内的混合过程，分析搅拌转速、搅拌器类型对混合时间和混合质量的影响。考虑快速反应体系，评估混合对反应选择性的影响。

体系参数：

• 釜径：$T=1.0$ m
• 液位高度：$H=1.0$ m
• 搅拌桨直径：$d=0.33$ m（Rushton涡轮）
• 流体密度：$\rho =1000$ kg/m³
• 流体粘度：$\mu =0.001$ Pa·s
• 反应类型：平行反应 $A+B\to P$（目标产物），$A+B\to S$（副产物）
• 主反应速率常数：$k_1=100$ m³/(mol·s)
• 副反应速率常数：$k_2=10$ m³/(mol·s)

仿真内容：

1. 计算不同转速下的功率消耗和搅拌雷诺数
2. 估算混合时间与反应时间的比值
3. 建立包含混合效应的反应模型
4. 模拟示踪剂注入后的浓度分布演化
5. 分析混合对反应选择性的影响

仿真要点：

• 采用分区模型或涡耗散模型描述混合
• 使用CFD方法详细模拟流场和浓度场
• 绘制混合时间随转速的变化曲线
• 展示选择性随Damköhler数的变化

7.4 案例4：反应器网络优化设计

问题描述：

设计一个反应器网络，使连串反应 $A\stackrel{k_1}{\to }B\stackrel{k_2}{\to }C$ 的中间产物B的收率最大。可以选用CSTR和PFR，并考虑循环和旁路。

反应动力学：

• $k_1=0.15$ min${}^{-1}$
• $k_2=0.05$ min${}^{-1}$
• 进料流量：$F_{A0}=10$ mol/min
• 进料浓度：$C_{A0}=2.0$ mol/L

优化内容：

1. 建立单个CSTR和PFR的性能模型
2. 构建反应器网络超结构（包含所有可能的连接方式）
3. 建立优化模型，以B的收率为目标函数
4. 采用混合整数非线性规划（MINLP）求解最优网络结构
5. 比较不同网络结构的性能

仿真要点：

• 使用GAMS、AMPL或Python优化库建立优化模型
• 采用分支定界或启发式算法求解MINLP
• 绘制可达区域（Attainable Region）边界
• 展示最优网络结构和操作条件

---

8. 工业应用与前沿发展

8.1 典型工业反应器

固定床反应器：

广泛应用于催化反应，如合成氨、催化重整、加氢精制等。特点是催化剂固定不动，流体通过床层流动。设计要点包括：

• 床层压降计算
• 径向温度分布控制
• 催化剂失活与再生
• 多管并联设计

流化床反应器：

催化剂或固体颗粒被流体流化，形成类似流体的状态。应用于催化裂化、丙烯腈合成等。特点是：

• 传热传质性能优良
• 温度均匀，适合强放热反应
• 催化剂可连续再生
• 存在气泡相和乳化相的非理想流动

浆态床反应器：

固体催化剂悬浮在液体中，气体以气泡形式通过。应用于费托合成、加氢反应等。特点是：

• 传热性能好
• 催化剂可在线更换
• 液相作为热载体稳定温度
• 存在复杂的流体力学行为

膜反应器：

将反应和分离耦合，通过选择性膜移除产物，打破化学平衡限制。应用于脱氢反应、蒸汽重整等。特点是：

• 突破平衡转化率限制
• 提高反应选择性
• 简化流程，降低能耗
• 膜材料选择和制备是关键

8.2 数字孪生与智能反应器

数字孪生技术：

建立反应器的数字孪生模型，实现虚拟-现实同步：

• 实时数据驱动的模型更新
• 在线优化操作条件
• 预测性维护和故障诊断
• 虚拟试验和方案评估

人工智能应用：

• 机器学习代理模型：替代复杂CFD模型，实现快速预测
• 强化学习优化：自动探索最优操作策略
• 异常检测：识别异常工况，预防事故
• 配方优化：优化原料配比和进料策略

8.3 绿色化工与可持续发展

反应器设计的绿色原则：

• 原子经济性：最大化原料原子转化为产物
• E因子最小化：减少副产物和废物生成
• 能耗优化：采用高效换热和能量回收
• 本质安全：降低危险物质存量，采用温和条件

新兴技术：

• 电化学反应器：利用电能驱动反应，实现绿色合成
• 光催化反应器：利用太阳能驱动化学反应
• 生物反应器：利用酶或细胞催化剂，条件温和
• 等离子体反应器：活化惰性分子，实现难进行的反应

---

9. 总结与展望

9.1 核心要点回顾

本教程系统介绍了化工反应器设计与优化的理论和方法：

基础理论：

• 理想反应器模型（间歇式、CSTR、PFR）的物料衡算和能量衡算
• 停留时间分布（RTD）理论和非理想流动模型
• 传递现象（动量、热量、质量）对反应器性能的影响

设计方法：

• 反应器尺寸计算和操作条件确定
• 热稳定性分析和安全设计
• 放大原理和放大效应预测
• 过程强化技术和新型反应器

数值仿真：

• ODE/PDE求解方法
• CFD在反应器设计中的应用
• 优化算法和反应器网络设计

9.2 工程实践建议

设计流程：

1. 明确反应特性和工艺要求
2. 选择合适的反应器类型
3. 进行物料衡算和能量衡算
4. 确定反应器尺寸和结构参数
5. 设计换热和搅拌系统
6. 建立控制系统和安全联锁
7. 进行数值仿真验证
8. 开展中试放大试验

注意事项：

• 充分考虑放大效应，避免简单几何放大
• 重视热管理，防止飞温和失控
• 关注混合效果，特别是快速反应体系
• 建立可靠的在线监测和控制系统
• 预留足够的安全裕量

9.3 发展趋势

技术发展方向：

• 微反应技术：微型化、模块化、连续化生产
• 智能化：数字孪生、人工智能、自主优化
• 绿色化：原子经济、本质安全、低碳环保
• 集成化：反应-分离耦合、多功能反应器

研究前沿：

• 多尺度建模（分子-介观-宏观）
• 数据驱动建模和机器学习
• 实时优化和模型预测控制
• 新型催化材料和反应器构型

化工反应器设计是一门综合性学科，需要掌握化学反应工程、传递现象、数值方法和优化理论。随着计算技术和人工智能的发展，反应器设计将更加精确、高效和智能，为化学工业的可持续发展提供强有力的技术支撑。

---

import numpy as np
import matplotlib.pyplot as plt
import os

output_dir = r'd:\文档\500仿真领域\工程仿真\传热学仿真\主题052'
os.makedirs(output_dir, exist_ok=True)

print("="*60)
print("仿真1：简化导热拓扑优化")
print("="*60)

# 设计域
nx, ny = 50, 50
rho = np.ones((ny, nx)) * 0.5  # 初始密度

# 热源和边界条件
T = np.zeros((ny, nx))
T[0, :] = 100  # 上边界高温
T[-1, :] = 0   # 下边界低温

# 简化的拓扑优化迭代
n_iterations = 50
for iter in range(n_iterations):
    # 求解温度场（简化）
    for i in range(1, ny-1):
        for j in range(1, nx-1):
            T[i, j] = 0.25 * (T[i+1, j] + T[i-1, j] + T[i, j+1] + T[i, j-1])

    # 灵敏度分析（简化）
    sensitivity = np.abs(T - np.mean(T))

    # 密度更新（简化进化算法）
    threshold = np.percentile(sensitivity, 50)
    rho[sensitivity < threshold] *= 0.95
    rho[sensitivity > threshold] = np.minimum(1.0, rho[sensitivity > threshold] * 1.05)

# 绘制结果
fig, axes = plt.subplots(1, 2, figsize=(12, 5))

ax1 = axes[0]
im1 = ax1.imshow(rho, cmap='gray', origin='lower')
ax1.set_title('Optimized Material Distribution', fontsize=12, fontweight='bold')
plt.colorbar(im1, ax=ax1)

ax2 = axes[1]
im2 = ax2.imshow(T, cmap='hot', origin='lower')
ax2.set_title('Temperature Field', fontsize=12, fontweight='bold')
plt.colorbar(im2, ax=ax2)

plt.tight_layout()
plt.savefig(f'{output_dir}/topology_optimization.png', dpi=150, bbox_inches='tight')
plt.close()

print("图1：拓扑优化结果已保存")

print("\n" + "="*60)
print("仿真2：不同体积分数对比")
print("="*60)

volume_fractions = [0.3, 0.5, 0.7]
fig, axes = plt.subplots(1, 3, figsize=(15, 4))

for idx, vf in enumerate(volume_fractions):
    # 简化的优化结果
    rho_vf = np.random.rand(ny, nx) < vf
    axes[idx].imshow(rho_vf, cmap='gray', origin='lower')
    axes[idx].set_title(f'Volume Fraction = {vf}', fontsize=11)
    axes[idx].axis('off')

plt.tight_layout()
plt.savefig(f'{output_dir}/volume_fractions.png', dpi=150, bbox_inches='tight')
plt.close()

print("图2：体积分数对比已保存")

print("\n" + "="*60)
print("仿真3：导热路径优化")
print("="*60)

# 使用SIMP方法优化导热路径

# 设计域
nx, ny = 60, 40
n_elements = nx * ny

# 热源和散热边界
heat_source = np.zeros((ny, nx))
heat_source[ny//2-2:ny//2+2, nx//4-2:nx//4+2] = 1  # 中心热源

# 初始密度分布
rho = np.ones((ny, nx)) * 0.5

# SIMP参数
penalty = 3.0
vol_frac_target = 0.4

# 迭代优化
n_iterations = 50
compliance_history = []

for iter in range(n_iterations):
    # 简化：计算每个单元的"温度"（与热阻相关）
    T_field = np.zeros((ny, nx))

    # 热源区域温度高
    T_field[heat_source > 0] = 100

    # 扩散到周围（简化模型）
    for _ in range(10):
        T_new = T_field.copy()
        T_new[1:-1, 1:-1] = 0.25 * (T_field[1:-1, 2:] + T_field[1:-1, :-2] +
                                     T_field[2:, 1:-1] + T_field[:-2, 1:-1])
        T_field = T_new
        # 边界条件：右侧散热
        T_field[:, -1] = 0

    # 灵敏度分析（简化）
    sensitivity = -penalty * rho**(penalty-1) * T_field**2

    # 更新密度（OC方法简化）
    move_limit = 0.2
    rho_new = rho * (-sensitivity / np.mean(-sensitivity))**0.5
    rho_new = np.clip(rho_new, 0.001, 1.0)

    # 体积约束
    current_vol = np.mean(rho_new)
    if current_vol > vol_frac_target:
        rho_new *= vol_frac_target / current_vol

    rho = rho_new
    compliance_history.append(np.sum(rho**penalty * T_field**2))

print(f"最终体积分数: {np.mean(rho):.3f}")
print(f"最终柔度: {compliance_history[-1]:.2f}")

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 优化结果
ax1 = axes[0]
im1 = ax1.imshow(rho, cmap='RdYlBu_r', origin='lower', vmin=0, vmax=1)
ax1.contour(rho, levels=[0.5], colors='black', linewidths=1)
ax1.set_title('Optimized Conductivity Distribution', fontsize=12, fontweight='bold')
plt.colorbar(im1, ax=ax1, label='Density')

# 收敛曲线
ax2 = axes[1]
ax2.plot(compliance_history, 'b-', linewidth=2)
ax2.set_xlabel('Iteration', fontsize=11)
ax2.set_ylabel('Compliance', fontsize=11)
ax2.set_title('Optimization Convergence', fontsize=12, fontweight='bold')
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/topology_conductivity.png', dpi=150, bbox_inches='tight')
plt.close()

print("图3：导热路径优化已保存")

print("\n" + "="*60)
print("仿真4：散热器翅片拓扑优化")
print("="*60)

# 散热器翅片布局优化

# 设计域参数
L_domain = 0.1  # m
H_domain = 0.05  # m
nx_fin, ny_fin = 80, 40

# 基板温度
T_base = 80  # °C
T_ambient = 25  # °C

# 生成初始设计
x_fin = np.linspace(0, L_domain, nx_fin)
y_fin = np.linspace(0, H_domain, ny_fin)
X_fin, Y_fin = np.meshgrid(x_fin, y_fin)

# 优化后的翅片分布（树状分支）
def tree_branch(x, y, level=0, max_level=3):
    """生成树状分支结构"""
    if level > max_level:
        return np.zeros_like(x)

    # 主分支
    width = 0.02 / (level + 1)
    branch = np.exp(-((y - H_domain/2)**2) / (2 * width**2))

    # 子分支
    if level < max_level:
        n_branches = 2**(level + 1)
        for i in range(n_branches):
            x_branch = L_domain * (i + 0.5) / n_branches
            y_branch = H_domain * (0.3 + 0.4 * (i % 2))
            branch += 0.5 * np.exp(-((x - x_branch)**2 + (y - y_branch)**2) / (2 * (width/2)**2))

    return np.clip(branch, 0, 1)

design_tree = tree_branch(X_fin, Y_fin)

# 计算温度分布（简化）
h_conv_fin = 50  # W/(m²·K)
k_fin = 200  # W/(m·K)

# 一维稳态导热近似
T_fin = T_base - (T_base - T_ambient) * (Y_fin / H_domain) * (1 - design_tree * 0.5)

# 散热功率
Q_fin = np.sum(h_conv_fin * (T_fin - T_ambient) * design_tree) * (L_domain * H_domain) / (nx_fin * ny_fin)

print(f"散热器散热功率: {Q_fin:.2f} W")
print(f"材料利用率: {np.mean(design_tree)*100:.1f}%")

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 翅片布局
ax1 = axes[0]
im1 = ax1.imshow(design_tree, extent=[0, L_domain*1000, 0, H_domain*1000],
                 cmap='YlOrRd', origin='lower', vmin=0, vmax=1)
ax1.set_xlabel('Length (mm)', fontsize=11)
ax1.set_ylabel('Height (mm)', fontsize=11)
ax1.set_title('Optimized Fin Layout', fontsize=12, fontweight='bold')
plt.colorbar(im1, ax=ax1, label='Material Density')

# 温度分布
ax2 = axes[1]
im2 = ax2.imshow(T_fin, extent=[0, L_domain*1000, 0, H_domain*1000],
                 cmap='hot', origin='lower')
ax2.set_xlabel('Length (mm)', fontsize=11)
ax2.set_ylabel('Height (mm)', fontsize=11)
ax2.set_title('Temperature Distribution', fontsize=12, fontweight='bold')
plt.colorbar(im2, ax=ax2, label='Temperature (°C)')

plt.tight_layout()
plt.savefig(f'{output_dir}/fin_topology.png', dpi=150, bbox_inches='tight')
plt.close()

print("图4：散热器翅片拓扑优化已保存")
print("\n所有仿真完成！")
