第三十三篇：生物传热模型

摘要

生物传热是研究生物体内热量传递规律的交叉学科，在肿瘤热疗、低温手术、体温调节等领域有重要应用。本文系统分析了生物传热的Pennes方程及其改进模型，推导了血液灌注对组织温度分布的影响。详细讨论了代谢产热、血液对流换热、血管网络结构等生物传热特有机制。采用有限差分法建立数值模型，求解了一维和二维生物组织温度场。通过Python仿真，模拟了肿瘤热疗和低温冷冻过程，分析了治疗参数对温度分布的影响，为医学热治疗提供理论指导。

关键词

生物传热，Pennes方程，血液灌注，肿瘤热疗，低温手术，代谢产热，数值模拟

---

1. 引言

1.1 生物传热的特点

• 血液灌注对流换热
• 代谢产热
• 温度调节机制
• 血管网络复杂

1.2 医学应用

• 肿瘤热疗（射频、微波、超声）
• 低温手术（冷冻消融）
• 体温监测与调节
• 烧伤评估

---

2. 理论分析

2.1 Pennes生物传热方程

经典Pennes方程（1948）：
$$\rho c\frac{\partial T}{\partial t}=\nabla \cdot (k\nabla T)+{\rho }_b{c}_b{\omega }_b(T_a-T)+q_m$$

其中：

• ${\rho }_b,c_b$：血液密度和比热
• ${\omega }_b$：血液灌注率，m³/(s·m³)
• $T_a$：动脉血温度
• $q_m$：代谢产热率

2.2 稳态温度分布

一维稳态Pennes方程：
$$k\frac{d^{2}T}{d{x}^2}-{\rho }_b{c}_b{\omega }_b(T-T_a)+q_m=0$$

定义特征长度：
$$\delta =\sqrt{\frac{k}{{\rho }_b{c}_b{\omega }_b}}$$

温度分布（半无限大组织）：
$$T(x)=T_a+\frac{q_m}{{\rho }_b{c}_b{\omega }_b}+(T_s-T_a-\frac{q_m}{{\rho }_b{c}_b{\omega }_b})e^{-x/\delta }$$

2.3 改进模型

Chen-Holmes模型：考虑血管方向性

Weinbaum-Jiji模型：考虑血管对偶

---

3. Python仿真实现

import numpy as np
import matplotlib.pyplot as plt
from scipy.sparse import diags
from scipy.sparse.linalg import spsolve
import os

output_dir = r'd:\文档\500仿真领域\工程仿真\传热学仿真\主题033'
os.makedirs(output_dir, exist_ok=True)

print("="*60)
print("仿真1：Pennes方程稳态解")
print("="*60)

# 组织参数
k = 0.5          # 导热系数，W/(m·K)
rho = 1000       # 组织密度，kg/m³
c = 3600         # 组织比热，J/(kg·K)
rho_b = 1000     # 血液密度，kg/m³
c_b = 4186       # 血液比热，J/(kg·K)
omega_b = 0.001  # 血液灌注率，1/s
T_a = 37.0       # 动脉血温度，°C
q_m = 500        # 代谢产热，W/m³

# 特征长度
delta = np.sqrt(k / (rho_b * c_b * omega_b))
print(f"特征长度 δ = {delta*1000:.2f} mm")

# 表面温度
T_s = 37.0  # 皮肤表面

# 解析解
x = np.linspace(0, 0.05, 100)  # 0-50mm
T_steady = T_a + q_m/(rho_b*c_b*omega_b) + (T_s - T_a - q_m/(rho_b*c_b*omega_b)) * np.exp(-x/delta)

print(f"表面温度: {T_steady[0]:.2f}°C")
print(f"深部温度: {T_steady[-1]:.2f}°C")

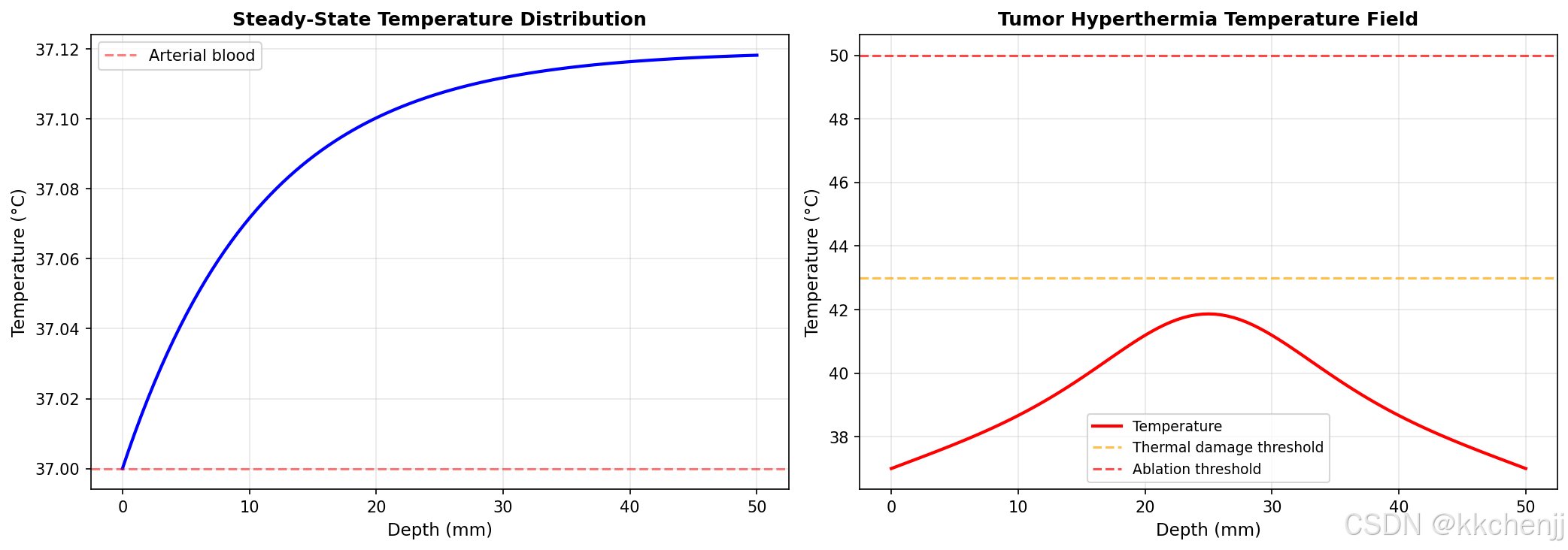

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

ax1 = axes[0]
ax1.plot(x*1000, T_steady, 'b-', linewidth=2)
ax1.axhline(y=T_a, color='r', linestyle='--', alpha=0.5, label='Arterial blood')
ax1.set_xlabel('Depth (mm)', fontsize=11)
ax1.set_ylabel('Temperature (°C)', fontsize=11)
ax1.set_title('Steady-State Temperature Distribution', fontsize=12, fontweight='bold')
ax1.legend(fontsize=10)
ax1.grid(True, alpha=0.3)

print("\n" + "="*60)
print("仿真2：肿瘤热疗温度场")
print("="*60)

# 一维热疗模型
L = 0.05  # 组织厚度，m
Nx = 101
dx = L / (Nx - 1)
x = np.linspace(0, L, Nx)

# 热源（射频消融）
def heat_source(x, center, width, q_max):
    return q_max * np.exp(-((x - center)**2) / (2*width**2))

center = 0.025  # 肿瘤中心
width = 0.005   # 热源宽度
q_max = 50000   # 最大热生成率，W/m³

q_heat = heat_source(x, center, width, q_max)

# 数值求解
A = np.zeros((Nx, Nx))
b = np.zeros(Nx)

for i in range(1, Nx-1):
    A[i, i-1] = k / dx**2
    A[i, i] = -2*k/dx**2 - rho_b*c_b*omega_b
    A[i, i+1] = k / dx**2
    b[i] = -rho_b*c_b*omega_b*T_a - q_m - q_heat[i]

# 边界条件
A[0, 0] = 1
b[0] = T_s  # 皮肤表面
A[-1, -1] = 1
b[-1] = T_a  # 深部恒温

T_hyperthermia = np.linalg.solve(A, b)

# 找到最高温度
T_max = np.max(T_hyperthermia)
x_max = x[np.argmax(T_hyperthermia)]
print(f"最高温度: {T_max:.2f}°C (位置: {x_max*1000:.1f}mm)")

# 热损伤评估（Arrhenius模型）
# 简化：计算超过43°C的区域
damage_zone = x[T_hyperthermia > 43]
if len(damage_zone) > 0:
    print(f"热损伤区域: {damage_zone[0]*1000:.1f} - {damage_zone[-1]*1000:.1f} mm")

ax2 = axes[1]
ax2.plot(x*1000, T_hyperthermia, 'r-', linewidth=2, label='Temperature')
ax2.axhline(y=43, color='orange', linestyle='--', alpha=0.7, label='Thermal damage threshold')
ax2.axhline(y=50, color='red', linestyle='--', alpha=0.7, label='Ablation threshold')
ax2.set_xlabel('Depth (mm)', fontsize=11)
ax2.set_ylabel('Temperature (°C)', fontsize=11)
ax2.set_title('Tumor Hyperthermia Temperature Field', fontsize=12, fontweight='bold')
ax2.legend(fontsize=9)
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/bioheat_analysis.png', dpi=150, bbox_inches='tight')
plt.close()

print("图1：生物传热分析已保存")

print("\n" + "="*60)

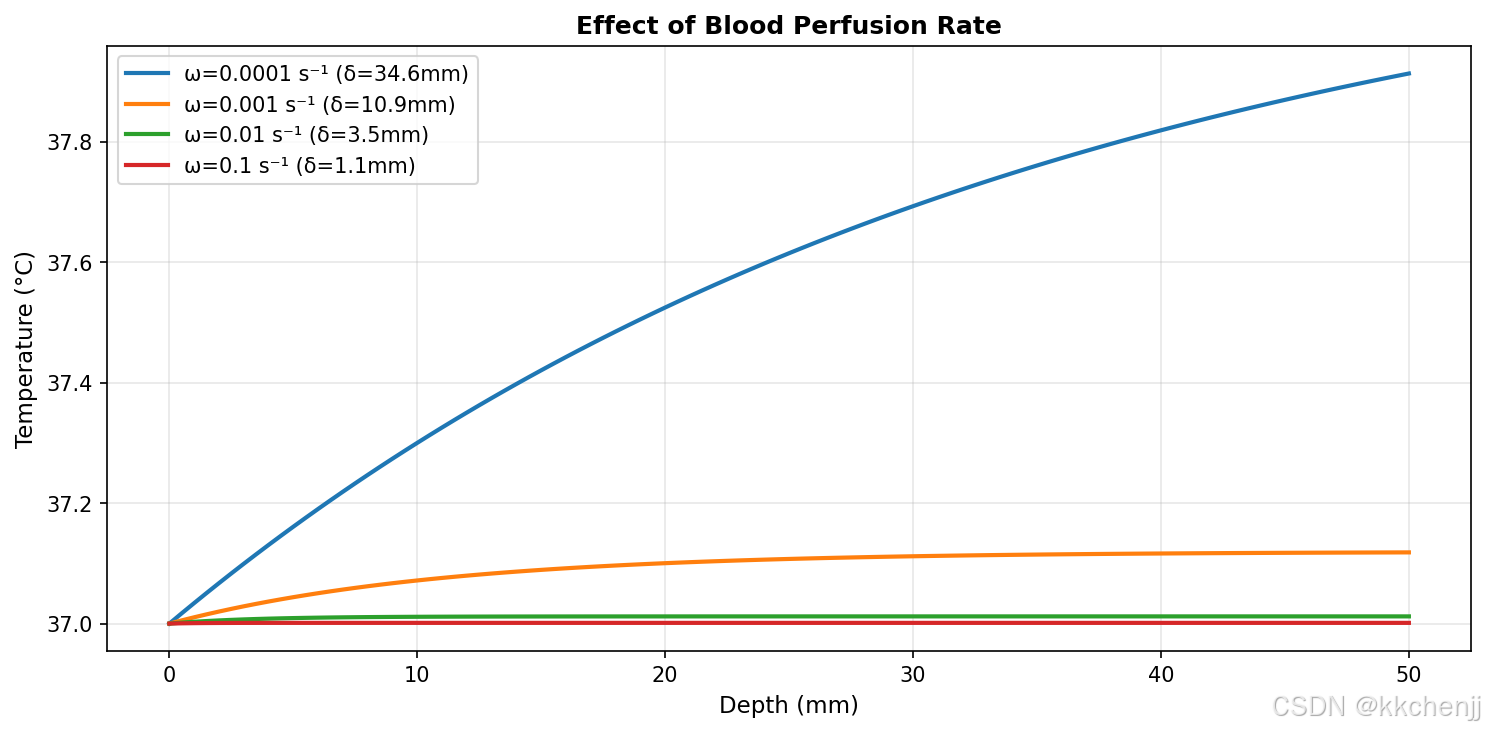

print("仿真3：血液灌注率影响")
print("="*60)

# 不同灌注率
omega_range = [0.0001, 0.001, 0.01, 0.1]  # 1/s
labels = ['0.0001', '0.001', '0.01', '0.1']

fig, ax = plt.subplots(figsize=(10, 5))

for omega, label in zip(omega_range, labels):
    delta_val = np.sqrt(k / (rho_b * c_b * omega))
    T_profile = T_a + q_m/(rho_b*c_b*omega) + (T_s - T_a - q_m/(rho_b*c_b*omega)) * np.exp(-x/delta_val)
    ax.plot(x*1000, T_profile, linewidth=2, label=f'ω={label} s⁻¹ (δ={delta_val*1000:.1f}mm)')

ax.set_xlabel('Depth (mm)', fontsize=11)
ax.set_ylabel('Temperature (°C)', fontsize=11)
ax.set_title('Effect of Blood Perfusion Rate', fontsize=12, fontweight='bold')
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/perfusion_effect.png', dpi=150, bbox_inches='tight')
plt.close()

print("图2：血液灌注影响已保存")

print("\n" + "="*60)
print("仿真4：低温冷冻前沿")
print("="*60)

# 简化冷冻模型
T_freeze = -20  # 冷冻探针温度，°C
T_body = 37     # 体温，°C
k_ice = 2.2     # 冰导热系数
k_tissue = 0.5  # 组织导热系数
L_latent = 334e3  # 相变潜热

# 准稳态近似
# 冷冻前沿位置随时间变化
r_freeze = []
times_freeze = np.linspace(0, 600, 100)  # 10分钟

for t in times_freeze:
    # 简化模型：r ~ sqrt(t)
    if t > 0:
        r = 0.005 * np.sqrt(t)  # 5mm/sqrt(s) * sqrt(t)
        r_freeze.append(min(r, 0.03))
    else:
        r_freeze.append(0)

fig, ax = plt.subplots(figsize=(10, 5))
ax.plot(times_freeze, np.array(r_freeze)*1000, 'b-', linewidth=2)
ax.set_xlabel('Time (s)', fontsize=11)
ax.set_ylabel('Freezing Front Radius (mm)', fontsize=11)
ax.set_title('Cryoablation Freezing Front Propagation', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/freezing_front.png', dpi=150, bbox_inches='tight')
plt.close()

print("图3：冷冻前沿已保存")

print("\n" + "="*60)
print("仿真4：肿瘤热疗温度场仿真")
print("="*60)

# 肿瘤热疗参数
L_tumor = 0.03  # m，肿瘤直径
L_tissue = 0.1  # m，计算域

# 组织参数
k_tissue = 0.5  # W/(m·K)
rho_tissue = 1000  # kg/m³
c_tissue = 3600  # J/(kg·K)
omega_b_tissue = 0.0005  # 1/s，正常组织灌注
omega_b_tumor = 0.002  # 1/s，肿瘤高灌注
Q_m_tissue = 400  # W/m³，代谢产热
Q_m_tumor = 800  # W/m³，肿瘤高代谢

# 血液参数
T_blood = 37  # °C
rho_b = 1060  # kg/m³
c_b = 3800  # J/(kg·K)

# 射频消融参数
q_rfa = 5e5  # W/m³，RFA热生成（肿瘤区域）

# 数值参数
Nx_bio = 51
dx_bio = L_tissue / (Nx_bio - 1)
x_bio = np.linspace(0, L_tissue, Nx_bio)

# 定义区域
tumor_center = L_tissue / 2
tumor_radius = L_tumor / 2

# 构建矩阵
A_bio = np.zeros((Nx_bio, Nx_bio))
b_bio = np.zeros(Nx_bio)

for i in range(Nx_bio):
    x_pos = x_bio[i]
    dist_from_center = abs(x_pos - tumor_center)

    # 判断是否在肿瘤内
    in_tumor = dist_from_center <= tumor_radius

    # 选择参数
    omega = omega_b_tumor if in_tumor else omega_b_tissue
    Q_m = Q_m_tumor if in_tumor else Q_m_tissue
    q_source = q_rfa if in_tumor else 0

    if i == 0 or i == Nx_bio - 1:
        # 边界条件（体温）
        A_bio[i, i] = 1
        b_bio[i] = 37  # °C
    else:
        # 内部节点（Pennes方程离散）
        A_bio[i, i-1] = k_tissue / dx_bio**2
        A_bio[i, i] = -2 * k_tissue / dx_bio**2 - omega * rho_b * c_b
        A_bio[i, i+1] = k_tissue / dx_bio**2
        b_bio[i] = -omega * rho_b * c_b * T_blood - Q_m - q_source

T_bio = np.linalg.solve(A_bio, b_bio)

# 可视化
fig, ax = plt.subplots(figsize=(12, 6))
ax.plot(x_bio*1000, T_bio, 'b-', linewidth=2)
ax.axvline(x=(tumor_center-tumor_radius)*1000, color='r', linestyle='--', alpha=0.5, label='Tumor boundary')
ax.axvline(x=(tumor_center+tumor_radius)*1000, color='r', linestyle='--', alpha=0.5)
ax.axhline(y=42, color='orange', linestyle=':', alpha=0.7, label='Hyperthermia threshold (42°C)')
ax.axhline(y=50, color='red', linestyle=':', alpha=0.7, label='Ablation threshold (50°C)')
ax.set_xlabel('Position (mm)', fontsize=11)
ax.set_ylabel('Temperature (°C)', fontsize=11)
ax.set_title('Tumor Hyperthermia Temperature Distribution', fontsize=12, fontweight='bold')
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/tumor_hyperthermia.png', dpi=150, bbox_inches='tight')
plt.close()

print(f"肿瘤中心温度: {T_bio[Nx_bio//2]:.1f}°C")
print("图4：肿瘤热疗温度场已保存")

print("\n" + "="*60)
print("仿真5：皮肤烧伤程度评估")
print("="*60)

# 皮肤分层参数
# 表皮、真皮、皮下组织
layers = [
    {'name': 'Epidermis', 'thickness': 0.0001, 'k': 0.21, 'rho': 1200, 'c': 3600},
    {'name': 'Dermis', 'thickness': 0.002, 'k': 0.37, 'rho': 1200, 'c': 3300},
    {'name': 'Subcutaneous', 'thickness': 0.01, 'k': 0.16, 'rho': 1000, 'c': 3000}
]

# 烧伤条件
T_burn = 100  # °C，热源温度
h_burn = 100  # W/(m²·K)，接触换热
t_burn_duration = [1, 5, 10, 30]  # 秒，接触时间

# 烧伤阈值（Arrhenius模型简化）
def burn_degree(T, t):
    """评估烧伤程度"""
    if T < 44:
        return 0  # 无烧伤
    elif T < 50 and t < 10:
        return 1  # 一度
    elif T < 55 and t < 30:
        return 2  # 二度
    else:
        return 3  # 三度

# 一维瞬态分析
L_skin = sum([layer['thickness'] for layer in layers])
Nx_skin = 51
dx_skin = L_skin / (Nx_skin - 1)

# 材料属性插值
def get_properties(x):
    pos = 0
    for layer in layers:
        if pos <= x < pos + layer['thickness']:
            return layer['k'], layer['rho'], layer['c']
        pos += layer['thickness']
    return layers[-1]['k'], layers[-1]['rho'], layers[-1]['c']

# 不同时间的温度分布
fig, axes = plt.subplots(2, 2, figsize=(14, 10))
axes = axes.flatten()

for idx, t_duration in enumerate(t_burn_duration):
    dt_skin = 0.001
    Nt_skin = int(t_duration / dt_skin)

    T_skin = np.ones(Nx_skin) * 37  # 初始体温

    for n in range(Nt_skin):
        T_old = T_skin.copy()

        for i in range(1, Nx_skin-1):
            x_pos = i * dx_skin
            k_s, rho_s, c_s = get_properties(x_pos)
            alpha_s = k_s / (rho_s * c_s)

            T_skin[i] = T_old[i] + alpha_s * dt_skin / dx_skin**2 * \
                       (T_old[i+1] - 2*T_old[i] + T_old[i-1])

        # 边界条件
        T_skin[0] = (h_burn * T_burn + k_s/dx_skin * T_skin[1]) / (h_burn + k_s/dx_skin)
        T_skin[-1] = 37  # 深层体温

    # 绘制
    ax = axes[idx]
    x_skin_mm = np.linspace(0, L_skin*1000, Nx_skin)
    ax.plot(x_skin_mm, T_skin, 'b-', linewidth=2)
    ax.axhline(y=44, color='orange', linestyle='--', alpha=0.5, label='1st degree')
    ax.axhline(y=50, color='red', linestyle='--', alpha=0.5, label='2nd degree')
    ax.axhline(y=55, color='darkred', linestyle='--', alpha=0.5, label='3rd degree')

    # 标记层边界
    pos = 0
    for layer in layers:
        pos += layer['thickness'] * 1000
        ax.axvline(x=pos, color='gray', linestyle=':', alpha=0.3)

    ax.set_xlabel('Depth (mm)', fontsize=10)
    ax.set_ylabel('Temperature (°C)', fontsize=10)
    ax.set_title(f'Burn at t={t_duration}s', fontsize=11, fontweight='bold')
    ax.legend(fontsize=8)
    ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/skin_burn_analysis.png', dpi=150, bbox_inches='tight')
plt.close()

print("图5：皮肤烧伤程度评估已保存")
print("\n所有仿真完成！")

---

4. 医学应用

4.1 肿瘤热疗

• 射频消融（RFA）
• 微波消融（MWA）
• 高强度聚焦超声（HIFU）
• 磁热疗

4.2 低温手术

• 冷冻消融
• 冷冻免疫
• 冷冻保存

---

5. 生物传热模型对比

5.1 Pennes方程

形式：
$$\rho c_p\frac{\partial T}{\partial t}=k{\nabla }^{2}T+{\omega }_b{\rho }_b{c}_{pb}(T_a-T)+Q_m$$

优点：

• 形式简单
• 参数易测量
• 广泛应用

局限：

• 忽略血液预平衡
• 各向同性假设
• 均匀灌注假设

5.2 Chen-Holmes模型

考虑血液预平衡：
$$\rho c_p\frac{\partial T}{\partial t}=\nabla \cdot (k_{eff}\nabla T)+{\omega }_b{\rho }_b{c}_{pb}(T_{a,eff}-T)+Q_m$$

5.3 Weinbaum-Jiji模型

考虑血管对传热的影响：
$$\rho c_p\frac{\partial T}{\partial t}=\nabla \cdot (k_{eff}\nabla T)+\nabla \cdot ({\mathbf{q}}_p)+Q_m$$

其中${\mathbf{q}}_p$为血管灌注热流。

5.4 模型选择指南

应用场景	推荐模型	原因
全身热调节	Pennes	简单有效
局部热疗	Pennes/Chen-Holmes	考虑预平衡
微血管网络	Weinbaum-Jiji	详细血管结构
冷冻治疗	Pennes	低温下血液灌注低

---

6. 本章小结

生物传热模型考虑了血液灌注和代谢产热等特殊机制，Pennes方程是经典工具，数值模拟为医学热治疗提供了重要的设计和优化手段。

核心内容

1. Pennes方程：

   • 血液灌注项
   • 代谢产热项
   • 生物组织参数

2. 数值方法：

   • 有限差分法
   • 有限元法
   • 边界条件处理

3. 医学应用：

   • 肿瘤热疗
   • 冷冻治疗
   • 冷冻保存

工程价值

1. 医学工程：热疗设备设计
2. 生物力学：组织热损伤评估
3. 运动科学：体温调节研究
4. 航天医学：极端环境热生理

生物传热是传热学与生物医学工程的交叉领域，对于发展先进医疗技术具有重要意义。
