MATLAB代码：基于模型预测算法的含储能微网双层能量管理模型 关键词：储能优化 模型预测控制MPC 微网 优化调度 能量管理 参考文档：《A Two-layer Energy Management System for Microgrids with Hybrid Energy Storage considering Degradation Costs》完全复现 仿真平台：MATLAB平台 主要内容：代码主要做的是一个微网双层优化调度模型，微网聚合单元包括风电、光伏、储能以及超级电容器，在微网的运行成本层面考虑了电池的退化成本，对其全寿命周期进行建模，并转换为实时相关的短期成本，采用双层调度模型，上层为EMS系统最小化总运行成本，下层为EMS消除预测误差引起的波动最小，更加创新，而且求解的效果更好，店主已经对代码进行了深入的加工和处理，出图效果非常好，代码质量非常高！ 实现效果：具体如下 这段代码看起来是一个较大的程序，包含了多个功能和模块。我将按照你的要求，尽量详细地解释每个部分的功能和工作。 首先，代码开头使用了一些命令来清除命令窗口和添加路径。这些命令不会对程序的功能产生影响，只是为了提供更好的命令行界面。 接下来是一段不允许修改的代码，它定义了一些全局变量和函数，以及一些选项和参数。这部分代码的目的是为后面的算法选择和输出提供支持。 然后是程序的初始化部分，它定义了两个全局变量`fst_output_data`和`snd_output_data`，并将它们初始化为空数组。接着，程序调用了`fcnSetStageParam`函数来设置`fst`和`snd`两个结构体的参数。 接下来是数据导入部分，程序导入了一些数据文件，并将数据存储在变量`mpcdata`、`pv_5m_data_all`和`wind_5m_data_all`中。这些数据文件包含了一些时间序列数据，用于后续的计算和分析。 然后是非线性模型预测控制（Nonlinear Model Predictive Control，NMPC）算法的第一层迭代部分。在这个循环中，程序会读取一些数据，并进行第一层的模型预测控制计算。具体的计算过程在`fst_mpc`函数中实现。 在第一层迭代的过程中，程序会进行第二层的初始化操作。这部分代码定义了一些变量，并根据条件进行赋值。然后，程序进入第二层的迭代循环，进行第二层的模型预测控制计算。具体的计算过程在`snd_mpc`函数中实现。 第二层迭代结束后，程序会更新一些变量，并继续进行第一层的迭代。整个过程会循环执行，直到达到指定的迭代次数。 在整个程序的最后，程序会根据计算结果绘制一些图形，并保存一些数据。这些图形包括储能充放电功率、储能SOC值、发电功率、负荷参数曲线等。 总的来说，这段代码实现了一个复杂的非线性模型预测控制算法，涉及到了数据导入、参数设置、模型计算、迭代循环和结果输出等多个方面。在阅读代码时，你可以根据注释和函数调用来理解每个部分的功能和作用。

本文档将从整体架构、核心模块、关键参数、运行流程及应用价值五个维度，详细解析基于模型预测控制（MPC）的含储能微网双层能量管理MATLAB代码，清晰呈现各模块功能及模块间协同逻辑。

一、整体架构：双层MPC控制体系

代码采用“上层-下层”双层MPC架构，通过分层优化实现微网能量的精细化管理，兼顾长周期经济性与短周期稳定性，具体架构如下：

层级	核心功能	控制周期	优化目标	状态变量	控制变量
上层（fst）	长周期能量规划，平衡风光荷功率，确定电池基础调度策略	较长（基于小时级数据）	最小化购电成本+电池损耗成本	累计放电深度（x1）、电池SOC（x2）	发电功率（u1）、电池功率（u2）
下层（snd）	短周期实时调节，修正上层策略，引入超级电容平抑波动	较短（5分钟级数据）	跟踪上层参考值+超级电容SOC约束	累计放电深度（x1）、电池SOC（x2）、超级电容SOC（x3）	发电功率（u1）、电池功率（u2）、超级电容功率（u3）

双层架构的协同逻辑为：上层通过预测较长周期内的负荷、风光出力，生成基础控制参考值（u0_ref）；下层基于5分钟级高频数据，在跟踪上层参考值的同时，利用超级电容快速响应特性，平抑功率波动，最后将修正后的状态反馈给上层，实现闭环优化。

二、核心模块功能解析

代码按“数据处理-约束控制-成本计算-动态仿真-求解执行”分为五大核心模块，各模块下包含多个功能函数，具体功能如下：

2.1 数据处理模块：数据导入与参数初始化

该模块负责微网基础数据导入、电池参数定义及优化算法参数配置，为双层MPC提供输入数据与初始参数。

• fcnImportData.m：导入外部数据，包括微网负荷（load）、光伏出力（PV）、风电出力（wind）的时序数据（来自dataall.csv），以及实时电价数据（来自priceseq_RT.csv），并存储为mpcData结构体供后续调用。
• batteryModel.m：定义锂电池核心参数，包括电池类型（Li-ion）、容量（12kWh）、寿命参数（A=5000，b=2）、充放电功率限制（放电4kW，充电-4kW）、价格（600$/kWh）及SOC运行范围（10%-90%），同时计算电池总价值（totalprice=容量×单价）。
• fcnSetStageParam.m：分别初始化上层（fst）与下层（snd）的MPC参数，包括迭代次数（fst.iter=48次，snd.iter=12次）、预测时域（fst.horizon=48，snd.horizon=12）、初始控制量（u0）、初始状态（xmeasure），并绑定各层级对应的成本函数、约束函数与系统模型函数。
• fcnChooseAlgorithm.m：配置优化算法基础参数，包括收敛精度（tol_opt=1e-8）、算法类型（默认1=内点法，0=主动集法，2=信赖域反射法）、打印等级（iprint=5）及数据打印函数（printClosedloopData），若未输入参数则使用默认值。
• fcnChooseOption.m：根据fcnChooseAlgorithm选择的算法类型，配置该算法的详细参数，例如内点法的最大迭代次数（2000）、有限差分类型（forward）、 Hessian矩阵更新方式（bfgs）等，确保优化算法稳定运行。

2.2 约束控制模块：线性与非线性约束定义

该模块通过线性约束（等式/不等式）与非线性约束，限制控制变量（功率）与状态变量（SOC）的取值范围，保证微网运行安全。

2.2.1 线性约束函数：功率平衡与变量边界

线性约束包括等式约束（功率平衡）与不等式约束（控制变量上下限），不同层级的约束函数分别适配其控制变量数量。

• l_constraints.m（上层线性约束）：
• 等式约束（Aeq, beq）：Aeq=[1 1]，beq=mpcModel.net_load(k)，确保“发电功率（u1）+电池功率（u2）=净负荷（负荷×2 - 光伏/3 - 风电）”，满足功率实时平衡。
• 边界约束（lb, ub）：u1的上下限为[-5,10]kW，u2的上下限为电池充放电功率限制（battery.power=[4,-4]）。
• sndlconstraints.m（下层线性约束）：
• 等式约束（Aeq, beq）：Aeq=[1 1 1]，beq=netloaddata(k)，在下层增加超级电容功率（u3），确保“u1+u2+u3=净负荷”，适配三层控制变量的功率平衡。
• 边界约束（lb, ub）：基于上层参考值（u0ref）动态调整边界，例如当u0ref(1,k)与u0ref(1,k+1)均为正时，u1的上限为较大值×1.2（f=1.2）、下限为较小值×0.8（g=0.8）；同时限制u3的上下限为[-10,10]kW，u2的边界根据u0ref(2,k)正负动态调整（正为0到u0ref(2,k)×1.4，负为u0ref(2,k)×1.4到0）。

2.2.2 非线性约束函数：SOC安全限制

非线性约束主要针对储能系统的SOC状态，防止过充过放，保障储能寿命。

• nl_constraints.m（上层非线性约束）：定义电池SOC的上下限约束，c(1)=x(2)-battery.range(2)（限制SOC≤90%），c(2)=battery.range(1)-x(2)（限制SOC≥10%），无等式约束（ceq=[]）。
• sndnlconstraints.m（下层非线性约束）：在电池SOC约束基础上，增加超级电容SOC约束，c(3)=-x(3)（限制超级电容SOC≥0%），c(4)=x(3)-100（限制超级电容SOC≤100%），适配下层双储能（电池+超级电容）的状态管理。
• nonlinearconstraints.m / sndnonlinearconstraints.m：遍历预测时域内的每个时刻，调用对应层级的非线性约束函数（nlconstraints/sndnlconstraints），汇总全时域的非线性约束；同时在时域末端调用终端约束函数（nlterminalconstraints/sndnl_terminalconstraints），确保末端状态满足SOC安全限制。

2.3 成本计算模块：经济成本与损耗成本量化

该模块通过运行成本与终端成本，量化微网运行的经济性，作为MPC优化的目标函数。

2.3.1 运行成本函数：实时成本计算

运行成本包括购电成本与储能损耗成本，不同层级的成本计算逻辑适配其控制目标。

• runningcosts.m（上层运行成本）：
• 购电成本：当发电功率u(1)≥0（购电）时，成本为“电价×u(1)”；当u(1)<0（售电）时，成本为“0.8×电价×u(1)”（售电收益折减）。
• 电池损耗成本：基于电池寿命模型，系数coeff=totalprice/(2×A×capacity^b)，当电池功率与累计放电深度同号（u(2)*x(1)≥0）时，损耗成本为coeff×(abs(x(1)+u(2))^b - abs(x(1))^b)；异号时为coeff×abs(u(2))^b，量化电池充放电过程中的容量损耗成本。
• snd_runningcosts.m（下层运行成本）：
• 跟踪成本：增加“控制变量与上层参考值的偏差平方和”（(u(1)-u0ref(1,k))² + (u(2)-u0ref(2,k))²），确保下层控制跟踪上层策略。
• 损耗成本：与上层一致，仅计算电池损耗成本（超级电容损耗未提及，默认忽略或已包含在边界中）。

2.3.2 终端成本函数：末端状态惩罚

终端成本用于优化时域末端的状态，保证系统稳定。

• terminalcosts.m（上层终端成本）：无末端惩罚，cost=0.0，仅依赖运行成本优化。
• snd_terminalcosts.m（下层终端成本）：对超级电容SOC进行惩罚，cost=(x(3)-50)²，引导超级电容末端SOC回归50%的中间状态，为下一时域优化预留调节空间。

2.3.3 总成本函数：全时域成本汇总

• costfunction.m（上层总成本）：调用computeOpenloopSolution计算全时域状态（x），遍历预测时域，累加各时刻的运行成本（runningcosts），最后叠加终端成本（terminalcosts），得到上层总优化成本。
• sndcostfunction.m（下层总成本）：调用sndcomputeOpenloopSolution计算全时域状态，累加各时刻的下层运行成本（sndrunningcosts），并叠加0.5倍的终端成本（sndterminalcosts），平衡运行成本与末端状态惩罚。

2.4 动态仿真模块：状态演化与时域预测

该模块通过系统模型与开环求解，模拟全预测时域内的状态变量（SOC、累计放电深度）演化过程，为成本计算与约束验证提供状态数据。

• system_model.m（上层系统模型）：定义上层状态演化逻辑，x(1)（累计放电深度）：当u(2)x(1)≥0时，x(1) = x0(1)+u(2)；异号时，x(1)=u(2)；x(2)（电池SOC）：x(2)=x0(2) - u(2)(100/capacity)，即SOC变化量与电池充放电功率成正比（功率为正放电，SOC降低；负充电，SOC升高）。
• sndsystemmodel.m（下层系统模型）：在下层增加超级电容状态演化，x(1)=x0(1)+u(2)/12（5分钟级数据，将功率折算为小时级累计量）；x(2)=x0(2)-u(2)/12(100/capacity)；x(3)（超级电容SOC）=x0(3)-u(3)/12(100/1)（超级电容容量按1kWh计算）。
• computeOpenloopSolution.m / sndcomputeOpenloopSolution.m：以初始状态（mpcModel.xmeasure）为起点，遍历预测时域，调用对应层级的系统模型（systemmodel/sndsystemmodel），计算每个时刻的状态（x(k+1,:)），生成全时域的开环状态序列，供成本函数与约束函数调用。
• dynamic.m / snddynamic.m：作为系统模型的调用接口，直接传递系统模型函数（system/sndsystem_model）、初始状态（x0）与控制量（u），输出下一时刻状态（x），简化开环求解中的状态计算逻辑。

2.5 求解执行模块：MPC优化与迭代运行

该模块负责调用优化算法求解MPC问题，并实现双层迭代运行，输出最终的控制策略与状态序列。

• solveOptimalControlProblem.m（上层求解）：
• 约束聚合：遍历预测时域，调用上层线性约束函数（l_constraints），通过blkdiag（分块对角矩阵）聚合全时域的线性等式/不等式约束（A, b, Aeq, beq）与变量边界（lb, ub）。
• 优化求解：调用MATLAB优化函数fmincon，以上层总成本函数（costfunction）为目标，输入聚合后的线性约束、非线性约束（nonlinearconstraints）与算法参数（option），求解得到最优控制量（u_new）、成本值（V）、收敛标志（exitflag）与输出信息（output）。
• sndsolveOptimalControlProblem.m（下层求解）：逻辑与上层一致，差异在于调用下层线性约束函数（sndlconstraints）、下层总成本函数（sndcostfunction）与下层非线性约束函数（snd_nonlinearconstraints），适配下层的控制变量与约束要求。
• fstmpc.m（上层MPC执行）：计算上层净负荷（netload=load×2 - PV/3 - wind），调用solveOptimalControlProblem求解最优控制量（u0），记录计算时间（t_Elapsed），并通过printSolution打印迭代次数、控制量、状态与收敛信息；最后调用computeOpenloopSolution生成全时域状态（x）与控制量（u），供下层作为参考值。
• sndmpc.m（下层MPC执行）：与上层逻辑一致，差异在于使用5分钟级高频光伏（pv5mdataall）与风电（wind5mdataall）数据，调用sndsolveOptimalControlProblem求解，输出修正后的控制量（udyn）与状态（xdyn），并反馈给上层。
• shiftHorizon.m（时域平移）：在每次迭代后，将控制量序列向右平移（u0 = [u(:,2:end) u(:,end)]），即丢弃已执行的第一个控制量，将最后一个控制量复制作为新的末端控制量，为下一次迭代提供初始控制猜测，加速优化收敛。
• printClosedloopData.m / printSolution.m：printClosedloopData按层级（上层2个状态/下层3个状态）格式化打印迭代信息（迭代次数、控制量、状态、计算时间），并将数据存储到全局变量（fstoutputdata/sndoutputdata）；printSolution根据收敛标志（exitflag）打印对应提示（如无可行解、迭代超界等），便于调试与结果分析。

三、关键参数说明

代码中的关键参数决定了MPC的优化效果与微网运行特性，核心参数分类如下：

参数类别	参数名称	取值（上层/下层）	功能作用
MPC基础参数	迭代次数（iter）	48/12	上层迭代48次（对应24小时×2），下层迭代12次（对应1小时×12个5分钟）

| | 预测时域（horizon） | 48/12 | 上层预测48个时刻，下层预测12个时刻，时域长度与迭代次数匹配，确保全周期覆盖 |

| | 初始状态（xmeasure） | [0.0,50]/[0.0,50,50] | 上层初始累计放电深度0、电池SOC50%；下层增加超级电容初始SOC50% |

| | 初始控制量（u0） | [4.99999;0.00001]/参考值生成 | 上层初始发电功率近5kW、电池功率近0；下层由上层参考值（u0_ref）初始化 |

| 优化算法参数 | 收敛精度（tol_opt） | 1e-8（统一） | 控制目标函数与约束的收敛阈值，精度越高优化结果越优但计算时间越长 |

| | 算法类型（opt_option） | 1（内点法，统一） | 内点法适用于大规模约束优化，兼顾收敛速度与稳定性 |

| | 最大迭代次数 | 10000（上层）/2000（下层） | 限制优化算法的最大迭代步数，避免计算超时 |

MATLAB代码：基于模型预测算法的含储能微网双层能量管理模型 关键词：储能优化 模型预测控制MPC 微网 优化调度 能量管理 参考文档：《A Two-layer Energy Management System for Microgrids with Hybrid Energy Storage considering Degradation Costs》完全复现 仿真平台：MATLAB平台 主要内容：代码主要做的是一个微网双层优化调度模型，微网聚合单元包括风电、光伏、储能以及超级电容器，在微网的运行成本层面考虑了电池的退化成本，对其全寿命周期进行建模，并转换为实时相关的短期成本，采用双层调度模型，上层为EMS系统最小化总运行成本，下层为EMS消除预测误差引起的波动最小，更加创新，而且求解的效果更好，店主已经对代码进行了深入的加工和处理，出图效果非常好，代码质量非常高！ 实现效果：具体如下 这段代码看起来是一个较大的程序，包含了多个功能和模块。我将按照你的要求，尽量详细地解释每个部分的功能和工作。 首先，代码开头使用了一些命令来清除命令窗口和添加路径。这些命令不会对程序的功能产生影响，只是为了提供更好的命令行界面。 接下来是一段不允许修改的代码，它定义了一些全局变量和函数，以及一些选项和参数。这部分代码的目的是为后面的算法选择和输出提供支持。 然后是程序的初始化部分，它定义了两个全局变量`fst_output_data`和`snd_output_data`，并将它们初始化为空数组。接着，程序调用了`fcnSetStageParam`函数来设置`fst`和`snd`两个结构体的参数。 接下来是数据导入部分，程序导入了一些数据文件，并将数据存储在变量`mpcdata`、`pv_5m_data_all`和`wind_5m_data_all`中。这些数据文件包含了一些时间序列数据，用于后续的计算和分析。 然后是非线性模型预测控制（Nonlinear Model Predictive Control，NMPC）算法的第一层迭代部分。在这个循环中，程序会读取一些数据，并进行第一层的模型预测控制计算。具体的计算过程在`fst_mpc`函数中实现。 在第一层迭代的过程中，程序会进行第二层的初始化操作。这部分代码定义了一些变量，并根据条件进行赋值。然后，程序进入第二层的迭代循环，进行第二层的模型预测控制计算。具体的计算过程在`snd_mpc`函数中实现。 第二层迭代结束后，程序会更新一些变量，并继续进行第一层的迭代。整个过程会循环执行，直到达到指定的迭代次数。 在整个程序的最后，程序会根据计算结果绘制一些图形，并保存一些数据。这些图形包括储能充放电功率、储能SOC值、发电功率、负荷参数曲线等。 总的来说，这段代码实现了一个复杂的非线性模型预测控制算法，涉及到了数据导入、参数设置、模型计算、迭代循环和结果输出等多个方面。在阅读代码时，你可以根据注释和函数调用来理解每个部分的功能和作用。

| 储能参数 | 电池容量 | 12kWh（统一） | 决定电池的最大充放电能量，影响SOC变化速率 |

| | 电池SOC范围 | 10%-90%（统一） | 防止电池过充过放，延长寿命 |

| | 超级电容容量 | 1kWh（下层） | 适配5分钟级快速响应，平抑短期功率波动 |

| | 电池寿命参数（A,b） | 5000,2（统一） | 用于计算电池损耗成本，A为寿命系数，b为指数系数 |

| 成本参数 | 电价折减系数 | 0.8（上层售电） | 售电收益按购电成本的80%计算，反映实际电网的购售电差价 |

| | 超级电容终端惩罚系数 | 1（下层） | 末端SOC与50%偏差的平方惩罚，引导中间状态 |

四、运行流程详解

代码的运行流程以main_execution1.m为入口，实现双层MPC的迭代优化，具体步骤如下：

步骤1：环境初始化与数据导入

1. 清除工作区变量（clear）、清空命令行（clc），添加所有功能函数所在路径（addpath），确保函数可调用。
2. 初始化全局变量（fstoutputdata、sndoutputdata），用于存储双层迭代的输出数据。
3. 调用fcnSetStageParam分别初始化上层（fst）与下层（snd）的MPC参数，包括迭代次数、预测时域、初始状态与绑定函数。
4. 调用fcnImportData导入负荷、风光出力、电价数据，以及5分钟级的光伏（pv5mdataall）与风电（wind5mdataall）高频数据，记录数据导入时间。
5. 调用fcnChooseOption配置优化算法参数（option），供后续求解使用。

步骤2：上层MPC迭代（长周期规划）

1. 初始化上层迭代计数器（fst.mpciter=0），进入循环（循环条件：fst.mpciter < fst.iter）。
2. 读取当前迭代周期的负荷、光伏、风电、电价数据（从mpcdata中按迭代次数截取，长度为预测时域）。
3. 调用fstmpc计算上层最优控制量（udyn）与状态（x_dyn），并打印迭代信息（控制量、状态、计算时间、收敛标志）。
4. 为下层MPC准备数据：将上层的负荷、电价数据按“1个上层时刻对应snd.iter个下层时刻”复制，生成下层的loadall、priceall；将上层的控制量（udyn）增加超级电容维度（初始0），生成下层的参考值（u0ref）；初始化下层的初始状态（snd.xmeasure，首次为上层初始状态+超级电容50%，后续为上一次下层的末端状态）。
5. 进入下层MPC迭代（短周期调节）。

步骤3：下层MPC迭代（短周期调节）

1. 初始化下层迭代计数器（snd.mpciter=0），进入循环（循环条件：snd.mpciter < snd.iter）。
2. 读取当前迭代周期的5分钟级高频光伏、风电数据（从pv5mdataall、wind5mdataall中按上层迭代次数+下层迭代次数截取），以及下层的负荷、电价数据（从loadall、priceall中截取）。
3. 调用sndmpc计算下层最优控制量（udyn）与状态（x_dyn），打印迭代信息。
4. 下层时域平移：调用shiftHorizon将当前控制量（udyn）平移，作为下一次下层迭代的初始控制猜测（snd.u0）；更新下层初始状态（snd.xmeasure）为当前状态的下一时刻值（xdyn(2,:)）。
5. 记录下层迭代数据：将当前状态（xdyn(1,:)）、控制量（udyn(:,1)'）分别存入snd.x、snd.u；下层迭代计数器加1，直至完成所有迭代。

步骤4：上层迭代更新与数据记录

1. 下层迭代完成后，更新上层初始状态（fst.xmeasure）为下层的末端状态前2个维度（电池相关状态）；更新上层初始控制猜测（fst.u0）为上层控制量（u_dyn）的时域平移结果。
2. 记录上层迭代数据：将上层的动态输出（fdyn）、状态（xdyn(1,:)）、控制量（u_dyn(:,1)'）分别存入fst.f、fst.x、fst.u；上层迭代计数器加1，直至完成所有迭代。

步骤5：结果可视化与存储

1. 提取上层的控制量（esspower）、状态（esssoc）、风光荷数据（miwind、miPV、miload），以及下层的状态（esssoc1）、控制量（esspower1）。

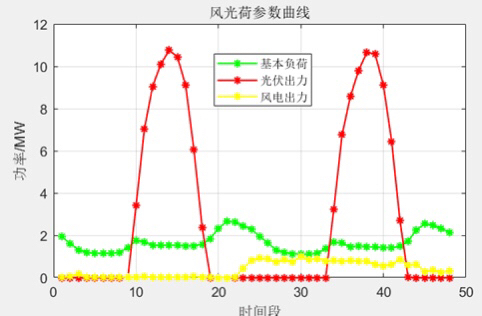

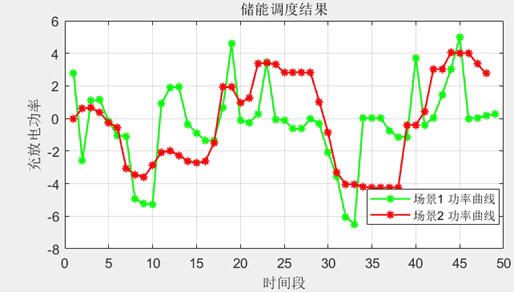

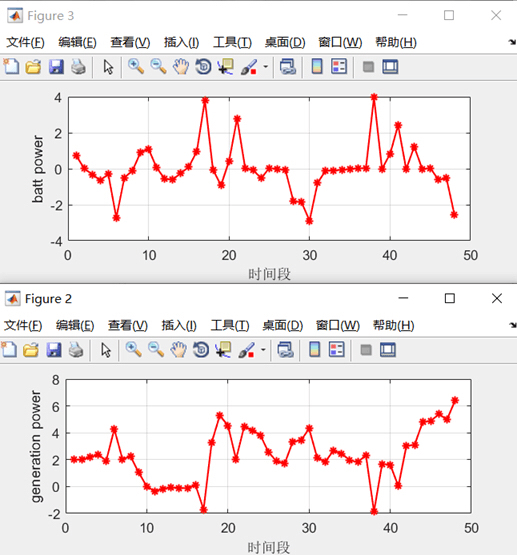

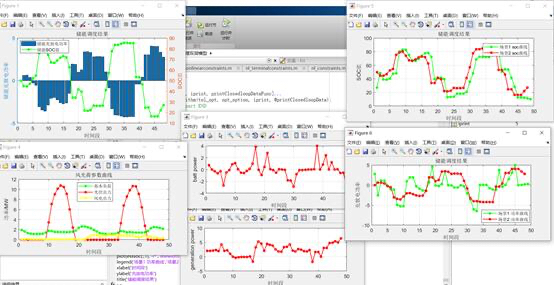

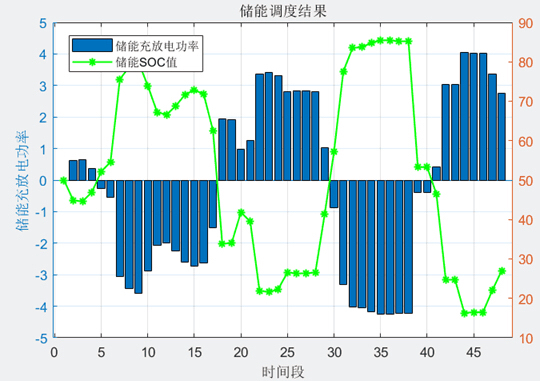

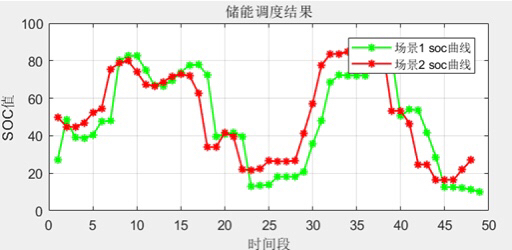

2. 绘制6个可视化图表：储能充放电功率与SOC曲线、发电功率曲线、电池功率曲线、风光荷参数曲线、上下层SOC对比曲线、上下层功率对比曲线，直观展示优化结果。
3. （注释代码）可将上层（fst.mat）、下层（snd.mat）及全数据（ALL.mat）保存到exportData文件夹，便于后续分析。

五、应用价值与扩展方向

5.1 应用价值

1. 经济性优化：通过双层MPC实现购电成本与储能损耗成本的协同最小化，同时考虑售电收益折减，符合微网的经济运行目标。
2. 运行稳定性：引入超级电容平抑5分钟级功率波动，避免电池频繁充放电，延长电池寿命；同时通过SOC约束防止储能过充过放，保障微网安全运行。
3. 灵活性适配：代码模块化程度高，可通过修改batteryModel.m中的储能参数、fcnImportData.m中的数据源，适配不同容量、不同类型的微网（如含储能的园区微网、偏远地区微网）。

5.2 扩展方向

1. 多储能类型扩展：当前仅包含锂电池与超级电容，可增加氢储能、飞轮储能等模块，在sndsystemmodel.m中添加对应状态演化逻辑，在sndlconstraints.m中增加其功率边界约束。
2. 不确定性优化：当前基于确定性数据，可引入鲁棒MPC或随机MPC，在数据导入模块增加风光荷的预测误差分布，在成本函数中增加不确定性惩罚项，提升算法抗干扰能力。
3. 多目标优化：当前以成本最小化为单一目标，可增加“风光消纳率最大化”“碳排放最小化”等目标，通过加权求和或 Pareto 最优解，实现多目标协同优化。
