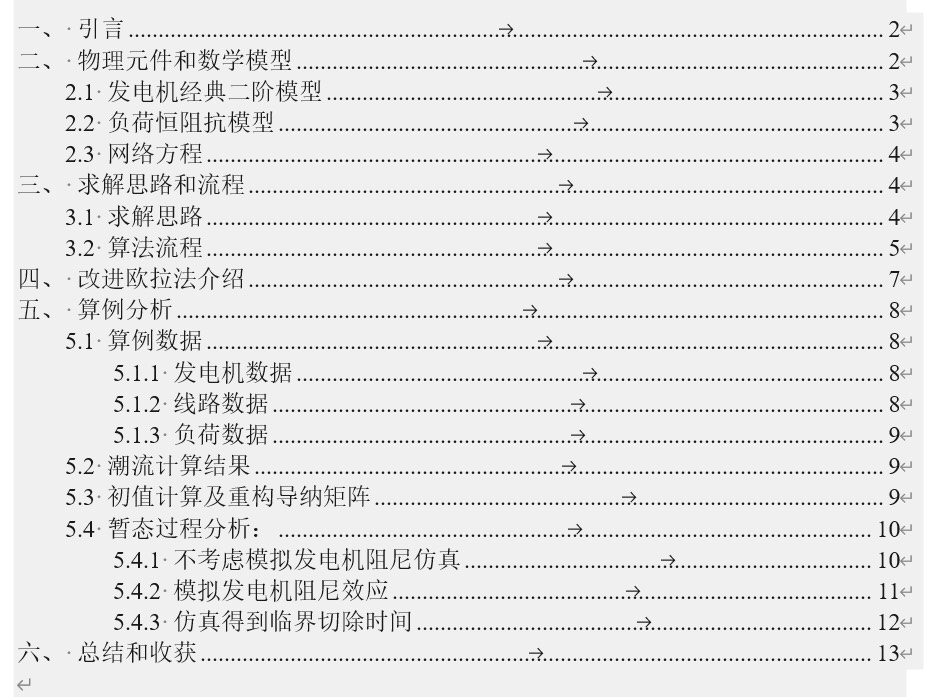

电力系统暂态稳定程序以及报告（24页） 1.matlab暂态稳定分析程序，三机九节点系统，发电机模型采用经典二阶模型，负荷用恒阻抗模型，用改进欧拉法和matlab自带求解器ode45进行时域分析，实现微分方程和代数方程交替求解 2.模拟三相对称故障，进行暂态时域分析，分析暂态过程功角曲线 3.考虑了发电机的阻尼绕组的阻尼作用 4.可以考虑分析临界切除时间 5.适用于任何节点系统的简化暂态稳定分析 可

电力系统作为现代社会的重要能源输送和电力转换的 backbone，其运行的安全性和稳定性直接关系到整个电力网络的可靠性和经济性。在电力系统中，暂态稳定分析是评估系统在故障或参数变化下的动态行为的重要手段。本文将介绍一种基于Matlab的暂态稳定分析程序，用于分析三机九节点电力系统，并通过实际案例展示程序的运行过程和结果。

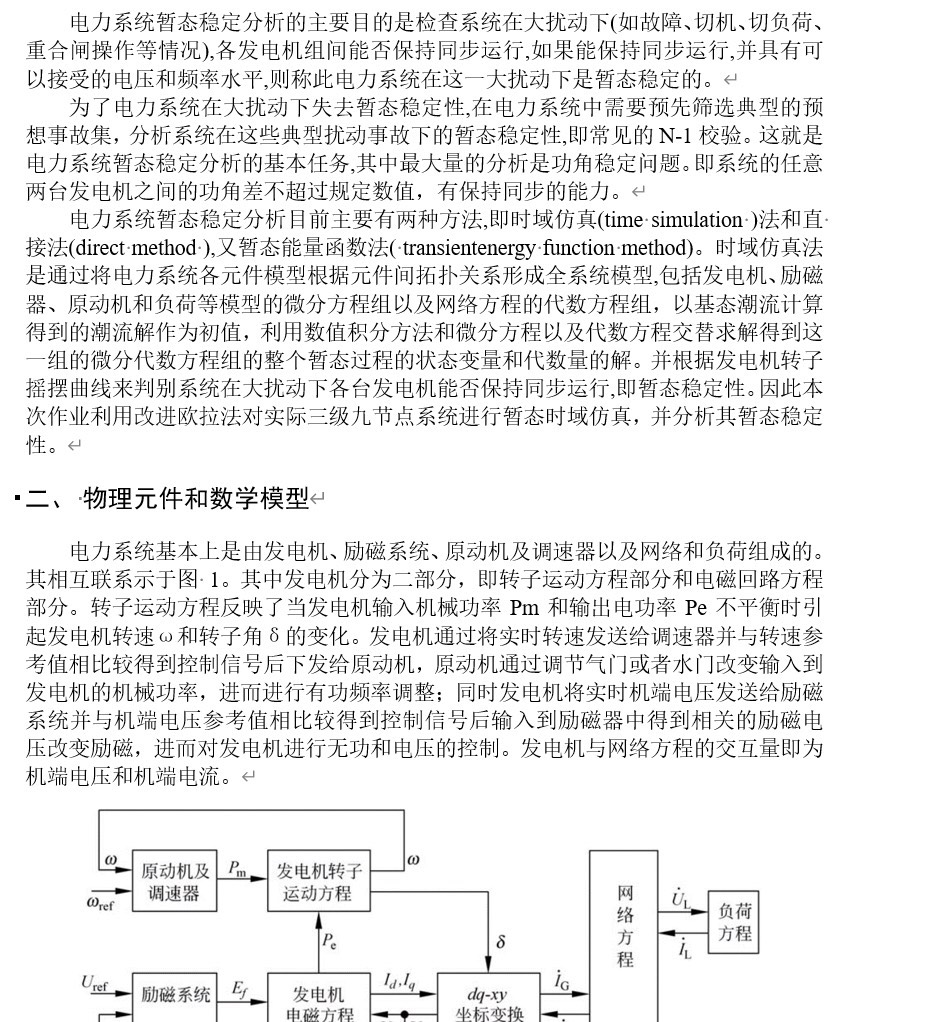

1. 电力系统暂态稳定分析的重要性

电力系统中，发电机、变压器、输电线路等设备在运行过程中可能会受到各种扰动，例如电压突变、负荷波动等，这些都可能导致系统从稳定状态过渡到暂态不稳定状态。暂态稳定分析的目的是评估系统在故障或参数变化下的动态行为，确定系统能否在故障后恢复稳定，以及在何种条件下可能发生振荡或失去稳定性。

在电力系统中，暂态稳定分析是电力系统规划、设计和运行中的重要环节。通过暂态稳定分析，可以确定系统的临界参数和临界点，为系统的稳定性和安全性提供重要依据。此外，暂态稳定分析还可以用于故障切除时间的计算，以提高系统的安全性。

2. 程序概述

本文介绍的暂态稳定分析程序基于Matlab平台，采用改进的欧拉法和ode45求解器来求解微分代数方程组。程序的主要功能包括：

1. 电力系统模型的建立：包括发电机模型、变压器模型、输电线路模型和负荷模型。
2. 系统初始化：包括系统参数的输入、发电机的初始运行状态和负荷的初始运行状态的设定。
3. 故障模拟：包括三相对称故障的模拟和故障后的系统运行分析。
4. 稳定性分析：包括暂态过程的分析和稳定性结果的输出。

3. 电力系统模型

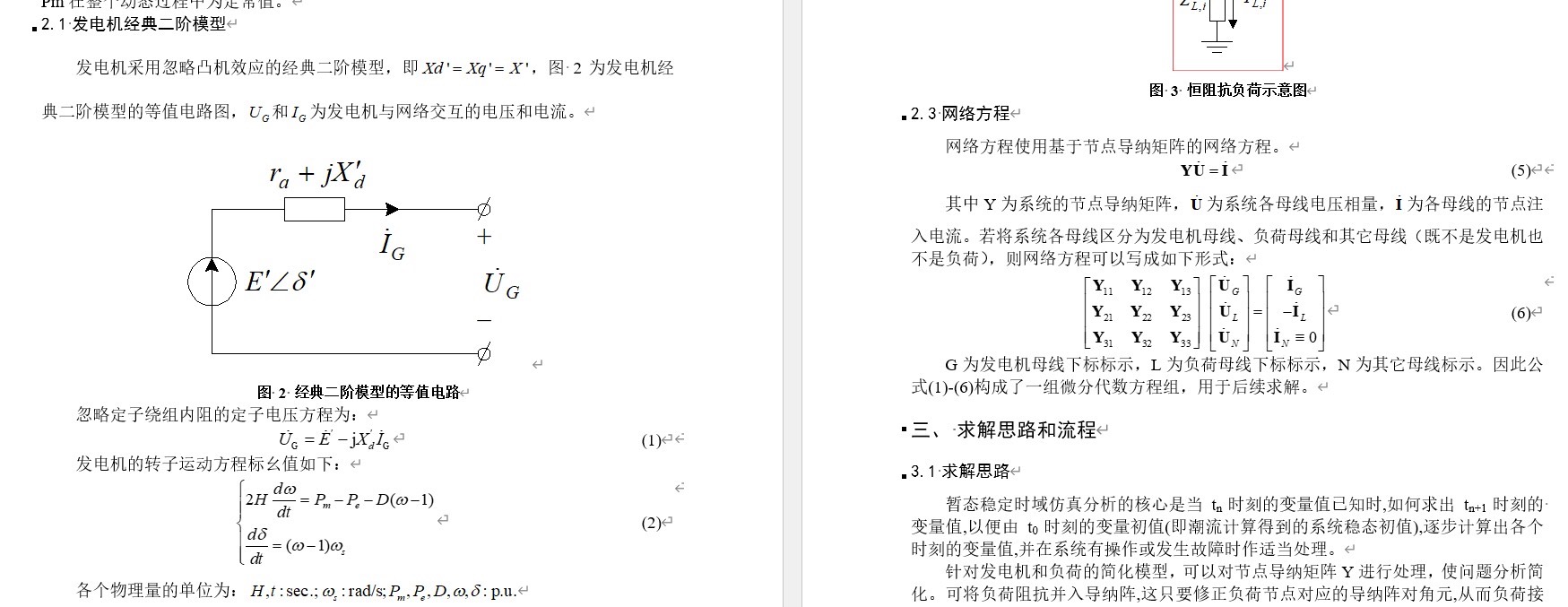

3.1 发电机模型

在本文的发电机模型中，发电机采用经典二阶模型。发电机的动态特性可以用以下微分方程表示：

$$

\begin{cases}

\dot{\delta} = \omega \\

\dot{\omega} = \frac{1}{H} \left( Pm - Pe - D (\omega - \omega_f) \right) \\

\end{cases}

$$

其中，$\delta$为功角，$\omega$为角速度，$H$为发电机的惯性时间常数，$Pm$为发电机的机械功率，$Pe$为发电机的电功率，$D$为阻尼系数，$\omega_f$为系统频率。

3.2 损耗模型

在本文中，负荷采用恒阻抗模型。负荷的功率可以表示为：

电力系统暂态稳定程序以及报告（24页） 1.matlab暂态稳定分析程序，三机九节点系统，发电机模型采用经典二阶模型，负荷用恒阻抗模型，用改进欧拉法和matlab自带求解器ode45进行时域分析，实现微分方程和代数方程交替求解 2.模拟三相对称故障，进行暂态时域分析，分析暂态过程功角曲线 3.考虑了发电机的阻尼绕组的阻尼作用 4.可以考虑分析临界切除时间 5.适用于任何节点系统的简化暂态稳定分析 可

$$

P = V I \cos \phi

$$

$$

Q = V I \sin \phi

$$

其中，$V$为电压，$I$为电流，$\phi$为功率因数角。

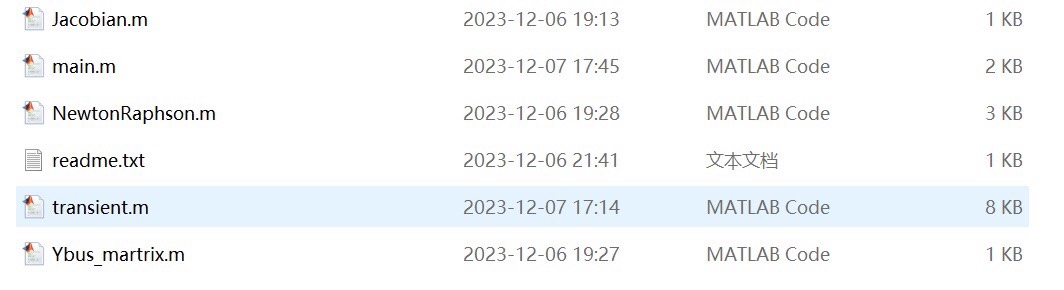

4. 程序结构

程序的主要结构如下：

1. 系统参数输入：包括发电机参数、变压器参数、输电线路参数和负荷参数。
2. 系统初始化：包括发电机的初始运行状态和负荷的初始运行状态的设定。
3. 故障模拟：包括三相对称故障的模拟和故障后的系统运行分析。
4. 稳定性分析：包括暂态过程的分析和稳定性结果的输出。

程序的主要代码如下：

% 系统参数输入
% 发电机参数
H = 0.2; % 惯性时间常数
D = 0.001; % 阻尼系数
% 变压器参数
V_t = 1.0; % 变压器电压
% 输电线路参数
L = [0.1 0.2 0.3]; % 输电线路参数
% 损耗参数
V = 1.0; % 系统电压
phi = 0.0; % 功率因数角

% 系统初始化
% 发电机的初始运行状态
delta0 = 0.0; % 初始功角
omega0 = 0.0; % 初始角速度
% 损耗的初始运行状态
P_m0 = 1.0; % 机械功率
P_e0 = 0.0; % 电功率

% 故障模拟
% 三相对称故障
f = 0.0; % 故障频率
% 故障后的系统运行分析
tspan = [0, 0.1]; % 时间区间
y0 = [delta0, omega0, P_m0, P_e0]; % 初始状态

% 稳定性分析
[t, y] = ode45(@暂态稳定方程, tspan, y0); % 使用ode45求解微分方程

% 输出稳定性结果
figure;
plot(t, y(:, 1)); % 绘制功角曲线
title('暂态过程功角曲线');
xlabel('时间 (s)');
ylabel('功角 (度)');

5. 故障模拟

在本文中，故障模拟采用三相对称故障。三相对称故障的模拟可以通过在系统中引入对称故障来实现。例如，可以引入电压突变、电流突变或功率突变等故障类型。

在故障模拟中，需要考虑故障后的系统运行分析。通过分析故障后的系统运行状态，可以确定系统是否能够恢复稳定，以及在何种条件下可能发生振荡或失去稳定性。

6. 稳定性分析

在稳定性分析中，需要分析暂态过程的功角曲线。通过分析功角曲线，可以确定系统的稳定性。如果系统在暂态过程中功角曲线稳定，则说明系统能够恢复稳定；如果功角曲线不稳定，则说明系统无法恢复稳定。

此外，还需要考虑系统的临界参数和临界点。临界参数是指系统在故障或参数变化下达到稳定极限的参数值。临界点是指系统在故障或参数变化下达到稳定极限的状态。

7. 程序的适用性

本文介绍的暂态稳定分析程序具有以下特点：

1. 程序结构清晰，易于理解和维护。
2. 程序采用改进的欧拉法和ode45求解器来求解微分代数方程组，具有较高的求解精度。
3. 程序可以处理各种节点系统的简化暂态稳定分析。

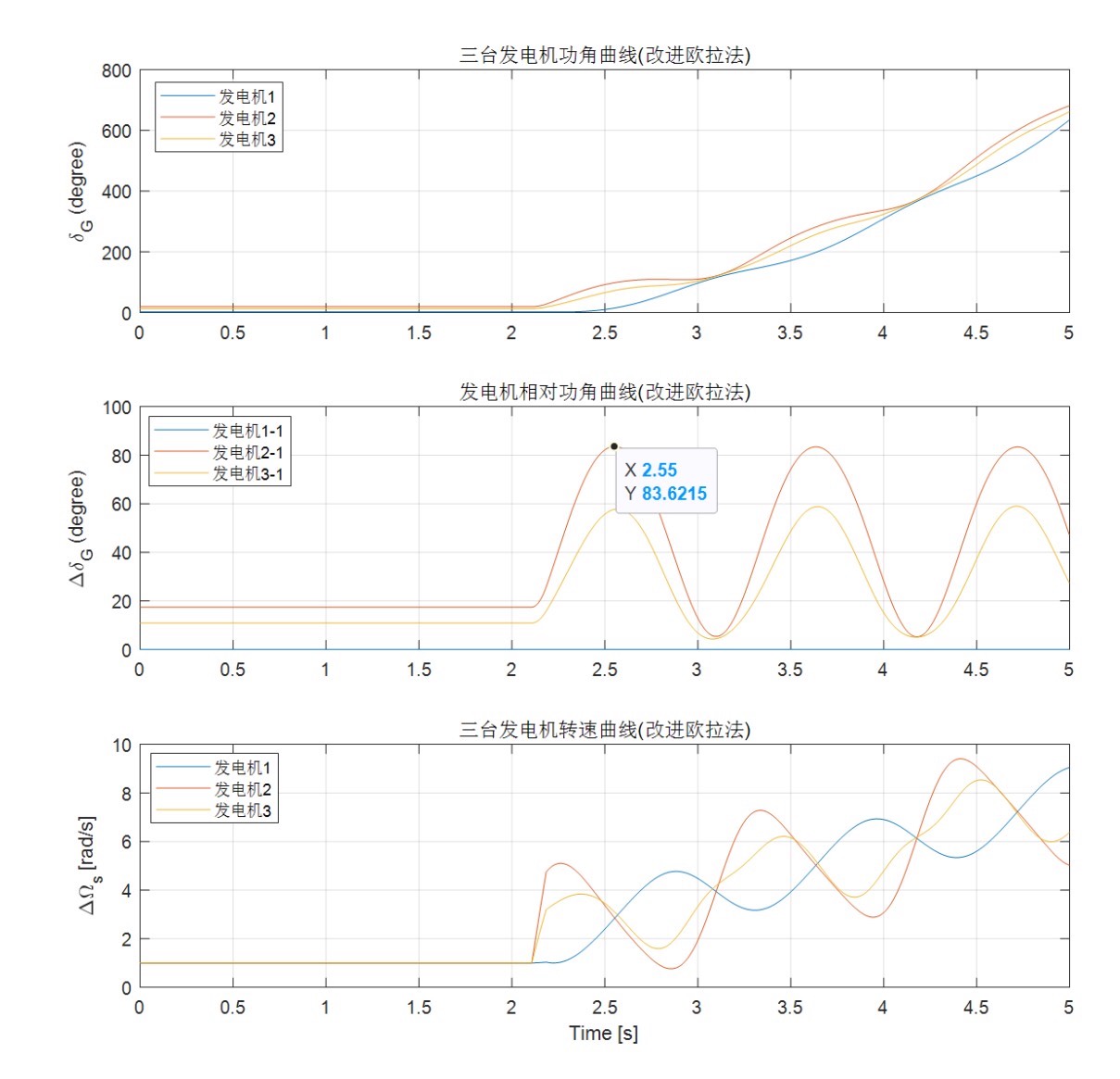

4. 程序可以模拟三相对称故障，并进行暂态时域分析。

8. 结论

本文介绍了一种基于Matlab的暂态稳定分析程序，用于分析三机九节点电力系统。程序采用改进的欧拉法和ode45求解器来求解微分代数方程组，具有较高的求解精度。通过模拟三相对称故障，可以分析系统的暂态过程和稳定性。此外，程序还可以考虑发电机的阻尼绕组的阻尼作用和临界切除时间的计算。通过本文的分析，可以更好地理解电力系统的暂态稳定性和安全性，并为电力系统的规划和运行提供重要依据。
