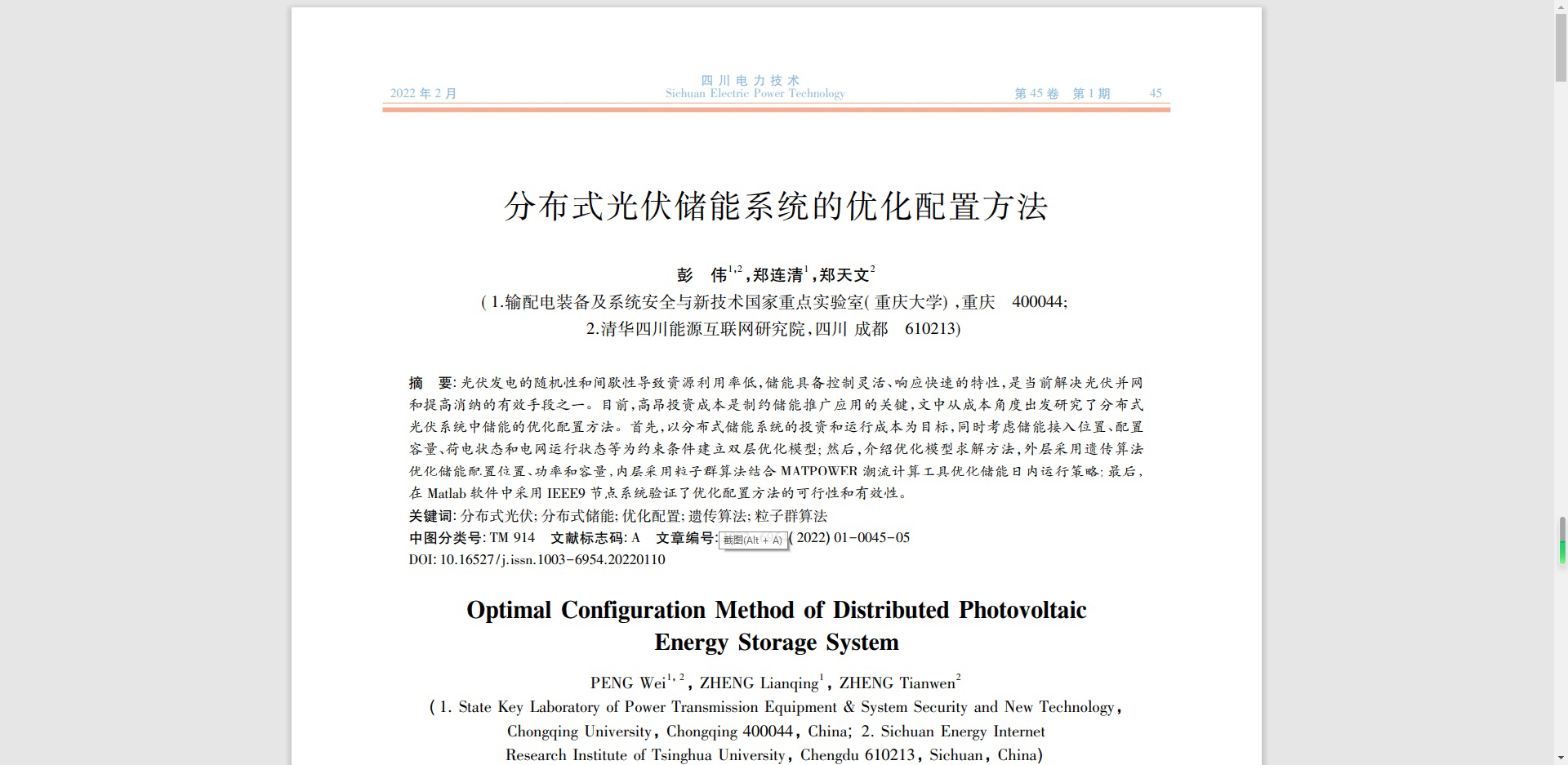

考虑分布式光伏储能系统的优化配置方法 完全复现截图文献模型 采用双层模型求解 上层决策储能系统配置容量用遗传/粒子群算法求解 下层决策最优运行策略采用cplex求解器求解 算例为ieee 33节点配电系统 代码运行时间为90分钟左右 此代码可改写性强

本文档基于提供的MATLAB代码，详细说明考虑分布式光伏储能系统优化配置方法的代码结构、核心功能、求解逻辑及运行要求，为代码使用与二次开发提供参考。

一、代码整体架构

代码采用双层优化模型设计，上层通过粒子群算法（PSO）确定储能系统的最优配置参数，下层借助CPLEX求解器制定系统最优运行策略，实现“配置决策-运行优化”的协同。整体由4个核心MATLAB函数文件构成，各文件功能分工明确，具体如下表所示：

文件名	核心功能	所属层级	输入输出
IEEE33BW.m	提供IEEE 33节点配电系统基础数据，包括节点负荷、支路参数等	数据支撑层	输出：系统参数结构体mpc（含负荷、阻抗、电压基准值等）
fitness.m	计算系统综合成本，作为上层优化的适应度函数	上层优化层	输入：储能配置参数、运行功率数据；输出：总综合成本
solution.m	构建下层运行优化模型，调用CPLEX求解最优运行策略	下层优化层	输入：储能配置参数；输出：购电功率、充放电功率、光伏出力等运行数据
main.m	实现粒子群算法迭代，调用上下层函数完成整体优化，输出结果与图表	控制协调层	无外部输入；输出：最优储能配置、经济性与环保性指标、可视化图表

二、核心模块功能说明

（一）数据支撑模块（IEEE33BW.m）

该模块是整个优化模型的基础，存储IEEE 33节点配电系统的静态与动态数据，具体包含三类关键信息：

1. 系统基准参数
   - 基准容量baseMVA=100（单位：MVA），节点基准电压Vb=12.66（单位：kV），用于后续参数标幺值转换。
   - 支路参数branch与branchCG：存储32条支路的起始节点、终止节点及阻抗（电阻+电抗，单位：Ω），其中branchCG包含额外的联络支路数据，适配不同网络拓扑场景。
2. 24小时动态负荷数据
   - 有功负荷Pload：33行24列矩阵，每行对应1个节点，每列对应1小时的有功负荷标幺值，取值范围为0-0.0042。
   - 无功负荷Qload：33行24列矩阵，结构与Pload一致，存储各节点24小时无功负荷标幺值，取值范围为0-0.006。
3. 支路阻抗转换逻辑
   - 通过公式branch(:,3) = branch(:,3)*1/(12.66^2)将实际阻抗（Ω）转换为标幺值，适配潮流计算需求。

（二）上层优化模块（main.m + fitness.m）

上层优化以“最小化系统综合成本”为目标，通过粒子群算法（PSO）搜索储能系统的最优配置参数，核心是main.m的算法迭代逻辑与fitness.m的成本计算逻辑。

1. 粒子群算法迭代（main.m）

• 优化变量定义：搜索空间维度D=2，对应2个决策变量，分别为储能容量（单位：MVA）、储能接入节点（从[3,14,20,31]中选择）。
• 算法参数设置：最大迭代次数MaxDt=20，粒子数量N=10，惯性权重w从0.9线性递减至0.4，速度上限vmax=0.5，储能容量约束ESSmax=3、ESSmin=1.5（单位：MVA）。
• 迭代流程
  1. 粒子初始化：随机生成10个粒子，每个粒子包含储能容量（1.5-3 MVA范围内随机）与接入节点（从指定节点中随机选择）。
  2. 适应度计算：调用solution.m获取每个粒子对应的运行数据（如购电功率、网损电流），再调用fitness.m计算综合成本作为适应度值。
  3. 最优值更新：迭代更新每个粒子的个体最优解（y(i,:)）与全局最优解（pg），直至达到最大迭代次数。

2. 综合成本计算（fitness.m）

成本计算覆盖系统全生命周期的5类核心成本，公式为cal=Cbuy+Closs+CDG+CPB+CBESS，各成本项计算逻辑如下：

• 购电成本（C_buy）：根据分时电价计算年购电费用，分时电价分为4个时段，对应不同电价标准（0.25、0.5、0.75元/kWh，乘以1000转换为元/MWh），年成本=日购电功率×电价×365。
• 网损成本（Closs）：基于支路电流与电阻计算年网损费用，系数800为网损单价（元/MWh），年成本=日网损功率×800×365。
• 光伏运行成本（C_DG）：按光伏出力计算年运行费用，系数300为光伏单位运行成本（元/MWh），年成本=日光伏出力×300×365。
• 储能充放电成本（C_PB）：根据储能充放电功率与分时电价计算年费用，年成本=日（充电功率-放电功率）×电价×365。
• 储能投资成本（C_BESS）：按年金法计算年均投资成本，贴现率b=0.03，储能寿命n1=20年，公式为(1×0.3×1000+0.4×1000×储能容量)×b/[(1+b)^n1-1]，其中0.3、0.4为单位投资成本系数（元/MVA）。

（三）下层优化模块（solution.m）

下层优化是在给定储能配置参数（容量、接入节点）的前提下，通过CPLEX求解器制定24小时最优运行策略，核心是构建约束条件与目标函数。

1. 决策变量定义

包含9类运行变量，覆盖系统功率平衡、设备运行状态等关键维度：

• 节点电压平方V（33×24）、支路电流平方I（32×24）；
• 主网购电功率Pgrid、无功功率Qgrid；
• 光伏出力ppv、储能充放电功率pch/p_dch；
• 储能状态变量（充放电状态uch/udch、电量E_ess）。

2. 核心约束条件

• 储能运行约束
• 状态互斥：udch + uch ≤ 1（同一时刻不能同时充放电）；
• 功率限制：0 ≤ pdch ≤ udch×1、0 ≤ pch ≤ uch×1（充放电功率不超过1 MW，且受状态变量控制）；
• 容量限制：0.1 ≤ Eess/储能容量 ≤ 0.9（SOC在10%-90%之间），Eess(1)=Eess(24)（日初日末电量平衡），Eess(t+1)=Eess(t)+0.9pch(t)-0.9p_dch(t)（电量递推，充放电效率0.9）。
• 光伏出力约束：基于太阳辐射强度RR计算最大出力PPpv，实际出力ppv在0-PP_pv×(0.8-1.0)之间（考虑20%出力波动）。
• 潮流约束
• 节点功率平衡：Pin+pload-Pgrid-Ppv-Pdch+P_ch-PG=0（有功）、Qin+qload-Qgrid-QG=0（无功），确保注入功率与负荷功率平衡；
• 欧姆定律：V(终止节点)=V(起始节点)-2rP-2xQ+(r²+x²)I；
• 二阶锥约束：V(起始节点)×I ≥ P²+Q²，保证潮流计算收敛。
• 其他约束：节点电压V在0.95²-1.05²（标幺值）之间，主网购电功率Pgrid不超过5 MW，支路电流I不超过11（标幺值）。

3. 目标函数与求解

• 目标函数：sum(Ce.*sum(Pgrid))，即最小化24小时系统购电成本（与上层优化目标一致，确保运行策略适配成本最小化需求）。
• 求解器：调用CPLEX求解器，通过sdbsettings设置求解参数（静默模式，不输出中间日志），输出最优运行数据（如Pgrid、pch、Eess等）。

（四）结果输出与可视化（main.m）

代码运行结束后，输出两类核心结果：量化指标与可视化图表，全面反映优化效果。

1. 量化指标输出

通过disp函数输出4项关键指标：

• 储能接入节点：全局最优解pg(2)对应的节点编号；
• 储能容量：全局最优解pg(1)对应的容量（单位：MVA）；
• 光伏消纳率：sum(ppv)/sum(PPpv)×100%，反映光伏出力的利用效率；
• 碳排放量：sum(Pg)×0.6101×365（单位：t），系数0.6101为单位功率碳排放因子（t/MWh）。

2. 可视化图表

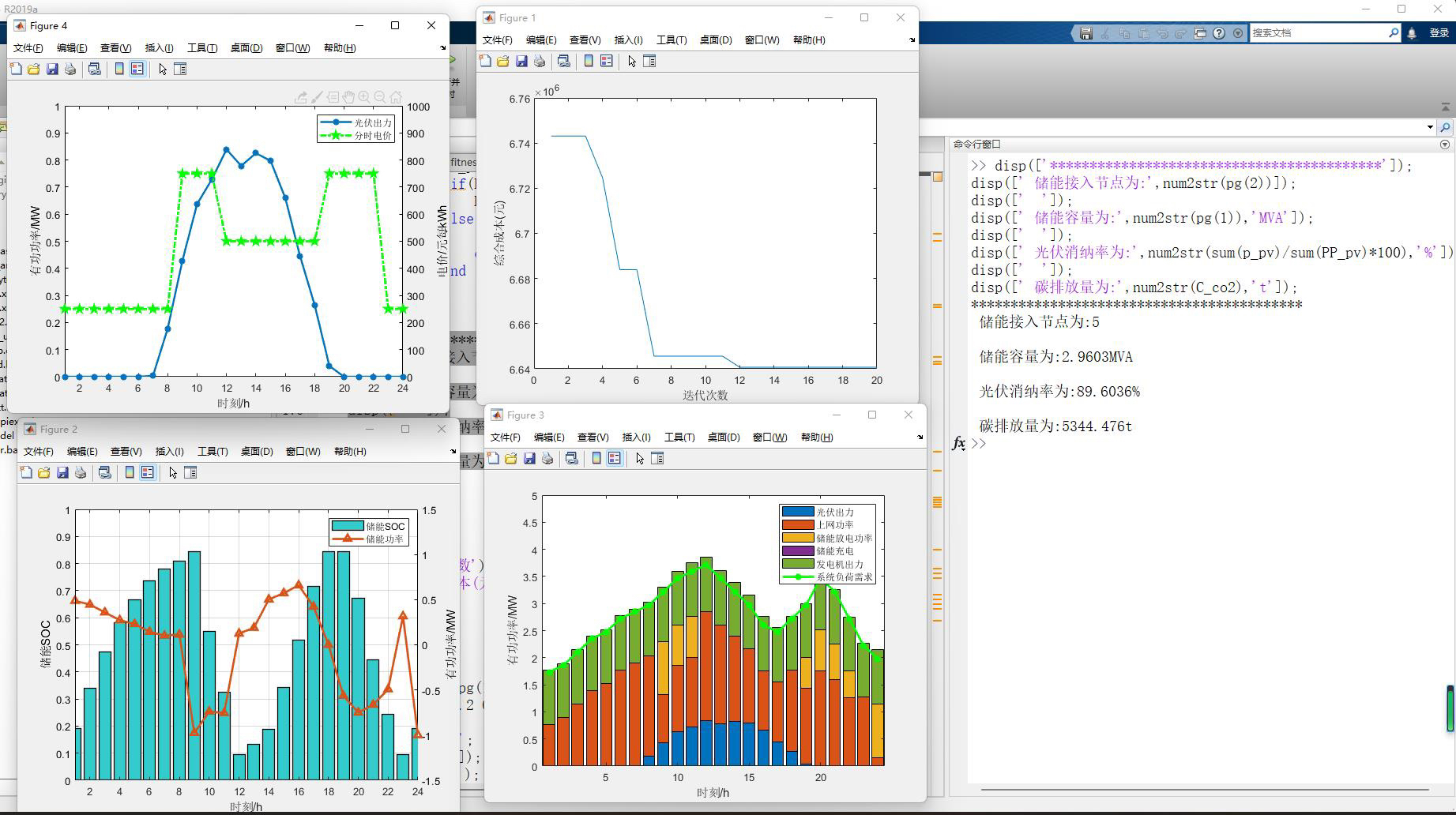

生成4张图表，直观展示优化过程与系统运行特性：

• 图1（迭代成本曲线）：横轴为迭代次数，纵轴为综合成本（元），反映PSO算法收敛过程；
• 图2（储能运行特性）：左纵轴为储能SOC（0-1），右纵轴为储能功率（-1.5-1.5 MW），展示24小时储能电量变化与充放电功率；
• 图3（功率平衡堆叠图）：纵轴为有功功率（0-5 MW），堆叠展示光伏、购电、储能充放电、发电机出力，叠加系统负荷曲线，反映功率供需平衡；
• 图4（光伏与电价关联）：左纵轴为光伏出力（0-1 MW），右纵轴为分时电价（0-1000元/MWh），展示光伏出力与电价的时序匹配关系。

三、运行环境与注意事项

（一）运行环境要求

1. 软件版本：MATLAB 2019a及以上版本；
2. 求解器：需安装CPLEX求解器（代码目录中提供，需正确配置环境变量）；
3. 文件位置：所有4个函数文件（IEEE33BW.m、fitness.m、main.m、solution.m）需放在同一目录，且不能在压缩包内直接运行。

（二）关键注意事项

1. 运行时间：代码运行需约90分钟，主要耗时为CPLEX求解下层优化模型（每迭代1次需调用1次CPLEX，共20次迭代×10个粒子=200次求解）；
2. 数据适配性：IEEE 33节点的负荷、支路数据参考文献，虽与部分算例存在差异，但求解模型（双层优化+潮流约束）具有通用性，可直接适配其他算例数据；
3. 参数调整：可根据需求修改main.m中的算法参数（如迭代次数、粒子数量）、fitness.m中的成本系数（如贴现率、光伏运行成本）、solution.m中的设备约束（如储能充放电效率、电压范围），改写灵活性强。

四、代码改写方向建议

基于代码的模块化设计，可从以下3个方向进行二次开发：

1. 上层算法替换：当前采用PSO算法，可替换为遗传算法（GA）、模拟退火算法（SA）等，只需修改main.m中的粒子初始化、迭代更新逻辑，保持适应度函数调用方式不变；
2. 成本项扩展：可在fitness.m中增加储能维护成本（按容量比例计算）、碳排放 penalty 成本（基于碳排放量与碳价），丰富成本维度；
3. 算例扩展：替换IEEE33BW.m中的节点数、负荷数据、支路参数，可适配IEEE 123节点、IEEE 69节点等其他配电系统，下层优化模型（solution.m）无需修改，仅需调整节点数nb、支路数nl等参数。

要不要我帮你整理一份代码核心参数对照表？表格会汇总各文件中的关键可调参数（如算法迭代次数、成本系数、设备约束），并标注参数位置与修改建议，方便你快速定位和调整参数。
