在现代军事科技与航空航天领域，Simulink凭借其强大的建模仿真能力，成为了导弹制导系统开发与研究的得力助手。今天咱就来唠唠Simulink导弹制导系统仿真那些事儿，涵盖模型文件、使用指南，再配上视频讲解，全方位带你玩转这个仿真领域。

一、Simulink导弹制导系统模型文件

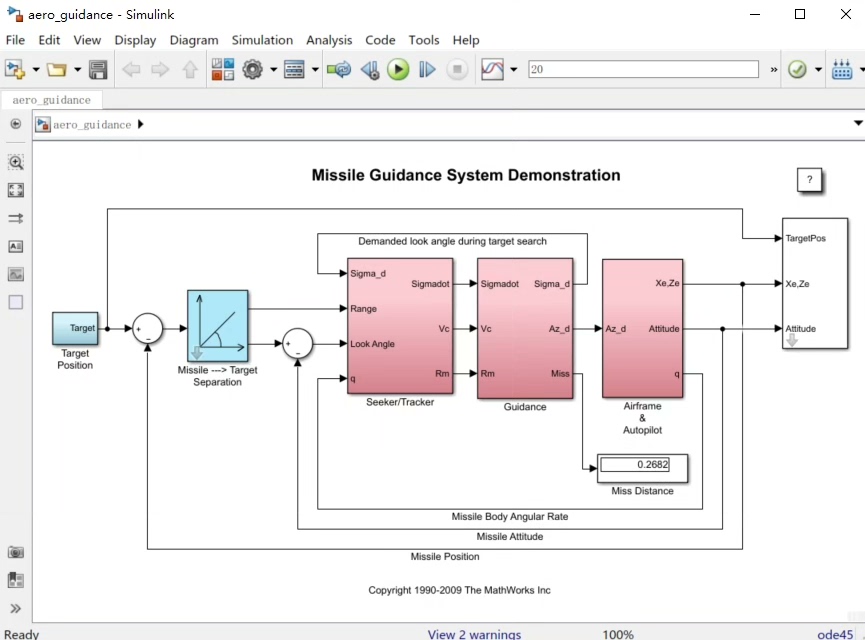

导弹制导系统模型文件是整个仿真的核心。在Simulink中，我们通过搭建各种模块来构建这个模型。比如，一个简单的比例导引法导弹制导模型，会涉及到目标运动模块、导弹运动模块以及制导律计算模块等。

1. 目标运动模块代码示例与分析

% 定义目标初始位置
target_x0 = 1000;
target_y0 = 0;
% 目标速度
target_vx = -100;
target_vy = 0;
% 时间步长
dt = 0.01;
t = 0:dt:100;
% 目标位置随时间变化
target_x = target_x0 + target_vx * t;
target_y = target_y0 + target_vy * t;

这里代码简单地定义了目标的初始位置和速度，然后根据时间步长计算目标在不同时刻的位置。在Simulink中，我们可以将这部分功能用相应的模块实现，比如用“Constant”模块设置初始位置和速度，用“Integrator”模块来对速度积分得到位置。

2. 导弹运动模块代码示例与分析

% 导弹初始位置
missile_x0 = 0;
missile_y0 = 0;
% 导弹初始速度
missile_v0 = 200;
% 导弹加速度限制
max_acc = 50;
% 初始化导弹位置数组
missile_x = zeros(size(t));
missile_y = zeros(size(t));
missile_x(1) = missile_x0;
missile_y(1) = missile_y0;
for i = 2:length(t)
    % 这里简化处理，假设导弹速度方向实时调整指向目标
    target_direction = atan2(target_y(i) - missile_y(i - 1), target_x(i) - missile_x(i - 1));
    missile_vx = missile_v0 * cos(target_direction);
    missile_vy = missile_v0 * sin(target_direction);
    missile_x(i) = missile_x(i - 1) + missile_vx * dt;
    missile_y(i) = missile_y(i - 1) + missile_vy * dt;
end

这部分代码定义了导弹的初始状态，并在循环中根据目标方向来更新导弹的速度和位置。在实际Simulink模型里，会更复杂些，可能涉及到动力学模型，用“Gain”模块来限制加速度，用“Sum”模块和“Integrator”模块来计算位置等。

二、Simulink导弹制导系统使用指南

1. 模型搭建

首先打开Simulink，新建一个空白模型。从模块库中找到所需的模块，像前面提到的“Constant”“Integrator”“Gain”“Sum”等模块。按照导弹制导系统的逻辑关系连接这些模块。比如，目标运动模块的输出要连接到制导律计算模块的输入，制导律计算模块的输出再连接到导弹运动模块的相关输入，以此类推。

2. 参数设置

每个模块都需要根据实际需求设置参数。比如在“Constant”模块中设置目标和导弹的初始位置、速度等参数；在“Gain”模块中设置导弹加速度限制等参数。参数设置的准确性直接影响仿真结果的可靠性。

3. 运行仿真

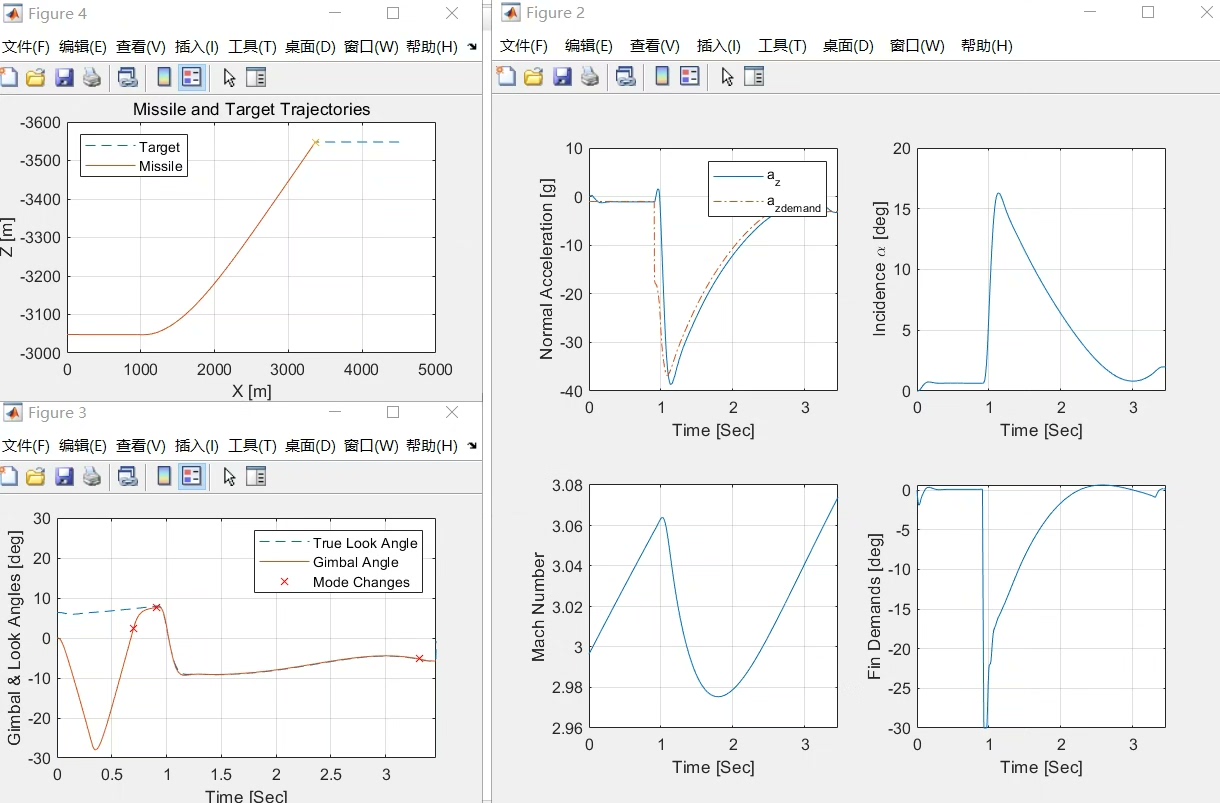

完成模型搭建和参数设置后，点击运行按钮就可以开始仿真。在仿真过程中，可以通过示波器等模块实时观察目标和导弹的位置、速度等参数变化曲线，直观地看到导弹是否能按照预期的制导律成功追踪目标。

三、Simulink导弹制导系统视频讲解

光看文字和代码，可能还是有些抽象。贴心的我给大家准备了视频讲解。在视频里，会一步步展示从打开Simulink到搭建完整导弹制导系统模型的全过程。从模块的选取、连接，到参数的详细设置，再到运行仿真并分析结果，每个步骤都清晰呈现。就像有个老师在你旁边手把手教你一样，让你更轻松地掌握Simulink导弹制导系统仿真技术。
