在控制领域，非线性电液伺服系统一直是研究的热门话题。今天咱就来唠唠基于ESO（扩张状态观测器）的反步滑模控制在这一系统中的应用，还会分享pdf教程以及matlab/simulink源程序相关内容，重点说说s—函数搭建过程。

1. ESO估计的奇妙之处

ESO在整个控制策略中起着关键的“观测员”角色。它的任务是估计速度、加速度和总扰动。怎么实现呢？咱来看段简单示意代码（这里为了便于理解，采用伪代码形式）：

% 假设系统状态变量
x1 = 0; % 位置
x2 = 0; % 速度
z1 = 0; % ESO估计的位置
z2 = 0; % ESO估计的速度
z3 = 0; % ESO估计的总扰动
beta01 = 100;
beta02 = 200;
beta03 = 300;
k = 0.01; % 采样时间

for i = 1:1000
    % 系统动力学（简化示意）
    x1_dot = x2;
    x2_dot = -z3 + u;
    % ESO更新
    e = z1 - x1;
    z1_dot = z2 - beta01 * e;
    z2_dot = z3 - beta02 * e + u;
    z3_dot = -beta03 * e;

    % 更新状态
    x1 = x1 + x1_dot * k;
    x2 = x2 + x2_dot * k;
    z1 = z1 + z1_dot * k;
    z2 = z2 + z2_dot * k;
    z3 = z3 + z3_dot * k;
end

这里，通过不断迭代更新 z1、z2 和 z3，ESO就能对速度、加速度以及总扰动进行实时估计。这个过程就像是给系统安装了一双“智慧之眼”，让我们对系统内部状态有更清晰的把握。

2. 设计巧妙的控制率

基于ESO在线估计得到的系统模型，下一步就是设计控制率了。这里融合了反步控制和滑模控制两种强大的控制方法。

反步控制部分

反步控制像是一种逐步构建控制律的艺术。假设我们先考虑位置跟踪，期望位置为 xd，位置跟踪误差 e1 = x1 - xd。设计虚拟控制量 alpha1，让 e1 朝着我们期望的方向变化。比如：

% 反步控制设计（简化示意）
lambda1 = 10;
alpha1 = -lambda1 * e1 + xd_dot;

这里通过选择合适的 lambda1，我们能调整误差 e1 收敛的速度。

滑模控制部分

滑模控制则为系统带来了鲁棒性。我们定义滑模面 s，比如 s = e2 + c * e1，其中 e2 = x2 - alpha1，c 是一个正数。控制律 u 就可以基于滑模面来设计：

% 滑模控制设计（简化示意）
c = 5;
rho = 0.5;
s = e2 + c * e1;
u = -rho * sign(s);

rho 决定了滑模控制的强度，sign(s) 函数让控制律具有“切换”特性，保证系统能快速滑向滑模面并保持在上面运动。

结合两者的控制率

将反步控制和滑模控制结合起来，就得到最终用于实际系统控制的控制率：

% 结合反步与滑模的控制率
u = -rho * sign(s) + alpha1;

这样设计出的控制率，既能利用反步控制的逐步构建优势，又能借助滑模控制的鲁棒性，实现对非线性电液伺服系统的有效控制。

3. s—函数搭建要点

在matlab/simulink中，s—函数搭建是将上述控制策略落地的关键步骤。首先，你需要按照s—函数的规范定义输入输出端口。例如，输入端口可能包括系统的当前状态（位置、速度等），输出端口就是我们计算得到的控制量 u。

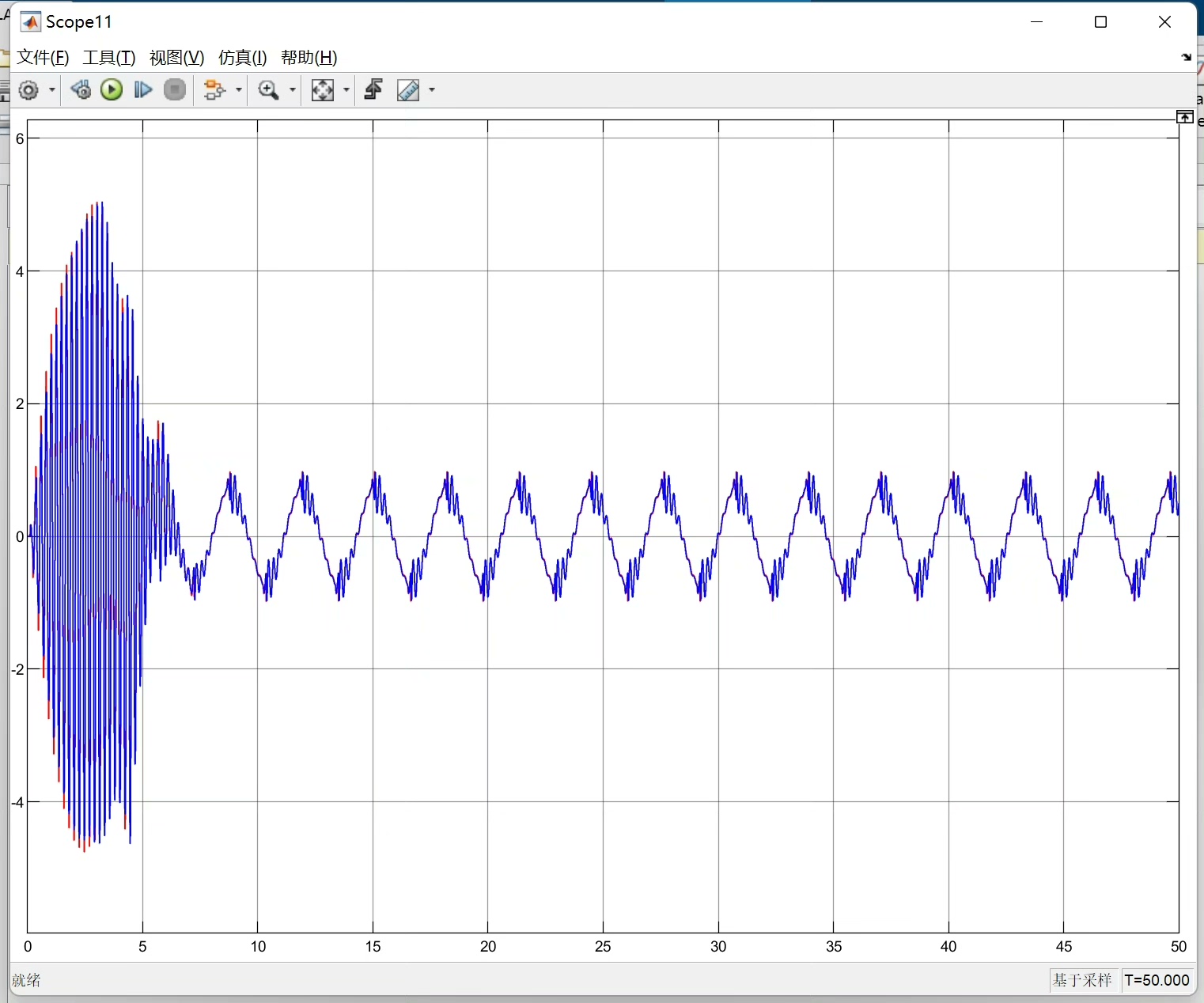

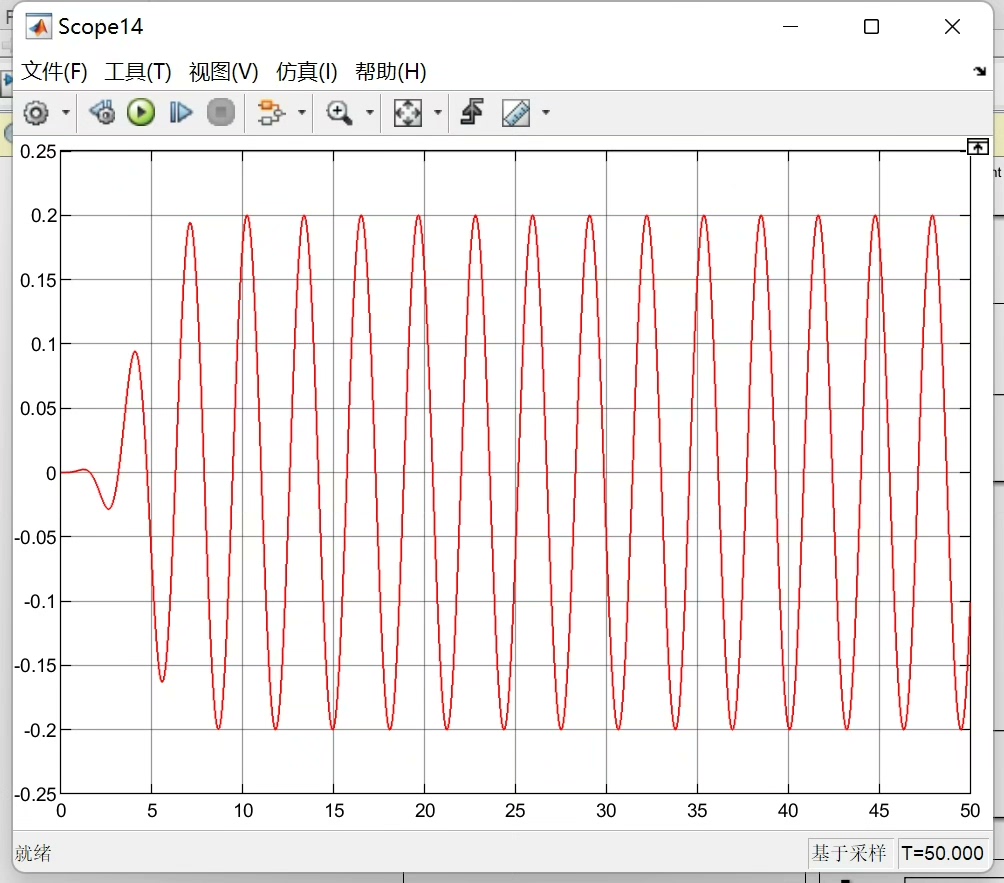

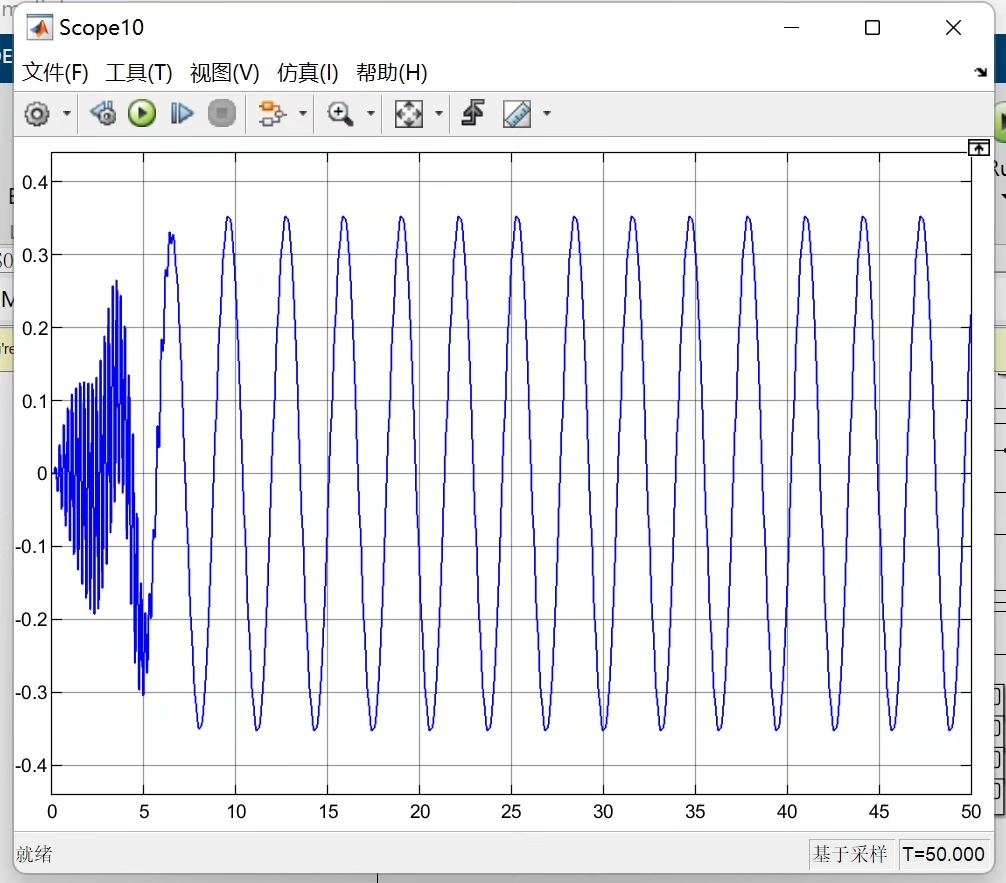

非线性电液伺服系统，基于ESO(扩张状态观测器)的反步滑模控制。 pdf教程+matlab/simulink源程序。 s—函数搭建 1.通过扩展状态观测器估计速度、加速度和总扰动; 2.根据在线估计的系统模型，设计包含反步控制和滑模控制的控制率，对实际系统进行控制。

在 mdlOutputs 子函数中，你要根据前面设计的控制策略，利用ESO估计的值来计算控制量。代码框架大致如下：

function mdlOutputs(SimStruct,ts)
    % 获取输入信号
    x1 = ssGetInputPortSignal(SimStruct,0);
    x2 = ssGetInputPortSignal(SimStruct,1);
    % ESO估计值
    z1 = ssGetInputPortSignal(SimStruct,2);
    z2 = ssGetInputPortSignal(SimStruct,3);
    z3 = ssGetInputPortSignal(SimStruct,4);
    % 期望位置等信号
    xd = ssGetInputPortSignal(SimStruct,5);

    % 计算误差
    e1 = x1 - xd;
    e2 = x2 - alpha1;

    % 设计控制量（结合反步与滑模）
    u = -rho * sign(s) + alpha1;

    % 设置输出信号
    ssSetOutputPortSignal(SimStruct,0,u);
end

这只是一个简单的框架示意，实际搭建中还需要处理初始化、采样时间等各种细节。

最后，附上的pdf教程会详细讲解整个理论推导过程，matlab/simulink源程序则能让你直接上手实践，通过调整参数观察系统的响应，进一步加深对基于ESO的反步滑模控制在非线性电液伺服系统中应用的理解。希望大家在这个有趣的控制领域探索中收获满满！
