汽轮机的仿真模型MATLAB/simulink
汽轮机的仿真模型，用于仿真实际的电力系统火电厂。

MATLAB/Simulink），通常用于电力系统稳定性分析、一次调频、AGC控制等研究。

由于Simulink模型是图形化的（.slx文件），无法直接通过文本代码完全复现图形界面，但我可以为您提供：
核心数学模型的MATLAB脚本代码：这段代码可以自动创建Simulink模型框架，或者直接在MATLAB中运行仿真（使用ode45求解器）。
详细的Simulink搭建指南：告诉您需要在Simulink库中拖入哪些模块，如何连接，以及关键参数设置（基于IEEE标准汽轮机模型）。

方案一：MATLAB 脚本代码

这段代码实现了一个经典的单轴汽轮机 + 调速器（Governor）+ 再热器（Reheater）模型。这是火电仿真中最常用的结构。

功能特点：
包含调速器（模拟阀门开度调节）
包含汽轮机本体（高压缸 HP + 低压/再热缸 IP/LP）
包含再热延迟环节
输出：机械功率 P_m 和 转速偏差 Delta omega
可直接用于连接同步发电机模块进行电力系统仿真。

% =========================================================================
% 火电厂汽轮机仿真模型 (Steam Turbine Model with Governor)
% 适用于：电力系统稳定性分析、一次调频仿真
% 模型结构：调速器 + 高压缸(HP) + 再热器 + 低压缸(IP/LP)
% =========================================================================

clear; clc; close all;

%% 1. 参数设置 (基于典型300MW-600MW火电机组标幺值)
% 时间常数 (秒)
Tg = 0.2; % 调速器时间常数 (Servo motor time constant)
Thp = 0.3; % 高压缸时间常数 (HP chest time constant)
Trh = 8.0; % 再热器时间常数 (Reheater time constant, 通常较大 4-10s)
Tlp = 0.5; % 低压缸时间常数 (LP chest time constant)

% 功率分配系数
Fhp = 0.3; % 高压缸功率占比 (通常 0.2 - 0.3)
Flp = 1.0 - Fhp;% 低压缸功率占比

% 调差率 (Speed Droop)
R = 0.05; % 调差率 5% (典型值)

% 限制参数
Pmax = 1.2; % 最大阀门开度/功率限制 (pu)
Pmin = 0.0; % 最小阀门开度/功率限制 (pu)

% 仿真时间
t_end = 20; % 仿真时长 20秒
step_time = 2; % 负荷扰动发生时间

%% 2. 定义微分方程 (状态空间形式)
% 状态变量 x:
% x(1) = 阀门开度 (Valve Position, Pv)
% x(2) = 高压缸输出功率 (P_hp)
% x(3) = 再热/低压缸输出功率 (P_lp)
% 输入 u:
% u(1) = 转速偏差 (Delta_w) -> 来自电网频率变化
% u(2) = 参考功率设定值 (P_ref) -> 来自AGC或操作员

steam_turbine_ode = @(t, x, u) {
% 状态导数 dx/dt
dxdt = zeros(3,1);

delta_w = u(1);
p_ref   = u(2);

% 1. 调速器动态 (Governor)
% dPv/dt = (1/Tg) * (P_ref - delta_w/R - Pv)
% 注意：实际工程中这里会有饱和限幅，此处简化为线性，限幅在输出端处理
input_gov = p_ref - (delta_w / R) - x(1);
dxdt(1) = input_gov / Tg;

% 应用限幅 (Anti-windup simplified)
if x(1) > Pmax && input_gov > 0, dxdt(1) = 0; end
if x(1) = step_time
    dw = -0.01; % 频率突然下降 (模拟负荷增加)
    % 或者 pref = 0.1; (功率指令增加)
end
[dw; pref];

};

% 使用 ode45 求解
% 由于输入是时间的函数，我们需要包装一下
ode_fun = @(t, x) steam_turbine_ode(t, x, input_func(t));

[t, x] = ode45(ode_fun, time_span, x0);

% 计算总机械功率 Pm
P_hp = x(:, 2);
P_lp = x(:, 3);
Pm = Fhp * P_hp + Flp * P_lp;

%% 4. 绘图结果
figure(‘Color’, ‘w’, ‘Name’, ‘火电厂汽轮机仿真结果’);

subplot(3,1,1);
plot(t, x(:,1), ‘b’, ‘LineWidth’, 1.5);
ylabel(‘阀门开度 (pu)’);
title(‘调速器响应 (Governor Response)’);
grid on;

subplot(3,1,2);
plot(t, P_hp, ‘r’, t, P_lp, ‘g’, ‘LineWidth’, 1.5);
legend(‘高压缸功率 (HP)’, ‘低压缸功率 (LP/Reheat)’);
ylabel(‘功率 (pu)’);
title(‘汽轮机各缸功率响应’);
grid on;

subplot(3,1,3);
plot(t, Pm, ‘k’, ‘LineWidth’, 2);
ylabel(‘总机械功率 Pm (pu)’);
xlabel(‘时间 (s)’);
title([‘总机械功率输出 (F_{hp}=’ num2str(Fhp) ‘, R=’ num2str® ‘)’]);
grid on;

disp(‘仿真完成。上图展示了当电网频率下降时，调速器动作，阀门开大，汽轮机功率增加的过程。’);

方案二：如何在 Simulink 中手动搭建（推荐用于复杂系统）

如果您需要将此模型集成到更大的电力系统（如包含同步发电机、输电线路、无穷大电网），建议在 Simulink 图形界面中搭建。以下是标准搭建步骤：

打开 Simulink 并创建新模型
在 MATLAB 命令行输入 simulink，新建一个 Blank Model。

所需模块库 (Library Browser)
您需要从以下库中拖拽模块：
Simulink > Continuous: Integrator (积分环节), Transfer Fcn (传递函数)
Simulink > Math Operations: Sum (求和), Gain (增益), Product (乘法)
Simulink > Discontinuities: Saturation (限幅，用于阀门开度限制)
Simulink > Sources: Step (阶跃信号，模拟频率变化或指令)
Simulink > Sinks: Scope (示波器)

搭建逻辑结构 (对应上述代码逻辑)

A. 调速器部分 (Governor):
添加 Sum 模块：设置为 + - - (参考功率 - 转速偏差/调差率 - 反馈)。
添加 Gain 模块：值为 1/R (例如 1/0.05 = 20)，连接转速偏差输入。
添加 Transfer Fcn 模块：分子 [1]，分母 [Tg 1] (例如 [0.2 1])。
添加 Saturation 模块：设置 Upper limit (1.2), Lower limit (0)。输出即为 阀门开度 (Pv)。

B. 汽轮机部分 (Turbine):
高压缸 (HP):
将 Pv 连接到 Transfer Fcn。
参数：分子 [1]，分母 [Thp 1] (例如 [0.3 1])。
输出乘以 Gain (值为 Fhp, 例如 0.3)。
再热与低压缸 (Reheat & LP):
将 Pv 连接到另一个 Transfer Fcn (模拟再热延迟)。
参数：分子 [1]，分母 [Trh 1] (例如 [8.0 1])。注意：再热时间常数很大。
输出乘以 Gain (值为 Flp, 例如 0.7)。

C. 输出汇总:
添加 Sum 模块：将 HP 输出和 LP 输出相加 (+ +)。
最终输出即为 机械功率 Pm。
连接 Scope 观察波形。

典型参数表 (可直接填入模块)
模块名称 参数 (分子/分母 或 增益值) 物理意义
Governor Time Constant [0.2 1] 油动机/伺服电机延迟

Droop Gain 20 (即 1/0.05) 调差率倒数

HP Turbine [0.3 1] 高压蒸汽容积延迟

Reheater [8.0 1] 再热器巨大热惯性

Power Fraction HP 0.3 高压缸做功比例

Power Fraction LP 0.7 低压缸做功比例

Saturation 0 to 1.2 阀门物理极限

如何使用这些模型进行电力系统仿真？

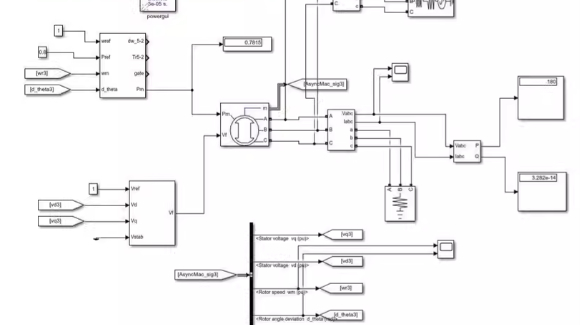

连接发电机：将生成的 P_m (机械功率) 连接到 Synchronous Machine (同步发电机) 模块的 Pm 输入端。
连接电网：发电机输出连接到变压器、输电线路和无穷大电网。
制造扰动：
负荷突变：在电网侧增加一个 Step Load。
短路故障：使用 Three-Phase Fault 模块。
观察现象：
当负荷增加 -> 频率下降 -> 调速器检测到 Delta omega -> 阀门开大 -> P_m 增加 -> 频率回升。
您可以观察到再热器导致的功率响应滞后（低压缸功率上升慢），这是火电区别于水电的关键特征。

进阶建议
如果您需要符合 IEEE Std 1110 或 IEC 61346 标准的详细模型（包含再热压力限制、阀门管理逻辑、抽汽回热等），建议直接使用 MATLAB 自带的 Simscape Electrical 库中的示例：
在 MATLAB 命令窗口输入：power_steamgovernor 或 power_hydrogovernor (参考结构)。
或者搜索 Demo: Example: Steam Turbine Governor。
