       在无线通信、雷达探测、卫星通信等现代电子信息领域，天线作为电磁信号发射与接收的核心器件，其性能直接决定了系统的通信质量、传输距离与抗干扰能力。螺旋天线作为一种结构灵活、多频段适配的经典天线形式，凭借其圆极化特性、宽波束覆盖及良好的阻抗匹配能力，在移动通信基站、卫星导航、射频识别等场景中得到广泛应用。

1.MATLAB Antenna Toolbox工具箱

        Antenna Toolbox提供了用于设计、分析和可视化天线单元及阵列的函数和应用程序。使用具有参数化几何结构和材料的预定义单元，设计独立天线并构建天线阵列。该工具箱提供全波和混合电磁求解器，用于端口、表面和场分析、天线布局研究以及雷达散射截面（RCS）计算。您可以将天线安装在车辆或飞机等大型平台上，并分析平台结构对天线性能的影响。此外，工具箱还包含人工智能驱动的工作流，例如利用深度学习重建三维方向图，以及通过SADEA优化增强天线设计。

       Antenna工具箱支持导出设计的天线用于制造，可生成CAD和Gerber文件。可以将天线阵列（包括实测数据或第三方仿真数据）集成到无线系统的射频前端中，用于设计匹配网络和仿真波束成形算法。此外，您可以使用射线追踪等不同传播技术，在任意地形和城市场景中可视化覆盖范围并估算链路性能。

2.螺旋天线的基础建模与结构可视化

2.1 螺旋天线的初始参数定义

       在MATLAB环境中，Antenna Toolbox提供了标准化的螺旋天线建模函数helix，可快速构建基础螺旋天线模型并定义其核心几何参数。初始建模时，通过直接调用函数生成默认参数的螺旋天线对象，并可通过输出属性查看其基础设计参数，为后续仿真奠定基础。

% 生成初始螺旋天线对象
hx = helix;
% 输出螺旋天线初始属性参数
disp(hx);

运行结果如下：

               Radius: 0.0220
                Width: 1.0000e-03
                Turns: 3
              Spacing: 0.0350
     WindingDirection: 'CCW'
       FeedStubHeight: 1.0000e-03
    GroundPlaneRadius: 0.0750
            Substrate: [1×1 dielectric]
            Conductor: [1×1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1×1 lumpedElement]

       上述参数含义为：螺旋天线半径Radius为 0.0220（单位：m）、导体宽度Width为1.0000e-03、匝数Turns为3、匝间距Spacing为0.0350、绕向WindingDirection为'CCW'（逆时针）、馈电短桩高度FeedStubHeight为1.0000e-03、接地面半径GroundPlaneRadius为0.0750，同时包含倾斜角度Tilt、倾斜轴TiltAxis及负载Load等辅助参数。

2.2 天线结构的可视化

       螺旋天线的接地结构位于X-Y 平面内，通过show函数可直观呈现天线的三维几何形态，直观验证建模参数的合理性。show函数不仅能清晰展示螺旋振子的绕向、匝数及接地面的尺寸，还能通过三维坐标系明确各部分的空间位置关系，为天线结构设计的初步校验提供可视化依据。

% 显示初始螺旋天线结构
show(hx);

运行结果如下：

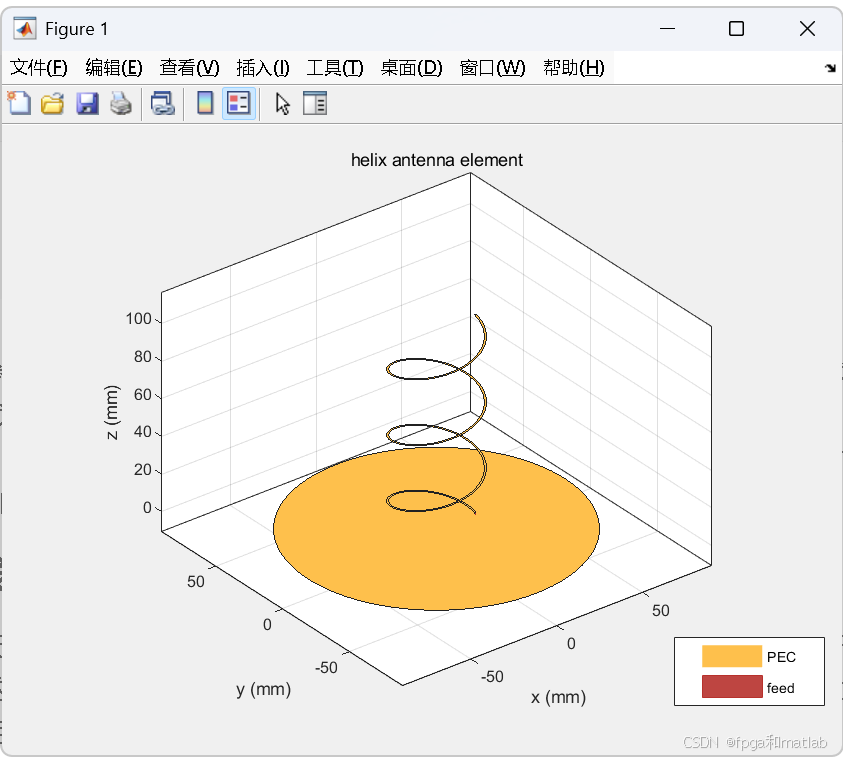

上图是初始参数下螺旋天线的接地效果，三维模型中清晰呈现了螺旋振子的空间走向与接地面的圆形轮廓，为后续参数修改后的结构对比提供基准。

1.3 螺旋天线参数修改

       实际工程应用中，需根据工作频率、辐射特性需求调整螺旋天线的几何参数。通过helix函数的 “名称-值”对参数，可灵活修改半径、宽度、匝数等核心指标，实现天线性能的定制化设计。本次仿真中，将螺旋天线半径调整为28e-3、宽度调整为1.2e-3、匝数修改为4，保留匝间距、绕向等其他参数不变，重新生成天线对象并查看更新后的属性。

% 定制化修改螺旋天线参数
hx = helix('Radius',28e-3,'Width',1.2e-3,'Turns',4);
% 输出修改后天线属性
disp(hx);
% 显示修改后天线结构
show(hx);

运行结果如下：

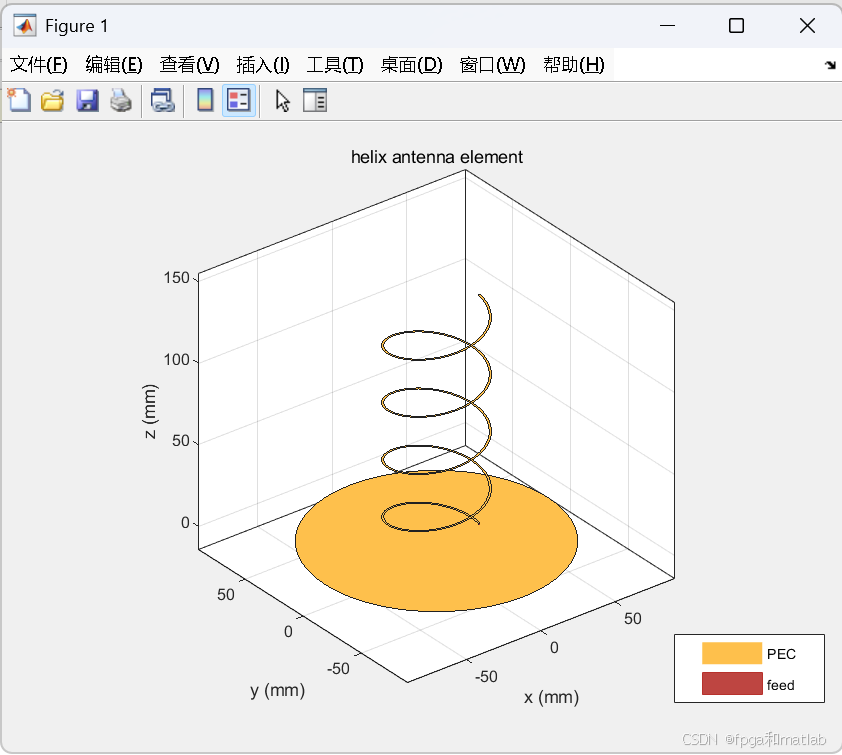

       修改后的螺旋天线参数中，Radius变为0.0280、Width变为0.0012、Turns为4，其余参数保持初始配置。上图展示了参数修改后的螺旋天线接地效果，对比图可见，螺旋振子的匝数增加、半径增大，导致振子的空间高度与横向覆盖范围显著变化，直观体现了参数调整对天线结构的影响。

2.螺旋天线辐射特性的仿真分析

       辐射特性是天线性能的核心指标，包括辐射方向图、方向性、极化特性等，直接决定天线的信号传输能力。MATLAB Antenna Toolbox提供了一系列专用函数，可实现螺旋天线辐射特性的定量计算与可视化分析。

2.1 辐射方向图

       辐射方向图反映了天线辐射功率在空间的分布规律，是评估天线方向性、增益及辐射范围的关键依据。通过pattern函数，可指定工作频率绘制螺旋天线的三维辐射方向图，直观呈现天线在全空间的辐射强度分布。

% 绘制1.8GHz频率下螺旋天线的辐射方向图
pattern(hx,1.8e9);

运行结果如下：

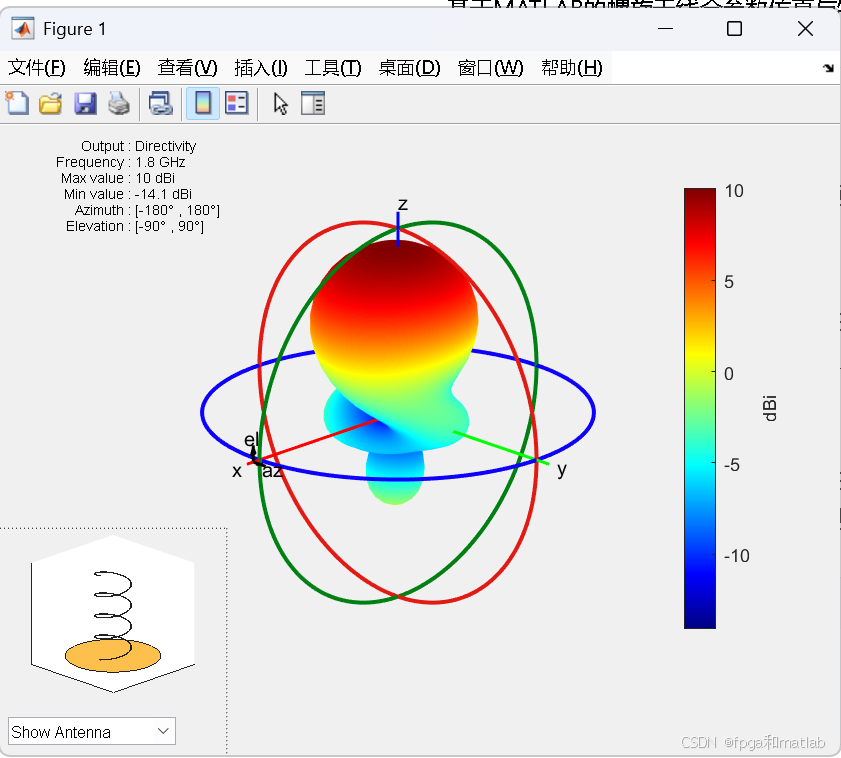

      上图为1.8GHz频率下螺旋天线的三维辐射方向图，模型中呈现出典型的螺旋天线圆极化辐射特征，辐射主瓣集中于空间特定方向，旁瓣能量较低，体现了螺旋天线良好的定向辐射特性。右侧的色标对应辐射强度的dB值分布，可定量读取不同方向的辐射功率差异。

2.2 方位角与仰角模式的二维分析

       三维辐射方向图虽能全面展示空间辐射特性，但在工程应用中，方位角（水平面）与仰角（垂直面）的二维辐射模式更具实际指导意义。MATLAB通过patternAzimuth（方位角模式）与patternElevation（仰角模式）函数，可分别绘制天线在特定频率下的二维辐射图，清晰呈现水平面与垂直面内的辐射强度分布。

% 绘制方位角辐射模式
patternAzimuth(hx,1.8e9);
% 新建画布绘制仰角辐射模式
figure;
patternElevation(hx,1.8e9);

运行结果如下：

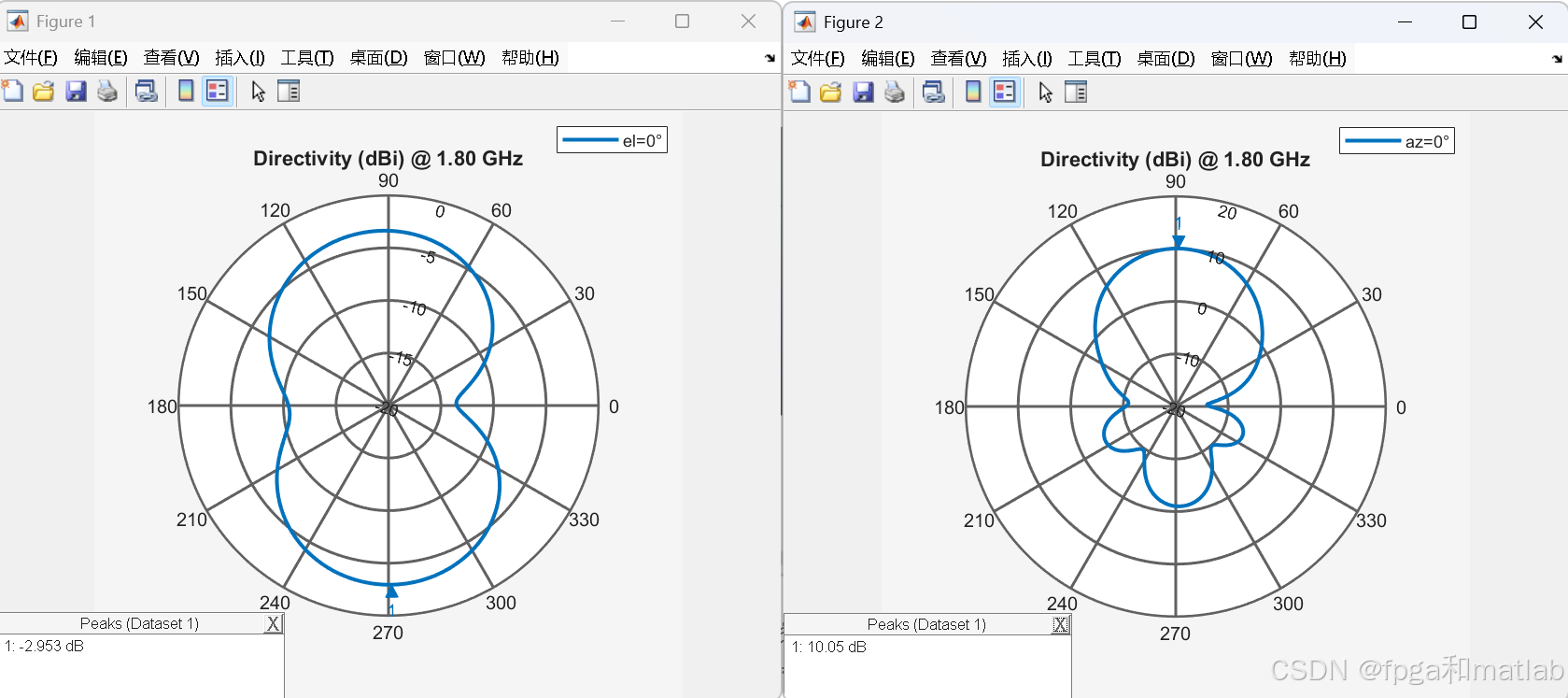

       图为螺旋天线的方位效果图，横轴为方位角（0°-360°），纵轴为辐射方向性（dB），曲线呈现出对称的花瓣状分布，体现了螺旋天线在水平面内的全向辐射特征；图为仰角模式效果图，清晰展示了垂直面内辐射主瓣的指向与旁瓣分布，为天线安装高度、俯仰角度的设计提供数据支撑。

2.3 天线方向性的定量计算

       方向性是天线在特定方向上辐射功率能力的量化指标，定义为期望方向上的最大辐射强度与所有其他方向上的平均辐射强度的比值。通过pattern函数的“名称-值”对参数，可直接计算并输出螺旋天线的方向性数值。

% 计算1.8GHz、0°方位角、90°仰角方向的天线方向性
Directivity = pattern(hx,1.8e9,0,90);
% 输出方向性计算结果
disp(['Directivity = ',num2str(Directivity)]);

       仿真中计算得到螺旋天线在1.8GHz、0°方位角、90°仰角方向的方向性为10.0430dB，该数值定量反映了天线在该方向的辐射聚焦能力，数值越大说明天线的定向辐射特性越强，信号传输的能量利用率越高。

3.螺旋天线的电磁场与极化分析

3.1 螺旋天线EH场的计算

       EH场是天线电场（E）与磁场（H）的统称，其x、y、z分量分布直接反映了天线周围电磁场的空间分布规律，是天线电磁辐射机理分析的核心依据。MATLAB通过EHfields函数，可指定频率与空间坐标点，计算并输出 EH 场的复数分量值。

% 计算1.8GHz频率下，坐标(0;0;1)处的EH场
[E,H] = EHfields(hx,1.8e9,[0;0;1]);
% 输出电场分量
disp('E = ');
disp(E);
% 输出磁场分量
disp('H = ');
disp(H);

仿真计算得到的电场分量E为：

E =
  -0.5208 - 0.5756i
  -0.8777 + 0.5190i
  -0.0036 + 0.0004i

H =
   0.0023 - 0.0014i
  -0.0014 - 0.0015i
   0.0000 - 0.0000i

复数形式的分量值体现了EH场的相位与幅度特征，通过分析各分量的变化规律，可深入理解螺旋天线的辐射场传播特性，为天线的电磁兼容设计与干扰分析提供基础数据。

3.2 不同极化模式的辐射方向图

       极化特性是天线的关键电气特性之一，指天线辐射电磁波的电场方向，主要包括椭圆极化、直线极化与圆形极化。螺旋天线天然具备圆极化特性，可有效抵抗无线传输中的极化损耗。通过pattern函数的Polarization参数，可绘制螺旋天线的特定极化方向图，本次仿真以右圆极化（RHCP）为例进行分析。

% 绘制1.8GHz频率下螺旋天线的右圆极化辐射方向图
pattern(hx,1.8e9,'Polarization','RHCP');

运行结果如下：

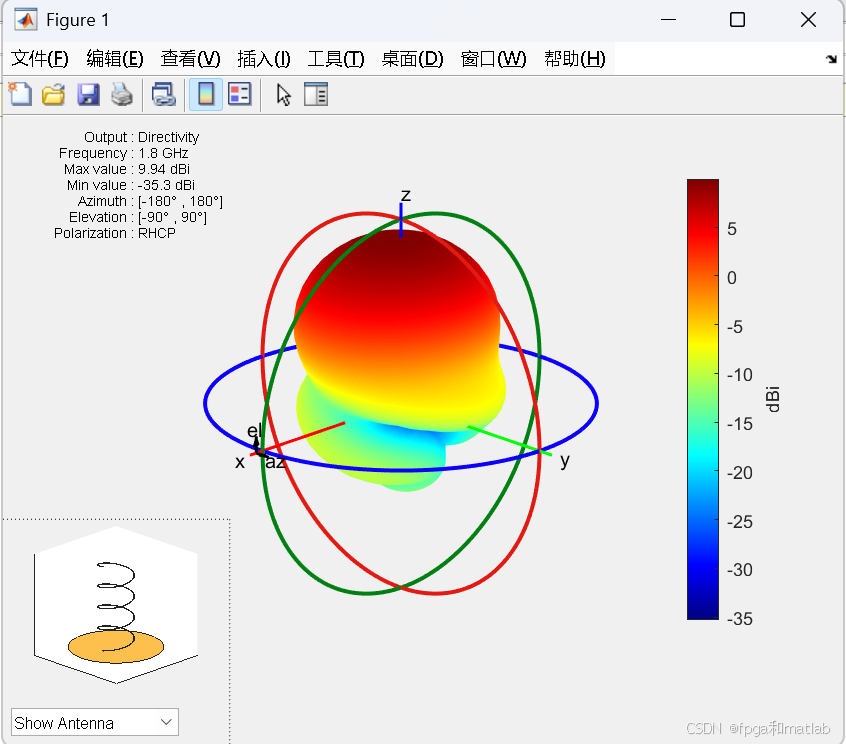

       图为螺旋天线的右圆极化辐射方向图，三维模型中清晰呈现了圆极化辐射的空间分布特征，辐射主瓣的能量分布与圆极化模式匹配，验证了螺旋天线的圆极化辐射能力。该特性使螺旋天线在卫星通信、移动通信等抗干扰需求场景中具备显著优势。
