🔥 内容介绍

1 模型概述

基于异步电机的光伏储能三相并网微电网仿真模型，是融合光伏发电、储能系统、异步电机及三相并网技术的综合性仿真载体，旨在模拟微电网在并网运行模式下的能量转换、功率传输及协同控制特性，为微电网系统设计、控制策略优化及运行稳定性分析提供理论支撑与仿真验证工具。该模型依托MATLAB/Simulink仿真平台，整合光伏发电模块、储能调节模块、异步电机控制模块、三相并网接口模块及监测模块，可精准复现不同工况（光照突变、负荷波动、电网故障）下系统的动态响应，验证控制策略的有效性，解决光伏出力间歇性、储能充放电协调及异步电机与电网协同运行等关键问题，为实际工程应用提供可靠的仿真参考与设计依据。

模型核心目标是实现“光伏优先发电、储能削峰填谷、异步电机能量转换、三相平稳并网”的协同运行，确保系统在稳态与动态工况下均能满足并网标准，维持电压、频率稳定，提升能源利用效率，同时为异步电机在微电网中的应用提供仿真支撑，助力可再生能源微电网的规模化推广。

2 模型核心组成及原理

本仿真模型由五大核心模块构成，各模块相互协同、无缝衔接，共同实现微电网的三相并网运行，各模块的结构、原理及参数设置如下：

2.1 光伏发电模块

光伏发电模块是微电网的核心能量输入单元，主要由光伏阵列、Boost升压电路及最大功率点跟踪（MPPT）控制器组成，核心功能是将太阳能转化为电能，并通过控制策略实现最大功率输出。

光伏阵列采用单晶硅光伏组件串联/并联组合，根据仿真需求设定额定功率（如85kW），其输出特性受光照强度、环境温度影响显著，光照强度1000W/m²、标准温度条件下可实现额定功率稳定输出。Boost升压电路用于将光伏阵列输出的低压直流电升至750V直流母线电压，满足后续储能、逆变及异步电机驱动的电压需求；MPPT控制器采用电导增量法，通过实时监测光伏电池的电压和电流，计算电导增量，动态调整Boost电路的占空比，使光伏阵列始终工作在最大功率点附近，提升发电效率，该算法在光照突变场景下（如云层遮挡）可通过自适应步长调节，快速收敛至新功率点，功率波动抑制率优于95%，输出功率纹波仅为10W，确保发电稳定性。

2.2 储能模块

储能模块是维持微电网功率平衡、抑制光伏出力波动的关键单元，采用锂电池储能系统搭配双向DC-DC变换器，实现电能的存储与释放双向调节，衔接光伏模块与直流母线，同时为异步电机提供稳定的后备电源支持。

锂电池储能系统采用Thevenin等效电路建模，根据仿真需求设定额定容量、额定电压及充放电倍率，具备充放电保护、过充过放预警功能；双向DC-DC变换器采用双闭环控制策略，电压外环维持直流母线电压稳定，电流内环控制充放电电流，实现储能系统与直流母线之间的能量双向流动——当光伏出力过剩时，储能系统充电，吸收多余电能；当光伏出力不足或异步电机负荷增加时，储能系统放电，补充功率缺口，确保直流母线电压稳定在750V，为后续逆变及异步电机运行提供可靠支撑，同时延长储能电池的循环寿命。

2.3 异步电机模块

异步电机模块是微电网中的核心能量转换单元，承担电能与机械能的相互转换功能，同时作为可控负荷参与微电网功率调节，其运行状态直接影响微电网的稳定性与功率分配特性。

模型采用笼型异步电机，根据仿真需求设定额定功率、额定电压、额定转速等参数，通过三相逆变器接收直流母线的电能，将直流电转换为交流电驱动电机运行，实现机械能输出；同时，电机可工作在发电状态，将多余机械能转化为电能反馈至直流母线，实现能量回收。控制策略采用转子电流控制，通过调节转子电流实现电机转速、转矩的精准控制，确保电机在不同负荷工况下稳定运行，同时配合微电网整体控制策略，实现与光伏、储能系统的协同，避免因电机负荷波动导致微电网电压、频率失稳，解决异步电机接入对微电网暂态稳定性的影响问题。

2.4 三相并网接口模块

三相并网接口模块是微电网与公共电网连接的核心单元，主要由三相逆变器、锁相环（PLL）及滤波电路组成，核心功能是将直流母线的直流电转换为与公共电网同频、同相、同幅的三相交流电，实现微电网与公共电网的平稳并网，同时控制并网功率的大小与方向。

三相逆变器采用电压源型逆变器，开关器件选用IGBT，采用电压矢量id-iq解耦控制策略，构建电压外环-电流内环的双闭环控制结构，通过Park变换实现dq坐标系下的电流分量独立调节，电压外环维持直流母线电压稳定，电流内环实现单位功率因数并网，确保并网电流波形正弦度良好，并网电流纹波仅为2.49%，完全满足并网要求；锁相环（PLL）用于实时检测公共电网的电压相位、频率，实现逆变器输出电压与电网电压的同步，避免并网时产生环流，确保并网过程平稳无冲击；滤波电路采用LC低通滤波，滤除逆变器输出的高频谐波，降低对公共电网的干扰，同时提升并网电能质量。

2.5 监测与控制模块

监测与控制模块是微电网协同运行的“大脑”，整合数据采集、信号处理、控制策略执行及故障诊断功能，实现对整个仿真模型的实时监测与精准控制，确保系统稳定运行。

数据采集单元实时采集光伏出力、储能充放电电流/电压、异步电机转速/转矩、并网功率、电网电压/频率等关键参数；控制策略采用分层控制架构，底层为各模块独立控制（MPPT控制、储能双闭环控制、异步电机转子电流控制、并网逆变器矢量控制），顶层为系统协同控制，实现光伏、储能、异步电机及并网接口的协同运行，确保功率平衡与电压、频率稳定；故障诊断单元可实时监测电网故障、模块故障（如逆变器故障、储能过充过放），当检测到故障时，快速触发保护机制，如切断并网接口、停止光伏出力、调整储能充放电状态，避免故障扩大，提升系统可靠性；同时，该模块可实现并网/离网模式的无缝切换，电网故障时自动切换至离网模式，通过储能系统维持异步电机及关键负荷供电，电网恢复后通过预同步控制重新并网。

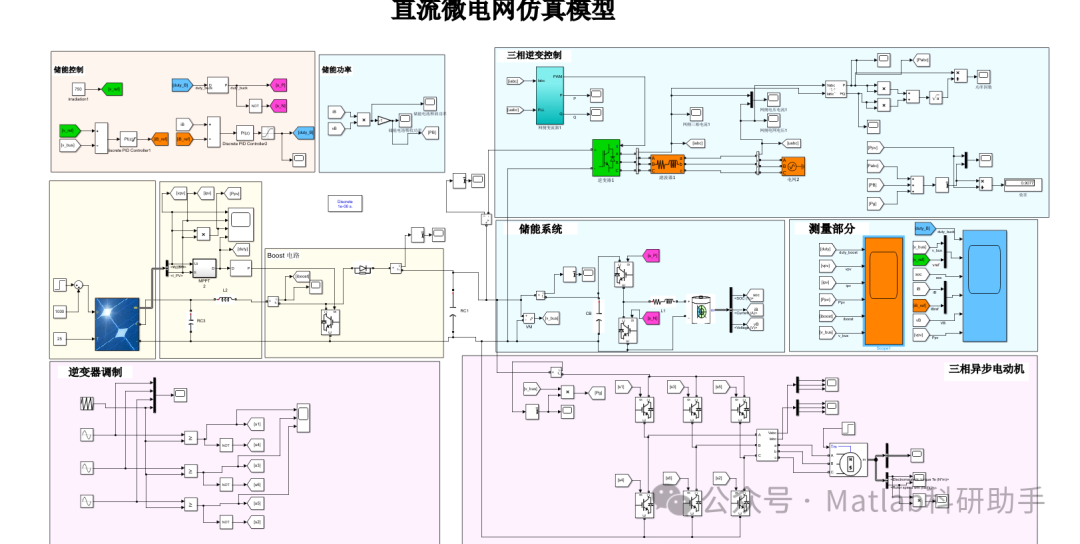

3 模型搭建（基于MATLAB/Simulink）

本模型基于MATLAB/Simulink平台搭建，结合Simscape Electrical工具箱，按照“模块搭建→参数设置→信号连接→控制策略配置”的步骤完成，具体搭建过程如下：

3.1 仿真环境准备

1.  打开MATLAB，新建Simulink模型，保存为“PV_Storage_AsynchronousMotor_Grid.mdl”；

2.  加载所需工具箱：Simscape Electrical、Simulink Control Design、Stateflow（用于模式切换控制），确保所有模块可正常调用；

3.  设置仿真参数：仿真时长设为10-20s，仿真步长采用变步长（ode23tb），最大步长0.001s，确保仿真精度与运行效率，同时设置电网频率为50Hz，直流母线电压为750V，并网电压为220V（三相）。

3.2 各模块搭建与参数设置

3.2.1 光伏发电模块搭建

1.  从Simscape Electrical工具箱中拖入“PV Array”模块，设置光伏组件参数：额定功率85kW，开路电压36V，短路电流8A，串联组数30组，并联组数10组，模拟实际光伏阵列输出特性；

2.  拖入“Boost Converter”模块，设置开关频率20kHz，电感值10mH，电容值1000μF，实现光伏电压升压至750V直流母线；

3.  搭建MPPT控制器：采用“MATLAB Function”模块编写电导增量法MPPT算法，输入光伏阵列电压、电流信号，输出Boost电路占空比控制信号，实现最大功率点跟踪，算法中加入自适应步长调节机制，提升光照突变时的响应速度。

3.2.2 储能模块搭建

1.  拖入“Battery”模块（锂电池模型），设置参数：额定容量100kWh，额定电压750V，内阻0.05Ω，充放电倍率0.5C，过充电压780V，过放电压720V；

2.  拖入“Bidirectional DC-DC Converter”模块，设置开关频率20kHz，电感值5mH，电容值500μF，采用双闭环控制（PI调节器），电压外环比例系数Kp=0.5，积分系数Ki=0.1，电流内环比例系数Kp=1.0，积分系数Ki=0.05，实现充放电电流与母线电压的精准控制。

3.2.3 异步电机模块搭建

1.  从Simscape Electrical工具箱中拖入“Induction Motor”模块（笼型异步电机），设置参数：额定功率50kW，额定电压380V（三相），额定转速1480r/min，定子电阻0.05Ω，转子电阻0.03Ω，定子电感0.02H，转子电感0.02H；

2.  拖入“Three-Phase Inverter”模块，连接直流母线与异步电机，设置开关频率20kHz，开关器件为IGBT；

3.  搭建异步电机控制模块：采用转子电流控制策略，通过“Park变换”“PI调节器”模块，实现转子电流的闭环控制，调节电机转速与转矩，确保电机稳定运行。

3.2.4 三相并网接口模块搭建

1.  拖入“Three-Phase Inverter”模块作为并网逆变器，设置开关频率20kHz，与直流母线连接；

2.  拖入“PLL”模块（锁相环），输入公共电网电压信号，输出同步相位信号，用于控制并网逆变器输出电压与电网同步；

3.  搭建并网控制模块：采用电压矢量id-iq解耦控制策略，通过“Park变换”“逆Park变换”“PI调节器”模块，实现有功功率、无功功率的独立控制，确保单位功率因数并网；

4.  拖入“LC Filter”模块（低通滤波），设置电感值1mH，电容值10μF，滤除高频谐波，连接并网逆变器与公共电网；

5.  拖入“Three-Phase Source”模块作为公共电网，设置参数：线电压220V，频率50Hz，内阻0.01Ω，模拟实际公共电网特性；

6.  拖入“Three-Phase Breaker”模块作为PCC开关（公共连接点），用于控制微电网与公共电网的连接与断开，实现并网/离网模式切换。

3.2.5 监测与控制模块搭建

1.  拖入“Voltage Sensor”“Current Sensor”“Power Sensor”“Speed Sensor”等模块，分别采集各单元的电压、电流、功率、转速等关键参数；

2.  拖入“Scope”模块（示波器），用于实时观测各参数的动态波形（如光伏出力、储能充放电电流、并网电流、电机转速等）；

3.  搭建协同控制模块：采用“MATLAB Function”模块编写协同控制算法，整合各模块控制信号，实现光伏、储能、异步电机及并网接口的协同运行，同时加入故障检测与保护逻辑；

4.  拖入“Stateflow”模块，实现并网/离网模式切换控制，设定切换触发条件（电网电压跌落<0.5pu时切换至离网，电网恢复且预同步完成时切换至并网）。

3.3 信号连接与模型整合

1.  直流侧连接：光伏模块通过Boost电路输出端连接至750V直流母线，储能模块通过双向DC-DC变换器连接至直流母线，异步电机逆变器、并网逆变器的输入端均连接至直流母线，确保直流侧能量互通；

2.  交流侧连接：异步电机逆变器输出端连接至异步电机，并网逆变器输出端通过LC滤波电路、PCC开关连接至公共电网；

3.  控制信号连接：监测模块采集的参数信号输入至协同控制模块，协同控制模块输出控制信号至各模块的控制器（MPPT控制器、储能双闭环控制器、异步电机控制器、并网逆变器控制器），实现闭环控制；

4.  模型整合：调整各模块布局，确保信号连接正确、无虚接，检查各模块参数设置合理性，完成模型搭建。

4 仿真工况设计与结果分析

为验证模型的合理性与控制策略的有效性，设计三种典型仿真工况，通过观测关键参数的动态响应，分析模型的运行特性，具体工况设计与结果分析如下：

4.1 工况1：稳态并网运行工况

1.  工况设置：光照强度稳定在1000W/m²，环境温度25℃，异步电机处于额定负荷运行状态，储能系统处于浮充状态，微电网与公共电网正常并网，实现功率平衡；

2.  仿真结果：光伏模块输出功率稳定在85kW，MPPT控制器跟踪精度≥99%，输出功率纹波≤10W；直流母线电压稳定在750V±2%，波动幅度小；异步电机转速稳定在1480r/min，转矩稳定在额定值，运行平稳；并网电流波形正弦，纹波≤2.49%，功率因数≥0.98，符合并网标准；储能系统充放电电流接近0，维持浮充状态，系统整体功率平衡，无明显波动，验证了模型在稳态工况下的稳定性。

4.2 工况2：光照突变工况

1.  工况设置：仿真前5s，光照强度稳定在1000W/m²；5s时，光照强度突然降至500W/m²（模拟云层遮挡），10s时恢复至1000W/m²，其他条件不变；

2.  仿真结果：光照突变时，光伏出力快速降至42.5kW左右，MPPT控制器在0.5s内完成最大功率点重新跟踪，响应速度快，无明显振荡；直流母线电压出现小幅波动（波动幅度≤5%），储能系统快速放电，补充功率缺口，维持母线电压稳定；异步电机转速、转矩仅出现微小波动，快速恢复稳定；并网功率随光伏出力同步变化，无明显冲击，验证了模型对光照突变的适应能力及储能系统的功率调节作用，同时体现了MPPT算法的快速收敛特性。

4.3 工况3：负荷波动与电网故障工况

1.  工况设置：光照强度稳定在1000W/m²，前5s异步电机处于额定负荷；5s时，异步电机负荷突然增加至120%（模拟负荷波动）；8s时，公共电网出现故障，电压跌落至0.4pu，触发离网模式；12s时，电网故障恢复，通过预同步控制重新并网；

2.  仿真结果：负荷增加时，储能系统放电功率增加，补充负荷缺口，直流母线电压维持稳定，异步电机转速、转矩快速调整至新的稳定值，无失稳现象；电网故障时，PCC开关快速断开，系统自动切换至离网模式，储能系统承担主要供电任务，维持异步电机及关键负荷正常运行，电压、频率波动控制在允许范围内；电网恢复后，预同步控制器快速实现电压、频率、相位匹配，PCC开关平稳闭合，系统重新并网，切换过程无明显冲击，电压波动≤5%，频率偏差≤0.2Hz，验证了模型的负荷适应能力、故障应对能力及模式切换的平滑性。

5 模型优化方向

基于上述仿真结果，结合微电网实际运行需求，模型可从以下方面进行优化，提升仿真精度与实用性：

1.  控制策略优化：引入自适应MPPT算法，提升复杂光照条件（如光照快速变化、阴影遮挡）下的最大功率跟踪精度与响应速度；优化储能系统控制策略，结合模糊控制、模型预测控制等先进算法，提升充放电调节的精准度，延长电池循环寿命；探索异步电机新型控制方法，进一步提升电机发电效率与运行可靠性。

2.  模型精细化优化：考虑光伏组件的温度系数、老化损耗，提升光伏模块仿真精度；加入储能电池的充放电效率、自放电损耗模型，使储能模块更贴合实际；引入线路损耗模型，优化微电网内部功率传输的仿真准确性；增加多异步电机接入场景，分析多电机对微电网暂态稳定性的影响。

3.  功能拓展：增加微电网离网运行的完整控制逻辑，实现离网状态下的负荷分配与稳定控制；加入储能系统的SOC（State of Charge）平衡控制，避免多储能单元之间的充放电不均衡；拓展并网功率调度功能，实现光伏出力、储能充放电与电网调度指令的协同，提升模型的工程实用性；引入虚拟同步控制（VSG），提升微电网频率稳定性，抑制负荷扰动带来的频率波动。

4.  多场景适配：优化模型参数，适配不同功率等级的微电网（如小型分布式微电网、工业级微电网）；增加不同类型负荷（如电阻性负荷、感性负荷），使模型更具通用性；适配不同并网电压等级，扩大模型的应用范围。

6 结论

本文搭建的基于异步电机的光伏储能三相并网微电网仿真模型，整合了光伏、储能、异步电机及三相并网核心单元，设计了合理的控制策略，通过MATLAB/Simulink平台实现了不同工况下的仿真验证。仿真结果表明，该模型能够精准复现微电网的稳态与动态运行特性，MPPT控制器、储能双闭环控制、并网逆变器矢量控制及异步电机转子电流控制协同作用，可有效解决光伏出力间歇性、负荷波动及电网故障带来的稳定性问题，确保微电网平稳并网运行，并网电流纹波、电压波动等指标均满足并网要求。

该模型为基于异步电机的光伏储能三相并网微电网的设计、控制策略优化及运行分析提供了可靠的仿真工具，可有效降低实际工程的设计成本与试验风险，同时为异步电机在微电网中的应用提供了理论支撑与仿真参考，对推动可再生能源微电网的规模化发展具有重要意义。后续可通过模型优化，进一步提升仿真精度与功能完整性，使其更贴合实际工程应用场景。

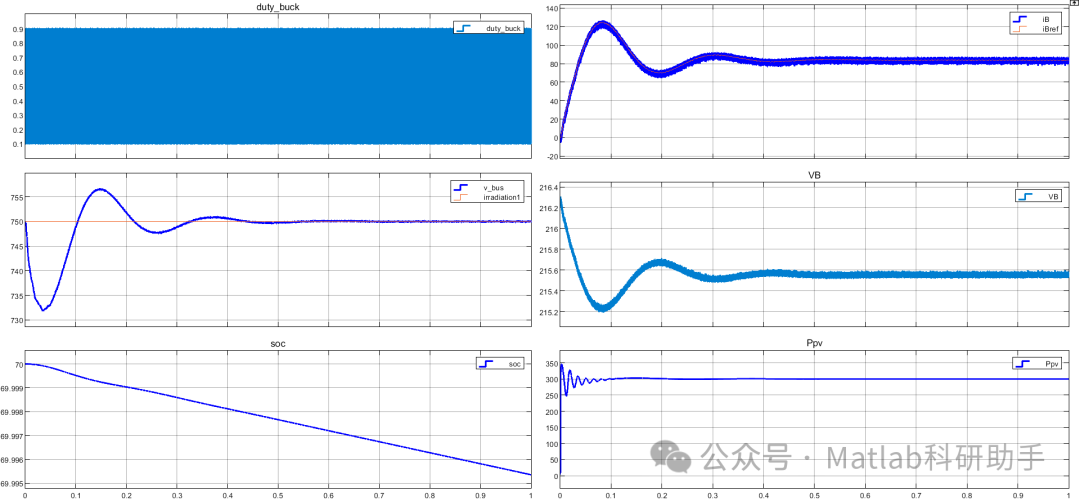

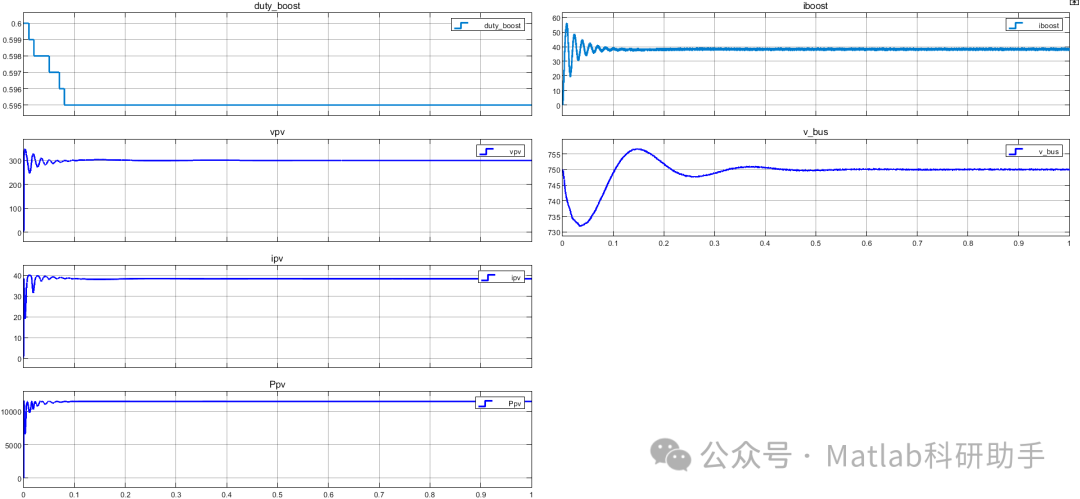

⛳️ 运行结果

🔗 参考文献

[1] 顾德英,季正东,张平.基于SIMULINK的异步电机的建模与仿真[J].电力系统及其自动化学报, 2003(2).DOI:10.3969/j.issn.1005-7277.2003.03.005.

[2] 程靖.基于Matlab/SimuLink的交流电机建模与仿真[J].兵工自动化, 2003, 22(2):3.DOI:10.3969/j.issn.1006-1576.2003.02.014.
