最近刚交付的出口设备项目里，一套1200PLC带着8个V90伺服满场飞。老铁们都知道，这种多轴系统最怕通讯翻车和参数玄学。今天咱们不整虚的，直接上硬菜——用TIA Portal现场实录教你驯服这群伺服。

硬件拓扑要整明白

这套系统用1200PLC（1215C）当主站，四个ET200SP分布式IO挂着八台V90 PN版伺服。通讯架构走的是Profininet菊花链，每个站间隔别超过50米。这里有个坑得注意：V90的GSD文件必须用最新版（V5.1+），不然设备描述文件不认新版功能。

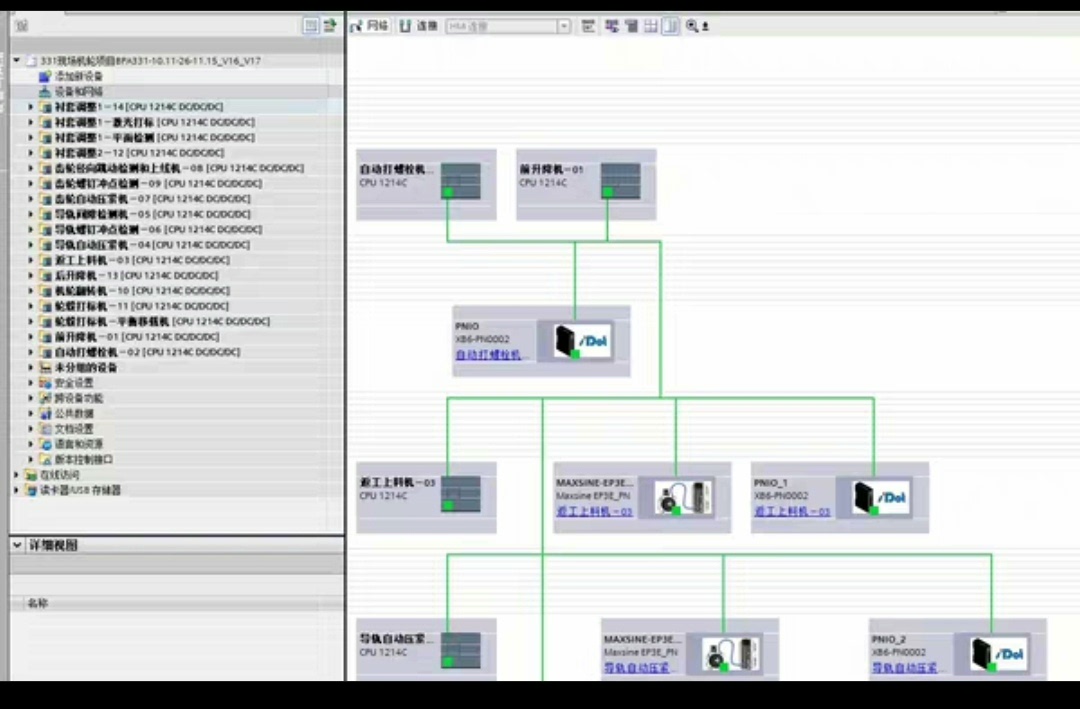

!PLC拓扑示意图

工艺对象才是王道

别再用老古董的Axis Control了！在OB里直接拖拽"TO_PositioningAxis"工艺对象，这才是官方推荐姿势。配置向导里重点关注这几个参数：

# 轴基本配置
Axis.MasterAxis := "V90_DRIVE_01";  //绑定驱动设备
Axis.Encoder := "Encoder_01";      //编码器绑定
Axis.Mechanical.MotorRevolutions := 10;  //电机每转机械行程

重点是"LoadGearing"参数配置，设备里用到了1:5的减速箱，这里填错了直接导致定位漂移。建议先在HMI上做JOG测试，观察实际移动量与设定值是否成比例。

FB284的花式调用

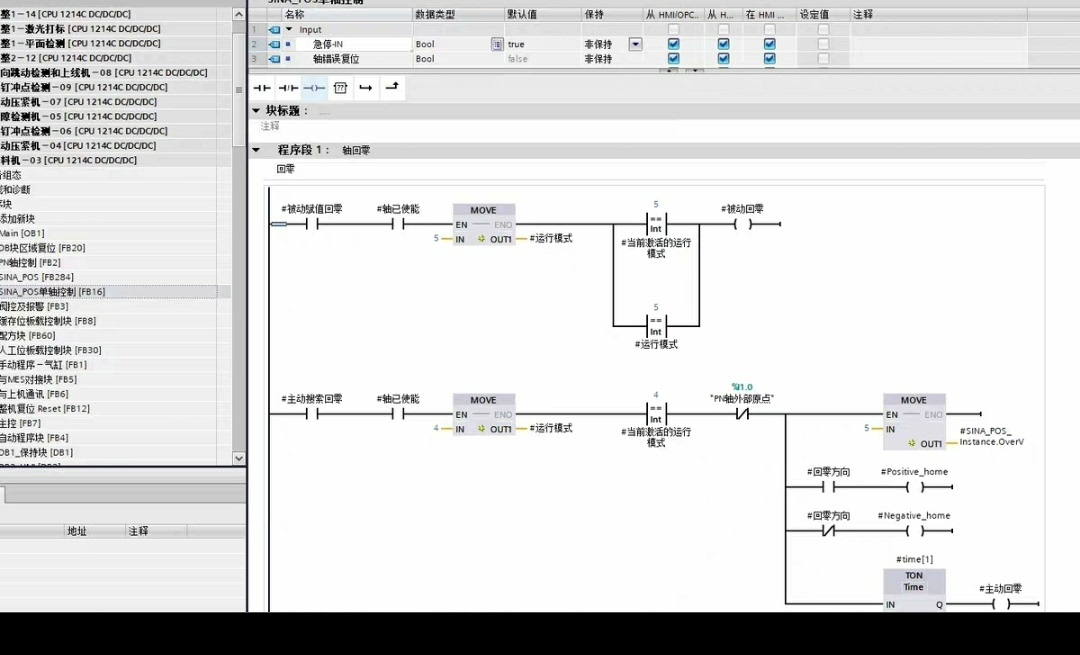

官方FB284功能块咱得玩出花来。建议把每个V90封装成独立FB，这样维护起来贼方便：

//FB284调用模板
#V90_Drive_FB(
    Axis := "Axis_01",
    Mode := INT#3,  //速度模式
    Speed := REAL#500.0,
    Error => %M100,
    Status => %MW200);

重点说说Mode参数切换时的骚操作：从位置模式切速度模式前，必须用MC_Reset复位轴状态，否则可能触发驱动报警。实测遇到过切换模式后电机抖动，最后发现是ControlWord没及时更新导致的。

通讯故障三板斧

多站通讯最怕断线，在OB86里加个诊断程序保命：

IF #Station_Lost THEN
    FOR i := 1 TO 8 DO
        ResetAxis(i);  //自定义复位函数
    END_FOR;
    AlarmLog(16#7001); //记录站丢失报警
END_IF;

遇到通讯闪断时，千万别直接重启PLC！先在线监控诊断缓冲区，90%的问题都能在"Online & Diagnostics"里找到故障代码。上周现场遇到个诡异问题，最后发现是交换机端口供电不稳导致Profinet丢包。

开源代码怎么薅

项目里的所有FB块都扔Gitee了（搜索V90_Toolkit），重点看这几个文件：

• AxisWrapper.scl //轴操作封装库
• V90Diag.fbd //诊断视图生成器
• RecipeMgr.db //参数配方管理

建议先拿"SimpleMove"示例程序开刀，这个程序实现了基本点动+绝对定位。改定位参数时注意单位换算，项目里用的是毫米单位制，记得在工艺对象里配置好每转脉冲数。

出口设备1200线体程序，多个plc走通讯，内部有多个v90,采用工艺对象与fb284 共同控制，功能快全部开源，能快速学会v90的控制，

调试时强烈推荐用Trace功能抓取实时曲线，特别是监控ActualPosition和ActualVelocity的跟随情况。遇到过参数自整定后依然震荡的问题，最后把滤波器从二阶改三阶才搞定。

多说一句：V90的111报文别乱改！官方推荐的标准报文已经包含必要控制字，自己瞎改可能触发安全功能。曾经有个兄弟把控制字里的急停位给屏蔽了，结果设备启动直接飙车...

项目源码和调试手册已打包，需要的评论区自取。下期咱们唠唠怎么用SCL实现电子凸轮，比LAD图形编程骚气多了！
