开放架构BMS半实物HIL仿真系统基于研华高性能工业电脑和凯云SimuRTS软件，将真实BMS硬件接入高保真虚拟电池环境，构建“电芯-模组-电池包-整车”闭环测试链，提供桌面HIL和通用HIL，成为新能源汽车动力系统研发的安全基石与效率引擎。

系统采用模块化、标准化设计，具备16+多核高性能实时机。支持多厂商设备无缝集成，提供仿真实时机、接口硬件、BMS模型、故障注入与测试工具等、显著缩短BMS研发周期并具有极高的性价比。

系统原理与技术架构

系统采用“上位机（主控）-下位机（实时仿真）”分布式架构，通过高实时性硬件在环与多源数据融合，实现BMS与虚拟电池环境的深度交互：

01

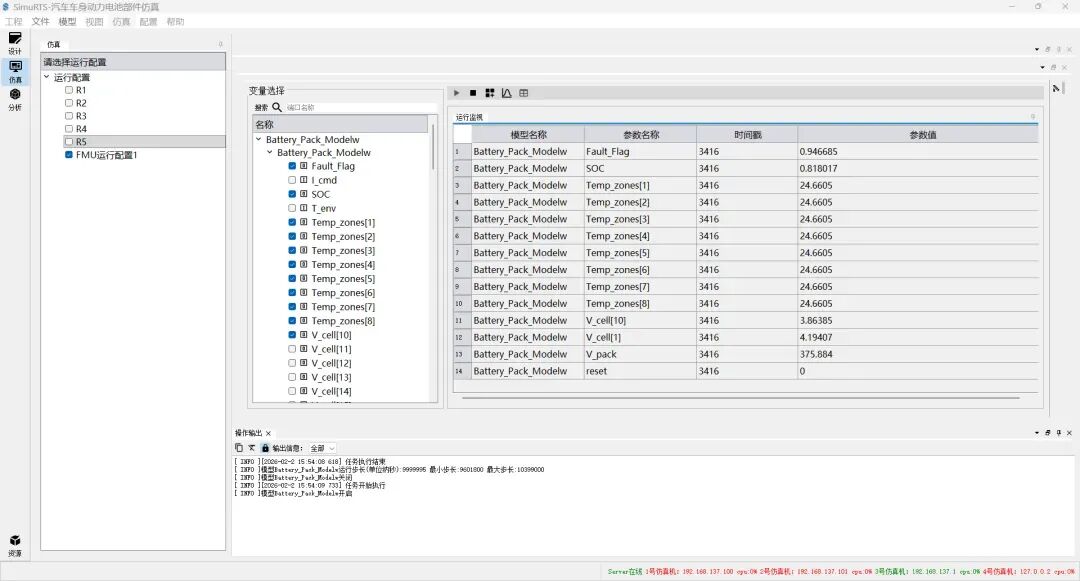

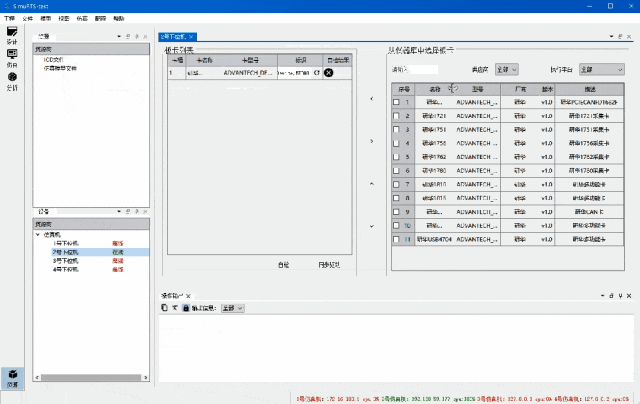

测试主机（上位机）

• 支持 Simulink/AMESim 电池模型导入、实时监控、在线调参

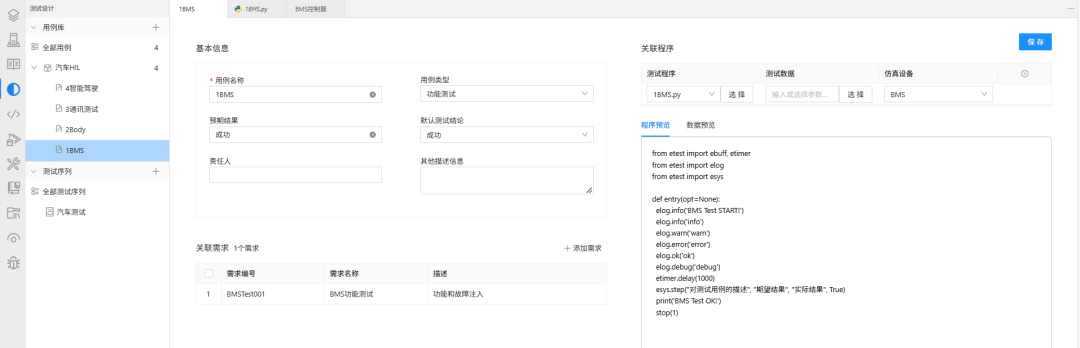

• 完成仿真工程配置、模型自动下载与测试用例管理

• 核心软件：SimuRTS 主控软件（支持充放电工况编辑与数据后处理）

02

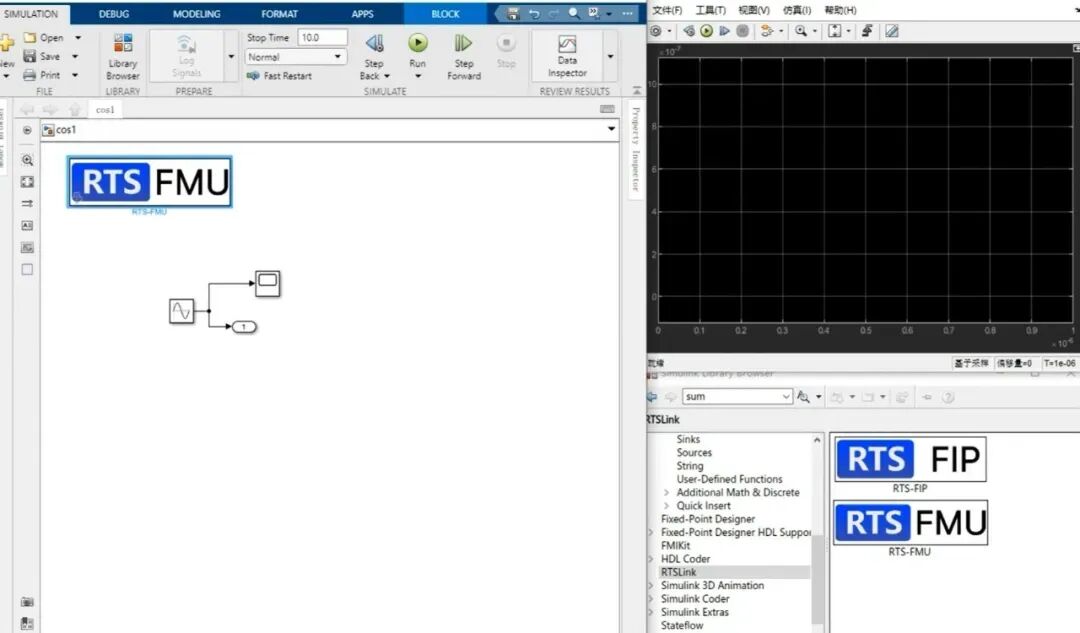

实时代码生成组件（RTSLink）

• 集成于 MATLAB/Simulink，一键生成电池模型实时代码

• 支持等效电路模型（ECM）、电化学模型（P2D）等实时仿真

03

下位机（实时层）

• 提供工业级高性能多核方案，运算性能高于市场通用系统30%

• 运行高精度电池模型（FMU格式），以1ms周期更新电池状态

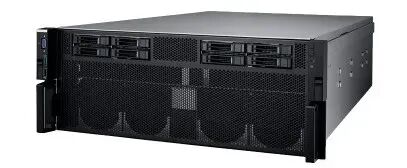

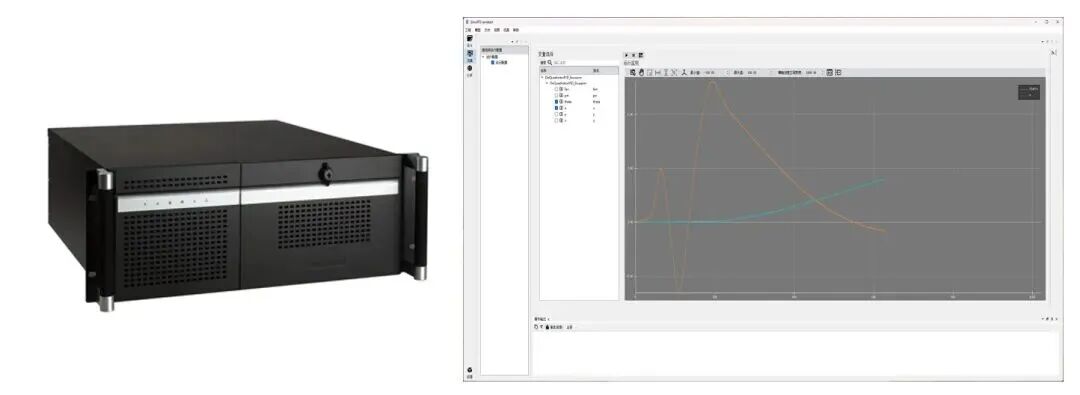

• 实时仿真计算机（研华嵌入式工业电脑），运行RTOS确保时序确定性

04

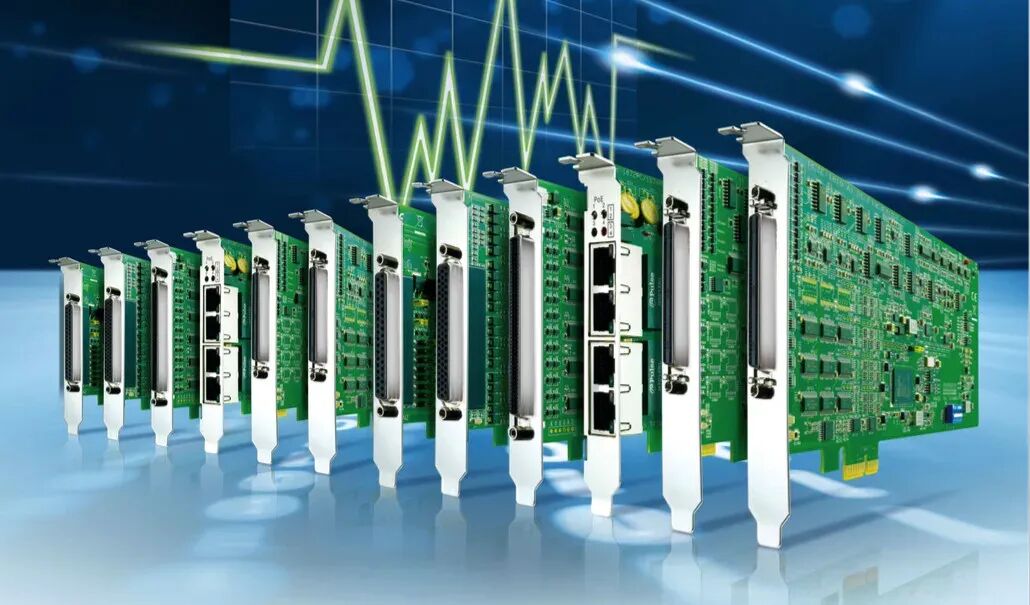

接口层

支持电压/温度/电流模拟、CAN通信、数字I/O，信号延迟＜10µs。

• 电压模拟卡：32通道AO，精度±0.5mV，模拟96串电芯电压

• 温度模拟卡：8通道AO，输出NTC电阻曲线，模拟-40℃~125℃

• 电流模拟卡：对应±500A电流缩放

• CAN卡：双通道CAN FD，支持BMS通信与故障注入

• 数字I/O卡：128通道隔离DIO，采集接触器状态、驱动负载控制

05

电池模拟层

• 电芯电压模拟：96+路0-5V可编程输出，支持SOC梯度、压差、突变故障

• 温度模拟：8+路NTC电阻输出，模拟电芯热场分布与热失控场景

• 故障注入：支持电压短路、传感器漂移、CAN错误帧、绝缘故障等200+故障模式

• 功率级联动：通过DO触发电池模拟器，同步实现真实充放电与短路测试

电池模型与测试能力

01

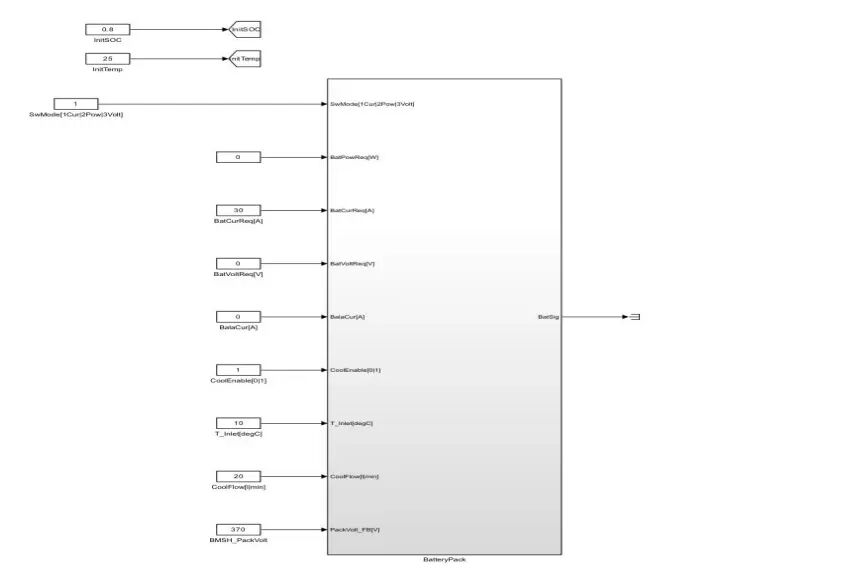

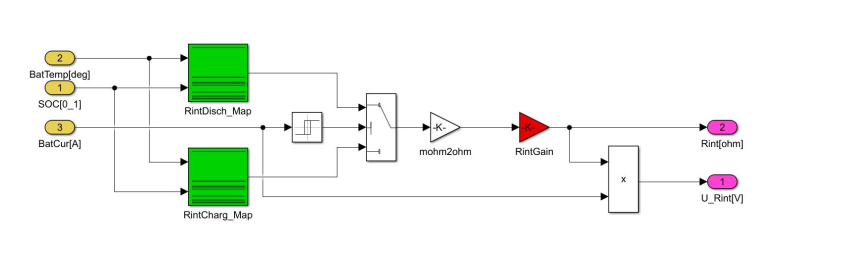

高保真电池模型

➤电化学特性：模拟SOC-OCV曲线、极化效应、容量衰减（SOH跟踪）

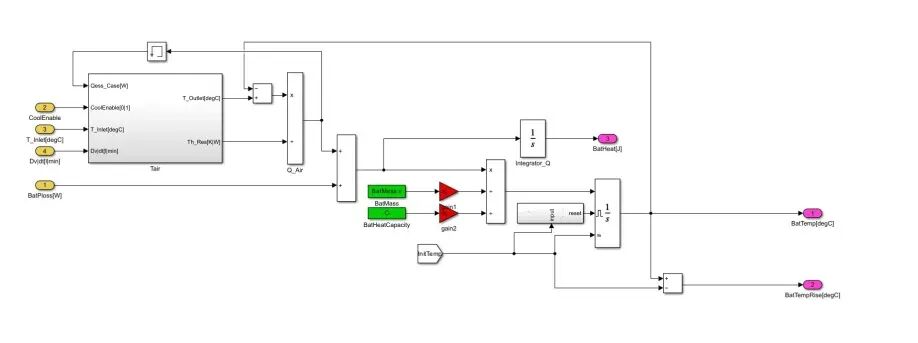

➤热管理耦合：结合冷却系统模型，仿真液冷/风冷对温度场的影响

➤寿命预测：支持循环寿命模型（如Arrhenius老化方程）

➤故障扩展：内置内短路、析锂、连接阻抗增大等故障模型

02

BMS全链路验证

• 均衡策略测试：对比被动均衡与主动均衡效率与温升

• SOX算法验证：SOC/SOH/SOP估算精度测试（误差＜3%）

• 充电兼容性：模拟CC-CV、快充（CHAdeMO/GB/T）协议交互

03

极限工况与故障注入

• 电压故障：单节过压/欠压、压差突变、采样线开路

• 温度故障：NTC短路/断路、温升速率超标、热失控传播

• 通信故障：CAN总线错误帧、节点丢失、信号超时

• 安全机制测试：验证过流保护、绝缘检测、高压互锁响应时间

04

 数据监控与追溯

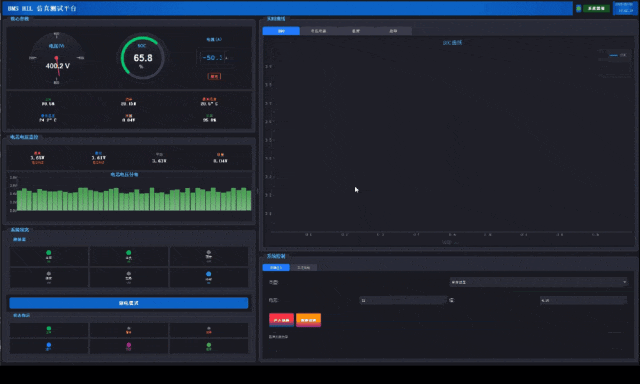

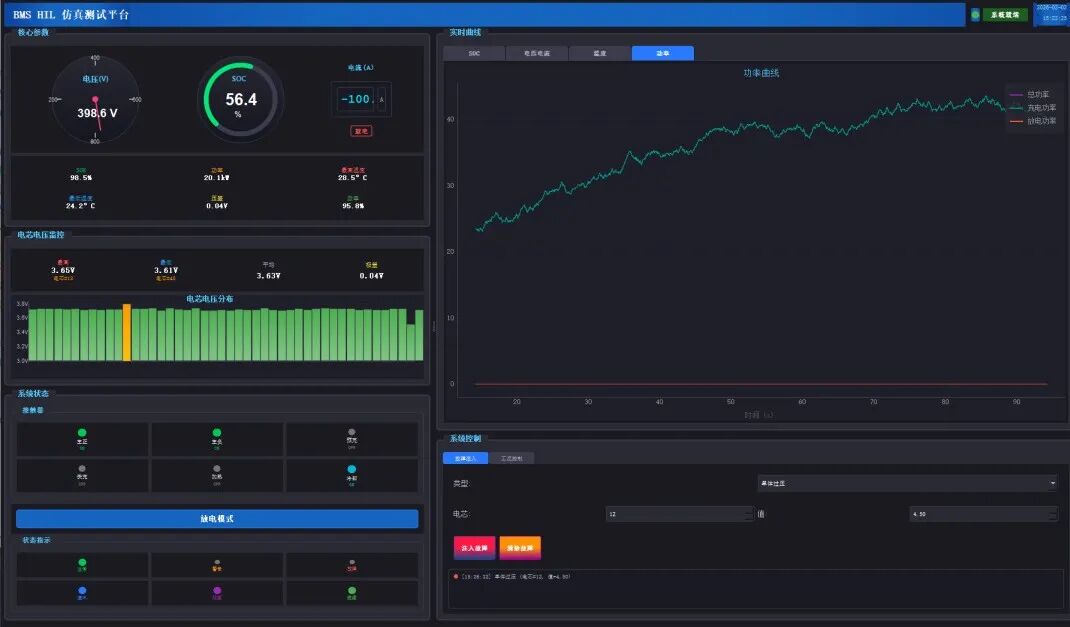

• 实时显示电池压差、温度分布、SOC曲线、均衡电流

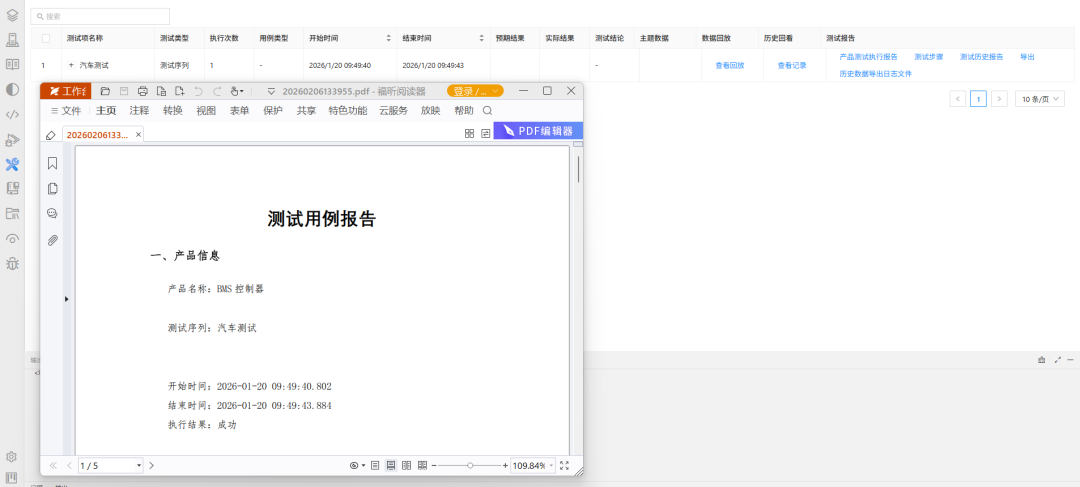

• 记录故障事件与BMS响应日志，支持数据回放与标准报表生成

乘用车BMS HIL：模拟电池包电压/温度/内阻，复现快充、急加速、制动能量回收等工况，验证SOC/SOH估算、热管理及故障诊断算法，支持多协议通信，助力车企缩短实车调试周期。

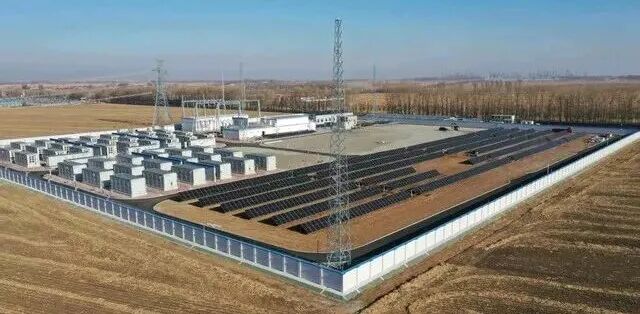

储能BMS HIL：面向储能电站，模拟数千串电芯阵列及并网逆变器交互，测试簇均衡、过压/短路保护及EMS联动策略，验证长寿命循环下的算法稳定性，支撑储能系统集成商高效完成并网认证与安全验证。

商用车BMS HIL：模拟低温启动、大功率放电及多箱并联工况，考核高精度电流积分、接触器控制及热失控预警响应速度，助力主机厂验证极端环境下的可靠性与法规符合性。

研华工业电脑的硬核性能与凯云SimuRTS的智能仿真双剑合璧，不仅重构了BMS测试的技术边界，更以“安全为基、效率为翼”的全新范式，为新能源汽车、储能电站、商用车三大赛道注入数字孪生验证的强心剂——从此，每一块电池的“数字生命”都在闭环测试链中精准映射，每一项安全策略都在故障注入中淬炼成金，每一段研发周期都在国产化自主可控的土壤上加速生长。
