永磁同步电机模型预测电流控制Simulink仿真，单矢量控制，带一份报告介绍

在电机控制领域，永磁同步电机（PMSM）因其高效、节能等优点，应用越来越广泛。今天咱们就唠唠永磁同步电机模型预测电流控制在Simulink中的仿真实现，重点是单矢量控制。

永磁同步电机模型基础

永磁同步电机在dq坐标系下的电压方程为：

\begin{cases}

ud = Rsid + Ld\frac{did}{dt} - \omegaeLqiq \\

uq = Rsiq + Lq\frac{diq}{dt} + \omegae(Ldid + \psi_f)

\end{cases}

这里\(ud\)、\(uq\)是dq轴电压，\(id\)、\(iq\)是dq轴电流，\(Rs\)是定子电阻，\(Ld\)、\(Lq\)是dq轴电感，\(\omegae\)是电角速度，\(\psi_f\)是永磁体磁链。这些方程是构建电机模型的核心。

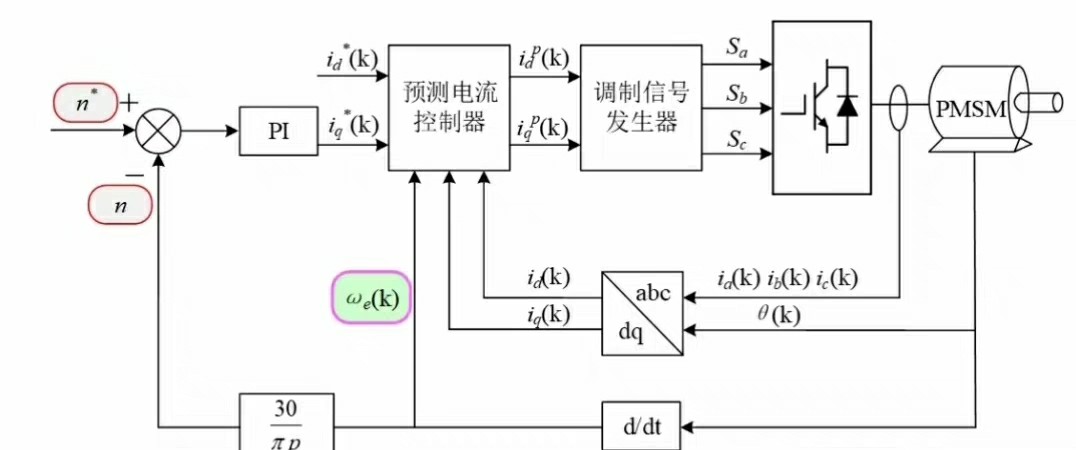

模型预测电流控制原理

模型预测控制（MPC）旨在通过预测系统未来行为，并基于优化目标选择最优控制动作。对于永磁同步电机电流控制，目标就是让实际电流尽可能跟踪给定电流。

假设在\(k\)时刻，已知电机当前状态（电流等），预测\(k + 1\)时刻电流：

i{d}(k + 1) = i{d}(k) + \frac{Ts}{Ld}[ud(k) - Rsid(k) + \omegae(k)Lqiq(k)]

永磁同步电机模型预测电流控制Simulink仿真，单矢量控制，带一份报告介绍

i{q}(k + 1) = i{q}(k) + \frac{Ts}{Lq}[uq(k) - Rsiq(k) - \omegae(k)(Ldid(k) + \psi_f)]

其中\(T_s\)是采样时间。

我们的优化目标函数可以定义为：

J = (i{dref}(k + 1) - i{d}(k + 1))^2 + (i{qref}(k + 1) - i{q}(k + 1))^2

即最小化预测电流与参考电流的误差平方和。

单矢量控制在Simulink中的实现

下面咱结合Simulink模型来讲讲单矢量控制。首先搭建永磁同步电机模型模块，一般Simulink中有现成的PMSM模块可调用，我们按照电机实际参数设置模块参数，比如定子电阻、电感、永磁体磁链等。

接着是模型预测电流控制模块，用MATLAB Function实现代码如下：

function [u_d,u_q] = mpc_current_control(i_d,i_q,i_dref,i_qref,omega_e,L_d,L_q,R_s,T_s,psi_f)
    % 预测k+1时刻电流
    i_d_pred = i_d + (T_s/L_d)*(u_d - R_s*i_d + omega_e*L_q*i_q);
    i_q_pred = i_q + (T_s/L_q)*(u_q - R_s*i_q - omega_e*(L_d*i_d + psi_f));

    % 初始化最小误差和最优电压
    min_J = Inf;
    u_d_opt = 0;
    u_q_opt = 0;

    % 电压矢量遍历（单矢量控制简化版遍历）
    for u_d_candidate = -1:1
        for u_q_candidate = -1:1
            % 计算预测电流
            i_d_pred_candidate = i_d + (T_s/L_d)*(u_d_candidate - R_s*i_d + omega_e*L_q*i_q);
            i_q_pred_candidate = i_q + (T_s/L_q)*(u_q_candidate - R_s*i_q - omega_e*(L_d*i_d + psi_f));

            % 计算目标函数
            J = (i_dref - i_d_pred_candidate)^2 + (i_qref - i_q_pred_candidate)^2;

            % 更新最优电压
            if J < min_J
                min_J = J;
                u_d_opt = u_d_candidate;
                u_q_opt = u_q_candidate;
            end
        end
    end

    u_d = u_d_opt;
    u_q = u_q_opt;
end

在这段代码里，首先预测了\(k + 1\)时刻电流，然后通过遍历有限个电压矢量（这里简单设为 -1 到 1）来寻找使目标函数最小的最优电压矢量，也就是单矢量控制的核心实现。
