一、为什么低功耗设计已成为芯片行业的"生死线"
　　在智能手机续航焦虑、数据中心电费飙升、AI芯片热设计功耗逼近极限的今天，“低功耗"早已不再是可选项，而是芯片设计的核心约束条件。一部旗舰手机若因功耗控制不佳导致发热降频，用户体验将直线崩塌；一座大型数据中心的年度电费可能超过数亿美元，其中制冷成本占比惊人；而物联网终端设备更是需要在纽扣电池供电下运行数年之久。
　　Jan Rabaey教授在《Low Power Design Essentials》开篇便掷地有声地指出：我们已进入"功耗限制工艺缩放的时代”（Power-Limited Technology Scaling Era）。这意味着，工艺节点的进步不再自动带来性能提升，除非我们能有效控制功耗。摩尔定律的延续，如今取决于低功耗设计技术的突破。
　　这本书正是为应对这一行业巨变而生。它不同于市面上常见的低功耗技术论文集，而是第一部从教育视角系统构建低功耗设计方法论的经典教材，被全球顶尖高校广泛采用，也是工业界工程师进阶的必读之作。
　　
二、内容架构：从晶体管到系统的全景式覆盖
　　全书13章可分为五大板块，构建起从器件物理到设计方法学的完整知识体系：
　　１.　基础篇（第1-3章）：建立共同语言
　　第1章"引言"以令人震撼的数据开篇：若摩尔定律持续下去，180年后银河系的总能量将被全球计算设备耗尽。作者系统梳理了三大应用场景的功耗挑战——数据中心（计算密度与散热）、移动终端（电池容量瓶颈）、无线传感网络（能量自给）。特别值得关注的是对电池技术演进瓶颈的深度分析：锂离子电池能量密度年均提升仅3-7%，远低于集成电路的18个月翻倍速度，这一"能量鸿沟"决定了低功耗设计的长期必要性。
　　第2章"纳米晶体管及其模型"是全书的技术基石。作者详细剖析了90nm以下CMOS器件的核心特性：速度饱和效应、DIBL（漏极感应势垒降低）、亚阈值漏电、栅极隧穿漏电等。更难得的是，本章提供了可直接用于MATLAB优化的简化器件模型（包括统一模型和Alpha功率定律模型），这对从事电路级优化的工程师极具实用价值。对FinFET、FD-SOI、应变硅等新兴器件的前瞻讨论，也帮助读者把握技术演进方向。

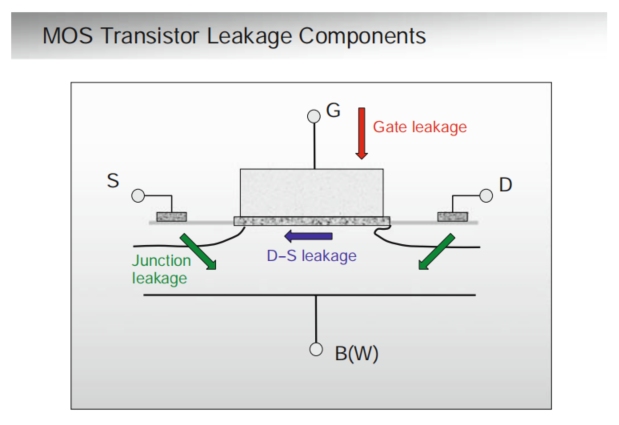

第3章"功耗与能耗基础"重新定义了设计优化的目标空间。作者强调，单纯追求最低功耗或最高性能都是片面的，真正的设计艺术在于能量-延迟权衡（Energy-Delay Trade-off）。本章推导了动态功耗（开关电容、短路电流、毛刺）与静态功耗（亚阈值漏电、栅极漏电、结漏电）的完整数学模型，并引入"能量-延迟积"（EDP）等关键指标，为后续优化奠定方法论基础。
　　２.　设计时优化篇（第4-7章）：核心技术的深度拆解
　　第4章"优化功耗@设计阶段–电路层技术"是全书最精华的章节之一。作者构建了基于灵敏度的统一优化框架，将晶体管尺寸、电源电压、阈值电压三大参数纳入统一的能量-延迟优化空间。通过反相器链和Kogge-Stone树形加法器的详细案例，揭示了关键洞见：
　　双电源电压方案通常最优，最优电压比约为0.7
　　晶体管尺寸调整对内部节点能量占主导的电路（如加法器）效果更显著
　　电压缩放对输出负载能量占主导的电路（如驱动器）效果更显著
　　本章还系统讨论了多阈值电压技术、电平转换触发器（LCFF）设计、集群电压缩放（CVS）等工业界广泛应用的实用技术。
　　第5章"架构、算法与系统级功耗优化"将视角提升至更高抽象层。作者指出，架构级优化往往能带来数量级的能效提升，远非电路级优化可比。关键策略包括：并行化与流水线化的权衡、电压-频率协同缩放（DVS）（更多的在第10章讲到）、存储器访问优化、以及针对特定应用域的专用架构设计。本章对"近阈值计算"（Near-Threshold Computing）的早期讨论，如今已成为边缘AI芯片的主流技术路线。

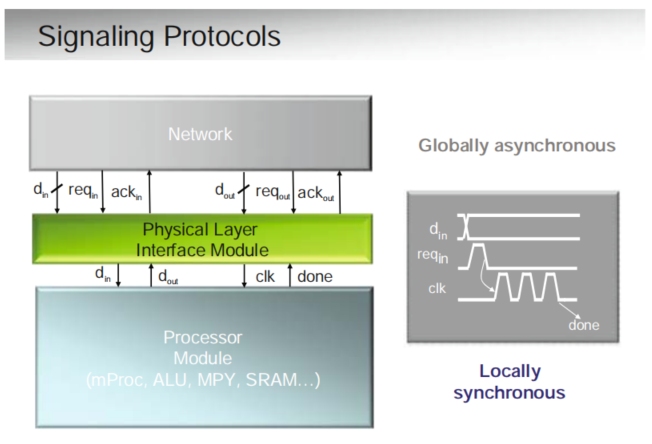

　　第6章"互联与时钟的低功耗设计"直面先进工艺下的严峻挑战：互连延迟已超过门延迟，时钟网络功耗可能占据芯片总功耗的30-40%。作者详细分析了低摆幅信号传输、片上网络（NoC）的功耗优化、以及自适应时钟门控技术（更多的在第8章讲到）。对"全局异步局部同步"（GALS）架构的讨论，为当今的多核芯片设计提供了重要参考。

第7章"存储器低功耗设计"针对SRAM、DRAM、Flash等不同存储类型的特性，分析了字线/位线分割、电荷共享放大、多模式操作（正常/待机/休眠）等关键技术。存储器作为现代SoC中面积和功耗占比最高的模块，其优化策略对整体能效至关重要。
　　３.　待机优化篇（第8-9章）：静态功耗的精准管控
　　随着工艺节点进入深亚微米，待机功耗（Standby Power）已从可忽略变为与动态功耗相当。第8章"电路与系统的待机优化"系统阐述了时钟门控（Clock Gating）、电源门控（Power Gating）、多阈值CMOS（MTCMOS）、状态保持寄存器等核心技术。作者特别强调，电源门控晶体管的尺寸优化是关键——过大会增加面积开销，过小则导致电压跌落和性能损失。
　　第9章"存储器待机优化"针对存储器的特殊挑战：如何在切断电源的同时保留数据？作者分析了多种SRAM待机技术，包括源极偏置、动态电压缩放、以及基于非易失性存储器的混合方案。
　　４.　运行时优化篇（第10章）：自适应设计的艺术
　　第10章"电路与系统的运行时优化"是全书的另一高光章节。与"设计时优化"假设固定工作条件不同，"运行时优化"要求系统根据实际负载、温度、工艺偏差等动态调整工作参数。核心技术包括：

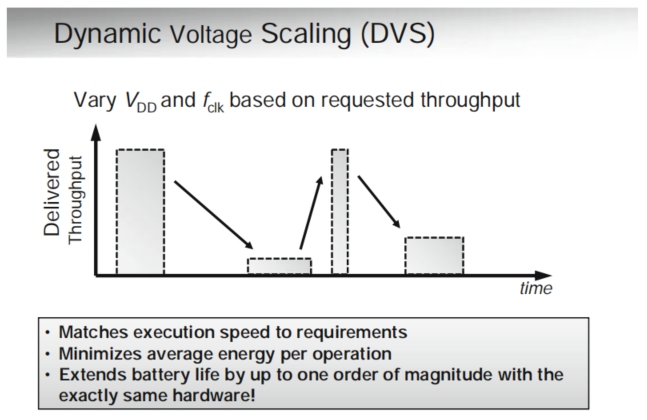

　　动态电压频率缩放（DVFS）：根据计算负载实时调整Vdd和f

自适应体偏置（ABB）：补偿工艺偏差和温度变化
　　基于温度/活动的动态热管理
　　作者提供了多个工业级案例，包括Intel处理器的Turbo Boost技术、ARM的big.LITTLE架构等，展示了理论方法在产业界的成功落地。
　　５.　前沿与总结篇（第11-13章）：面向未来的视野
　　第11章"超低电压/超低功耗设计"探索了亚阈值（Sub-threshold）和近阈值（Near-threshold）操作区域。当电源电压降至阈值电压以下时，晶体管电流呈指数下降，能效可达传统设计的10-100倍，但速度损失同样显著。这一技术路线如今已成为物联网终端和能量收集系统的核心方案。
　　第12章"低功耗设计方法与流程"将前述技术整合为可执行的设计流程，涵盖RTL级功耗分析、门级网表优化、物理实现中的功耗完整性验证等关键环节。
　　第13章"总结与展望"既总结了低功耗设计从减少浪费、管理电压、控制漏电到并发优化的发展历程，也展望了如新型开关器件、异步设计乃至仿生计算等未来可能突破方向。
　　
三、本书的五大独特价值
　　１.　教育导向的系统方法论
　　与多数低功耗技术文集不同，本书从零开始构建知识体系，每一章都遵循"概念定义→模型建立→优化策略→设计实例"的清晰脉络。统一的符号体系和一致的数学表述，使读者能够跨越章节建立知识关联。
　　２.　理论与实践的深度结合
　　书中所有技术都配有工业级设计案例和实测数据：从Intel Itanium处理器的双电源ALU，到UC Berkeley的PicoCube无线传感节点。作者与Intel、IBM、Toshiba等企业的深度合作，确保了内容的产业相关性。
　　３.　前瞻性的技术视野
　　成书于2009年，但书中对FinFET、高k介质、三维集成、近阈值计算等技术的讨论，在十余年后的今天仍具指导意义。这种前瞻性源于作者对技术演进规律的深刻把握。
　　４.　丰富的配套资源
　　读者可访问伯克利无线研究中心网站（http://bwrc.eecs.berkeley.edu/LowPowerEssentials）获取MATLAB优化代码、SPICE模型、补充习题等资源。对于高校教师，幻灯片格式的正文更是直接可用的授课材料。
　　５.　跨层次的整合视角
　　本书拒绝将低功耗设计割裂为孤立的"技巧集合"，而是强调从器件→电路→架构→系统→软件的全栈优化。这种整合视角对于理解现代SoC设计的复杂性至关重要。
　　
四、结语：一本值得反复研读的"活"经典
　　《Low Power Design Essentials》出版已逾十六年，但其在行业内的地位丝毫未减。这并非因为技术停滞——恰恰相反，书中预言的诸多趋势（多核架构取代频率缩放、领域专用处理器兴起、近阈值计算普及）已成为今日现实。本书的价值在于，它提供了理解这些变革的概念框架和方法论基础，而非堆砌易过时的具体参数。
　　对于每一位希望在芯片设计领域建立长期竞争力的工程师，这本书都值得置于案头，反复研读。每一次重读，随着经验的积累，都会有新的领悟——这正是经典著作的标志。
