数据血缘可视化工具 - 基于sqllineage二次开发

🚀 基于原生项目深度定制，性能提升4-10倍

针对 jsplumb-dataLineage-vue 的前端深度重构，打造企业级数据血缘可视化体验。
后端沿用 SQLLineage 原生API，零改造直接调用。

开源地址：https://github.com/tuzisang/jsplumb-dataLineage-vue-vue3

🚀 技术架构（前端专精）

前端技术栈（深度优化）

• Vue 3.4+ + TypeScript 5.0+：现代化开发框架，类型安全
• JSPlumb 6.0+：专业的图形连接库，深度定制版本
• Vite 5.0+：极速构建工具，开发体验优化
• 原生JavaScript：高性能算法实现，无额外依赖
• CSS Grid + Flexbox：响应式布局，完美适配

后端技术栈（保持原生）

• Python Flask：轻量级Web服务
• SQLLineage：SQL血缘解析核心（未修改）
• NetworkX：图数据结构处理（未修改）

✨ 核心功能亮点

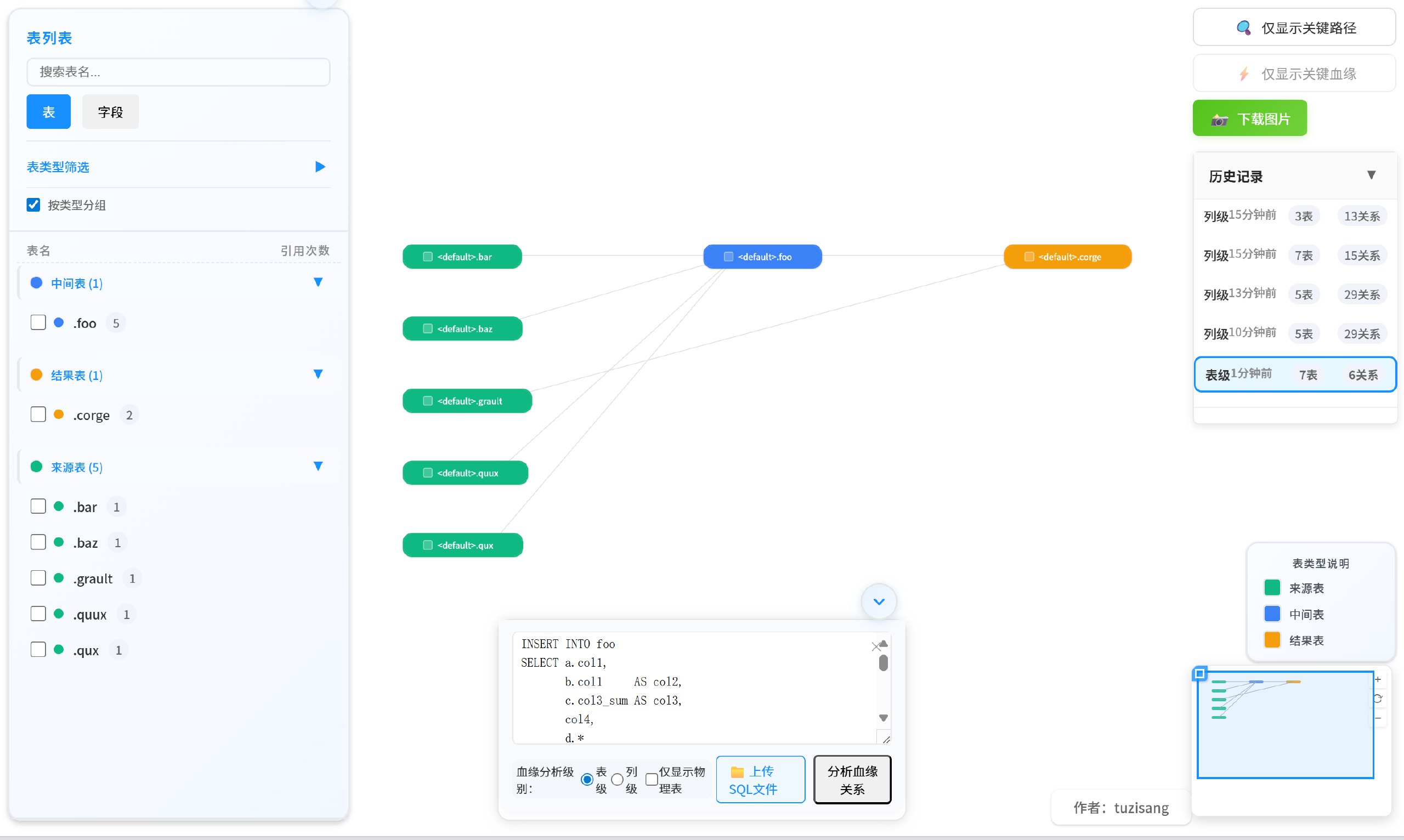

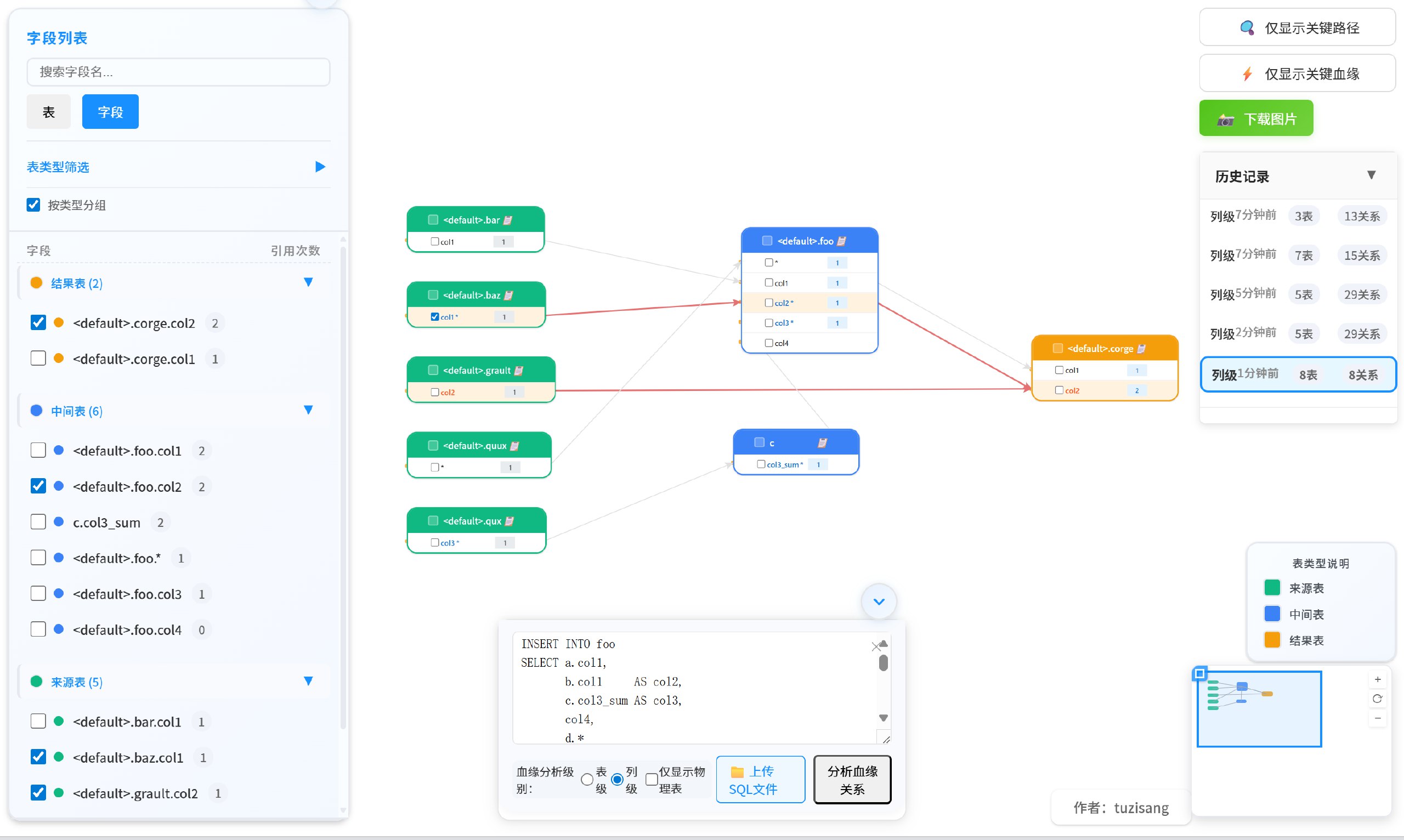

可视化示例

INSERT INTO foo
SELECT a.col1,
       b.col1     AS col2,
       c.col3_sum AS col3,
       col4,
       d.*
FROM bar a
         JOIN baz b
              ON a.id = b.bar_id
         LEFT JOIN (SELECT bar_id, sum(col3) AS col3_sum
                    FROM qux
                    GROUP BY bar_id) c
                   ON a.id = sq.bar_id
         CROSS JOIN quux d;

INSERT INTO corge
SELECT a.col1,
       a.col2 + b.col2 AS col2
FROM foo a
         LEFT JOIN grault b
              ON a.col1 = b.col1;

🎯 双模式血缘分析

一键切换表级/列级血缘视图

• 表级模式：完整血缘链路，支持源表/中间表/结果表识别
• 列级模式：字段级精确追踪，自动隐藏CTE查询噪音

🔍 智能搜索定位

• 毫秒级搜索：50ms响应的模糊匹配
• 精准定位：一键直达任意表/字段
• 批量导航：支持关键节点顺序查看

🎨 现代化交互

• 折叠面板：SQL/节点/历史面板自由折叠
• 拖拽布局：节点位置自定义调整
• 响应式设计：完美适配多屏尺寸

⚡ 企业级性能

• 虚拟渲染：2000节点流畅运行
• 智能缓存：重复计算零耗时
• 内存优化：自动清理机制防泄漏

📊 关键路径分析

• 智能识别：自动计算关键血缘路径
• 一键切换：全景图/关键图无缝转换
• 链路高亮：核心关系视觉化突出

🛠️ 功能清单

功能类别	核心特性
血缘分析	表级/列级双模式、关键路径识别、链路高亮
搜索定位	毫秒级模糊搜索、一键精准定位、批量导航
交互体验	拖拽布局、折叠面板、响应式设计
数据管理	节点列表分组、历史记录、表类型筛选
导出分享	高清图片下载、SQl上传、节点信息复制

🎯 适用角色

角色	核心价值
数据架构师	架构优化、影响评估、标准制定
数据工程师	故障排查、ETL优化、变更管理
业务分析师	数据理解、报表验证、需求分析
数据治理	资产盘点、质量监控、合规审计

🚀 快速开始

环境要求

• Node.js: 22.11.0+
• Python: 3.12.9+（仅后端API）
• npm: 10+

启动命令

# 安装依赖
npm install

# 启动前端
npm run dev
# 访问: http://localhost:8620

# 启动后端
# 创建虚拟环境
python -m venv venv

# 激活虚拟环境
source venv/bin/activate #linux
venv\Scripts\activate #windows

# 安装依赖
pip install -r requirements.txt
python api/server.py
# API: http://localhost:5000

📁 项目结构

src/
├── views/Index.vue      # 主界面
├── components/          # 功能组件
├── config/             # 配置文件
├── methods/            # 工具方法
└── utils/              # 通用函数

🤝 参与贡献

欢迎前端优化贡献：

• 🎨 UI/UX改进
• ⚡ 性能优化
• 🐛 Bug修复
• ✨ 功能增强

📄 开源协议

• 前端：MIT协议
• 后端：SQLLineage原生MIT协议

🙏 致谢

• jsplumb-dataLineage-vue - 前端基础
• SQLLineage - SQL解析引擎
• JSPlumb - 图形连接库

---
