串联混合动力汽车模型预测能量管理程序设计之旅

THfWIMcvwul

222人浏览 · 2026-03-16 17:15:00

THfWIMcvwul · 2026-03-16 17:15:00 发布

串联混合动力汽车模型预测能量管理程序设计，在MATLAB环境下，利用脚本编写串联模型，并基于CasADi模型预测控制算法工具，结合构型图与参数进行MPC能量算法程序编制，测试工况为CLTC-P工况（可自定义）。参考SOC根据项目确定是DP规划SOC曲线作为MPC预测SOC跟随曲线；车速预测通过已知工况可以求得需求功率。状态量选取电池SOC，控制量选取发动机功率。

在混合动力汽车的领域里，能量管理策略就像是汽车的智慧大脑，合理地调配能源，提升汽车的性能与效率。今天咱就唠唠在MATLAB环境下，串联混合动力汽车模型预测能量管理程序设计这事儿。

一、搭建串联模型

首先，咱得在MATLAB里用脚本搭建串联模型。这就好比搭建一座房子，得先把框架搭起来。下面简单示意一下搭建串联模型可能用到的代码框架（这里只是示例，实际会更复杂）：

% 定义一些基础参数
vehicle_mass = 1500; % 车辆质量，单位kg
drag_coefficient = 0.3; % 风阻系数
frontal_area = 2; % 迎风面积，单位m^2
rolling_resistance_coefficient = 0.01; % 滚动阻力系数

% 这里可以定义更多和模型相关的参数，比如电池容量、发动机功率上限等等

% 函数定义，计算车辆行驶阻力
function resistance_force = calculate_resistance_force(speed)
    air_drag_force = 0.5 * drag_coefficient * frontal_area * 1.225 * speed^2; % 空气阻力
    rolling_resistance_force = rolling_resistance_coefficient * vehicle_mass * 9.81; % 滚动阻力
    resistance_force = air_drag_force + rolling_resistance_force;
end

在这段代码里，我们先定义了一些车辆的基本参数，这些参数对于描述车辆行驶特性至关重要。然后定义了一个函数calculateresistanceforce来计算车辆行驶时受到的阻力，这是后续计算功率需求的基础。

二、MPC能量算法程序编制

接下来就是基于CasADi模型预测控制算法工具来编制MPC能量算法程序啦。这可是个技术活，得结合构型图与参数精心雕琢。

1. 状态量与控制量

状态量咱选电池SOC（State of Charge），控制量选发动机功率。为啥选这俩呢？SOC就像汽车电池的“电量指示灯”，时刻反映着电池还剩多少电，而发动机功率则是决定发动机输出动力大小的关键因素，通过控制发动机功率，就能调节整个系统的能量输出。

2. 参考SOC曲线

这里参考SOC是根据项目确定的DP规划SOC曲线作为MPC预测SOC跟随曲线。简单理解，就是给MPC算法设定一个“电量跟随目标”，让电池SOC尽可能按这个规划好的曲线变化。

3. 车速预测与功率需求

车速预测通过已知工况可以求得需求功率。以CLTC - P工况为例（这里假设工况数据已获取并存储在cltcspeedprofile数组中）：

% 假设cltc_speed_profile是一个包含CLTC - P工况下各个时刻车速的数组
cltc_speed_profile = [20, 30, 25, 40,...]; % 实际数据会更多更复杂
time_steps = length(cltc_speed_profile);
power_demand = zeros(time_steps, 1);

for t = 1:time_steps
    speed = cltc_speed_profile(t);
    resistance = calculate_resistance_force(speed);
    power_demand(t) = resistance * speed; % 简化的功率需求计算，实际要考虑传动效率等因素
end

在这段代码里，我们根据CLTC - P工况下的车速数据，结合之前定义的阻力计算函数，算出每个时刻的功率需求。虽然实际情况还得考虑传动效率等更多因素，但这个简化版本能让我们有个基本概念。

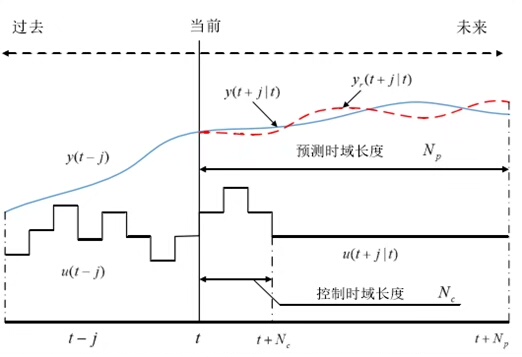

4. CasADi实现MPC算法

下面是用CasADi实现MPC算法的简单示意（实际代码会更完善）：

import casadi as ca

# 定义时间步长和预测时域
N = 10
dt = 0.1

# 状态变量
x = ca.SX.sym('x')  # SOC
u = ca.SX.sym('u')  # 发动机功率

# 状态方程（这里是简化示意）
xdot = -u / 100 + 0.01  # 简单的SOC变化模型，实际要复杂得多

# 离散化状态方程
f = ca.Function('f', [x, u], [xdot])
X = ca.SX.sym('X', N + 1)
U = ca.SX.sym('U', N)
P = ca.SX.sym('P')  # 参数，比如目标SOC等

obj = 0
g = []
Xk = X[0]

for k in range(N):
    F = f(Xk, U[k])
    Xk_end = Xk + dt * F
    obj = obj + (Xk_end - P) ** 2  # 以接近目标SOC为优化目标
    g.append(Xk_end - X[k + 1])
    Xk = Xk_end

# 构建优化问题
OPT_variables = ca.vertcat(ca.reshape(X, -1, 1), ca.reshape(U, -1, 1))
nlp_prob = {'f': obj, 'x': OPT_variables, 'g': ca.vertcat(*g), 'p': P}
opts = {'ipopt': {'print_level': 0}, 'print_time': 0}
solver = ca.nlpsol('solver', 'ipopt', nlp_prob, opts)

# 假设初始SOC和目标SOC等参数已知
x0 = 0.5
p0 = 0.6
X0 = ca.DM.zeros(N + 1, 1)
U0 = ca.DM.zeros(N, 1)
X0[0] = x0
args = {'x0': ca.vertcat(ca.reshape(X0, -1, 1), ca.reshape(U0, -1, 1)), 'p': p0, 'lbg': ca.DM.zeros(N, 1), 'ubg': ca.DM.zeros(N, 1)}
sol = solver(**args)

在这段CasADi代码里，我们先定义了时间步长、预测时域等参数，然后定义状态变量和控制变量。接着构建状态方程并离散化，再通过循环构建优化目标和约束条件，最后用CasADi的nlpsol函数求解这个优化问题，得到发动机功率的控制序列等结果。

三、测试工况

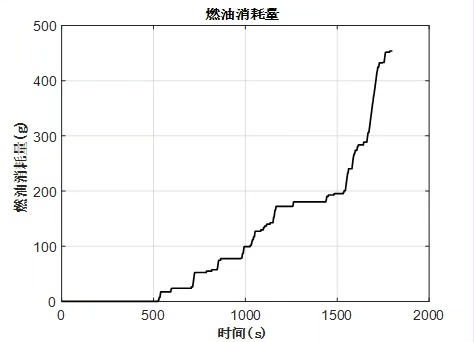

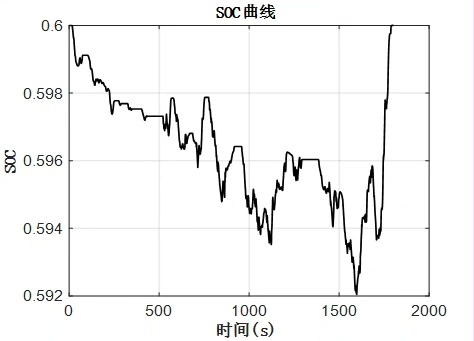

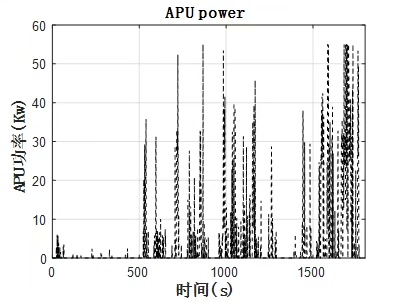

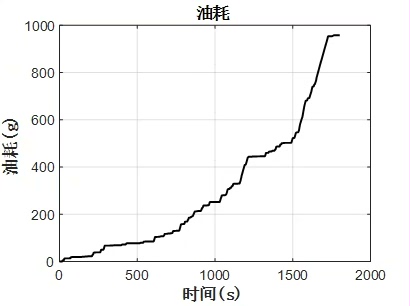

测试工况咱就选CLTC - P工况。通过前面搭建的模型和编制的算法，在这个工况下运行程序，看看车辆的能量管理效果如何。我们可以绘制SOC随时间变化的曲线、发动机功率输出曲线等等，来分析算法的性能。比如用MATLAB绘制SOC曲线：

% 假设mpc_soc_result是通过MPC算法计算得到的SOC结果数组
mpc_soc_result = [0.5, 0.48, 0.46,...]; % 实际结果
time_vector = 0:0.1:length(mpc_soc_result) * 0.1 - 0.1; % 时间向量

figure;
plot(time_vector, mpc_soc_result);
xlabel('时间 (s)');
ylabel('SOC');
title('CLTC - P工况下MPC算法的SOC变化');

通过这样的分析和绘制曲线，我们就能直观地看到在CLTC - P工况下，我们设计的MPC能量管理算法对电池SOC的控制效果，进而评估算法的优劣，为进一步优化提供依据。
