matlab/simulink三相四桥臂逆变器仿真模型 采用电压外环，电流内环控制策略，交流侧可以接不平衡负载，在负载不平衡的情况下依然保持输出电压对称。 直流侧电压为750V，可以自己定义，交流侧为380/220v，平衡负载和不平衡负载都可。 模型包含三相四桥臂逆变器，正负零序分离及park变换，电压电流控制策略，3dsvpwm模块，另外也有笔记

在电力电子领域，三相四桥臂逆变器有着广泛的应用，特别是在需要应对不平衡负载的场景中。今天就来和大家唠唠基于Matlab/Simulink搭建的三相四桥臂逆变器仿真模型，它采用了电压外环、电流内环的控制策略，能在交流侧接不平衡负载时依旧保持输出电压对称，超厉害的！

关键参数设定

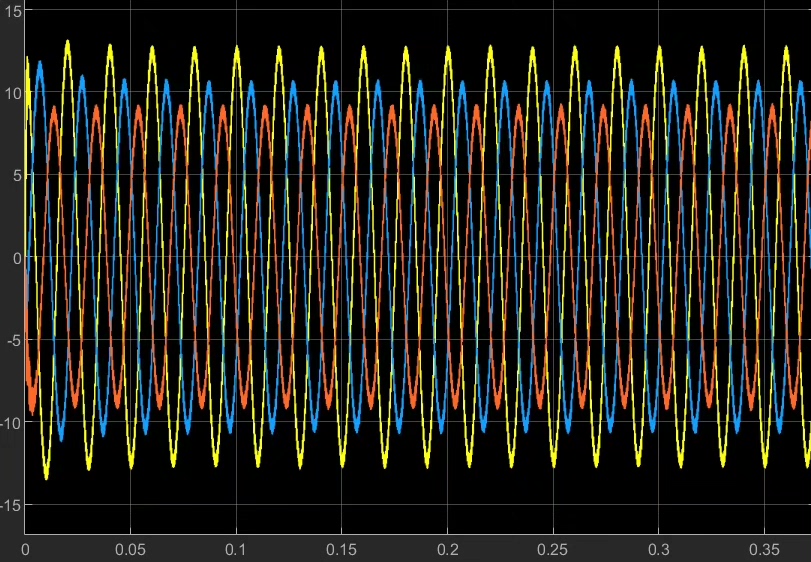

首先，咱们看看这个模型的关键参数。直流侧电压设定为750V ，当然你也可以根据实际需求自己调整。交流侧是常见的380/220V ，不管是平衡负载还是不平衡负载，这个模型都能hold住。

模型架构解析

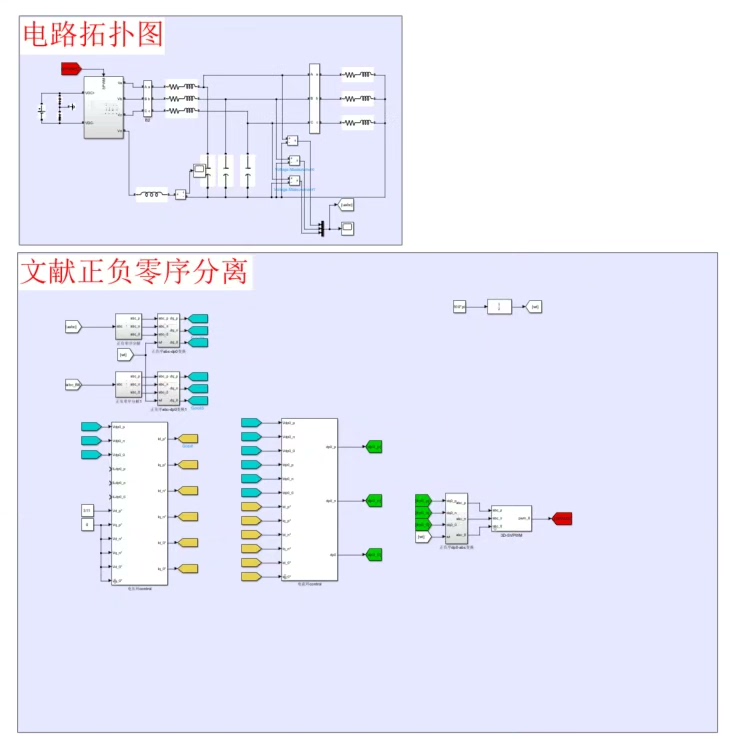

1. 三相四桥臂逆变器：这可是核心部件啦。它将直流电能转换为三相交流电能。在Simulink里搭建它的时候，要注意各个桥臂的连接方式以及开关器件的参数设置。比如说，开关频率的选择就很重要，如果设置得不合适，可能会导致逆变器输出波形出现畸变。

% 这里简单示意下逆变器相关参数设置（实际代码更复杂）
switching_frequency = 10000; % 开关频率10kHz
dc_voltage = 750; % 直流侧电压750V

上面这段简单代码，定义了开关频率和直流侧电压，在实际搭建模型时，这些参数会传递到对应的逆变器模块中。

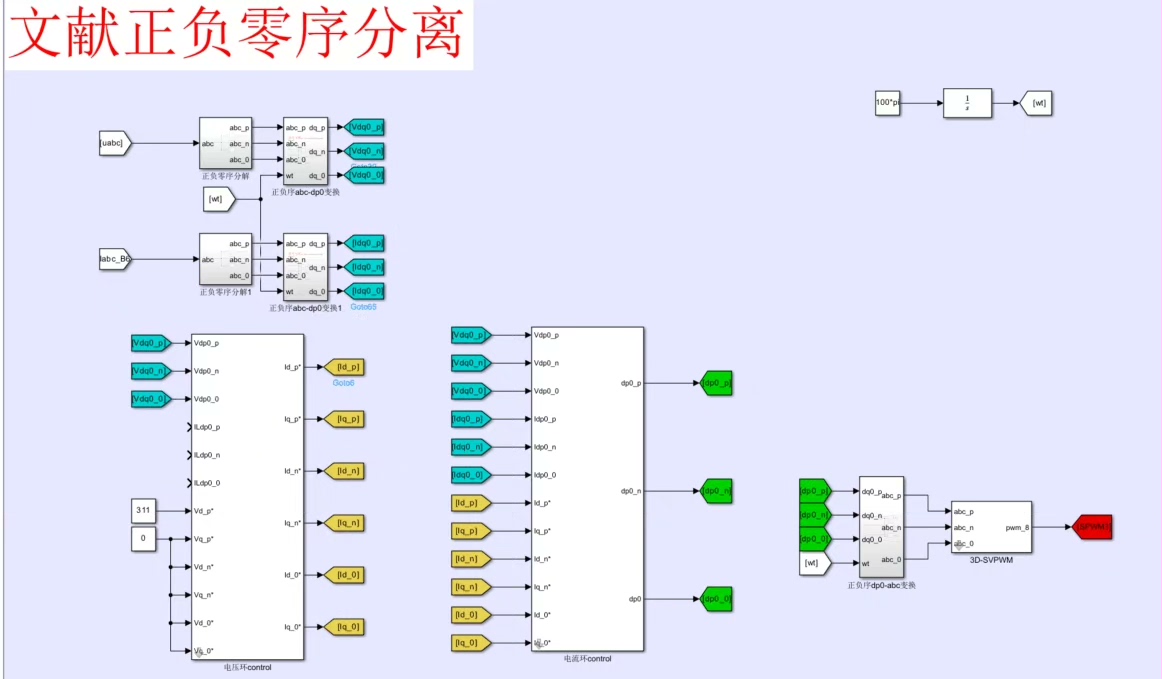

1. 正负零序分离及park变换：这个部分就像是一个信号处理的魔法盒。通过正负零序分离，可以把三相电压或电流信号分解为正序、负序和零序分量，这样就能针对不同序分量进行分别处理啦。而park变换则是将三相静止坐标系下的信号转换到两相旋转坐标系下，方便后续的控制算法实现。

% 假设我们有三相电压信号va, vb, vc
% 进行正负零序分离和park变换（示意代码）
abc_to_xyz = [1 1 1; 1 exp(-1j*2*pi/3) exp(1j*2*pi/3); 1 exp(1j*2*pi/3) exp(-1j*2*pi/3)];
xyz = abc_to_xyz * [va; vb; vc];
zero_seq = xyz(1);
positive_seq = xyz(2);
negative_seq = xyz(3);

% park变换
theta = 2*pi*50*t; % 假设电网频率50Hz
park_matrix = [cos(theta) sin(theta); -sin(theta) cos(theta)];
dq = park_matrix * [positive_seq.real; positive_seq.imag];

这段代码简单展示了正负零序分离和park变换的计算过程。实际应用中，Simulink里有对应的模块来实现这些功能，代码只是辅助理解其原理。

1. 电压电流控制策略：采用电压外环、电流内环的双环控制策略。电压外环主要负责稳定输出电压，通过PI调节器对输出电压和给定电压的差值进行调节，输出作为电流内环的给定值。电流内环则快速跟踪电压外环的给定电流，同样通过PI调节器，使得实际电流快速跟踪给定电流。

% 电压外环PI参数
kp_v = 0.1;
ki_v = 1;
% 电流内环PI参数
kp_i = 0.01;
ki_i = 0.1;

% 假设当前输出电压v_out和给定电压v_ref
error_v = v_ref - v_out;
integral_v = integral_v + error_v * dt;
control_signal_i = kp_v * error_v + ki_v * integral_v;

% 假设当前输出电流i_out和给定电流i_ref（由电压外环输出得到）
error_i = control_signal_i - i_out;
integral_i = integral_i + error_i * dt;
control_signal_pwm = kp_i * error_i + ki_i * integral_i;

上面代码展示了简单的电压外环和电流内环PI调节器的计算，实际模型中，PI调节器模块能更直观地实现这些功能，但代码能让我们清楚每一步的运算逻辑。

1. 3dsvpwm模块：这个模块用于生成逆变器的PWM驱动信号。3D-SVPWM（三维空间矢量脉宽调制）相较于传统的SVPWM，能够更好地应对三相四桥臂逆变器的特殊结构，在不平衡负载情况下优化逆变器的输出性能。

总结

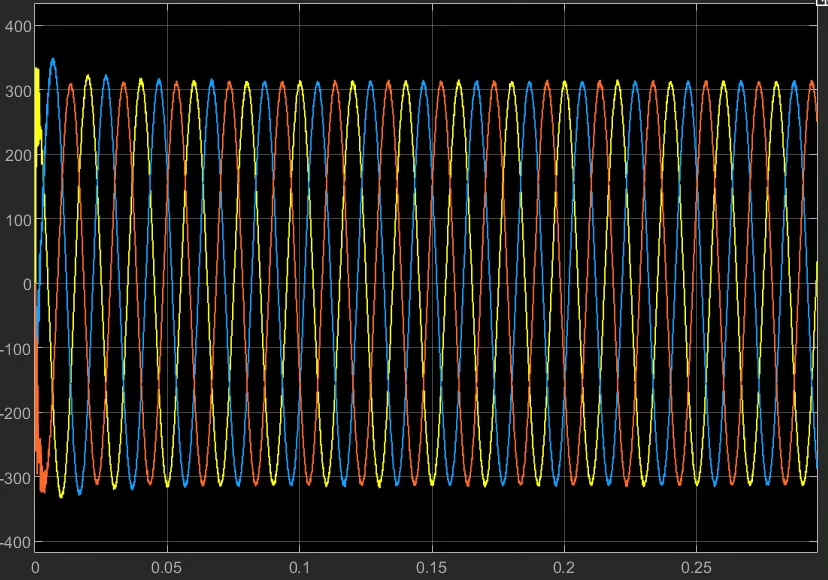

通过Matlab/Simulink搭建的这个三相四桥臂逆变器仿真模型，结合电压外环、电流内环控制策略以及各个关键模块，实现了在不平衡负载下依旧能保持输出电压对称的功能。这里面每一个模块都像是精密仪器里的小零件，各自发挥着不可或缺的作用。大家要是对电力电子仿真感兴趣，不妨自己动手在Matlab/Simulink里搭建这个模型，深入探究其中的奥秘哦！我这里还有些相关笔记，后续也可以分享给大家，一起交流进步。
