starccm和Amesim的联合仿真的目的：优势互补，starccm体现 三维维度的换热，Amesim体现一维高精度的电池产热以及热管理策略的执行； 2.模型架构：starccm完整体现CAD数模，Amesim搭建电池计算模块以及热管理策略模块； 3.通过耦合模块实现二者的交互信息；

在热管理系统的研究与开发中，我们常常面临如何精准模拟复杂物理过程的挑战。StarCCM和Amesim这两款强大的软件，如果能联合起来进行仿真，那简直就是优势互补，开启一片新天地。

联合仿真的目的：优势互补

StarCCM在三维换热模拟方面有着卓越的表现。它能够全方位、立体地展现热传递在三维空间中的复杂过程。想象一下，一个汽车发动机舱内的热分布，各个部件之间的热量交换，StarCCM就像一个拥有3D透视眼的高手，能把这些细节都看得清清楚楚。

而Amesim呢，则在一维高精度的电池产热以及热管理策略的执行上独树一帜。以电动汽车的电池系统为例，Amesim可以根据电池的化学特性、使用工况等因素，精确计算出电池产生的热量，并制定出最佳的热管理策略。比如，当电池温度过高时，它能准确规划出冷却系统该如何运作来保持电池在适宜温度。

简单来说，StarCCM负责“看”三维的换热情况，Amesim负责“算”一维的电池产热与策略执行，两者结合，就像给热管理系统研究装上了全方位的探测器。

模型架构：各司其职又紧密配合

StarCCM部分

StarCCM要做的是完整体现CAD数模。假设我们有一个复杂的电子产品散热结构的CAD模型，导入到StarCCM中后，我们可以利用它丰富的网格划分功能。例如：

# 这里用简单的代码示意网格划分的过程
# 首先导入StarCCM的相关模块
import starccm
# 获取模拟对象
simulation = starccm.Simulation()
# 找到几何对象
geometry = simulation.getGeometry()
# 进行体网格划分
volume_mesh = geometry.createVolumeMesh()
volume_mesh.setMeshSize(0.01)  # 设置网格尺寸为0.01m
volume_mesh.generate()

这段代码简单展示了在StarCCM环境下，通过Python脚本进行网格划分的基础步骤。网格划分得好，后续对热传递的模拟就更加准确，能够精细地捕捉到每一处的温度变化。

Amesim部分

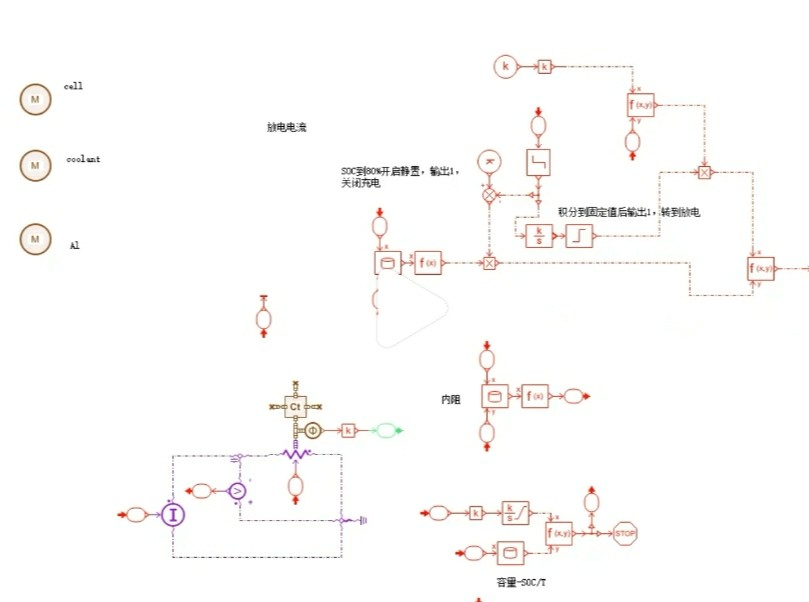

Amesim这边需要搭建电池计算模块以及热管理策略模块。以电池计算模块为例，我们可以通过定义电池的内阻、开路电压等参数来建立电池产热模型。在Amesim的图形化界面中，我们像搭积木一样连接各个组件。比如，用电阻元件模拟电池内阻，通过公式来计算产热：$Q = I^2R$（$Q$为产热量，$I$为电流，$R$为内阻）。

starccm和Amesim的联合仿真的目的：优势互补，starccm体现 三维维度的换热，Amesim体现一维高精度的电池产热以及热管理策略的执行； 2.模型架构：starccm完整体现CAD数模，Amesim搭建电池计算模块以及热管理策略模块； 3.通过耦合模块实现二者的交互信息；

而热管理策略模块则是根据电池的温度反馈来控制冷却系统的开启与关闭。例如，当电池温度$T$高于设定阈值$T_{threshold}$时，启动冷却水泵，代码逻辑可以简单写成：

# 简单示意热管理策略的代码逻辑
T = get_battery_temperature()  # 获取电池温度的函数
T_threshold = 40  # 设定的温度阈值为40摄氏度
if T > T_threshold:
    start_cooling_pump()  # 启动冷却水泵的函数
else:
    stop_cooling_pump()  # 停止冷却水泵的函数

通过耦合模块实现二者的交互信息

这就好比两个人要协作完成一项任务，得随时沟通交流信息。StarCCM和Amesim之间的耦合模块就充当了这个沟通桥梁的角色。

耦合模块可以将StarCCM中计算得到的局部温度信息传递给Amesim，Amesim根据这些温度数据调整热管理策略，然后再将调整后的控制指令反馈给StarCCM，从而影响三维模型中的热传递边界条件。比如说，Amesim根据StarCCM传来的电池局部高温信息，调整冷却策略，增加冷却液的流速，这个信息再传回StarCCM，使得三维模型中的冷却效果得到实时更新。

通过StarCCM与Amesim的联合仿真，我们能更全面、更精确地研究热管理系统，为产品的优化设计提供坚实的依据。无论是汽车的热管理，还是电子产品的散热设计，这种联合仿真的方法都有着巨大的应用潜力。
