基于Simulink自动化建模的MBD模型管理工具。 鉴于Simulink和TargetLink均提供了自动化处理脚本命令，采用MATLAB编写脚本实现一系列关于软件模型搭建的冗余、耗时且容易出错的工作步骤，例如模型框架搭建，模型测试环境搭建，模型变量定义等。 使用工程模型管理工具，能够不断增加汽车电子软件开发的自动化程度，加快开发效率。 另外，通过管理工具还能够实现多人协作开发，保持模型开发的一致性。 该模型管理工具箱基本采用命令行方式使用，适用于专业模型开发人员。 也可通过查看脚本的帮助说明进一步了解。 模型管理工具涵盖汽车电子软件开发的V流程中的几大步骤，包括模型搭建、模型测试、模型报告、模型SIL、模型发布等。 工具箱通过Excel文件对模型接口和模型定义，在modelListTemplate.xls 文件中，定义了需要搭建的模块单元名称，每个模块的接口配置，以及是否需要代码生成、测试环境搭建等一系列配置。

在汽车电子软件开发领域，效率与准确性始终是关键。基于Simulink自动化建模的MBD（Model - Based Development）模型管理工具应运而生，它为开发流程带来了诸多变革。

自动化脚本实现繁琐任务

Simulink和TargetLink提供的自动化处理脚本命令，是这个管理工具的核心驱动力。我们通过MATLAB编写脚本来搞定那些又冗余、又耗时还容易出错的工作。比如说模型框架搭建，想象一下，如果手动一个模块一个模块地搭建，那得花费多少时间和精力。而通过脚本，就可以快速构建出整个模型框架。

% 示例代码：简单搭建一个Simulink模型框架
modelName = 'newModel';
new_system(modelName);
open_system(modelName);
% 创建一个输入端口
add_block('built - in/Inport', [modelName '/In1']);
% 创建一个输出端口
add_block('built - in/Outport', [modelName '/Out1']);

这段代码中，newsystem函数创建了一个新的Simulink模型，opensystem打开这个模型，之后add_block函数分别添加了输入端口和输出端口。这样就快速搭建了一个简单的模型框架，大大节省了手动操作的时间。

模型测试环境搭建也是类似，手动配置各种参数不仅麻烦，还容易出错。通过脚本可以精确地设置测试所需的参数。

% 示例代码：为模型设置简单的测试参数
simset('StopTime', '10'); % 设置仿真停止时间为10秒
simset('Solver', 'ode45'); % 设置求解器为ode45

在这段代码里，simset函数设置了仿真的停止时间和求解器，这对于模型测试环境的搭建是非常基础但重要的设置。

基于Simulink自动化建模的MBD模型管理工具。 鉴于Simulink和TargetLink均提供了自动化处理脚本命令，采用MATLAB编写脚本实现一系列关于软件模型搭建的冗余、耗时且容易出错的工作步骤，例如模型框架搭建，模型测试环境搭建，模型变量定义等。 使用工程模型管理工具，能够不断增加汽车电子软件开发的自动化程度，加快开发效率。 另外，通过管理工具还能够实现多人协作开发，保持模型开发的一致性。 该模型管理工具箱基本采用命令行方式使用，适用于专业模型开发人员。 也可通过查看脚本的帮助说明进一步了解。 模型管理工具涵盖汽车电子软件开发的V流程中的几大步骤，包括模型搭建、模型测试、模型报告、模型SIL、模型发布等。 工具箱通过Excel文件对模型接口和模型定义，在modelListTemplate.xls 文件中，定义了需要搭建的模块单元名称，每个模块的接口配置，以及是否需要代码生成、测试环境搭建等一系列配置。

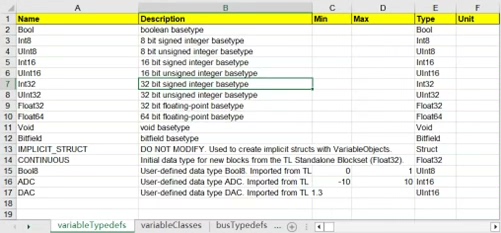

还有模型变量定义，在复杂模型中，手动定义变量容易遗漏或重复，通过脚本可以进行统一且准确的定义。

提升开发自动化程度与效率

工程模型管理工具的出现，不断提升了汽车电子软件开发的自动化程度。以前从模型搭建到最终发布，可能需要开发人员一步步手动完成各个环节，现在借助这个工具，很多步骤可以自动执行。就像搭建好模型框架后，相关的测试环境可以紧接着自动搭建，大大加快了开发效率。

实现多人协作与模型一致性

这个工具的另一大亮点是能够实现多人协作开发。在大型项目中，多个开发人员同时参与模型开发，如果没有有效的管理，很容易出现模型不一致的问题。通过管理工具，所有开发人员遵循统一的规范，例如在modelListTemplate.xls文件中定义的模型接口和配置。这样无论多少人参与开发，模型都能保持一致性。

命令行方式与帮助说明

该模型管理工具箱主要采用命令行方式使用，这对于专业模型开发人员来说非常友好。因为专业人员通常更习惯通过命令行进行高效操作。当然，如果对脚本不太熟悉，也不用担心，可以查看脚本的帮助说明进一步了解。比如在MATLAB命令行中输入help functionName（functionName是具体脚本函数名），就可以获取详细的函数使用说明。

涵盖V流程多步骤

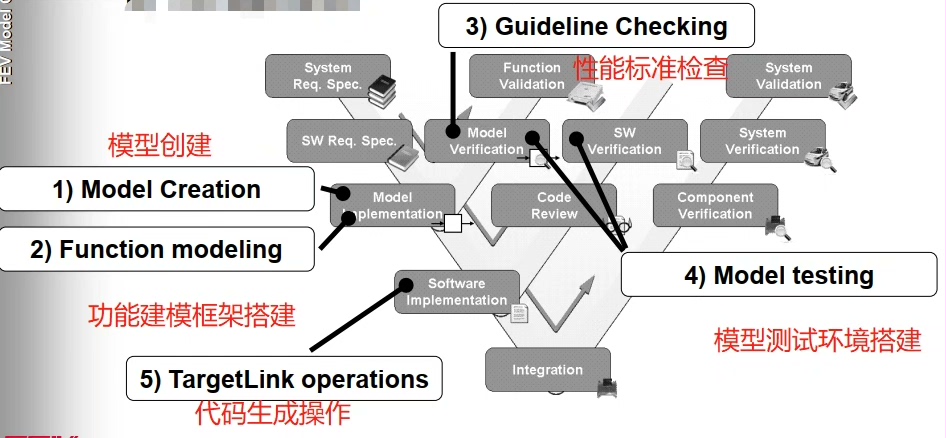

模型管理工具几乎涵盖了汽车电子软件开发V流程中的几大关键步骤。从模型搭建开始，到模型测试确保模型功能正确，再到模型报告生成详细记录模型信息，接着进行模型SIL（Software - In - the - Loop）测试验证软件在回路中的性能，最后完成模型发布。

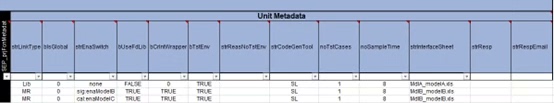

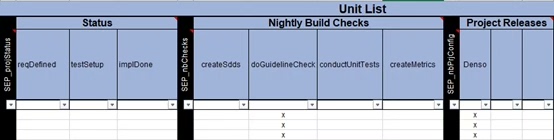

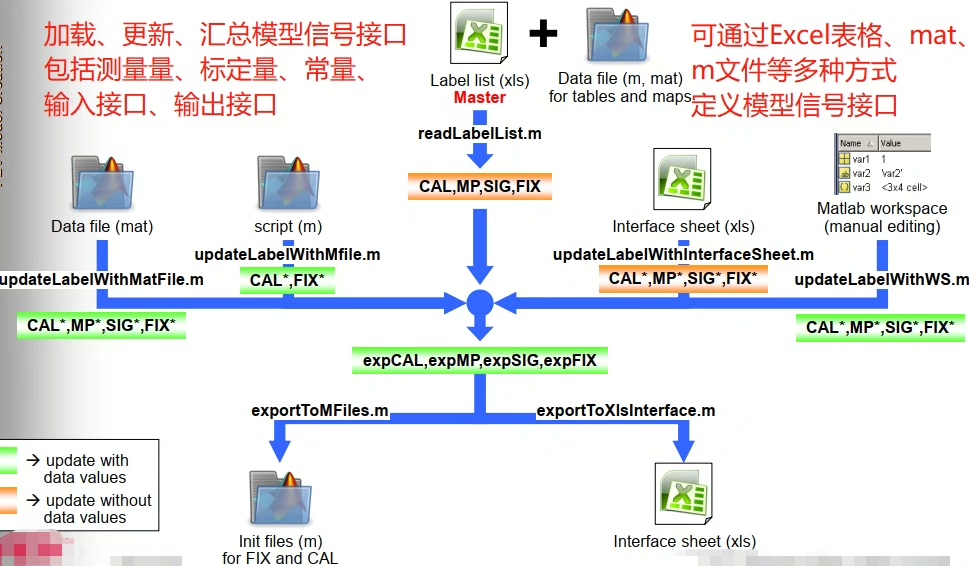

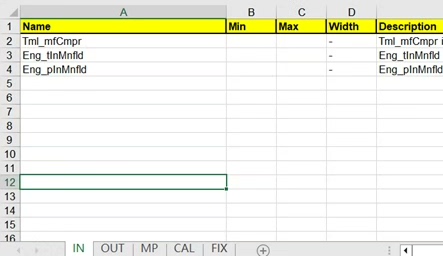

而且工具箱通过Excel文件，也就是modelListTemplate.xls来对模型接口和模型定义进行管理。在这个文件里，详细定义了需要搭建的模块单元名称，每个模块的接口配置，还有是否需要代码生成、测试环境搭建等一系列配置。开发人员只需要按照这个Excel文件的配置，通过脚本就能快速搭建出符合要求的模型。

总之，基于Simulink自动化建模的MBD模型管理工具为汽车电子软件开发带来了高效、准确和协同的全新体验，是推动该领域发展的有力工具。
