我的 SoC 验证环境

🆔 第 1 部分 引言

  SoC 验证是 SoC 开发和验证中非常至关重要的一个环节，无论是 IP 的互联测试，CPU 的主控测试，视频输入输出数据通路的验证，系统内存访问性能场景的验证等等，都非常需要 SoC 验证来带动系统的联动测试，可以说，没有 SoC 验证，IP 与 IP 之间的功能联动就无法保障，缺少了充分的集成验证，就没有足够的信心去投资流片，而这里，如何搭建好一个高效的数据激励，自动化的数据监控，大量精确的数据对比的 UVM SoC 验证环境，是完成充分的 SoC 验证的关键前提

  NOTES：本文来自《新芯设计》技术专栏

🆔 第 2 部分 正文

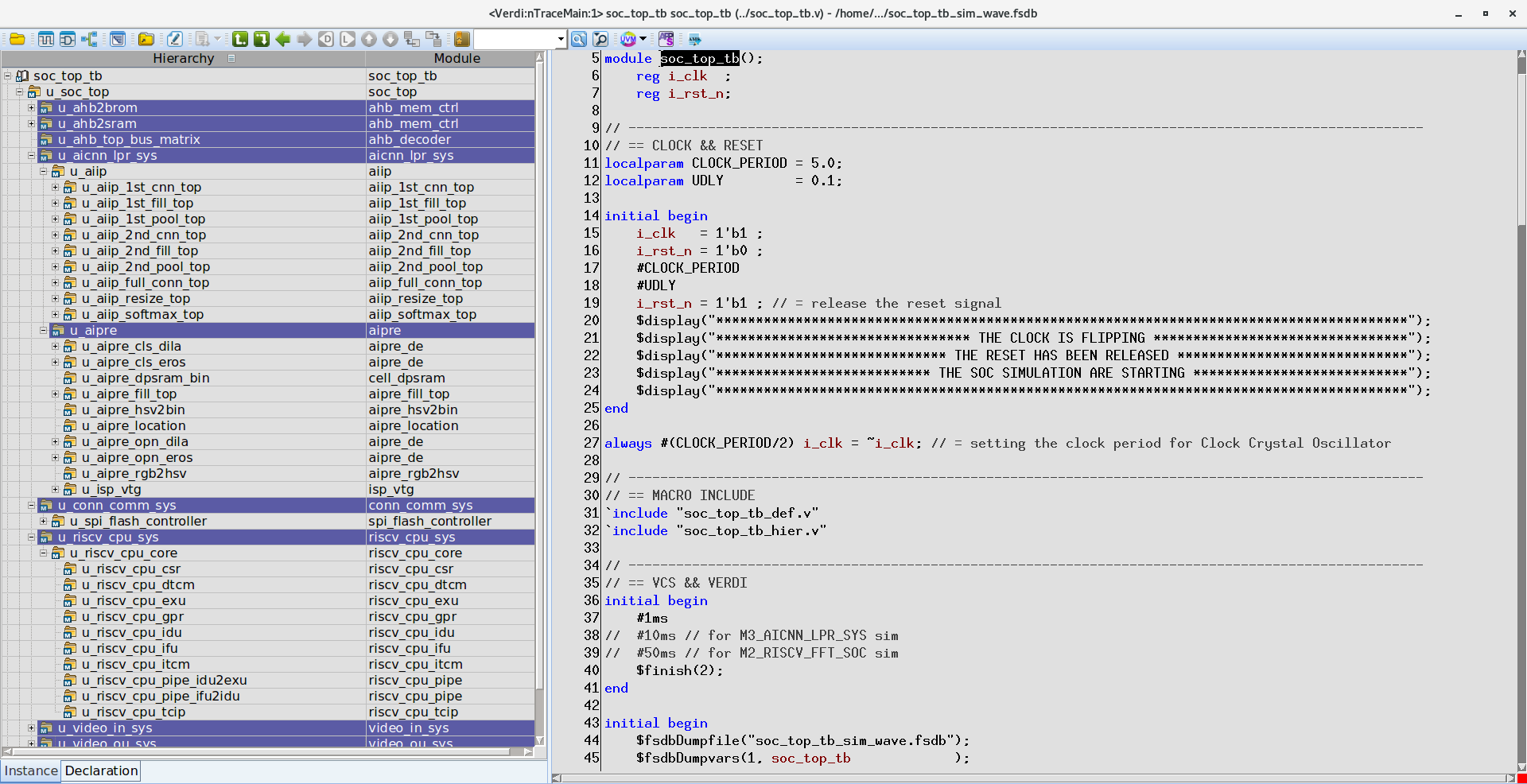

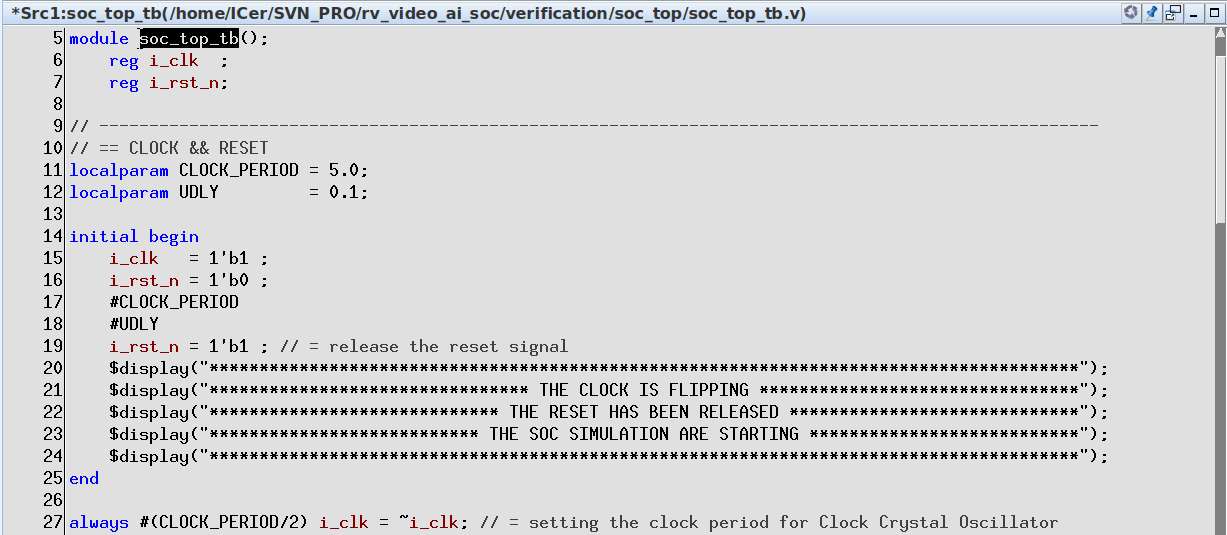

1. 生成时钟激励，完成复位释放：时钟和复位就是 SoC 的心脏和血液，只有提供了正确的时钟和复位，SoC 才能够正常工作

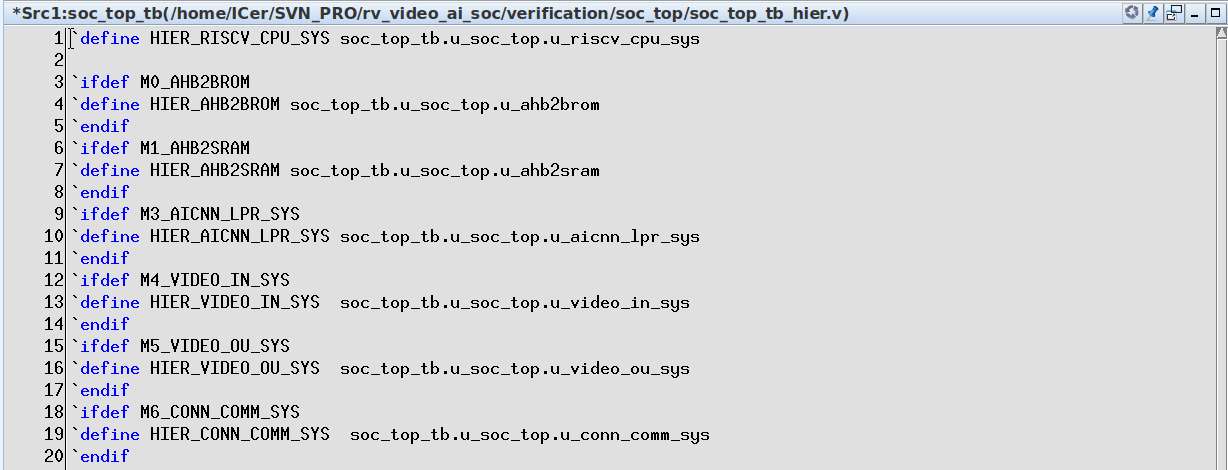

2. 设置本次仿真的宏定义，以及层次定义：例如可以通过宏定义，切换设计电路和仿真环境，可以通过层次定义，来简化整个验证环境的信息

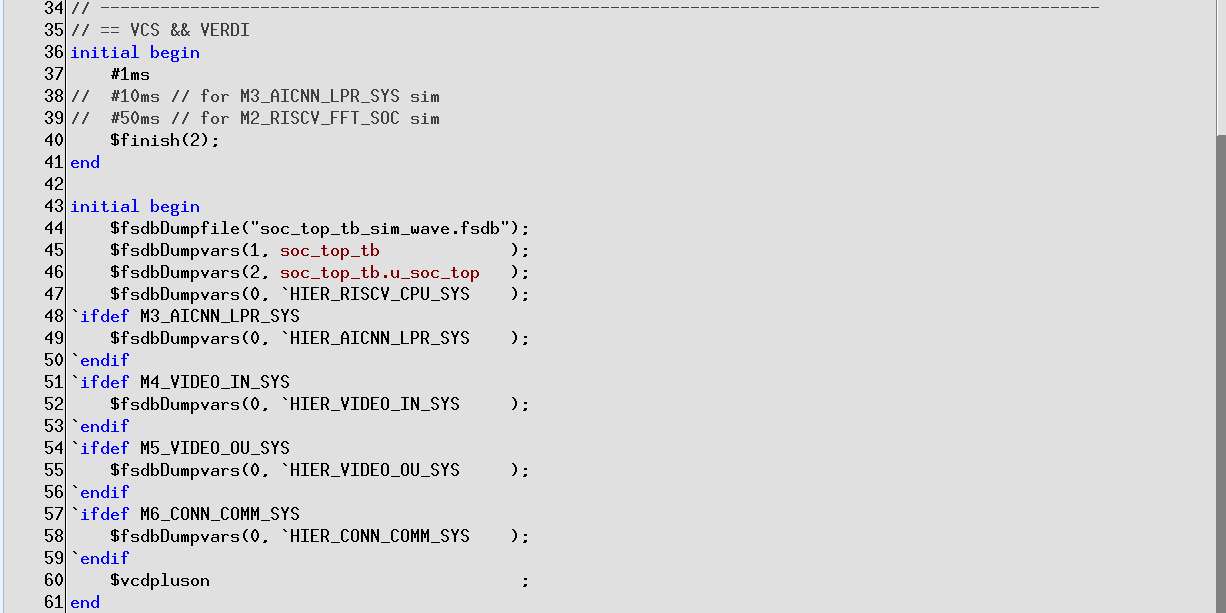

3. VCS 和 VERDI：设置最大仿真持续时长（不同模块验证的时长可能是不一样的），设置波形产生机制（DUMP 波形的名字和层次）

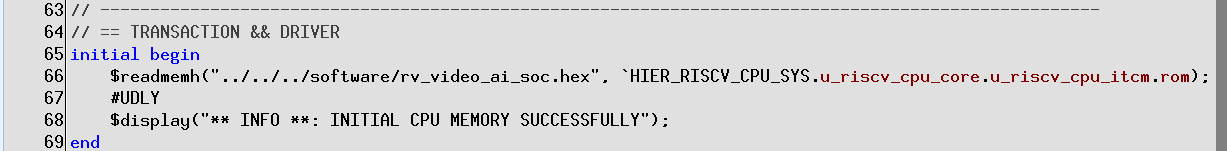

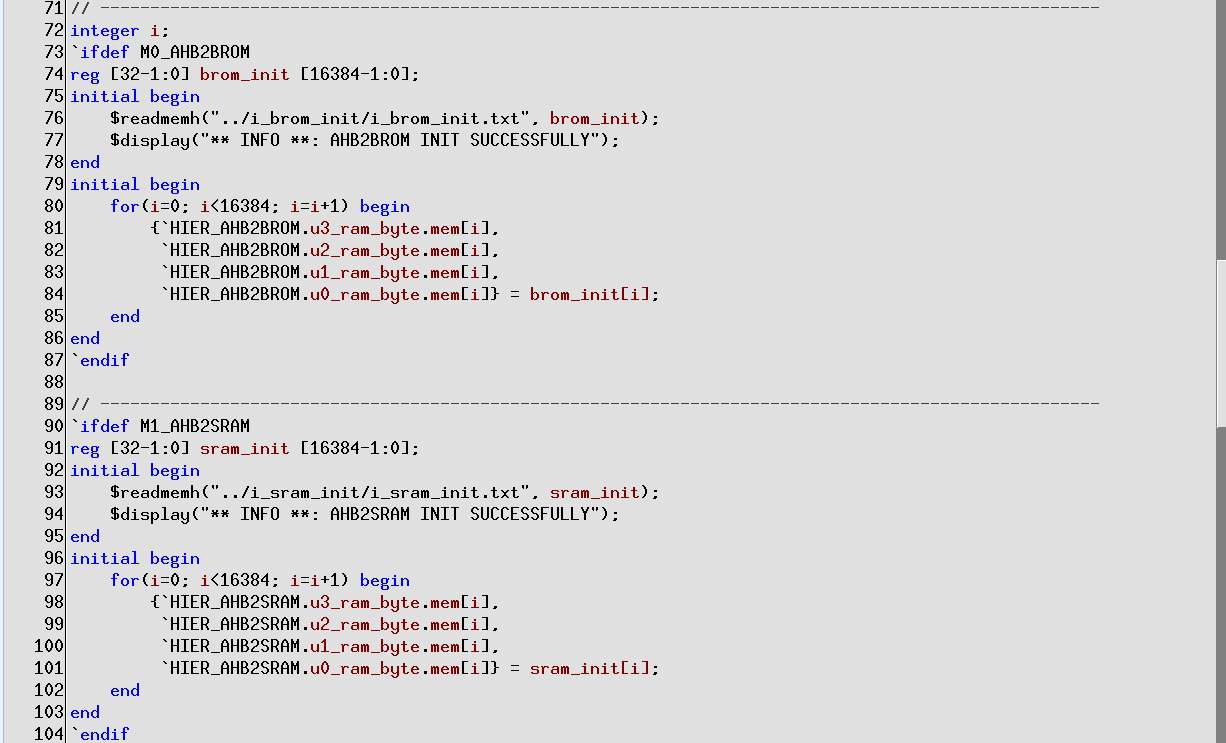

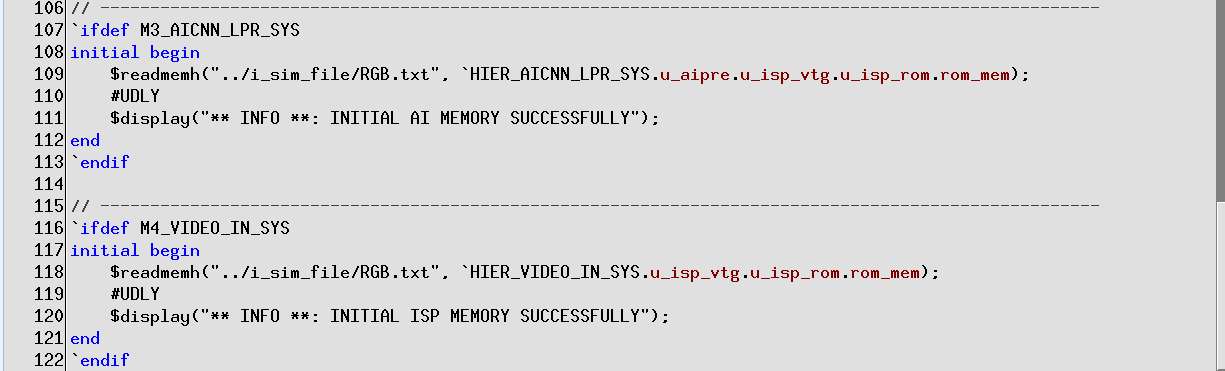

4. 产生输入激励，可以通过模拟输入激励的行为（TASK），或者 FORCE，或者通过后门的方式 LOAD 特定的数据文件到存储器中

5. 例化本次的设计单元，这是必不可少的操作

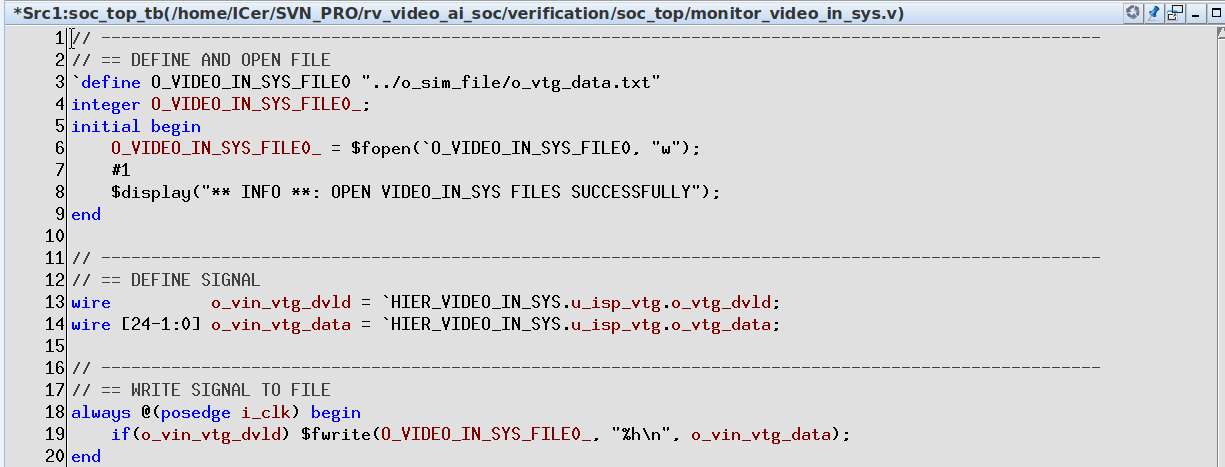

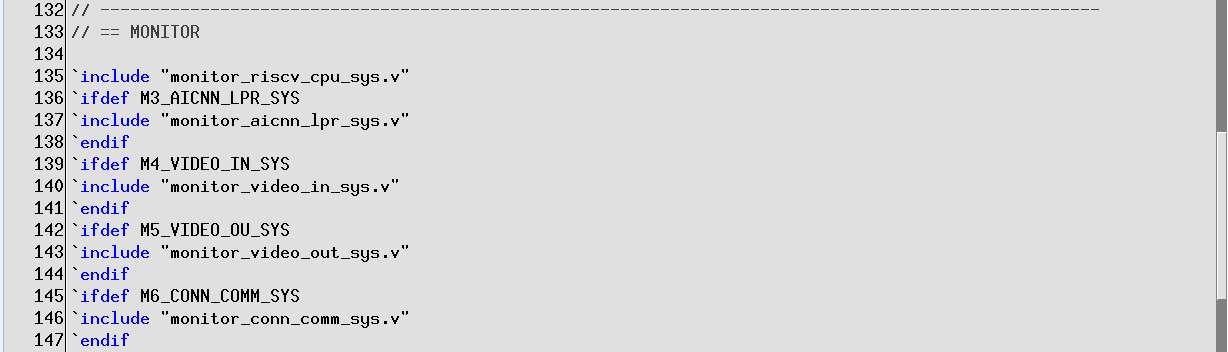

6. 监控内部数据：实时监控内部数据变化，打印各个节点的内部数据，输出到指定的文件中（便于观测）

7. 数据自动对比机制：若是存在正确的数据结果，可通过脚本完成大量的数据的自动对比，同时输出对比结果

8. 智能 DISPLAY 关键节点信息，便于清晰当前的仿真情况（仿真节点以及是否仿真程序符合预期）

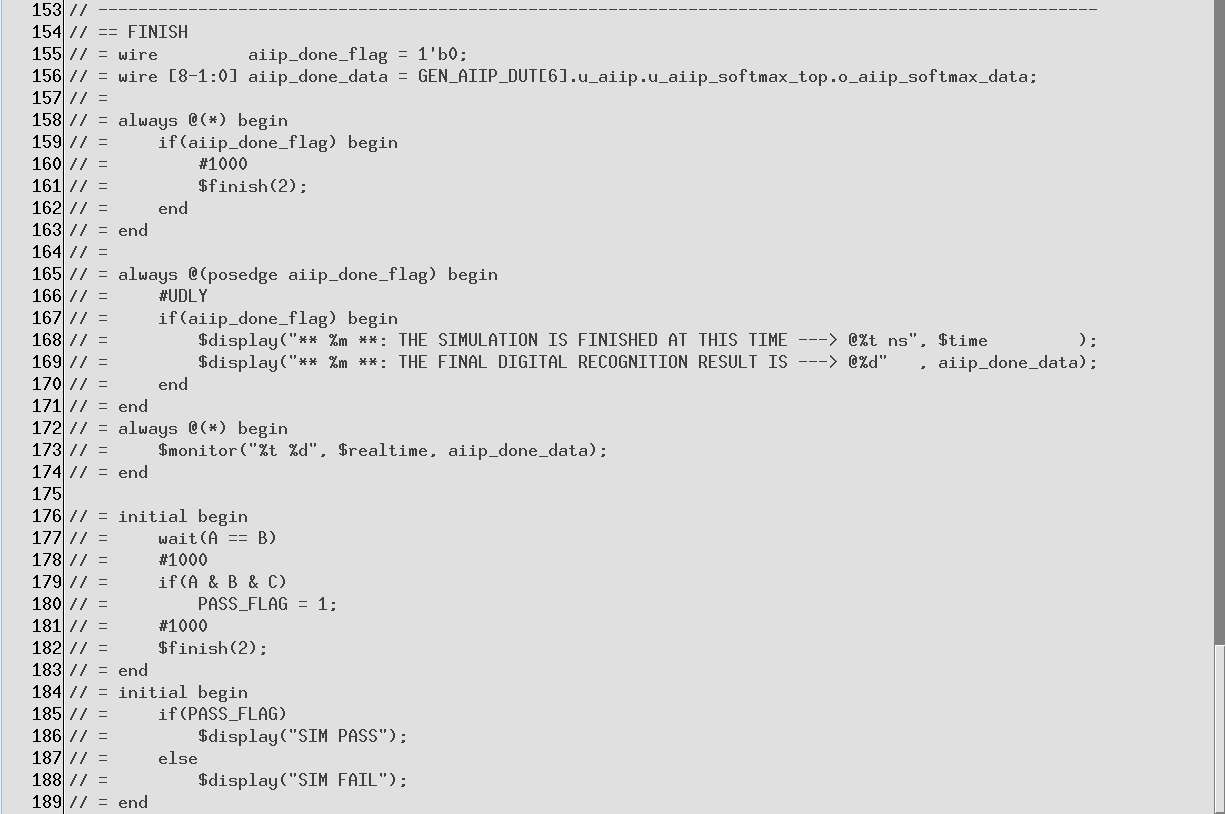

9. 智能结束机制，智能检测 PASS/FAIL 机制：通过判断关键信号，自动识别本次仿真是否 PASS 还是 FAIL，若是 PASS 就直接结束仿真，若是 FAIL 就提前结束仿真（对于结束机制，还有超时结束机制，即仿真超过指定的时间即可自动结束仿真；以及还有错误结束机制，即仿真过程中爆出相关指定信号的错误发生，也会自动结束本次仿真，及时通知设计者来查看错误信息）

10. 可支持自动完成覆盖率收集（完备的 VCS 环境设置，支持行覆盖率，条件覆盖率，跳转覆盖率，状态机覆盖率，分支覆盖率的收集和查看）
