1. 项目简介

排雷是一项高风险、高技术要求的人道主义工作。为了研究不同环境、地雷类型和探测技术对排雷效率与风险的影响，本文开发了一个 基于C++17和OpenCV的排雷模拟可视化系统。该系统通过数学模型模拟地雷探测、风险分析和排雷过程，并提供实时可视化界面，帮助研究人员和操作人员直观理解排雷作业中的关键参数变化。

项目核心功能包括：

• 环境参数（温度、湿度、土壤类型等）建模

• 地雷物理特性（埋深、金属含量、年龄等）定义

• 多种探测技术（金属探测、红外成像、探地雷达等）模拟

• 排雷操作效率与风险计算

• 实时可视化：网格地图、地雷分布、风险热图、热成像、传感器数据面板、排雷机器人路径

项目采用CMake构建，依赖OpenCV进行图像渲染与交互。

2. 技术栈

• 语言: C++17

• 图形库: OpenCV 4.7.0（用于图像显示、颜色映射、绘图）

• 构建工具: CMake 3.10+

• 随机数: C++11 <random>

• 配置文件: JSON（示例给出，未实际解析，可扩展）

3. 项目结构

MineClearanceSimulation/
├── CMakeLists.txt          # 构建脚本
├── config.json             # 模拟参数配置（未实际加载，仅供说明）
├── mine_clearance_model.h  # 数学模型类声明
├── mine_clearance_model.cpp# 数学模型类实现
└── visualization_system.cpp# 可视化系统及主函数

4. 核心代码解析

4.1 数学模型 (MineClearanceModel)

该类封装了排雷过程中涉及的物理与统计模型，通过输入环境、地雷、探测系统、排雷操作和风险参数，计算关键输出指标。

4.1.1 数据结构

定义了多个结构体，用于组织输入参数：

• EnvironmentParams: 环境参数，包括温度、湿度、土壤类型、风速、降水量等。

• MineParams: 地雷属性，如类型、埋深、金属含量、年龄、腐蚀程度等。

• DetectionParams: 探测系统参数，包括技术类型、灵敏度、虚警率、操作员技能等。

• ClearanceParams: 排雷操作参数，如速度、成功率、伤亡风险等。

• RiskParams: 风险评估参数，如遭遇概率、后果严重性、暴露时间等。

4.1.2 核心计算流程

calculateAllParameters() 按顺序调用以下私有方法，更新所有中间变量和最终指标：

1. 有效深度 calculateEffectiveDepth()
   考虑土壤类型、湿度和地雷年龄对实际探测深度的影响。

2. 信号衰减 calculateSignalAttenuation()
   基于有效深度、土壤衰减因子和天气影响计算信号损失。

3. 磁异常 calculateMagneticAnomaly()
   根据地雷磁特征、埋深、背景噪声和腐蚀程度计算磁异常值。

4. 热对比度 calculateThermalContrast()
   根据地雷热特征、太阳辐射、昼夜因子等计算热成像对比度。

5. 声学响应 calculateAcousticResponse()
   考虑背景噪声、土壤阻尼和风速计算声学信号。

6. 探测概率 calculateDetectionProbability()
   结合技术因子、信号强度、信噪比、操作员技能和校准状态计算最终探测概率。

7. 虚警概率 calculateFalsePositiveProbability()
   根据环境噪声、地形杂波和技术类型计算误报率。

8. 排雷效率 calculateClearanceEfficiency()
   基于设备可靠性、操作员表现和环境因素计算成功率。

9. 总风险 calculateTotalRisk()
   综合探测风险、虚警风险、排雷风险和暴露风险，并考虑风险容忍度。

10. 作战准备状态 calculateOperationalReadiness()
    评估探测、排雷、设备和人员的综合准备度。

4.1.3 Getter 函数

为了便于可视化系统访问计算结果，提供了多个 get 方法，如 getDetectionProbability()、getTotalRisk()、getMagneticAnomaly() 等。

4.2 可视化系统 (VisualizationSystem)

该类负责绘制图形界面，实时更新模型参数并显示各种图层。

4.2.1 成员变量

• displayCanvas: 主画布，最终显示图像。

• sensorDisplay: 传感器数据面板。

• riskMap: 风险地图（灰度图，用于生成彩色热图）。

• thermalMap: 热成像图（灰度图）。

• minePositions: 地雷位置列表。

• clearancePath: 排雷路径点。

• model: MineClearanceModel 实例。

4.2.2 初始化

构造函数设置画布大小、网格尺寸，并调用：

• initializeMinefield(): 随机生成地雷位置。

• initializeThermalMap(): 创建热成像图，基础温度20°C，地雷位置附近温度升高。

4.2.3 绘制函数

• drawGrid(): 绘制网格背景。

• drawMines(): 根据地雷探测概率用不同颜色绘制地雷图标（红/橙/黄）。

• drawDetectionArea(): 以半透明绿色圆圈显示探测区域，透明度与探测概率相关。

• drawRiskMap(): 计算每个网格点的风险值（基于地雷距离和总风险），生成风险热图叠加到主画布。

• drawThermalOverlay(): 将热成像图缩放到1/3大小，显示在左上角。

• drawSensorData(): 显示传感器读数面板，包含探测概率、虚警率、总风险等。

• drawClearancePath(): 生成并绘制排雷机器人的路径，机器人用青色圆圈表示。

• drawInformationPanel(): 底部信息面板，显示模拟状态和网格信息。

4.2.4 主循环

run() 方法进入无限循环，每帧：

1. 调用 updateVisualization() 更新画布。

2. 显示图像，处理键盘输入（退出、重置地雷场、保存状态、暂停）。

4.2.5 状态保存

saveCurrentState() 将模型报告和地雷位置写入文本文件，并保存当前画布截图。

5. 配置文件说明 (config.json)

尽管当前代码未实现JSON解析，但配置文件定义了所有模拟参数的默认值，方便后续扩展。主要包含以下部分：

• simulation: 画布尺寸、网格大小、地雷数量、速度等。

• environment: 环境参数范围。

• mines: 地雷类型分布、埋深范围、年龄范围等。

• detection: 探测技术、灵敏度、虚警率等。

• clearance: 排雷机器人参数。

• visualization: 颜色方案、更新间隔等。

未来可通过JSON解析库（如nlohmann/json）动态加载参数，使系统更加灵活。

6. 编译与运行

6.1 环境准备

• 安装CMake (≥3.10)

• sudo apt install libopencv-dev  # Ubuntu

6.2 编译步骤

mkdir build && cd build
cmake ..
make -j4

6.3 运行

./mine_simulation [width height grid]

可选参数：画布宽度、高度、网格像素（默认1200 800 25）。

程序启动后，将显示可视化窗口，可通过键盘控制：

• ESC/Q: 退出

• R: 重新生成地雷场

• S: 保存当前状态（报告+截图）

• 空格: 暂停

7. 遇到的问题与解决方案

7.1 链接错误：未定义的引用

错误信息：

undefined reference to `MineClearanceModel::getTotalRisk() const'
...
undefined reference to `MineClearanceModel::MineClearanceModel()'

原因：在 mine_clearance_model.h 中声明了构造函数和getter函数，但在 .cpp 文件中未提供实现。链接器无法找到这些符号。解决方法：

double MineClearanceModel::getTotalRisk() const { return total_risk; }

EnvironmentParams MineClearanceModel::getEnvironmentParams() const { return env; }

• 同时确保构造函数初始化列表正确初始化所有成员变量。

7.2 OpenCV applyColorMap 类型错误

错误信息：

cv::ColorMap only supports source images of type CV_8UC1 or CV_8UC3

原因：cv::applyColorMap 要求输入图像是8位单通道或三通道，而项目中 riskMap 和 thermalMap 最初定义为 CV_32FC1（浮点单通道）。直接传入会抛出异常。

解决方案：

• 将 riskMap 和 thermalMap 的类型改为 CV_8UC1。cv::normalize(riskMapFloat, riskMapFloat, 0, 255, cv::NORM_MINMAX);

  riskMapFloat.convertTo(riskMap, CV_8UC1);

• 对于 thermalMap 同样处理。

7.3 随机数生成问题

问题：地雷位置随机生成时，可能出现重叠或边界溢出。

处理：在 initializeMinefield() 中，使用网格对齐确保地雷位于网格交点上，避免重叠：

int x = distX(rng) / gridSize * gridSize;
int y = distY(rng) / gridSize * gridSize;

同时限制范围在画布边界内。

7.4 图像叠加时的尺寸不匹配

问题：drawThermalOverlay() 中将热成像图缩放到1/3大小，但直接复制到主画布的固定区域可能导致越界。

处理：使用 cv::Rect 确保目标区域在画布内，并在复制前检查尺寸：

cv::resize(thermalDisplay, thermalDisplay, cv::Size(canvasWidth/3, canvasHeight/3));
thermalDisplay.copyTo(displayCanvas(cv::Rect(10, 10, thermalDisplay.cols, thermalDisplay.rows)));

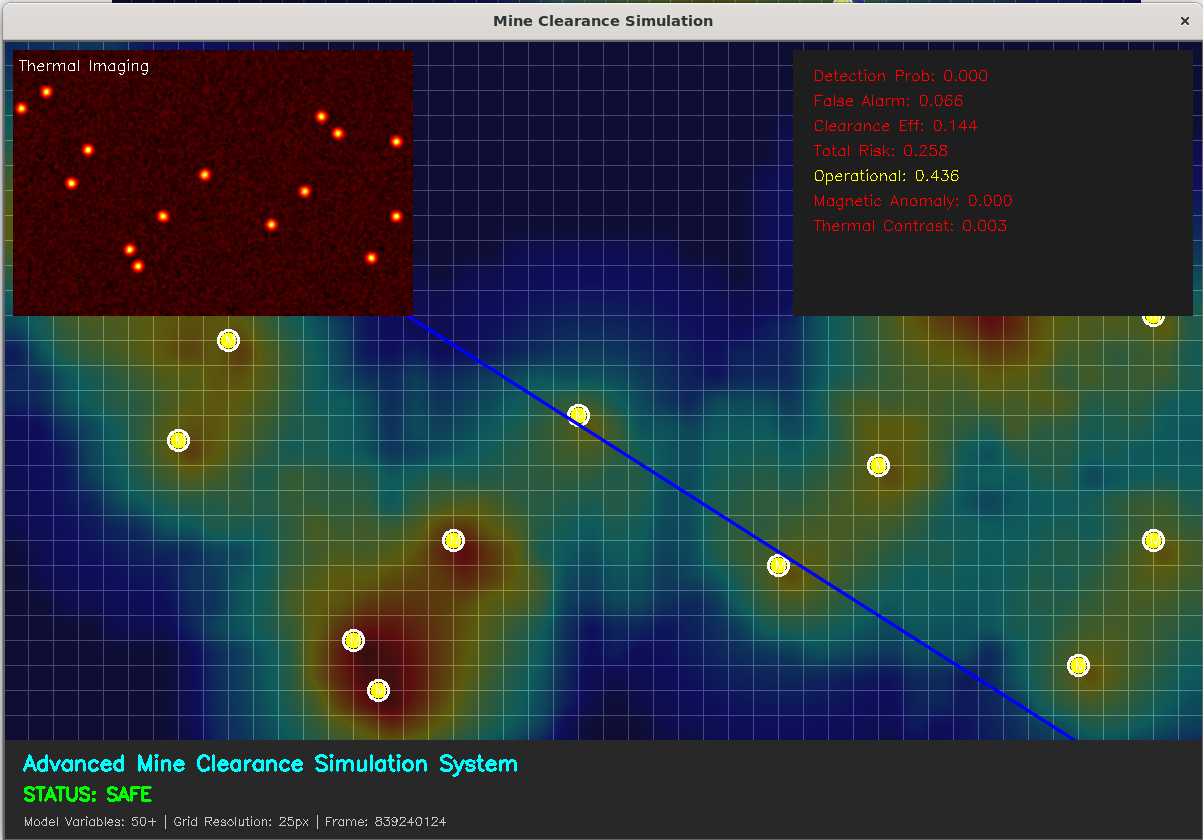

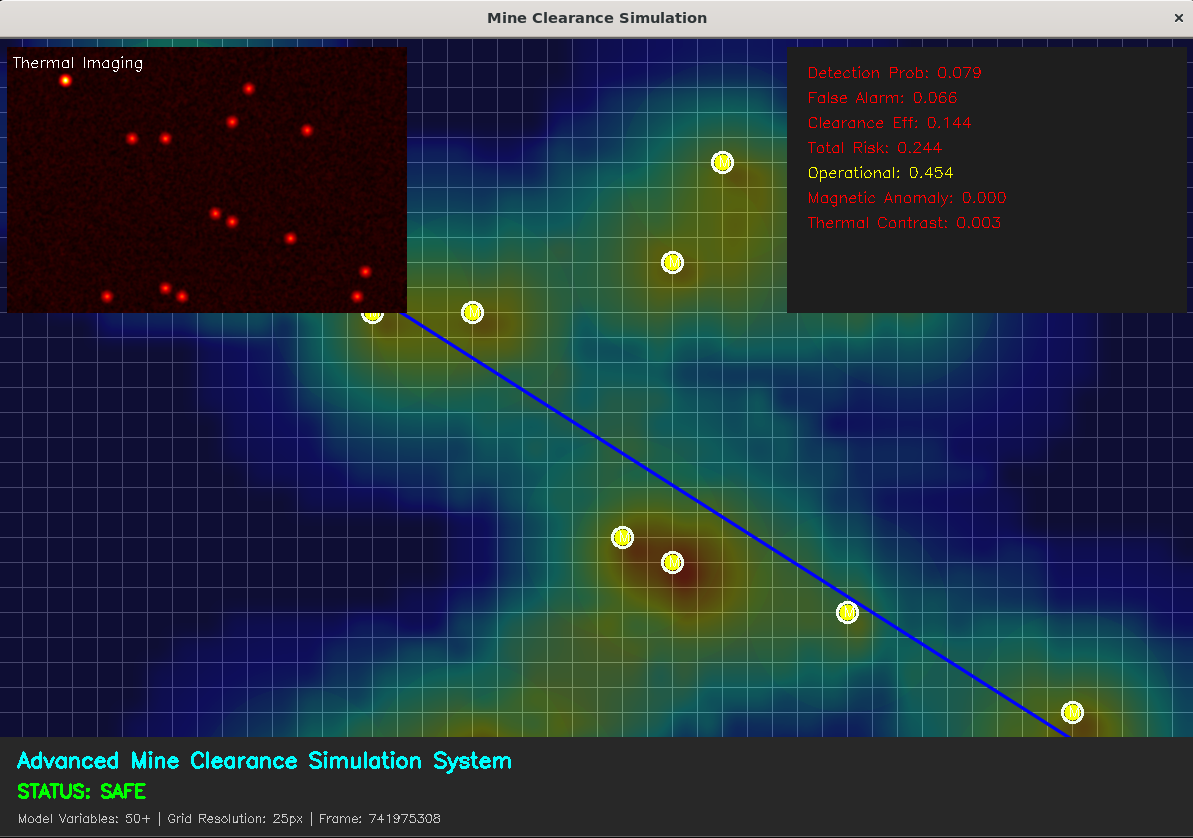

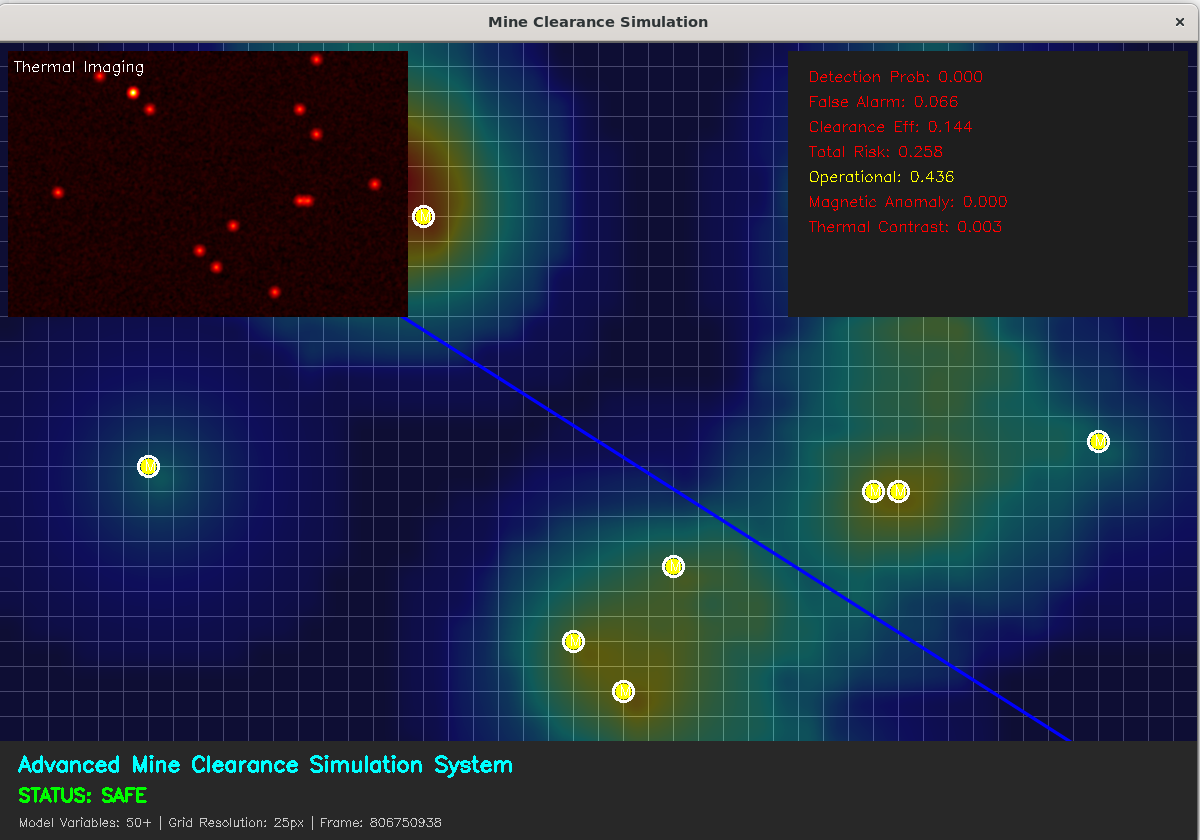

8. 运行效果展示

运行程序后，主窗口显示：

• 灰色网格背景

• 地雷以彩色圆点显示（红/橙/黄）

• 风险热图以半透明方式叠加（蓝-青-黄-红渐变）

• 左上角显示热成像小窗口

• 右上角显示传感器数据面板

• 排雷机器人沿蓝色路径移动

• 底部信息面板显示状态和参数

通过按键 R 可以重新生成随机地雷场，S 保存当前状态，直观感受不同环境下的风险变化。

9. 总结

本项目实现了一个功能完整的排雷模拟可视化系统，融合了物理模型、统计计算和实时图形渲染。通过解决链接错误和OpenCV类型问题，系统能够稳定运行。未来可以扩展的功能包括：

• 使用JSON解析动态加载配置

• 添加更多探测技术模型（如探地雷达、核四极共振）

• 实现更智能的路径规划算法（如A*）

• 记录历史数据并绘制趋势图

该项目不仅可用于教学演示，也为排雷策略研究提供了基础仿真平台。
