comsol多层冻土地基冻涨模型 低温 热流固耦合 三场耦合模型

在工程领域，尤其是涉及到寒区建设时，多层冻土地基的冻胀问题是一个关键挑战。Comsol 作为强大的多物理场仿真软件，为我们构建相关模型、深入研究热流固三场耦合提供了有效工具。

热流固耦合的原理基础

热流固耦合涉及到热传递、流体流动以及固体力学三个物理过程的相互作用。在低温的多层冻土地基场景中，温度变化会引起水分迁移（流体流动），而水分的冻结与融化又会改变土体的力学性质，进而导致地基的变形（固体力学范畴）。

热传递

热传递遵循傅里叶定律，在 Comsol 中对应的方程大致形式为：

ρC_p∂T/∂t - ∇·(k∇T) = Q

这里，ρ 是材料密度，C_p 是比热容，T 是温度，t 是时间，k 是热导率，Q 是热源项。在冻土地基模型里，低温环境下热量会从高温区域向低温区域传递，比如从相对温暖的土层向寒冷的地表传递。

流体流动

对于冻土中的水分迁移，我们可以用达西定律来描述，简化的方程形式为：

v = -K/μ(∇P - ρg)

其中，v 是流体速度，K 是渗透率，μ 是动力粘度，P 是压力，ρ 是流体密度，g 是重力加速度。在冻土中，水分会在压力差和重力作用下流动，当温度降低到冰点以下，部分水分冻结，改变了土体孔隙结构，从而影响渗透率 K。

固体力学

固体力学部分主要关注土体的变形，以线弹性模型为例，应力 - 应变关系可以用胡克定律描述：

σ = Dε

σ 是应力张量，D 是弹性矩阵，ε 是应变张量。在冻胀过程中，土体内部由于水分冻结膨胀产生应力，导致地基产生变形。

Comsol 中构建多层冻土地基冻胀模型

1. 模型建立

在 Comsol 中，首先创建一个三维模型空间来模拟多层冻土地基。根据实际情况划分不同的土层，每一层设置相应的材料属性，比如不同的热导率、渗透率等。

1. 物理场添加

分别添加热传递、地下水流（代表流体流动）以及固体力学物理场接口。这三个物理场相互关联，形成三场耦合。

1. 边界条件设置

对于热传递，地表边界可以设置为与低温环境的对流换热边界条件，模拟外界寒冷空气与地基表面的热量交换：

-n·(-k∇T) = h(T - T_∞)

这里，n 是边界的法向量，h 是对流换热系数，T_∞ 是环境温度。

对于流体流动，底部边界可以设置为零流量边界，模拟水分无法从地基底部流出的情况。

comsol多层冻土地基冻涨模型 低温 热流固耦合 三场耦合模型

在固体力学方面，地基底部可以设置为固定约束，防止整个地基发生刚体位移。

1. 网格划分

为了得到精确的计算结果，对模型进行合理的网格划分很重要。对于不同土层的交界面以及可能发生较大变化的区域，采用加密网格。

代码实现与分析示例

以下以一个简单的一维热传递在 Comsol 脚本中的实现为例（实际多层冻土地基模型会复杂得多）：

% 启动 Comsol 并创建模型
comsol = actxserver('Comsol.ModelServer');
model = comsol.Create('Model');

% 添加热传递物理场
model.Geom(1).Create('domain1','Rectangle');
model.Geom(1).Set('domain1', 'Size', [1 0.1]);
model.Phys('ht').Create('domain1');
model.Phys('ht').Set('domain1', 'ThermalConductivity', 1);

% 设置边界条件
model.Phys('ht').BC('bc1').Create('left');
model.Phys('ht').BC('bc1').Set('left', 'Type', 'Temperature', 'Value', 100);
model.Phys('ht').BC('bc2').Create('right');
model.Phys('ht').BC('bc2').Set('right', 'Type', 'HeatFlux', 'Value', 0);

% 网格划分
model.Mesh('mesh1').Create('PhysicsBased');
model.Mesh('mesh1').Run;

% 求解
model.Study('std1').Create('Stationary');
model.Study('std1').Step('std1').Run;

% 获取结果
result = model.Result;
temperature = result.Dataset('sol1').Eval('T');

在这段代码中，我们首先启动 Comsol 并创建一个简单的一维矩形模型域。然后添加热传递物理场，设置材料的热导率为 1。接着定义边界条件，左侧边界设置为固定温度 100，右侧边界设置为绝热（零热流）。进行网格划分后求解模型，并获取温度分布结果。

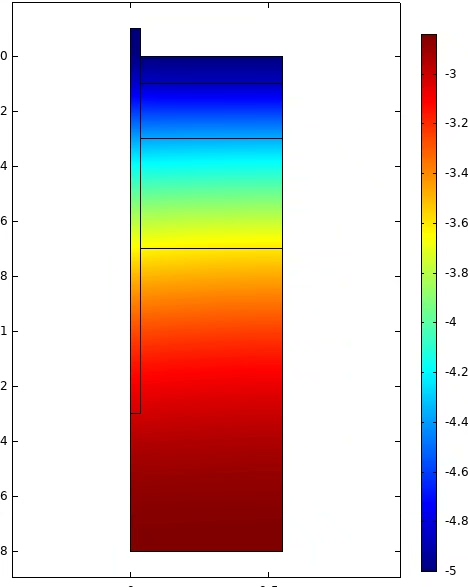

回到多层冻土地基冻胀模型，通过 Comsol 完成上述步骤后，经过求解计算，我们能够得到不同时刻下地基内部的温度分布、水分迁移情况以及土体的变形情况。通过分析这些结果，工程师们可以更好地理解冻胀过程，为寒区工程建设提供理论支持和优化方案，比如采取合适的保温措施、改良地基材料等，以减少冻胀对工程结构的不利影响。

多层冻土地基的热流固耦合研究在 Comsol 的助力下不断深入，未来有望为更多复杂寒区工程问题提供更完善的解决方案。
