在汽车工程领域，电动助力转向系统（EPS）是一项关键技术，它不仅提升了驾驶的舒适性，还增强了车辆的安全性。今天咱们就来唠唠基于MATLAB的电动助力转向系统模型，带你领略这背后的技术魅力。

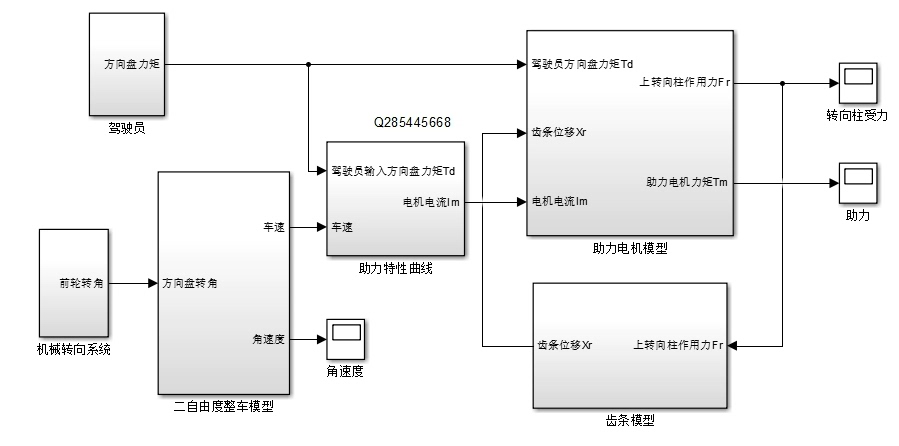

一、Simulink搭建各关键模型

1. 整车二自由度模型

整车二自由度模型是研究车辆转向特性的基础。在Simulink里搭建这个模型，能帮助我们理解车辆在转向过程中的动力学表现。

咱们来看一段简单的代码示例（假设使用MATLAB脚本辅助搭建部分逻辑）：

% 定义车辆参数
m = 1500; % 车辆质量 (kg)
lf = 1.2; % 质心到前轴距离 (m)
lr = 1.5; % 质心到后轴距离 (m)
Iz = 2500; % 车辆绕z轴转动惯量 (kg·m^2)

这段代码定义了车辆的一些基本参数，质量 m、质心到前后轴的距离 lf 和 lr，以及绕 z 轴的转动惯量 Iz。这些参数在整车二自由度模型中至关重要，它们决定了车辆在转向时的惯性、力矩分配等特性。在Simulink模型里，这些参数会作为模块的输入，参与到动力学方程的计算中。

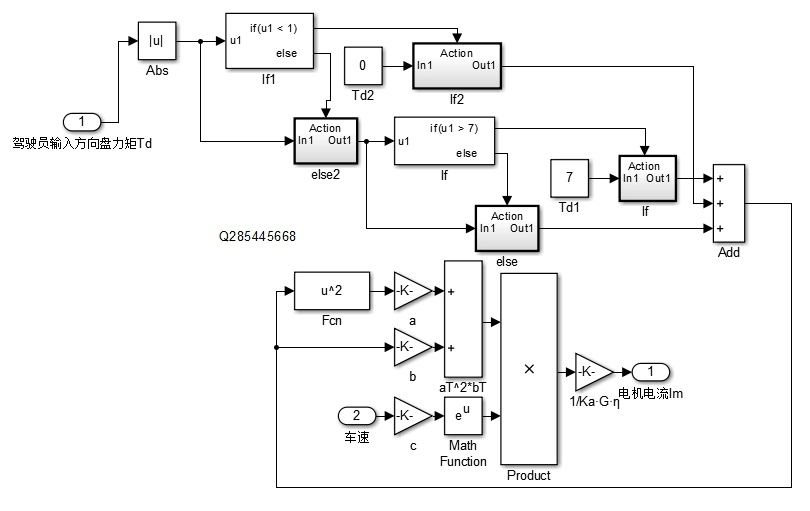

2. 助力特性曲线模型

助力特性曲线模型描述了助力大小与方向盘转角、车速等因素的关系。简单来说，它决定了在不同驾驶工况下，助力电机应该提供多大的助力。

function Tassist = assistCurveModel(theta, v)
    % theta 方向盘转角
    % v 车速
    if v < 30
        Tassist = 0.5 * theta;
    else
        Tassist = 0.3 * theta;
    end
end

这段代码定义了一个简单的助力特性曲线函数。当车速 v 小于30时，助力力矩 Tassist 与方向盘转角 theta 呈0.5倍的关系；车速大于等于30时，变为0.3倍关系。实际应用中，这个函数关系会更复杂，要综合考虑更多因素，但基本原理就是通过输入的方向盘转角和车速等信息，输出相应的助力力矩，为助力电机提供控制依据。

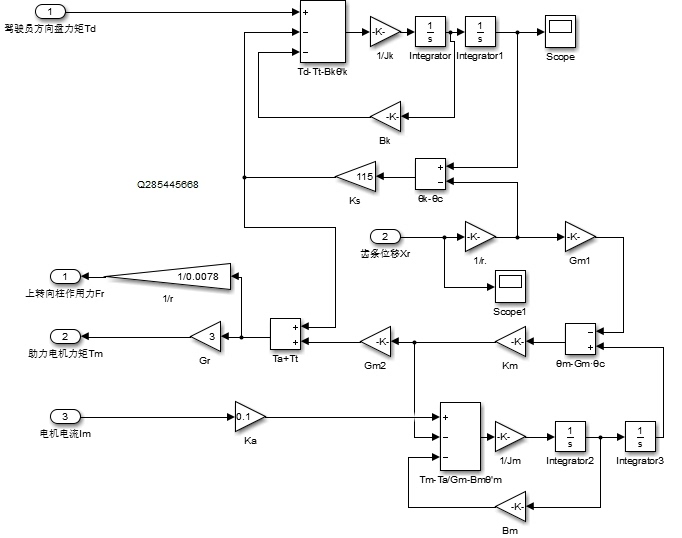

3. 助力电机模型

助力电机是EPS系统的执行机构，它根据助力特性曲线模型输出的指令，提供实际的转向助力。

classdef ElectricMotor
    properties
        Kt; % 转矩常数
        R;  % 电阻
        L;  % 电感
        J;  % 转动惯量
        B;  % 粘性摩擦系数
    end
    methods
        function obj = ElectricMotor(Kt, R, L, J, B)
            obj.Kt = Kt;
            obj.R = R;
            obj.L = L;
            obj.J = J;
            obj.B = B;
        end
        function T = getTorque(obj, V)
            % V 电机输入电压
            i = V / obj.R;
            T = obj.Kt * i;
        end
    end
end

这里定义了一个 ElectricMotor 类来模拟助力电机。类的属性包括转矩常数 Kt、电阻 R、电感 L、转动惯量 J 和粘性摩擦系数 B。通过 getTorque 方法，根据输入电压 V 计算出电机输出转矩 T。在Simulink模型中，这个类可以封装成一个模块，接收来自助力特性曲线模型的信号，输出实际的助力转矩。

4. 齿条模型

齿条模型主要描述了转向齿条的运动，它将助力电机的旋转运动转化为直线运动，推动车轮转向。

function x_rack = rackModel(T, r)
    % T 助力电机转矩
    % r 齿轮齿条传动比
    F = T / r;
    % 这里简单假设齿条质量忽略不计，根据牛顿第二定律 F = ma，a = F/m，m 为0时，速度恒定
    v_rack = F;
    x_rack = v_rack * dt; % dt 时间步长，假设提前定义
end

这段代码根据助力电机转矩 T 和齿轮齿条传动比 r 计算出作用在齿条上的力 F，进而得到齿条的速度 vrack，最后根据时间步长 dt 计算出齿条的位移 xrack。在Simulink里，这个模型模块与助力电机模型模块相连，共同完成从电机转矩到车轮转向动作的转化。

二、模型控制方法

这套MATLAB电动助力转向系统模型的控制方法相对简单。它基于前面提到的各个模型的输入输出关系，通过基本的数学公式和逻辑判断来实现控制。

MATLAB电动助力转向系统模型 simulink搭建整车二自由度模型、助力特性曲线模型、助力电机模型、齿条模型等。 模型控制方法简单，具有参考和建模公式等。 输入：前轮转角、方向盘力矩等 输出：转向助力力矩等

比如，在助力特性曲线模型中，通过判断车速和方向盘转角来决定助力力矩，这就是一种简单的控制逻辑。而在整个系统中，输入前轮转角、方向盘力矩等信号，经过各个模型的层层处理，最终输出转向助力力矩。

三、输入与输出

模型的输入主要有前轮转角、方向盘力矩等。前轮转角反映了驾驶员期望的车辆行驶方向，方向盘力矩则体现了驾驶员转动方向盘所施加的力。这些输入信息是整个系统运行的起始点，它们携带了驾驶员的驾驶意图。

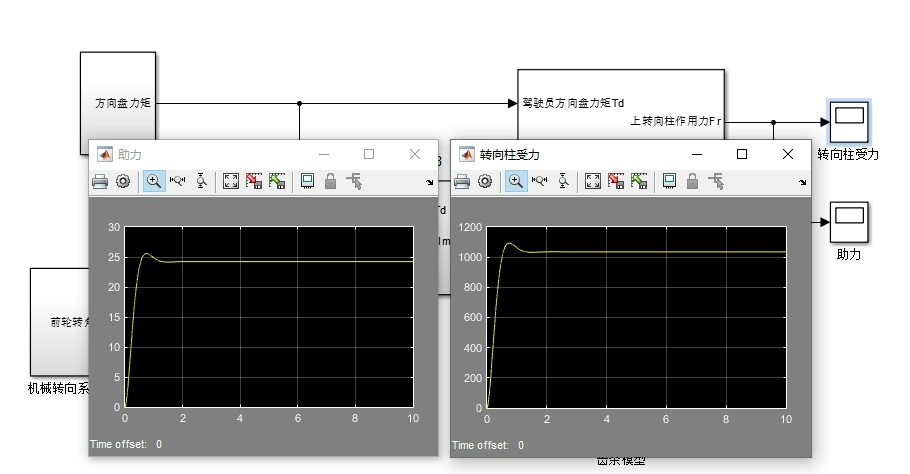

而模型的输出是转向助力力矩，这个输出直接作用于车辆的转向系统，帮助驾驶员更轻松地转动方向盘，实现车辆的转向操作。

总的来说，MATLAB电动助力转向系统模型通过Simulink搭建的各个关键模型，以及简单有效的控制方法，为我们研究和优化电动助力转向系统提供了一个强大的平台。无论是汽车工程师进行系统设计，还是科研人员探索新的控制算法，这个模型都具有极高的参考价值。希望大家通过这篇博文，对MATLAB电动助力转向系统模型有了更深入的了解。
