探索Matlab/Simulink中的光伏发电三相并网模型

jFWTpMJfJjq

377人浏览 · 2026-03-15 17:45:00

jFWTpMJfJjq · 2026-03-15 17:45:00 发布

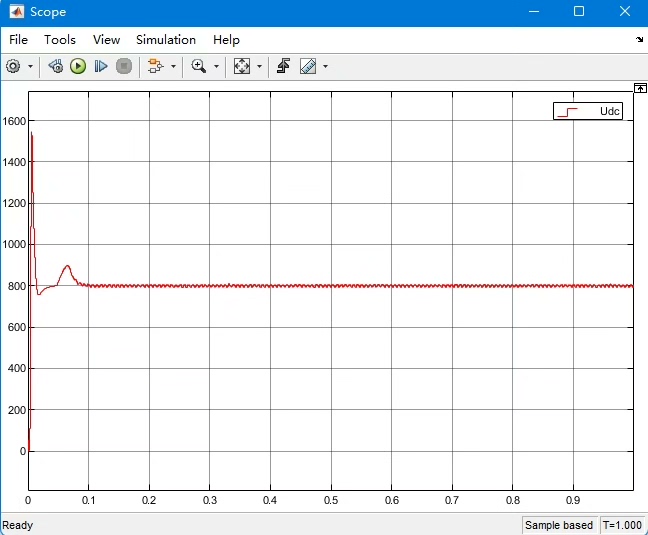

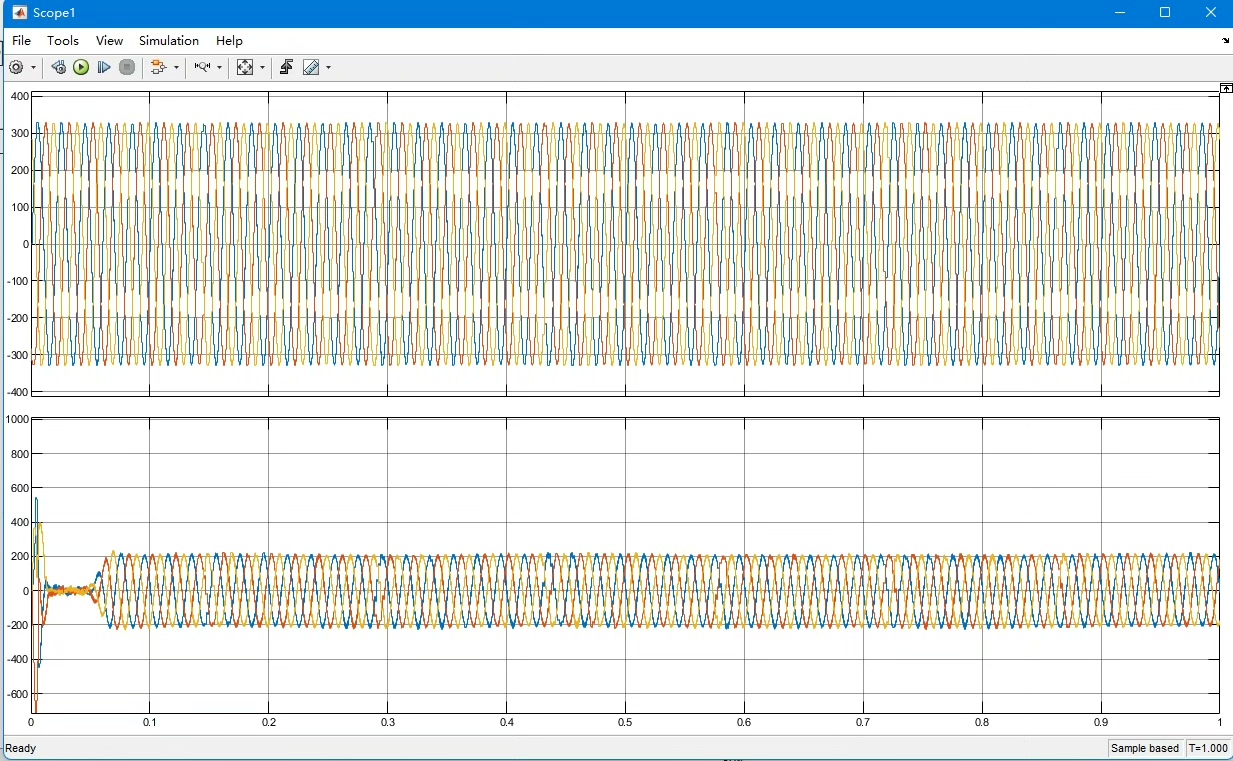

Matlab/simulink模型光伏发电三相并网： 1.光伏100kw+MPPT控制+两级式并网逆变器（boost+三相桥式逆变） 2.坐标变换+锁相环+dq功率控制+解耦控制+电流内环电压外环控制+spwm调制 3.LC滤波器滤波仿真结果： 1.逆变输出与三项380V电网同频同相 2.直流母线电压600V稳定 3.d轴电压稳定311V；q轴电压稳定为0V，有功功率高效输出并网电流谐波达到并网要求。可以提供资料

在可再生能源领域，光伏发电三相并网系统是一个热门话题。今天咱们就来深入探讨基于Matlab/Simulink搭建的这样一个模型，看看它究竟是如何工作的。

系统构成

100kW光伏 + MPPT控制

整个系统首先是一个100kW的光伏发电模块。最大功率点跟踪（MPPT）控制在光伏发电系统中至关重要。它能让光伏板始终在最大功率点附近工作，提升发电效率。在Matlab/Simulink里，实现MPPT控制的方法有很多，比如常用的扰动观察法。下面咱们简单看一下扰动观察法的代码思路（以伪代码示例）：

% 初始化参数
P_old = 0;
V_step = 0.1; % 电压扰动步长
V_ref = 0; % 初始参考电压

while true
    V = getPVVoltage(); % 获取光伏板电压
    I = getPVCurrent(); % 获取光伏板电流
    P = V * I; % 计算光伏板功率

    if P > P_old
        % 如果功率增加，沿当前方向继续扰动
        if (P - P_old) > 0.01 % 功率变化阈值判断
            if V_ref < V_max
                V_ref = V_ref + V_step; % 增加参考电压
            end
        else
            if V_ref > V_min
                V_ref = V_ref - V_step; % 减少参考电压
            end
        end
    else
        % 如果功率减少，反向扰动
        if V_ref < V_max
            V_ref = V_ref - V_step; % 减少参考电压
        else
            if V_ref > V_min
                V_ref = V_ref + V_step; % 增加参考电压
            end
        end
    end
    P_old = P;
    setReferenceVoltage(V_ref); % 设置参考电压来控制光伏板工作点
end

在这段代码里，我们不断扰动光伏板的工作电压，比较功率变化，进而调整参考电压，让光伏板工作在最大功率点附近。

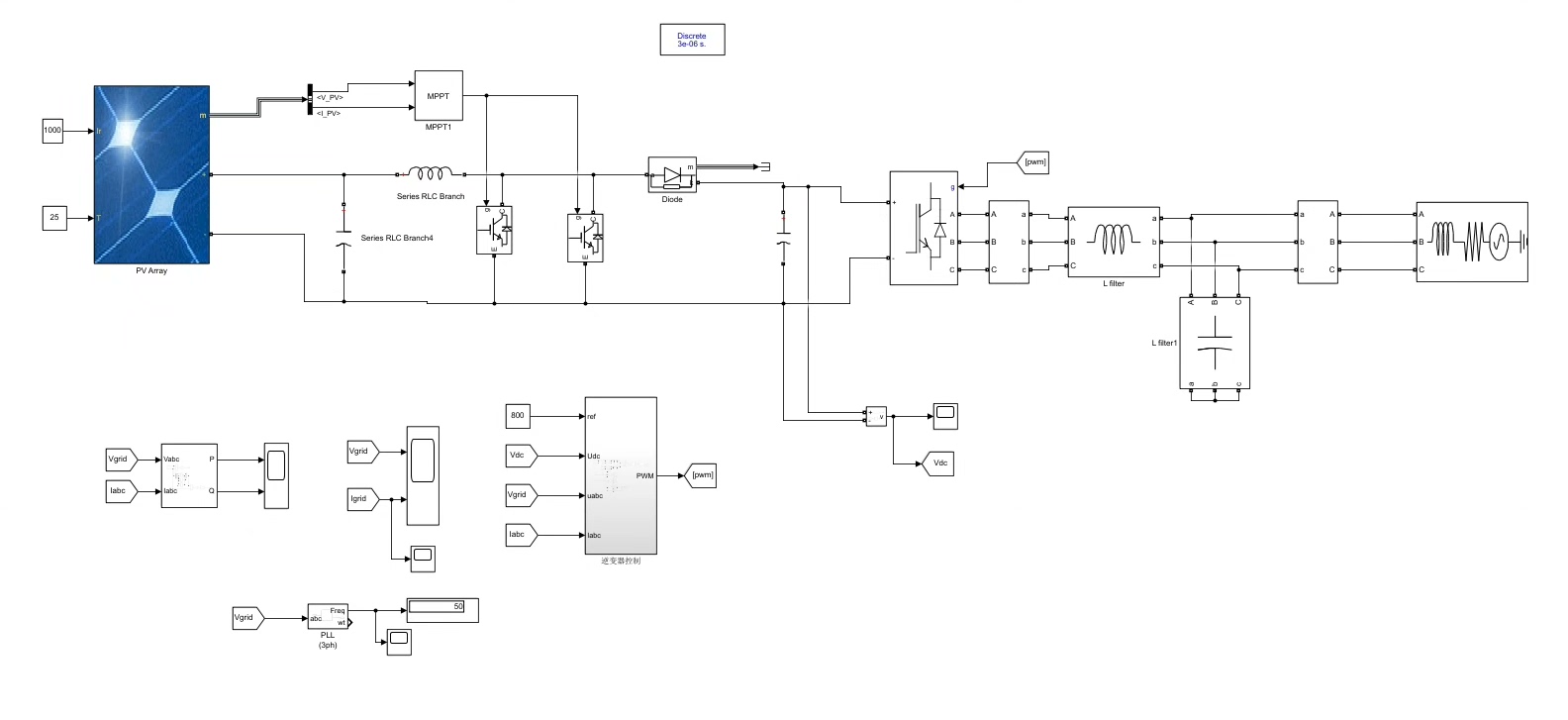

两级式并网逆变器（boost + 三相桥式逆变）

两级式并网逆变器由boost电路和三相桥式逆变电路组成。boost电路主要负责将光伏板输出的较低电压提升到合适的直流母线电压，以便后续三相桥式逆变。三相桥式逆变则是将直流转换为三相交流，准备并入电网。

控制策略

坐标变换 + 锁相环 + dq功率控制 + 解耦控制 + 电流内环电压外环控制 + SPWM调制

坐标变换：坐标变换能让我们在不同的坐标系下分析和控制信号。比如常用的abc/dq变换，把三相静止坐标系下的信号转换到两相旋转坐标系，便于后续控制。Matlab代码实现如下：

function [Vd, Vq] = abc2dq(Va, Vb, Vc, theta)
    % 定义变换矩阵
    C = [cos(theta) cos(theta - 2 * pi / 3) cos(theta + 2 * pi / 3);
         -sin(theta) -sin(theta - 2 * pi / 3) -sin(theta + 2 * pi / 3);
         1/sqrt(2) 1/sqrt(2) 1/sqrt(2)];
    Vabc = [Va; Vb; Vc];
    Vdq0 = C * Vabc;
    Vd = Vdq0(1);
    Vq = Vdq0(2);
end

这段代码通过定义的变换矩阵，把三相电压信号转换到dq坐标系下。

锁相环（PLL）：锁相环用于跟踪电网的频率和相位，保证逆变输出与电网同频同相。它的工作原理是通过比较输入信号和本地振荡器信号的相位差，调整本地振荡器频率，最终实现同频同相。在Simulink里，有现成的PLL模块可以直接使用，方便快捷。

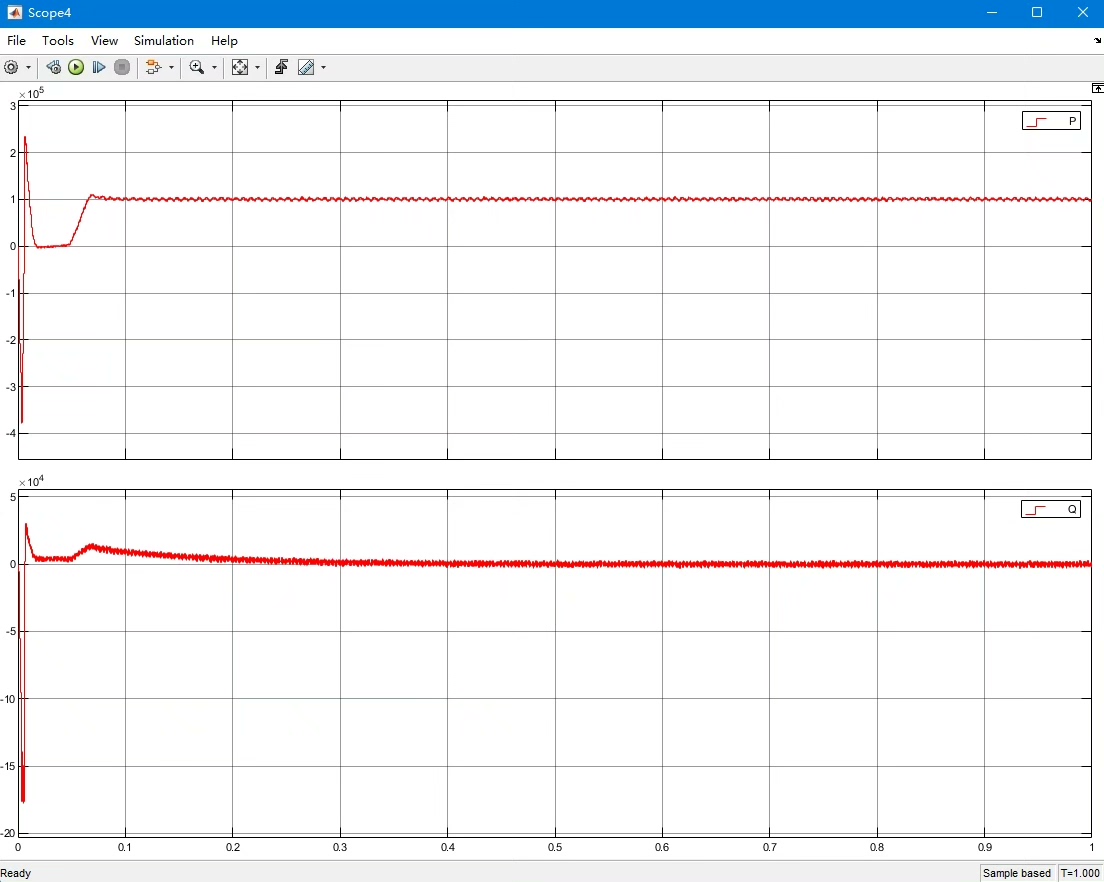

dq功率控制：在dq坐标系下，通过控制d轴和q轴的电流分量，就能分别控制有功功率和无功功率。有功功率$P = \frac{3}{2} (Vd Id + Vq Iq)$，无功功率$Q = \frac{3}{2} (Vq Id - Vd Iq)$。通过设定合适的$Id$和$Iq$参考值，就能实现功率的精确控制。
