四轮转向汽车模型预测控制(MPC)路径跟踪 simulink-simscape仿真，无需carsim。 mpc基于车辆动力学模型设计，纵向PID控制。 支持平坦路面，颠簸路面切换，外形变化。 魔术公式轮胎模型。 注：MATLAB要求2022a及以上版本

最近在研究四轮转向汽车的路径跟踪问题，采用模型预测控制（MPC）方法结合Simulink - Simscape进行仿真，不用依赖Carsim，给大家分享一下其中的关键要点和实现过程。

MPC基于车辆动力学模型设计

MPC的核心是基于车辆动力学模型来预测车辆未来的状态，并根据预测结果优化控制输入。在MATLAB中实现基于车辆动力学模型的MPC，我们先定义一些基本的车辆参数，比如质量m、轴距L等。

% 车辆参数定义
m = 1500; % 车辆质量，单位：kg
L = 2.8; % 轴距，单位：m

然后构建车辆动力学模型，这里以简单的自行车模型为例，描述车辆的运动状态。

% 车辆动力学模型
function dx = vehicle_dynamics(x, u, dt)
    % x: 状态变量 [x, y, theta, v]
    % u: 控制输入 [delta, a]
    % dt: 时间步长

    dx = zeros(4, 1);
    dx(1) = x(4) * cos(x(3)); % x方向速度
    dx(2) = x(4) * sin(x(3)); % y方向速度
    dx(3) = x(4) / L * tan(u(1)); % 横摆角速度
    dx(4) = u(2); % 纵向加速度
end

在这个模型中，x表示车辆的状态，包括位置(x, y)、航向角theta和纵向速度v；u是控制输入，包含前轮转角delta和纵向加速度a。dt是时间步长，通过这个简单的模型，我们能预测车辆在下一时刻的状态。

纵向PID控制

为了实现更好的路径跟踪，纵向控制采用PID控制。PID控制是一种经典的反馈控制方法，通过比例（P）、积分（I）、微分（D）三个环节来调整控制输出。

% PID控制器初始化
Kp = 1;
Ki = 0.1;
Kd = 0.01;
error_integral = 0;
prev_error = 0;

% PID控制计算
function u = pid_control(setpoint, process_variable, dt, Kp, Ki, Kd, error_integral, prev_error)
    error = setpoint - process_variable;
    error_integral = error_integral + error * dt;
    error_derivative = (error - prev_error) / dt;
    u = Kp * error + Ki * error_integral + Kd * error_derivative;
    prev_error = error;
    % 返回更新后的控制量和误差相关值
    output = [u, error_integral, prev_error];
end

这里，setpoint是期望的纵向速度，process_variable是当前的纵向速度，dt是时间步长，Kp、Ki、Kd分别是比例、积分、微分系数。每次计算PID控制输出时，会更新积分项和上一次的误差，以便下一次计算。

支持路面切换和外形变化

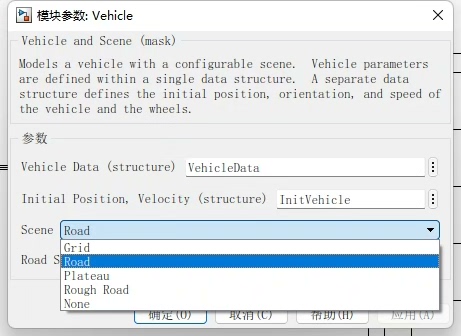

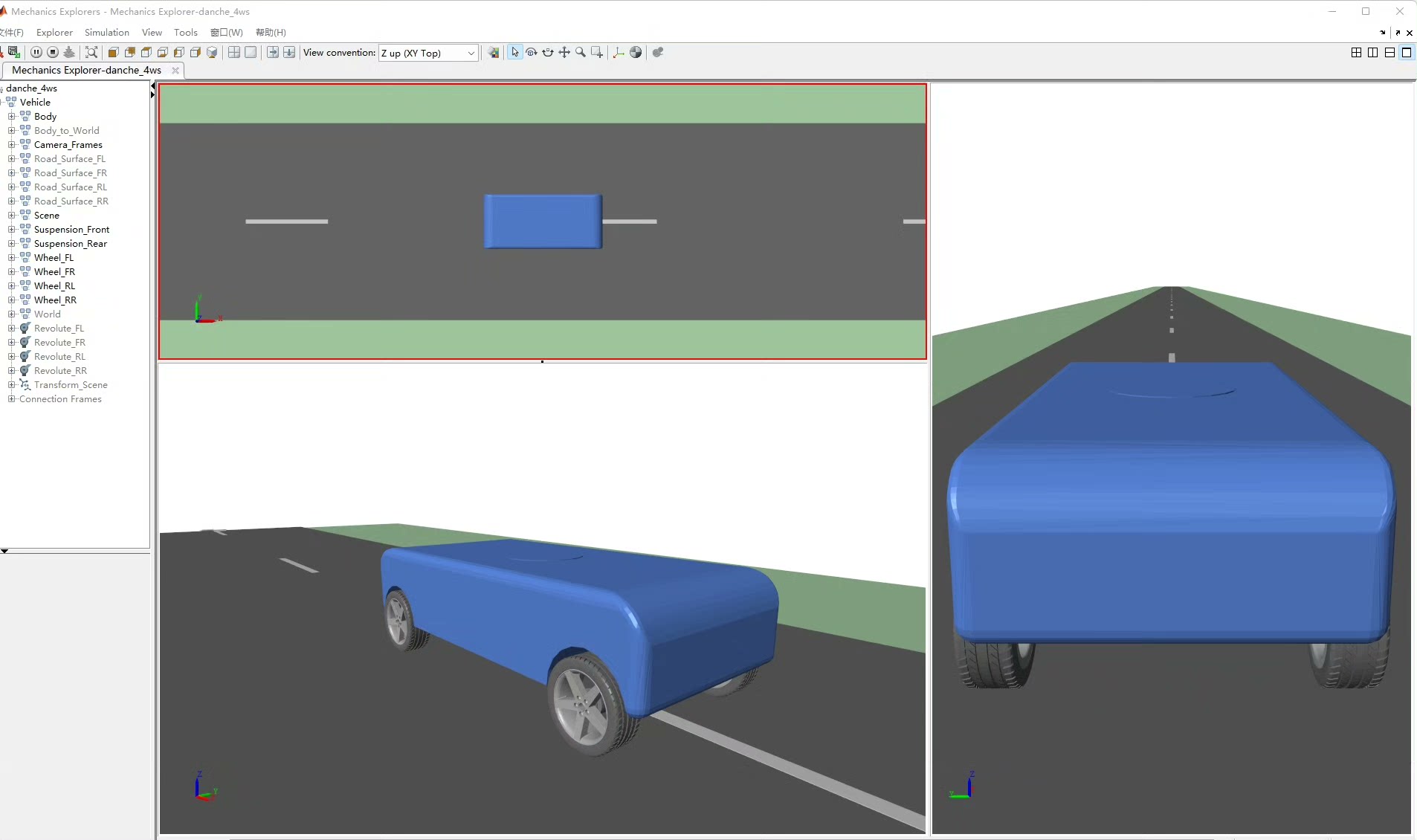

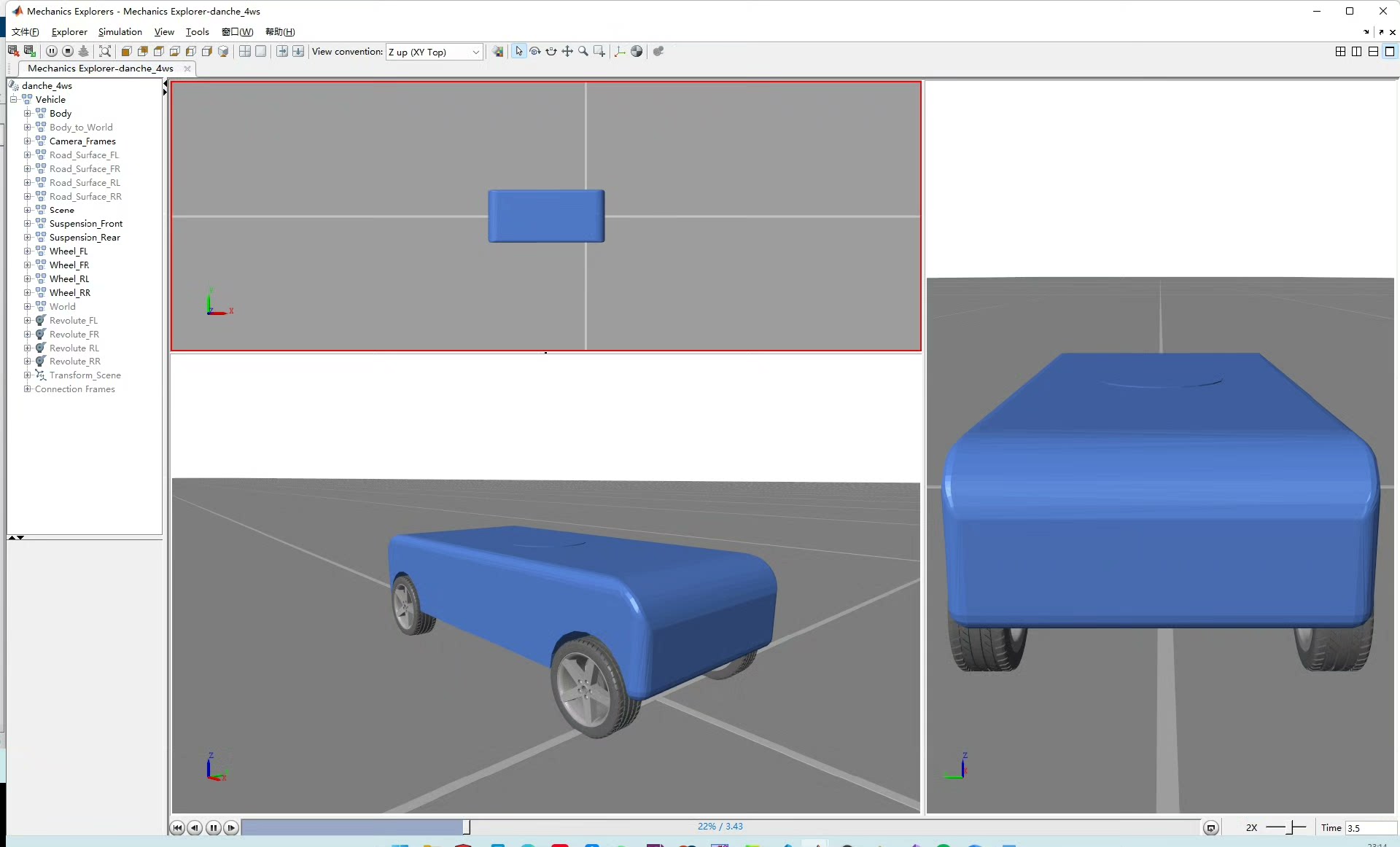

在实际应用中，车辆可能行驶在平坦路面或颠簸路面，并且车辆外形也可能发生变化。在Simulink - Simscape中，我们可以通过条件判断模块来模拟路面切换。

四轮转向汽车模型预测控制(MPC)路径跟踪 simulink-simscape仿真，无需carsim。 mpc基于车辆动力学模型设计，纵向PID控制。 支持平坦路面，颠簸路面切换，外形变化。 魔术公式轮胎模型。 注：MATLAB要求2022a及以上版本

假设我们定义一个变量road_type，1表示平坦路面，2表示颠簸路面。

if road_type == 1
    % 平坦路面相关参数设置，比如较小的路面摩擦系数变化
    mu_flat = 0.8;
elseif road_type == 2
    % 颠簸路面相关参数设置，较大的路面不平度影响
    mu_bumpy = 0.6;
    % 这里还可以添加颠簸路面导致的额外振动模型等
end

对于车辆外形变化，我们可以通过调整车辆的空气动力学参数来模拟，例如改变风阻系数Cd。

% 假设车辆外形变化导致风阻系数改变
if shape_change == true
    Cd_new = 0.35;
else
    Cd = 0.3;
end

魔术公式轮胎模型

魔术公式轮胎模型能够更准确地描述轮胎力与轮胎侧偏角、垂直载荷等之间的关系。在MATLAB中实现魔术公式轮胎模型的关键部分代码如下：

function [Fy] = magic_formula_tire_model(alpha, Fz)
    % alpha: 轮胎侧偏角
    % Fz: 轮胎垂直载荷

    % 魔术公式参数
    a0 = 1;
    a1 = 1;
    a2 = 1;
    a3 = 1;
    a4 = 1;
    a5 = 1;
    a6 = 1;
    a7 = 1;
    a8 = 1;
    a9 = 1;
    a10 = 1;

    % 计算魔术公式各项
    D = a1 * Fz + a2 * Fz^2;
    C = a3;
    B = a4 * Fz + a5 * Fz^2;
    E = a6 * Fz + a7 * Fz^2;
    Sh = a8 * Fz + a9 * Fz^2;
    Sv = a10 * Fz;

    alpha_eff = alpha - Sh;
    y = D * sin(C * atan(B * alpha_eff - E * (B * alpha_eff - atan(B * alpha_eff))));
    Fy = y + Sv;
end

在这个模型中，输入轮胎侧偏角alpha和垂直载荷Fz，通过一系列参数计算出轮胎侧向力Fy，为车辆动力学模型提供更准确的轮胎力输入。

MATLAB版本要求

这里要注意，整个项目要求MATLAB版本在2022a及以上，因为一些新的功能和模块在老版本中可能不支持，比如某些Simulink - Simscape的高级功能和新的MPC设计工具。

通过以上各个部分的设计与实现，我们就能在Simulink - Simscape环境中搭建起四轮转向汽车模型预测控制路径跟踪的仿真系统，对不同工况下车辆的路径跟踪性能进行研究和优化。希望这篇博文对大家在相关领域的研究有所帮助，一起探索四轮转向汽车控制的更多可能！
