最近在搞结构工程的数值模拟，用到了OpenSEES这个强大的开源有限元平台。今天就和大家分享一下基于OpenSEES平台建立单柱墩模型的全过程，这里面还考虑了滑移粘接的捏缩效应。

墩柱模型建模全过程及源代码

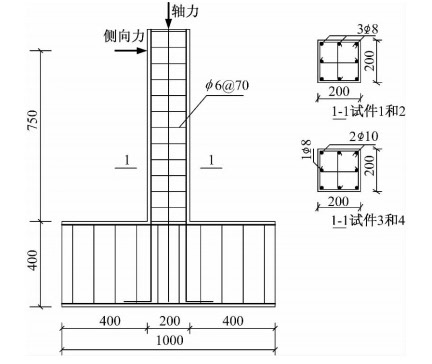

要建立单柱墩模型，首先得明确我们的目标。这个单柱墩模型主要是模拟实际工程中的墩柱结构，用于分析其在地震等荷载作用下的力学性能。下面我们一步一步来构建这个模型。

步骤1：初始化OpenSEES

# 初始化OpenSEES
wipe()
model('basic', '-ndm', 2, '-ndf', 3)

代码分析：wipe() 函数用于清除之前的模型数据，确保我们是在一个干净的环境下开始建模。model('basic', '-ndm', 2, '-ndf', 3) 这行代码定义了模型的基本属性，-ndm 表示空间维度，这里设置为2表示二维模型；-ndf 表示每个节点的自由度数量，设置为3意味着每个节点有3个自由度（x方向位移、y方向位移和绕z轴的转动）。

步骤2：定义节点

# 定义节点
node(1, 0.0, 0.0)
node(2, 0.0, 5.0)

代码分析：node() 函数用于定义节点，括号里第一个参数是节点编号，后面两个参数分别是节点在x和y方向的坐标。这里我们定义了两个节点，节点1位于原点(0, 0)，节点2位于(0, 5)，可以想象这两个节点构成了墩柱的两端。

步骤3：定义边界条件

# 定义边界条件
fix(1, 1, 1, 1)

代码分析：fix() 函数用于固定节点的自由度。这里我们固定了节点1的所有自由度（x、y方向位移和转动），意味着节点1是固定端，就像墩柱底部固定在基础上一样。

步骤4：定义材料

# 定义混凝土材料
uniaxialMaterial('Concrete01', 1, -20.0, -0.002, -15.0, -0.01)
# 定义钢筋材料
uniaxialMaterial('Steel02', 2, 400.0, 200000.0, 0.01)

代码分析：uniaxialMaterial() 函数用于定义材料的本构关系。这里我们定义了两种材料，Concrete01 是混凝土材料，后面的参数分别是材料编号、峰值压应力、对应的压应变、极限压应力和对应的压应变。Steel02 是钢筋材料，参数依次为材料编号、屈服强度、弹性模量和硬化系数。

步骤5：定义截面

# 定义截面
section('Fiber', 1)
patch('rect', 1, 10, 10, -0.2, -0.2, 0.2, 0.2)
layer('straight', 2, 10, 0.01, -0.18, -0.18, -0.18, 0.18)

代码分析：section('Fiber', 1) 定义了一个纤维截面，编号为1。patch('rect', 1, 10, 10, -0.2, -0.2, 0.2, 0.2) 用于划分混凝土区域，这里将一个矩形区域划分为10x10个小单元，每个单元使用之前定义的混凝土材料。layer('straight', 2, 10, 0.01, -0.18, -0.18, -0.18, 0.18) 定义了一层钢筋，使用之前定义的钢筋材料，有10根钢筋，每根钢筋面积为0.01，钢筋布置在指定的直线上。

步骤6：定义单元

# 定义单元
element('forceBeamColumn', 1, 1, 2, 3, 'Integration', 'Lobatto', 1)

代码分析：element('forceBeamColumn', 1, 1, 2, 3, 'Integration', 'Lobatto', 1) 定义了一个梁单元，编号为1，连接节点1和节点2，使用Lobatto积分方法进行积分，截面使用之前定义的编号为1的截面。

钢筋混凝土之间的粘接滑移

在实际结构中，钢筋和混凝土之间并不是完全粘结的，存在着粘接滑移现象。这种现象会影响结构的力学性能，特别是在反复荷载作用下，会出现捏缩效应。在OpenSEES中，我们可以通过定义合适的材料本构关系来考虑这种粘接滑移。

# 定义粘接滑移材料
uniaxialMaterial('Bond_SP01', 3, 1.0, 0.5, 0.2)

代码分析：uniaxialMaterial('Bond_SP01', 3, 1.0, 0.5, 0.2) 定义了一个粘接滑移材料，编号为3。后面的参数分别控制着粘接滑移的一些特性，比如粘结强度、滑移刚度等。在建立模型时，我们可以将这个材料应用到钢筋和混凝土的接触部位，从而考虑粘接滑移的影响。

基于位移控制的滞回分析代码

滞回分析可以帮助我们了解结构在反复荷载作用下的耗能能力和力学性能。下面是基于位移控制的滞回分析代码。

# 加载制度
pattern('Plain', 1, 1) {
    load(2, 1.0, 0.0, 0.0)
}

# 位移控制加载
test('NormDispIncr', 1e-6, 100)
algorithm('Newton')
numberer('RCM')
constraints('Transformation')
integrator('DisplacementControl', 2, 1, 0.01)
analysis('Static')

# 循环加载
for i in range(1, 11):
    analyze(1)
    if i % 2 == 0:
        integrator('DisplacementControl', 2, 1, -0.01)
    else:
        integrator('DisplacementControl', 2, 1, 0.01)

代码分析：

• pattern('Plain', 1, 1) 定义了一个加载模式，在节点2上施加一个x方向的荷载。
• test('NormDispIncr', 1e-6, 100) 设置了收敛准则，当位移增量的范数小于1e-6或者迭代次数达到100次时停止迭代。
• algorithm('Newton') 使用牛顿法进行迭代求解。
• numberer('RCM') 采用RCM编号法对节点进行编号，提高求解效率。
• constraints('Transformation') 处理边界条件和约束。
• integrator('DisplacementControl', 2, 1, 0.01) 采用位移控制加载，控制节点2的x方向位移，每次增量为0.01。
• 后面的循环部分实现了反复加载，每两次加载改变一次位移增量的方向，从而模拟滞回加载过程。

通过以上步骤，我们就完成了基于OpenSEES平台的单柱墩模型的建立，并进行了考虑滑移粘接捏缩效应的滞回分析。希望这篇文章能对大家有所帮助，也欢迎大家一起交流讨论。
