混合动力汽车性能分析与simulink建模，采用成熟软件架构，利用桌面应用程序接收用户配置，并自动控制MATLAB运行，并将结果返回桌面应用程序进行显示。 以每个部件的模型、控制模型、初始化、前/后处理程序为配置方式，利用根据用户配置在Simulink中自动连接建模，并运行各种脚本文件完成仿真，最后保存结果，并将关键信息返回到应用程序用以展示。 每个模型的输入输出接口固定，用户可以更改模型内部结构、连接方式、仿真参数，仿真过程完全在MATLAB中运行，桌面应用程序仅作为用户接交互口。 一般完成对一个车型的仿真后，可在结果文件夹下查看整车模型文件，为了着重研究该款车型，可以将车型所涉及的脚本文件（例如初始化文件、前处理文件，后处理文件）全部导出，自行开发模型，自定义初始化参数，模型等。 另外，可能还会经常使用软件下的模型库对已有车型模型进行修改。

混合动力汽车的仿真开发就像搭乐高积木，每个工程师手里都握着不同的模块——电机模型喘着粗气计算扭矩曲线，电池模型在后台悄悄做SOC平衡，发动机模型时不时冒出一串排放数据。我们团队最近搞了个有意思的玩法：把MATLAB/Simulink装进黑箱，用C#做了个带图形界面的指挥官。

混合动力汽车性能分析与simulink建模，采用成熟软件架构，利用桌面应用程序接收用户配置，并自动控制MATLAB运行，并将结果返回桌面应用程序进行显示。 以每个部件的模型、控制模型、初始化、前/后处理程序为配置方式，利用根据用户配置在Simulink中自动连接建模，并运行各种脚本文件完成仿真，最后保存结果，并将关键信息返回到应用程序用以展示。 每个模型的输入输出接口固定，用户可以更改模型内部结构、连接方式、仿真参数，仿真过程完全在MATLAB中运行，桌面应用程序仅作为用户接交互口。 一般完成对一个车型的仿真后，可在结果文件夹下查看整车模型文件，为了着重研究该款车型，可以将车型所涉及的脚本文件（例如初始化文件、前处理文件，后处理文件）全部导出，自行开发模型，自定义初始化参数，模型等。 另外，可能还会经常使用软件下的模型库对已有车型模型进行修改。

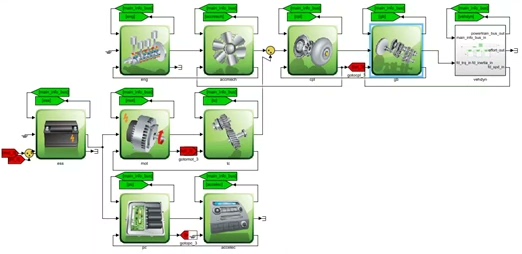

先看这个系统的核心战备库——模型组件库。每个子模型都带着标准化的接口，就像USB接口那样即插即用。举个电池包的例子，在Simulink里长这样：

function Batt = createBatteryModel(capacity)
    Batt = struct();
    Batt.Inputs = {'Current'};
    Batt.Outputs = {'Voltage', 'SOC'};
    Batt.Parameters = struct('Capacity', capacity, 'R0', 0.05);
    Batt.Model = @batteryDynamics;
end

function [V, soc] = batteryDynamics(I, param)
    persistent soc_prev;
    if isempty(soc_prev), soc_prev = 1; end

    dt = 0.1;  % 仿真步长
    soc = soc_prev - I*dt/(param.Capacity*3600);
    V = 400 - I*param.R0;  % 简化电池模型

    soc_prev = soc;
end

这种封装方式让模型变成可拆卸的乐高积木，用户改内部算法就像换发动机活塞，完全不影响整车的线束连接。桌面上那个指挥官应用用WPF做的配置界面，当用户勾选混动架构时，系统会自动生成这样的Simulink模型架构脚本：

// 自动生成模型连接代码
var simModel = new StringBuilder();
simModel.AppendLine("add_block('ModelLib/Engine', 'TopModel/Engine')");
simModel.AppendLine("add_block('ModelLib/Motor', 'TopModel/Motor')");
simModel.AppendLine("add_line('TopModel', 'Engine/OutPort', 'Motor/InPort')");

真正的魔法发生在后台的自动化引擎。当用户点击运行按钮时，C#会通过MATLAB COM接口启动一个隐形战士：

var matlab = new MLApp.MLApp();
matlab.Execute(@"cd 'D:\SimProject'");
matlab.Execute("main_simulation_script");

这个mainsimulationscript可不是简单的sim()命令，而是一整套自动化流水线。比如初始化脚本动态加载参数的方式很有意思——直接修改BaseWorkspace里的变量：

% 初始化脚本片段
assignin('base', 'engineMap', load(params.engineFile));
set_param('TopModel/Engine', 'LookupTableData', 'engineMap');

仿真跑完后，数据处理组开始表演。我们设计的结果提取器会像CT扫描仪一样从仿真结果里抓关键数据：

% 后处理脚本
simOut = sim('TopModel');
perfData.energyConsumption = trapz(simOut.enginePower)/3.6e6;
perfData.socVariation = max(simOut.soc) - min(simOut.soc);
save('Results/lastRun.mat', 'perfData');

桌面的WPF应用这时候会启动数据收割模式，用OleDb读取MAT文件就像拆快递包裹：

var results = new ResultsParser();
engineEfficiencyLabel.Content = results.GetValue("perfData.energyConsumption");

最酷的是模型导出功能。当工程师想深度定制某个组件时，系统会把相关模型打包成独立工程：

Copy-Item ModelLib\Engine.slx -Destination Export\CustomProject\
Copy-Item Scripts\init_engine.m -Destination Export\CustomProject\

这种架构让我们的混动仿真平台变成了变形金刚——既能快速拼装标准车型，也能拆开改装成特种车辆。上周有个用户把发动机模型替换成氢燃料模块，只改了三个参数文件就完成了燃料电池车的原型验证，整个过程就像在游戏里给汽车换皮肤那么顺滑。
