自动驾驶控制-基于运动学模型的MPC算法路径跟踪仿真 matlab和simulink联合仿真，运动学模型实现的MPC横向控制，可以跟踪双移线，五次多项式， 以及其他各种自定义路径。

最近在研究自动驾驶控制中的路径跟踪问题，尝试了基于运动学模型的MPC算法，并通过Matlab和Simulink进行了联合仿真。今天就来和大家分享一下这个过程中的一些发现和体会😃。

一、运动学模型实现的MPC横向控制

在自动驾驶中，横向控制是确保车辆沿着预定路径行驶的关键。基于运动学模型的MPC算法能够有效地处理这个问题。运动学模型描述了车辆在二维平面上的运动，通常包括车辆的位置、速度和转向角度等变量。

我们先来看一下简单的运动学模型代码示例：

% 运动学模型参数
L = 2; % 车辆轴距
dt = 0.1; % 时间步长

% 状态变量
x = 0; % 车辆位置x
y = 0; % 车辆位置y
theta = 0; % 车辆航向角
v = 1; % 车辆速度

% 控制输入
delta = 0; % 转向角度

% 运动学模型更新
x_dot = v * cos(theta);
y_dot = v * sin(theta);
theta_dot = (v / L) * tan(delta);

x = x + x_dot * dt;
y = y + y_dot * dt;
theta = theta + theta_dot * dt;

这段代码简单地定义了车辆的运动学模型，通过速度、航向角和转向角度来更新车辆的位置和航向。每一个时间步长dt，都会根据当前的状态和控制输入来计算下一时刻的状态。

MPC算法则是在这个运动学模型的基础上，根据预测的未来状态和目标路径，来计算最优的控制输入，使得车辆能够尽可能地跟踪目标路径。

二、跟踪双移线、五次多项式以及其他各种自定义路径

双移线跟踪

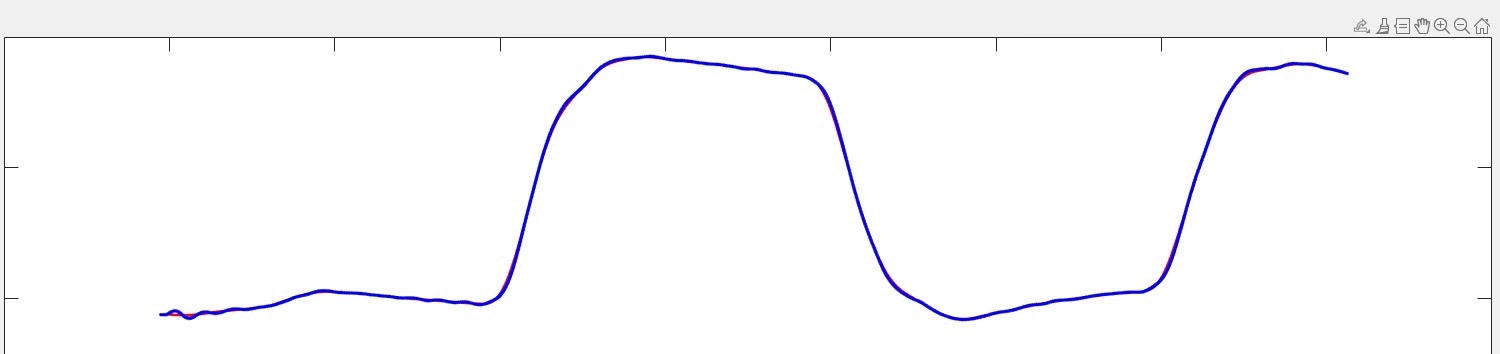

双移线是一种常用的测试路径，它能够检验车辆在复杂弯道上的跟踪性能。通过MPC算法，我们可以让车辆成功地跟踪双移线路径。在Simulink中，我们可以搭建相应的模型，将运动学模型和MPC控制器结合起来。

自动驾驶控制-基于运动学模型的MPC算法路径跟踪仿真 matlab和simulink联合仿真，运动学模型实现的MPC横向控制，可以跟踪双移线，五次多项式， 以及其他各种自定义路径。

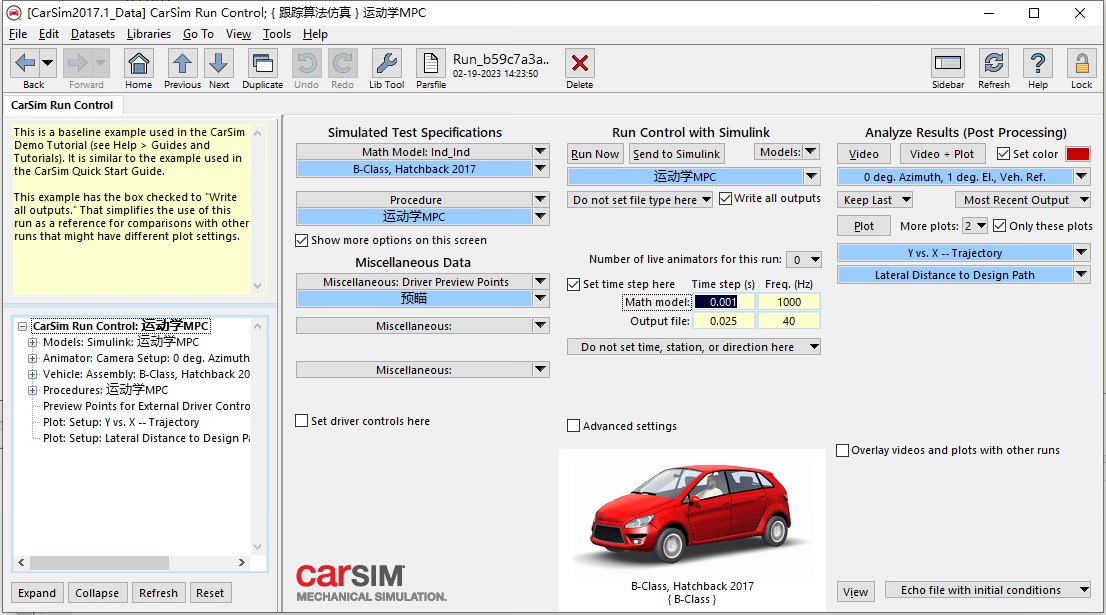

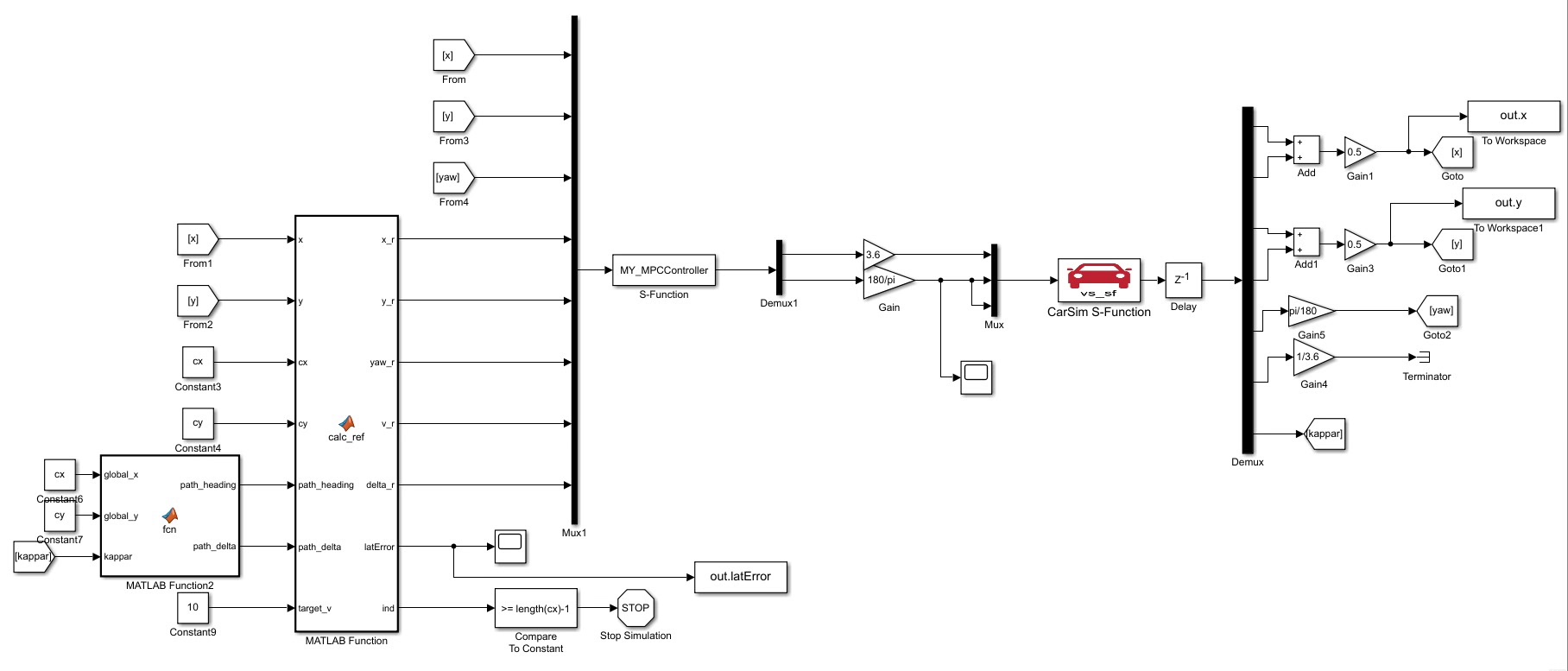

例如，在Simulink模型中，我们有一个路径生成模块生成双移线路径，然后将路径信息传递给MPC控制器。MPC控制器根据车辆当前的状态（位置、速度、航向等）和路径信息，计算出最优的转向角度控制输入，再将这个控制输入应用到运动学模型中，从而实现车辆对双移线路径的跟踪。

五次多项式跟踪

五次多项式路径可以提供更加平滑的轨迹。我们可以定义一个五次多项式函数来生成路径：

% 五次多项式路径参数
a = [1 2 3 4 5 6]; % 多项式系数

% 生成五次多项式路径
t = 0:0.1:10;
x_path = a(1) + a(2)*t + a(3)*t.^2 + a(4)*t.^3 + a(5)*t.^4 + a(6)*t.^5;
y_path = 2*a(1) + 3*a(2)*t + 4*a(3)*t.^2 + 5*a(4)*t.^3 + 6*a(5)*t.^4 + 7*a(6)*t.^5;

同样，在Simulink中，我们将这个生成的五次多项式路径作为目标路径输入到MPC控制器中，车辆就会尝试跟踪这条平滑的路径。

自定义路径跟踪

除了双移线和五次多项式路径，我们还可以根据自己的需求生成各种自定义路径。这就需要我们灵活运用数学知识来定义路径函数。比如，我们可以使用分段函数或者其他复杂的曲线函数来生成独特的路径，然后通过MPC算法让车辆去跟踪它。

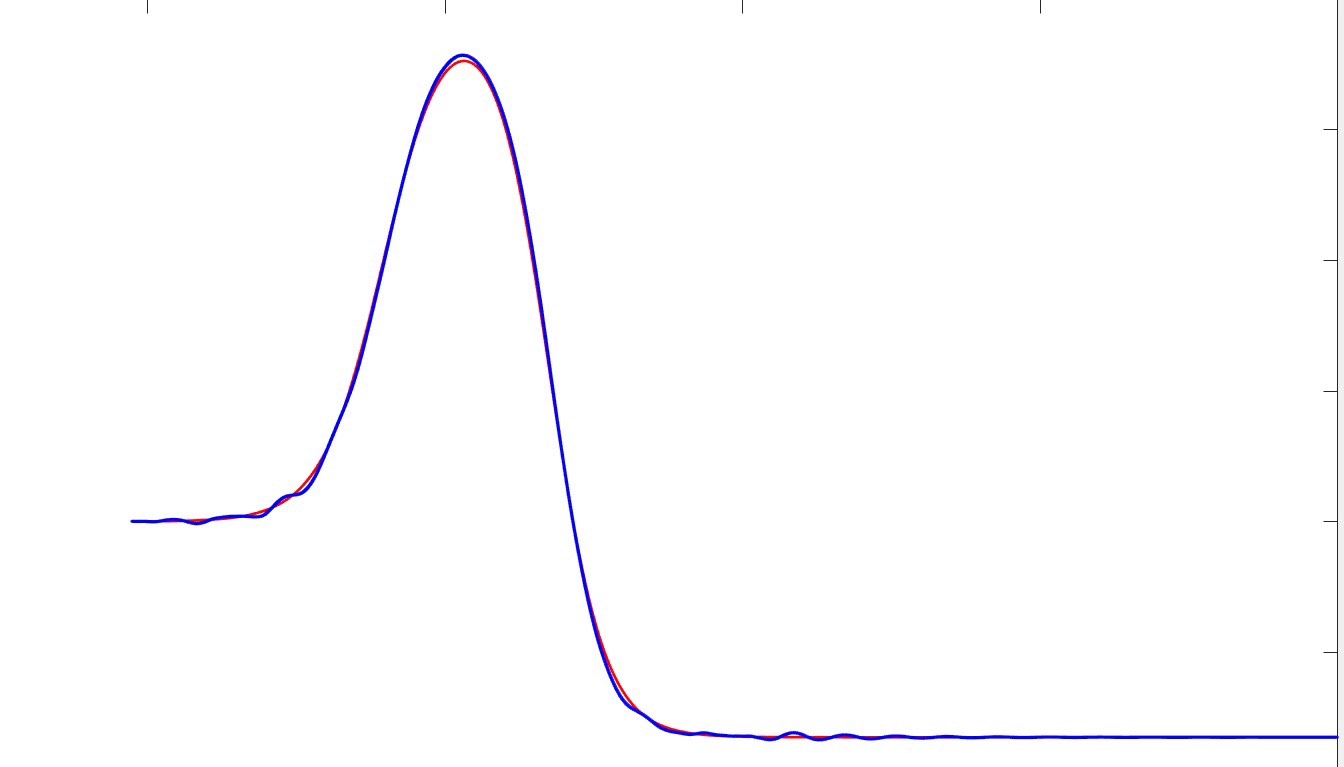

在整个仿真过程中，我们可以观察车辆的轨迹、速度变化等情况，来评估MPC算法在不同路径跟踪任务中的性能。通过调整MPC控制器的参数，如预测时域、控制时域、权重矩阵等，我们可以进一步优化车辆的跟踪效果，使其能够更好地适应各种复杂的路径。

通过这次基于运动学模型的MPC算法路径跟踪仿真，我对自动驾驶控制有了更深入的理解。Matlab和Simulink的联合仿真平台为我们提供了一个非常方便的工具，让我们能够快速验证和优化各种控制算法。希望这篇分享对大家了解自动驾驶路径跟踪有所帮助😄！

以上就是我这次仿真的一些总结，后续还会继续探索更多关于自动驾驶的有趣内容😉。
