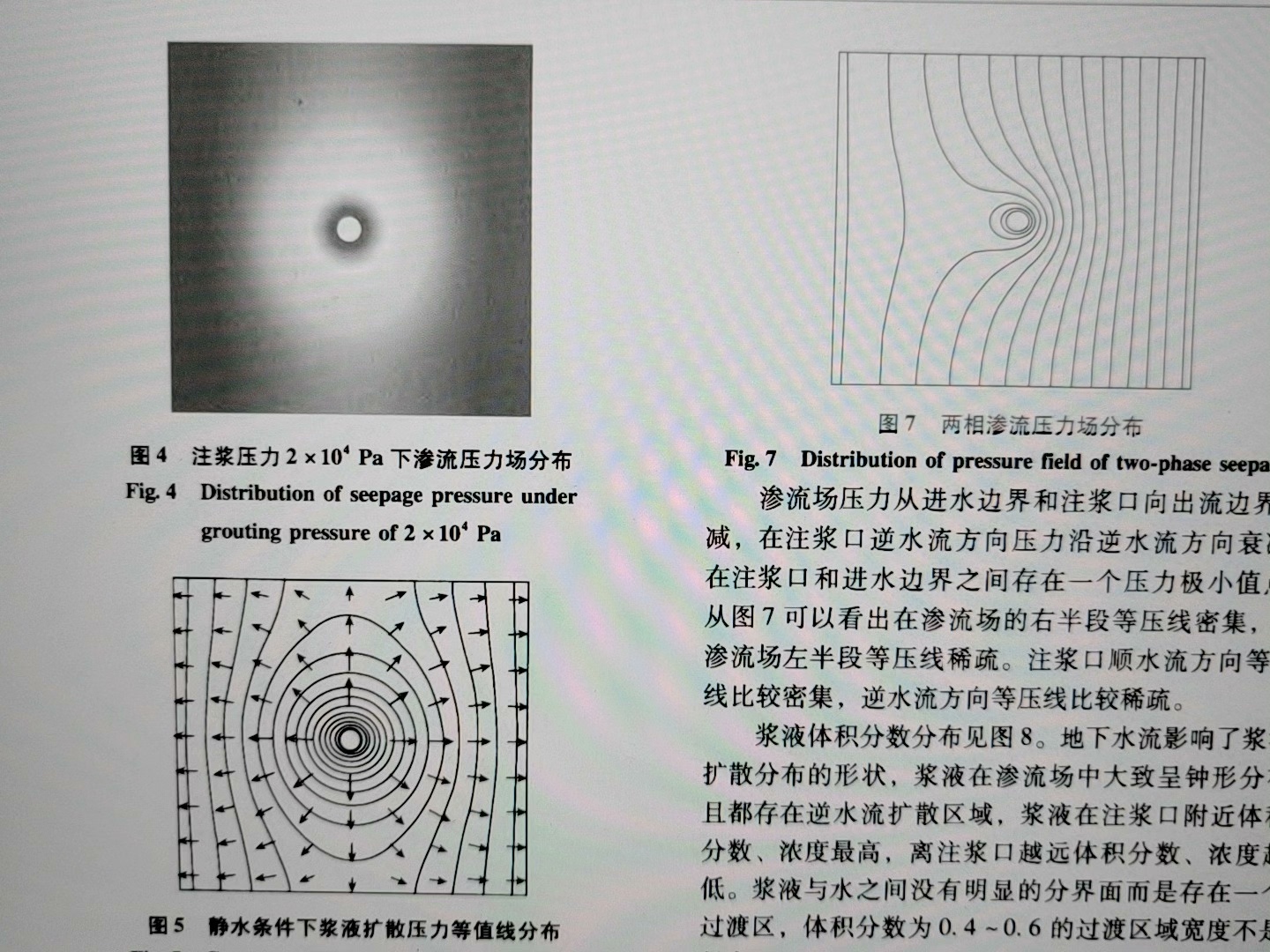

COMSOL流沙层注浆数值模拟研究 案例 本模型来源于文献复现，该文献分析了流沙层地质结构特点，应用有限元分析软件COMSOL Multiphysics对流沙层渗透注浆进行稳态与瞬态的数值模拟研究，分别计算了静水条件下和动水条件下注浆浆液扩散过程，分析了动水条件下浆液扩散规律，分析了 不同注浆材料及不同注浆压力对浆液扩散过程的影响。 研究结果表明：浆液在渗流场中大致呈钟形分布且都存在逆 水流扩散区域，浆液与水之间没有明显分界面而是存在一个过渡区。 压力从进水边界和注浆口向出流边界衰减，在 注浆口和进水边界之间存在一个压力极小值点并存在一个速度接近零的区域。 浆液黏度越低扩散范围越大。 随着注 浆压力的增加，浆液扩散范围不断增加，两相渗流达到稳定渗流状态所时间也变长。

在岩土工程领域，流沙层注浆一直是个关键且复杂的问题。今天就来唠唠基于COMSOL Multiphysics对流沙层渗透注浆的数值模拟研究，这模型可是来自文献复现哦。

一、案例背景

该文献详细剖析了流沙层的地质结构特点，然后借助强大的有限元分析软件COMSOL Multiphysics展开了一系列操作。它不仅进行了稳态数值模拟，还研究了瞬态情况，分别计算了静水和动水条件下注浆浆液的扩散过程。这就好比在不同的“战场环境”下，观察浆液这位“战士”是如何“冲锋陷阵”的。

二、模拟过程

1. 静水与动水条件下的计算

具体在COMSOL里怎么实现呢？首先，要定义好物理场。比如说，对于流体流动，可能会用到Navier - Stokes方程相关的模块来描述水流情况。假设我们有一个简单的二维模型，定义几何形状后，像这样设置水流边界条件：

% 假设这里用Matlab调用COMSOL接口（实际COMSOL有自己的脚本语言）
model = mphload('sand_layer_model.mph');
mphsetboundary(model,'water_inlet','u','0.1'); % 设置进水口流速为0.1m/s
mphsetboundary(model,'water_outlet','p',0); % 设置出水口压力为0

这里就是简单设置了进水口的流速和出水口的压力。在注浆方面，要定义好注浆口的位置以及注入浆液的属性，比如流量、黏度等。通过这些设置，COMSOL就能开始计算浆液在不同水流条件下的扩散了。

2. 不同因素的影响分析

注浆材料（黏度）影响

不同注浆材料对应着不同的黏度。从结果我们知道，浆液黏度越低扩散范围越大。在代码实现上，可能就是调整注浆材料属性的参数。例如：

% 改变注浆材料黏度
mphsetmaterial(model,'grout_material','viscosity',0.01); % 设置浆液黏度为0.01 Pa·s

当把黏度设为不同值进行模拟后，就能直观看到扩散范围的变化。

注浆压力影响

随着注浆压力的增加，浆液扩散范围不断增加，而且两相渗流达到稳定渗流状态所花时间也变长。在COMSOL里设置注浆压力可能像这样：

mphsetboundary(model,'grout_inlet','p',1000); % 设置注浆口压力为1000 Pa

通过改变这个压力值，再次运行模拟，就能观察到扩散范围和达到稳定状态时间的变化。

三、研究结果分析

1. 浆液分布特点

研究结果表明，浆液在渗流场中大致呈钟形分布，而且都存在逆水流扩散区域。这就很神奇，就好像浆液有自己的“想法”，逆着水流也能“开拓领地”。同时，浆液与水之间没有明显分界面而是存在一个过渡区。这过渡区的存在说明它们不是“水火不容”，而是有一个逐渐混合的过程。

2. 压力与速度特点

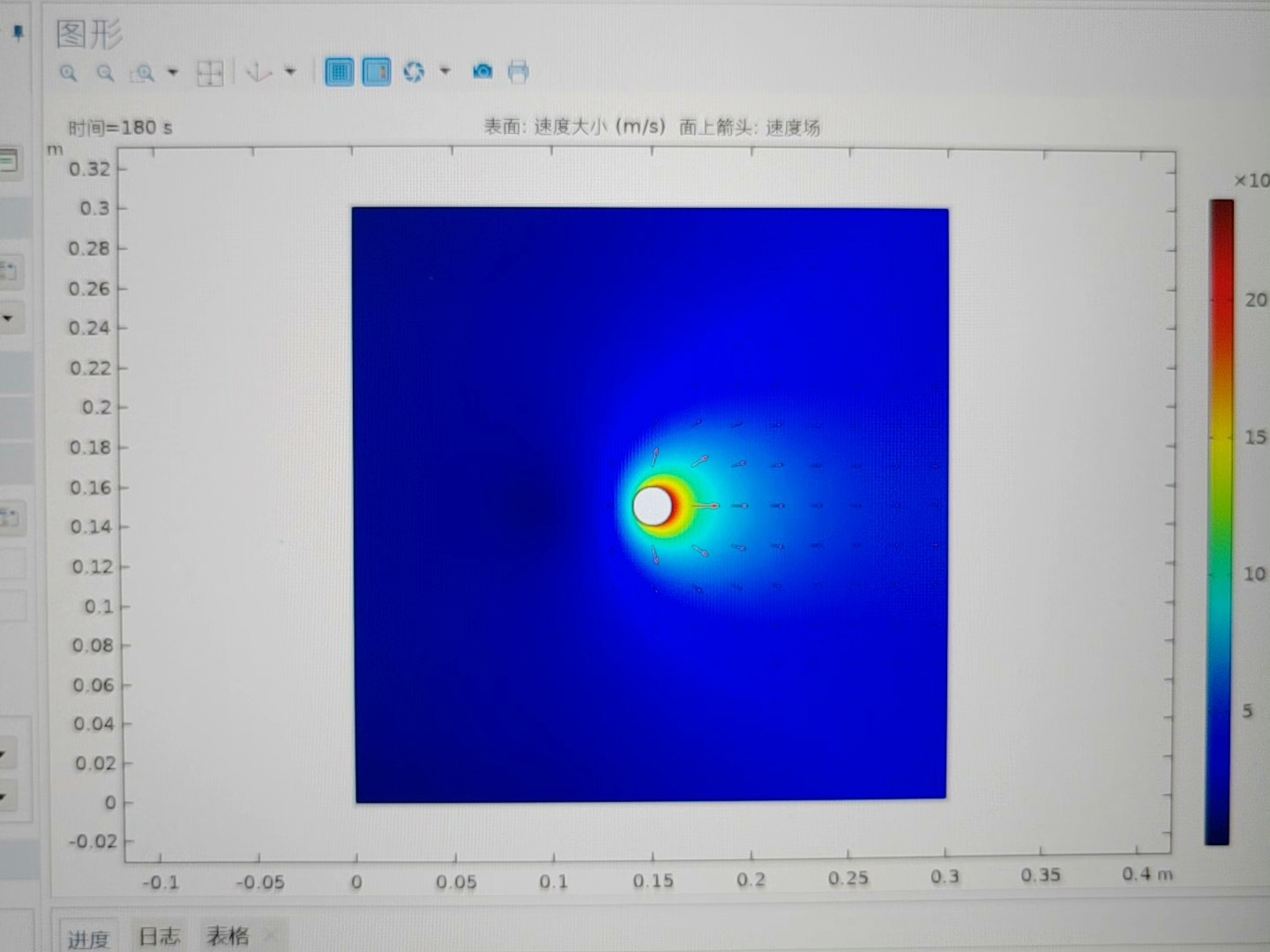

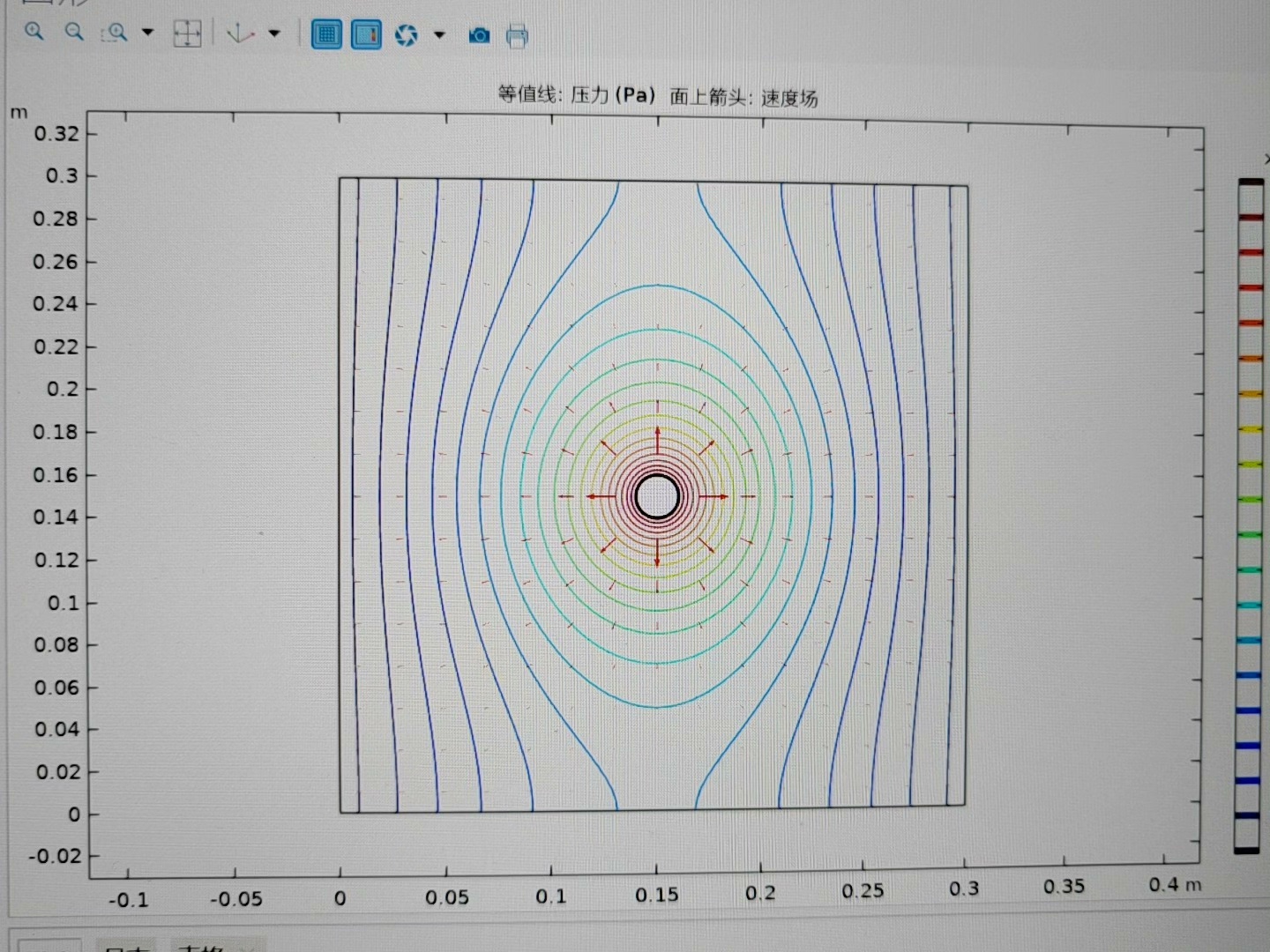

压力从进水边界和注浆口向出流边界衰减，在注浆口和进水边界之间存在一个压力极小值点并存在一个速度接近零的区域。这个压力极小值点就像是一个“平衡点”，而速度接近零的区域就像一个“平静地带”，在整个渗流过程中有着特殊的意义。

COMSOL流沙层注浆数值模拟研究 案例 本模型来源于文献复现，该文献分析了流沙层地质结构特点，应用有限元分析软件COMSOL Multiphysics对流沙层渗透注浆进行稳态与瞬态的数值模拟研究，分别计算了静水条件下和动水条件下注浆浆液扩散过程，分析了动水条件下浆液扩散规律，分析了 不同注浆材料及不同注浆压力对浆液扩散过程的影响。 研究结果表明：浆液在渗流场中大致呈钟形分布且都存在逆 水流扩散区域，浆液与水之间没有明显分界面而是存在一个过渡区。 压力从进水边界和注浆口向出流边界衰减，在 注浆口和进水边界之间存在一个压力极小值点并存在一个速度接近零的区域。 浆液黏度越低扩散范围越大。 随着注 浆压力的增加，浆液扩散范围不断增加，两相渗流达到稳定渗流状态所时间也变长。

总的来说，通过COMSOL对流沙层注浆进行数值模拟，我们能深入了解浆液在复杂条件下的扩散规律，这些结果对于实际工程中流沙层注浆方案的设计有着重要的指导意义。无论是选择合适的注浆材料，还是确定合理的注浆压力，都能从这些模拟结果中找到依据。
