#H6逆变器拓扑并离网仿真模型 逆变器拓扑为：h6逆变器拓扑。 仿真说明： 1.离网时支持非单位功率因数负载。 2.并网时支持功率因数调节。 3.具有共模电流抑制能力（共模电压稳定在Udc/2）。 4.有两种滤波器版本（LC/LCL）。 5.LC版本下，参考电流20A时所对应的电流THD约为1%。 此外，采用PR单环控制，具有sogipll锁相环，lcl滤波器。 注：（V0001） Plecs版本4.7.3及以上

今天，我将向大家介绍一种新型逆变器拓扑——H6逆变器，并对其离网仿真模型进行详细分析。通过仿真，我们可以深入了解其性能特点和应用场景。

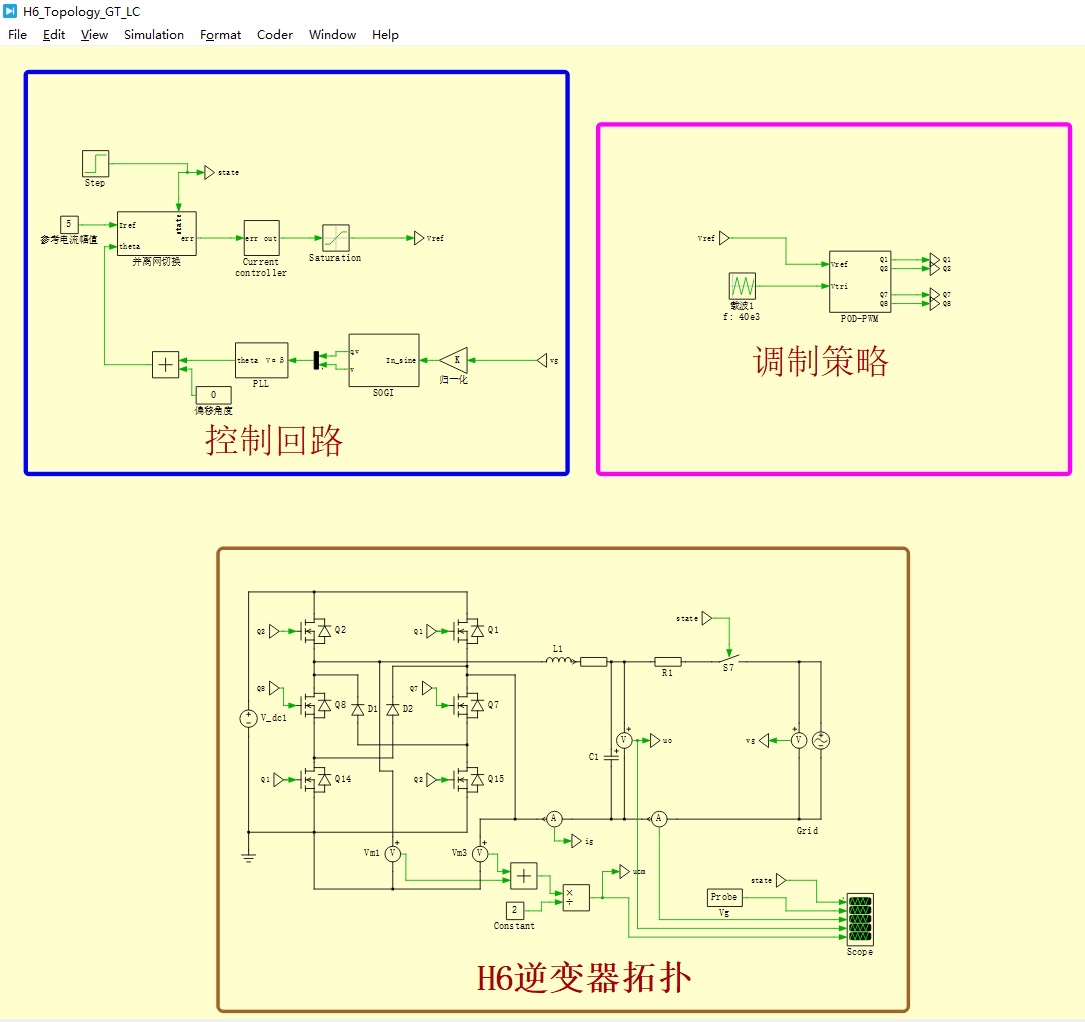

H6逆变器拓扑结构

H6逆变器是一种先进的逆变器拓扑，其核心组件包括六个开关器件和相应的控制电路。其拓扑结构设计巧妙，能够支持多种负载条件下的运行，包括离网和并网场景。

仿真模型特点

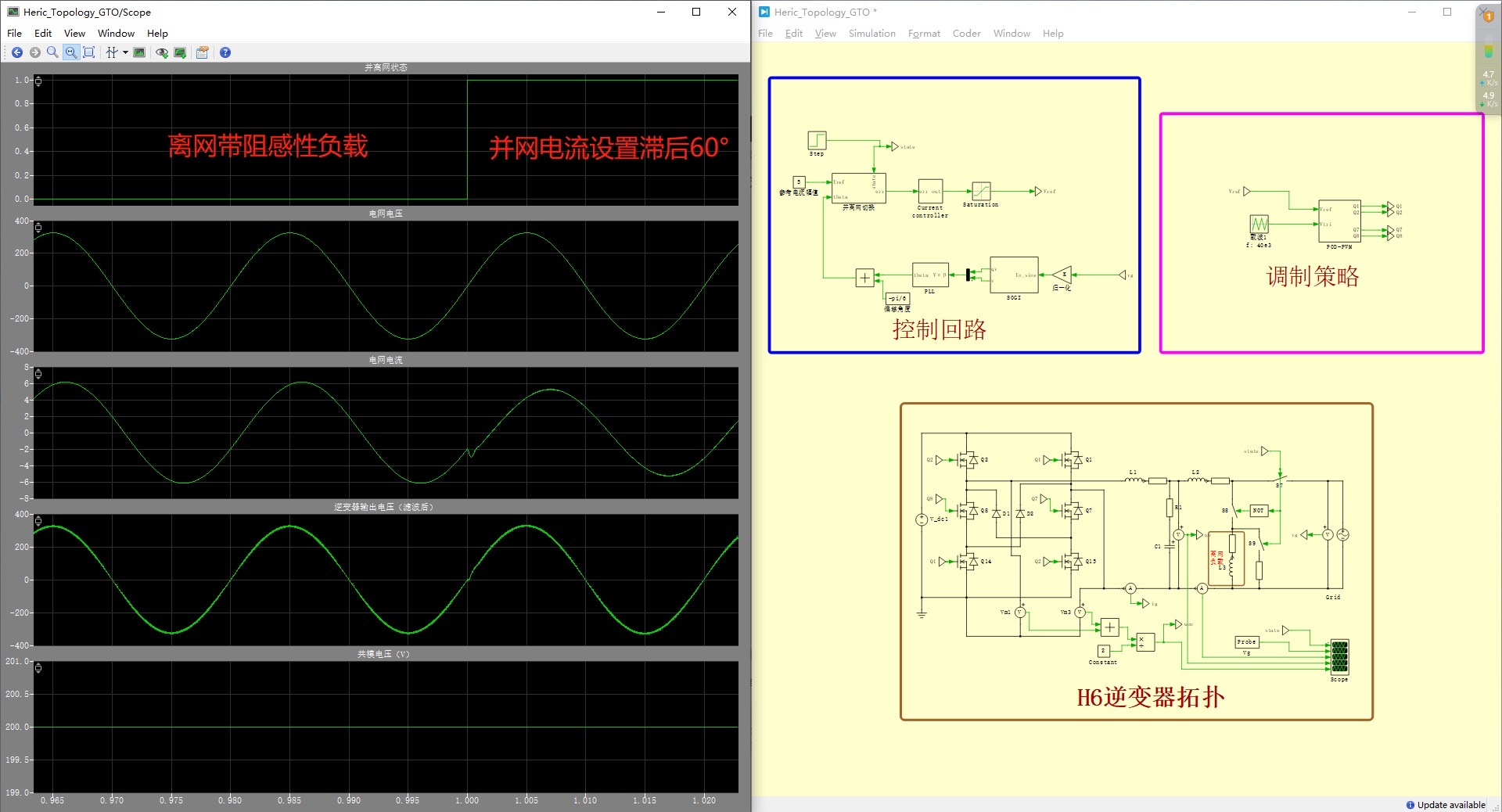

1. 离网时支持非单位功率因数负载
   在离网状态下，H6逆变器能够支持非单位功率因数的负载。这意味着即使在无电网连接的情况下，逆变器也能高效地调节负载的功率因数，避免对电网造成无功电流的畸变。

代码示例：

`plaintext

// 离网模式下的功率因数调节

if (is_islanding) {

// 调整开关状态以实现目标功率因数

switch = fcn(current, voltage, target_pf);

}

`

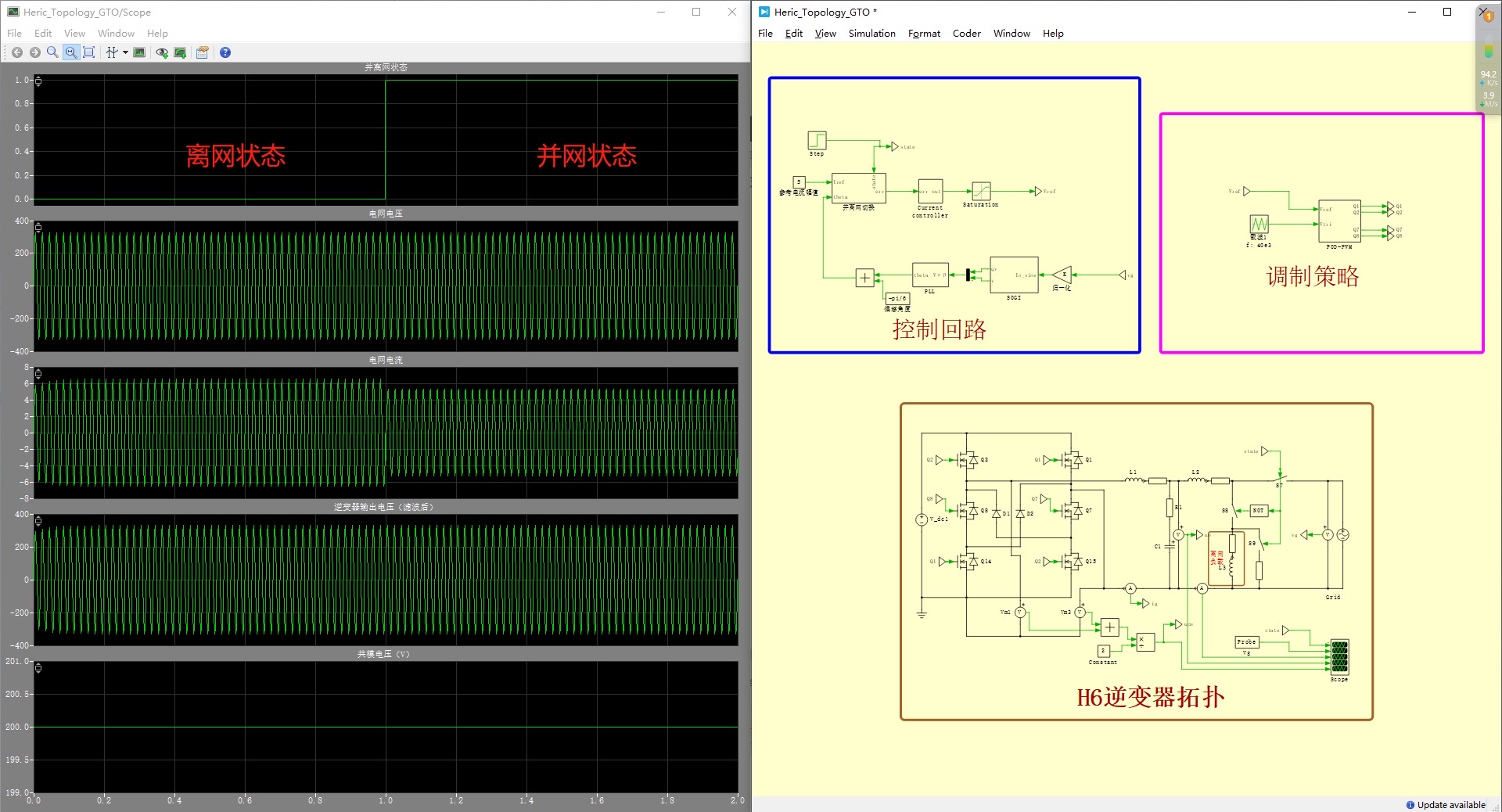

1. 并网时支持功率因数调节
   在并网状态下，H6逆变器采用了PR单环控制策略，能够实时跟踪并维持电网电压。同时，逆变器还具备功率因数调节功能，可以在并网过程中自动调整输出波形，以提高功率因数。

代码示例：

`plaintext

// 并网控制模块

reference = fcn(voltage, frequency);

error = reference - current;

control = fcn(error, integral);

`

1. 具有共模电流抑制能力
   H6逆变器设计了共模电流抑制机制，能够在共模电压下保持稳定的输出电压。这种特性在电网波动或谐波严重的环境下尤为重要。

代码示例：

`plaintext

#H6逆变器拓扑并离网仿真模型 逆变器拓扑为：h6逆变器拓扑。 仿真说明： 1.离网时支持非单位功率因数负载。 2.并网时支持功率因数调节。 3.具有共模电流抑制能力（共模电压稳定在Udc/2）。 4.有两种滤波器版本（LC/LCL）。 5.LC版本下，参考电流20A时所对应的电流THD约为1%。 此外，采用PR单环控制，具有sogipll锁相环，lcl滤波器。 注：（V0001） Plecs版本4.7.3及以上

// 共模电流抑制算法

if (abs(voltage) > Udc/2) {

current = 0;

}

`

1. 两种滤波器版本（LC/LCL）
   H6逆变器支持两种滤波器结构：LC滤波器和LCL滤波器。LC滤波器适用于功率较小的场合，而LCL滤波器则在功率较大的情况下表现出更好的动态响应。

代码示例：

`plaintext

// LCL滤波器的拓扑实现

inductor1 = fcn(time);

inductor2 = fcn(time);

cap = fcn(time);

`

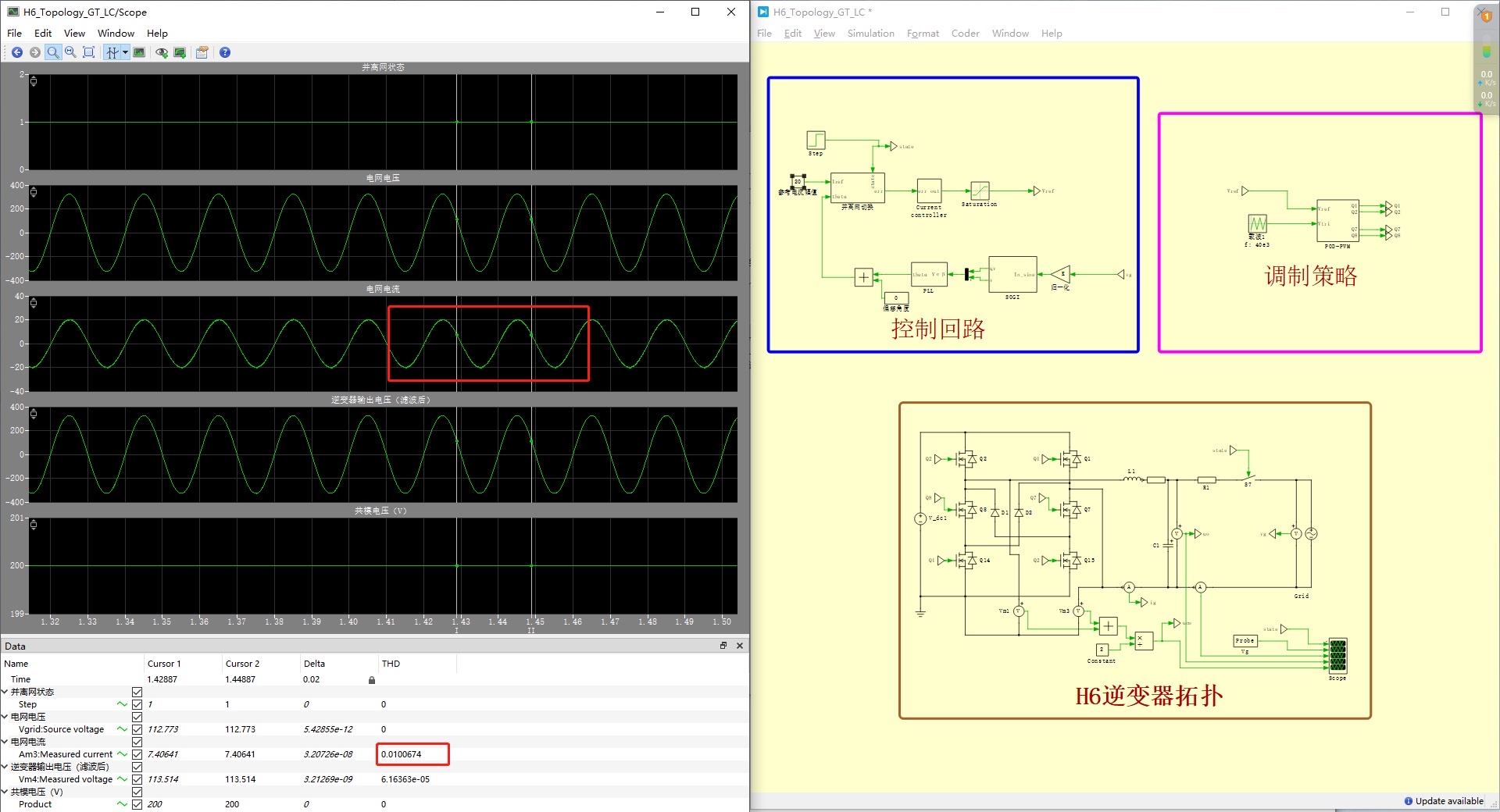

1. LC版本下的电流THD
   在LC版本下，当参考电流为20A时，电流总谐波 distortion（THD）约为1%。这表明逆变器在低功率因数负载下的性能表现良好。

代码示例：

`plaintext

// 计算电流THD

thd = sqrt(sum((current_harmonics)^2)) / rms(current fundamental);

`

仿真软件与硬件支持

为了验证H6逆变器的性能，我们采用了PLECS仿真软件，并在PC端运行。软件支持PLECS 4.7.3及以上版本，确保了仿真结果的准确性。

PR单环控制与锁相环

在并网控制中，H6逆变器采用了PR单环控制策略，并结合锁相环（SOGI）实现电网电压的精确跟踪。这种控制方式能够有效抑制谐波，并确保逆变器输出的电压质量。

LCL滤波器的动态响应

LCL滤波器的引入显著提升了逆变器的动态响应能力。通过微调电感和电容的参数，可以进一步优化逆变器的瞬态性能，使其在电网波动下表现出色。

总结

H6逆变器以其多样化的功能和高效的控制策略，成为现代电力电子领域的重要研究方向。通过仿真分析，我们不仅验证了其离网和并网性能，还揭示了其在不同负载条件下的优势。未来，H6逆变器有望在可再生能源并网、电力质量提升等领域发挥更大的作用。

让我们一起深入探索H6逆变器的潜力，为电网智能化和能源高效利用贡献一份力量！
