自动驾驶横纵向控制，纵向采用pid控制，横向采用mpc控制，根据的是车辆二自由度车辆动力学模型，得到各矩阵之后在S函数里面进行编写，纵向参考百度Apollo纵向双环PID控制算法，横向参考百度Apollo中mpc控制算法编写，规划的轨迹为五次多项式函数形式。 控制效果：车辆侧向位移和纵向位移跟踪效果很好，纵向车速跟随也较好，但有一定的误差。 Matlab/Simulink版本:2021a Carsim版本：2019.0 有完整的仿真演示运行视频，小白也能学会。 提供参考资料

最近在学习自动驾驶的控制算法，终于完成了横纵向控制的仿真，感觉整个过程挺有成就感的，想和大家分享一下我的学习心得和实现过程。

一、控制算法的选择与实现

纵向控制：PID控制

纵向控制我参考了百度Apollo的双环PID控制算法，这个算法在Apollo的开源代码中用得比较多，实现起来相对直观。PID控制的核心在于调节三个参数：比例系数（P）、积分系数（I）和微分系数（D）。通过调节这三个参数，可以实现对车速的有效控制。

% 纵向PID控制算法实现
function [throttle, brake] = longitudinalPID(current_speed, target_speed, dt)
    % PID参数
    Kp = 0.5;
    Ki = 0.1;
    Kd = 0.2;

    % 计算误差
    error = target_speed - current_speed;
    integral = integral + error * dt;
    derivative = (error - last_error) / dt;

    % 计算控制量
    output = Kp * error + Ki * integral + Kd * derivative;

    % 分配油门和刹车
    if output > 0
        throttle = output;
        brake = 0;
    else
        throttle = 0;
        brake = -output;
    end

    % 更新last_error
    last_error = error;
end

横向控制：MPC控制

横向控制我选择了模型预测控制（MPC），这个算法在Apollo中也有应用，主要通过预测未来的轨迹来优化当前的控制输入。MPC的核心在于建立车辆的动力学模型，并通过求解优化问题来得到最优控制量。

% MPC控制算法实现
function [steering] = mpcControl(state, reference, dt, T)
    % 状态变量：[x, y, yaw, v]
    % 参考轨迹：五次多项式
    % 优化问题求解
    % 这里省略优化问题的具体实现，具体可以参考Apollo的MPC实现
    % 优化目标：最小化与参考轨迹的偏差
    % 约束条件：方向盘转角限制、加速度限制等

    % 优化求解
    [steering] = optimizeControl(state, reference, dt, T);
end

二、车辆动力学模型

我选择了二自由度车辆动力学模型，这个模型可以较好地描述车辆的运动特性，同时又不至于过于复杂。模型主要包括纵向运动学和侧向动力学两部分。

% 车辆动力学模型
function [next_state] = vehicleDynamics(state, control, dt)
    % 状态变量：[x, y, yaw, v]
    % 控制量：[throttle, brake, steering]

    % 计算加速度
    acceleration = (throttle - brake) * engine_torque / vehicle_mass;

    % 更新纵向速度
    next_state.v = state.v + acceleration * dt;

    % 计算侧向加速度
    lateral_acceleration = next_state.v * tan(steering) / wheelbase;

    % 更新 yaw 角速度
    yaw_rate = lateral_acceleration / state.v;

    % 更新位置
    next_state.x = state.x + state.v * cos(state.yaw) * dt;
    next_state.y = state.y + state.v * sin(state.yaw) * dt;

    % 更新 yaw 角
    next_state.yaw = state.yaw + yaw_rate * dt;
end

三、仿真效果与分析

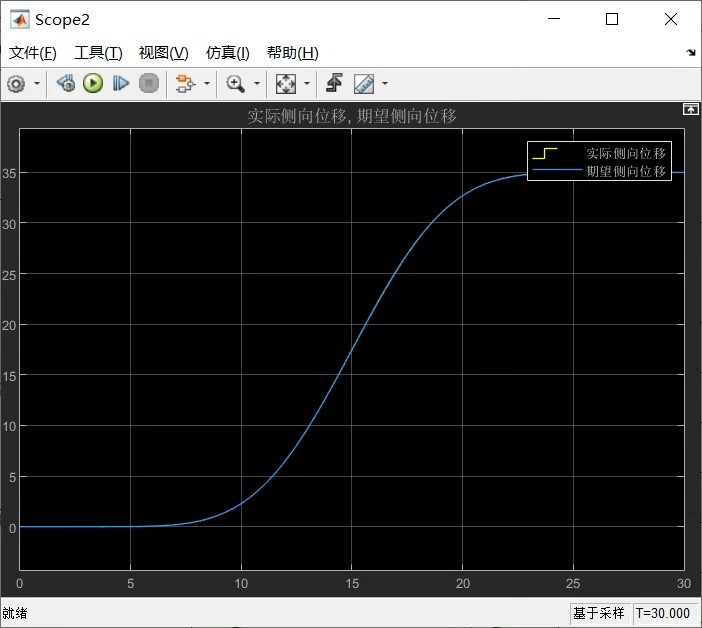

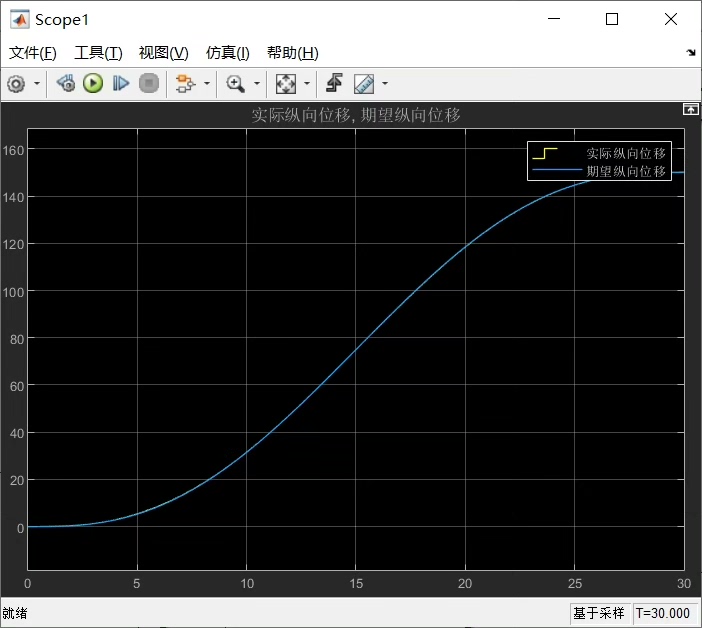

经过多次仿真测试，控制效果总体上还是比较令人满意的。车辆能够很好地跟踪给定的参考轨迹，侧向位移和纵向位移的跟踪误差都控制在较小的范围内，纵向车速也能够较好地跟随目标速度。

自动驾驶横纵向控制，纵向采用pid控制，横向采用mpc控制，根据的是车辆二自由度车辆动力学模型，得到各矩阵之后在S函数里面进行编写，纵向参考百度Apollo纵向双环PID控制算法，横向参考百度Apollo中mpc控制算法编写，规划的轨迹为五次多项式函数形式。 控制效果：车辆侧向位移和纵向位移跟踪效果很好，纵向车速跟随也较好，但有一定的误差。 Matlab/Simulink版本:2021a Carsim版本：2019.0 有完整的仿真演示运行视频，小白也能学会。 提供参考资料

不过也有一些需要改进的地方，比如在高速工况下，纵向速度的跟踪误差会稍微大一些，这可能和PID的参数设置有关，也可能是因为MPC的预测时间窗口设置得不够合理。

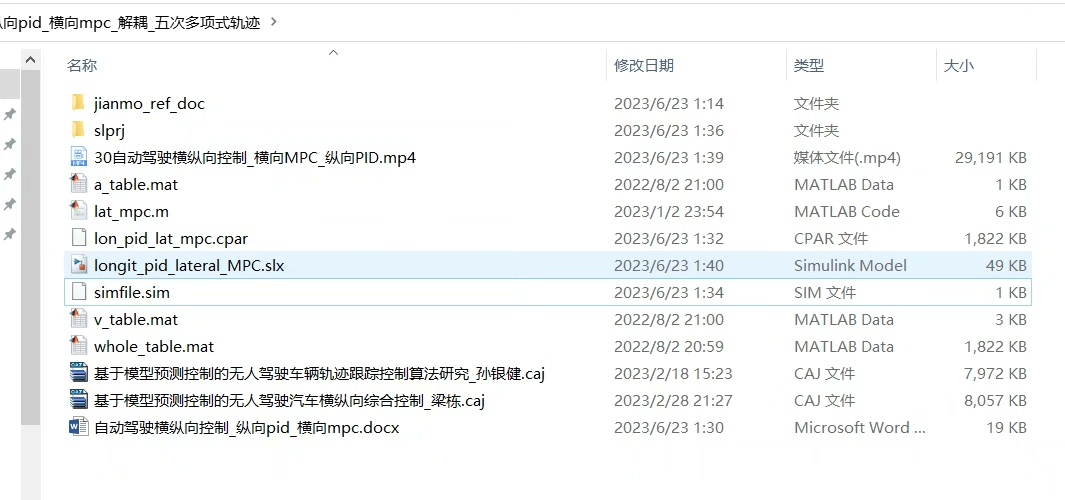

四、工具与资源

• Matlab/Simulink版本：2021a
• Carsim版本：2019.0
• 参考资料：
  1. 百度Apollo开源代码
  2. 《车辆动力学与控制》
  3. MPC控制算法相关论文

五、仿真视频演示

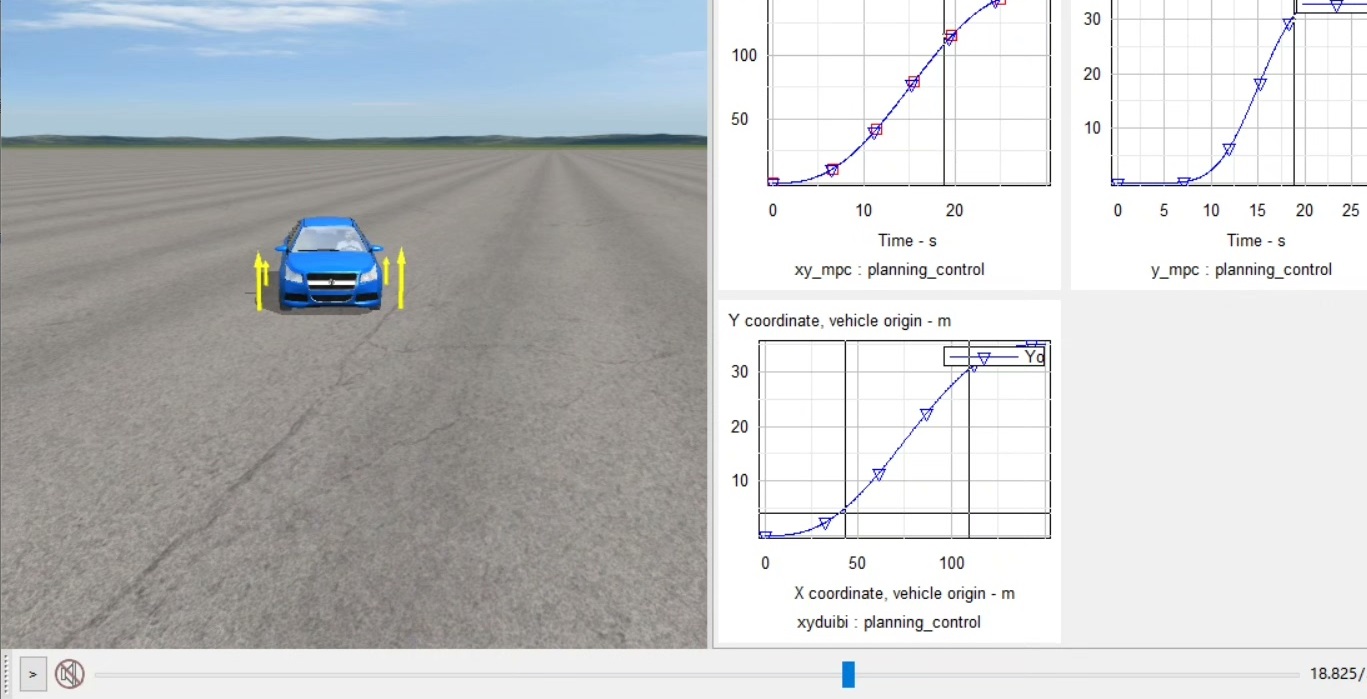

为了让各位更直观地了解控制效果，我已经录制了完整的仿真演示视频，相信即使是刚接触自动驾驶控制的小白也能通过视频快速上手。

总的来说，这次的仿真经历让我对自动驾驶的控制算法有了更深入的理解，也让我意识到理论与实践结合的重要性。希望这篇分享对你有所帮助，如果有任何问题，欢迎随时交流！
