简介

       集成平台是企业或系统的“交通中枢”，连接并协调各孤立的应用、数据和设备，打破“信息孤岛”，让信息和业务流程在不同系统间自由、高效地流动。本平台支持拖拽”画”逻辑数据通道，调用runtime构建物理数据通道，实现0代码搭建系统间数据交换。

        本系列解释集成平台的源码原理，包括数据通道，runtime，目前runtime是rocketmq connect

        本文介绍数据设计的落地和代码实现细节

术语

连接器

数据通道

参考资料

《集成中台设计-服务，接口，数据集和数据源》

技术架构

下图是集成平台的技术架构

集成平台 “画”逻辑数据通道，支持可视化拖拽

rpc  调用runtime构建和运行物理通道，获取连接器状态metrics等

rocketmq connect  目前runtime实现是rocketmq connect，数据通道的物理实现者，worker是其核心组件，包装执行连接器，默默搭通消息总线，连接source/target；提供集群，分片，位点，配置等核心服务

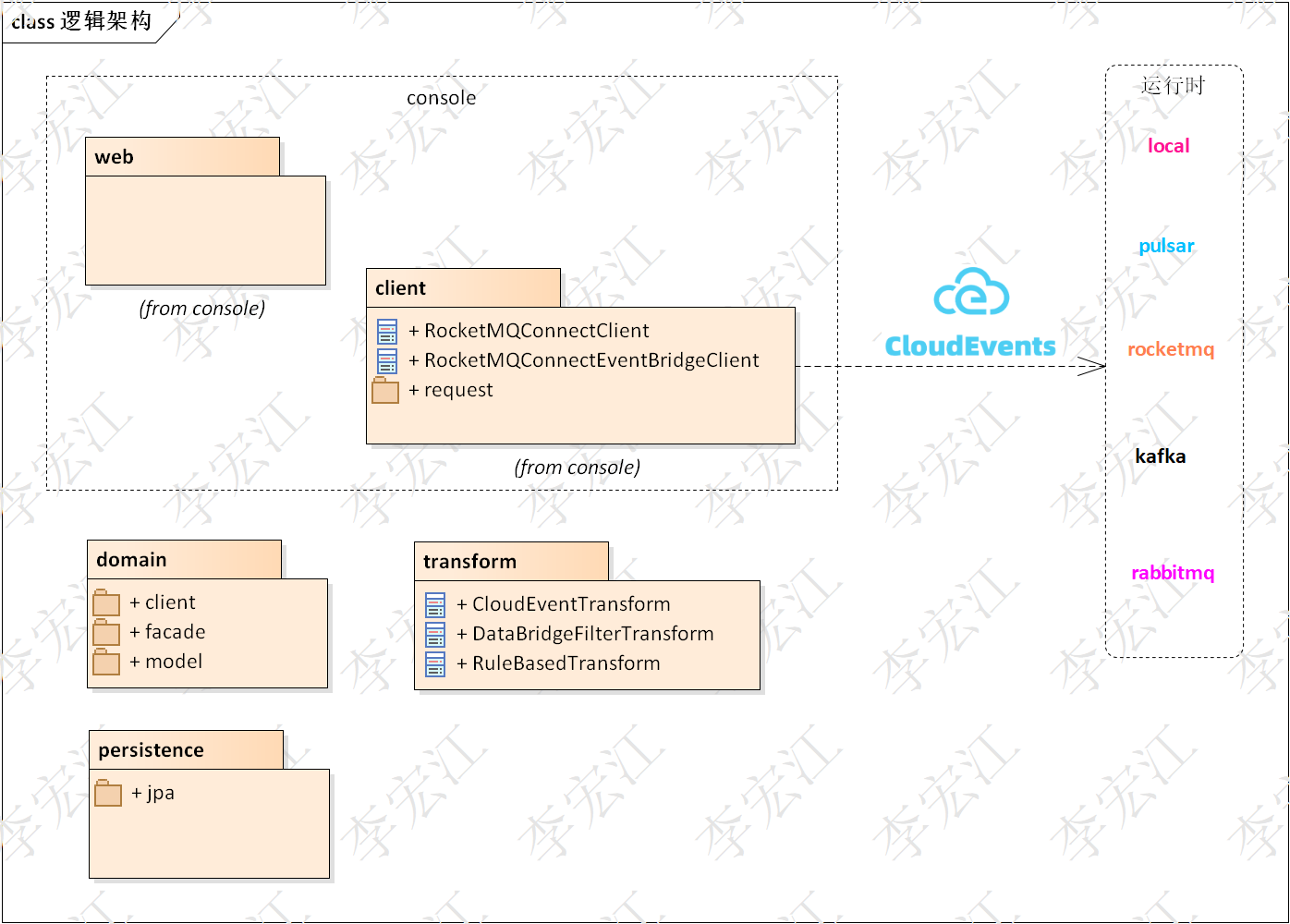

逻辑架构

domain  逻辑数据通道的模型，包括源连接器，目标连接器，转换，数据总线，runner等

domain.client  远程调用接口，定义与runtime api的构建和运行物理的连接器通道的契约

domain.facade 聚合接口，聚合通道所有组件的服务

console 管理台，负责画逻辑数据通道，下发逻辑通道到runtime，运行

console.client  domain.client对应rocketmq connect实现，构建/启停connector等操作，可扩展其他，如，kafka，pulsar

console.web

persistence 事件通道模型持久实现，目前实现neo4j/jpa

transform 转换组件，转换是rocketmq connect的类型，实现基于规则的转换

领域模型

数据通道领域是本组件的核心

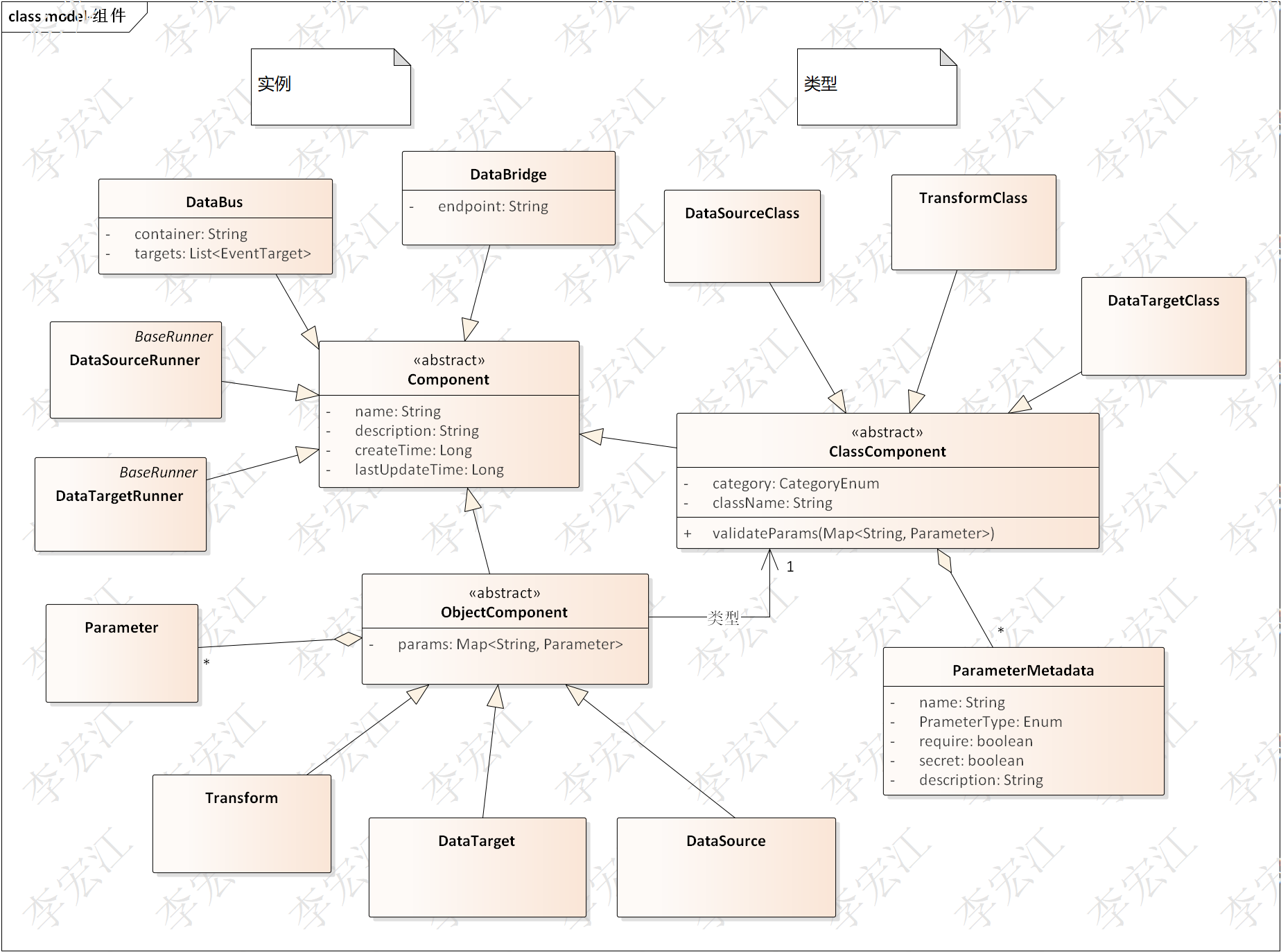

组件模型

Component   组件基类，定义组件基本属性和行为，支持可视化拖拽

ClassComponent 类型组件，定义组件类型(class)，参数元数据(ParameterMetadata)

ParameterMetadata 参数元数据，名称name，属性require是否需要；属性secret是否保密，用于界面构建属性，验证属性合法性

ObjectComponent 对象组件，是类型的实例，即，配置参数，对应ParameterMetadata

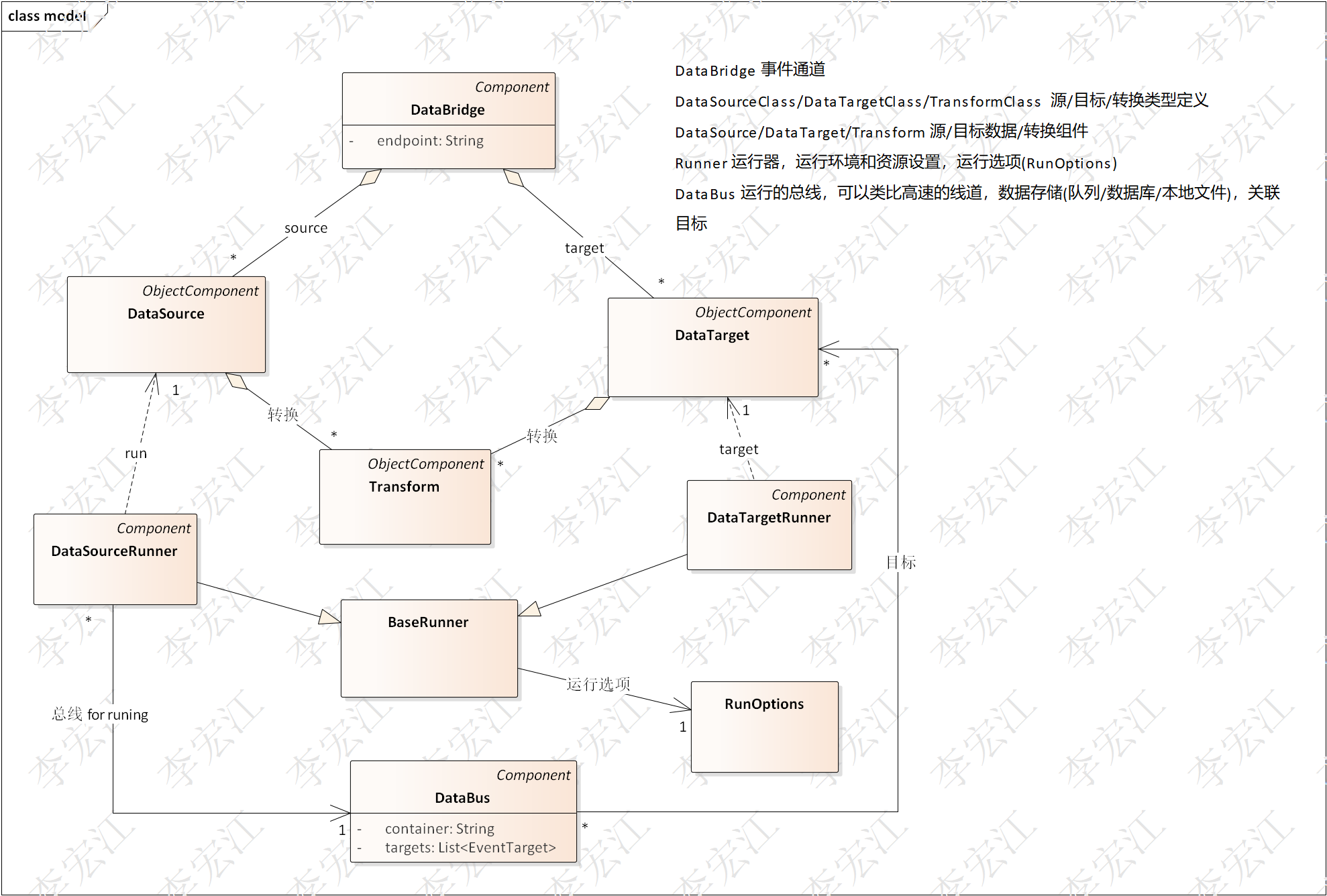

数据通道模型

数据通道领域可以分3层，类型，实例；运行

DataBridge  数据通道，一组数据源和数据目标，转换构成；多个数据源输入，经过转换器，写入目标数据源

DataSourceClass/EventTargetClass/TransformClass  源/目标事件/转换类型定义，包括各组件的属性，参数定义

EventSource/EventTarget/Transform 源/目标事件/转换对象实例，可以理解为：类型+参数

Runner   启动运行器，设置运行环境和资源

DataBus  运行总线，包括source和sink连接器之间的数据管道，提供位点，持久，处理ack，出入计数等服务，目前rocketmq队列实现

插件模型

连接器扫描，分类，注册, 检测等

服务API

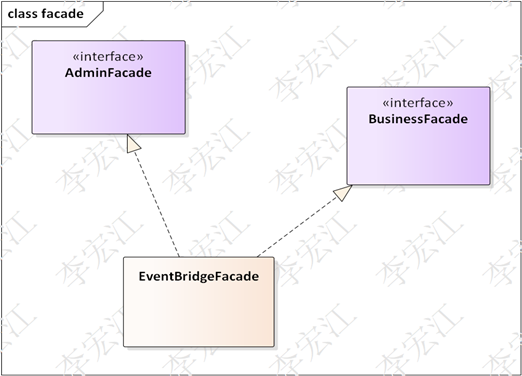

api分两个接口AdminFacade，BusinessFacade

AdminFacade 管理类api，包括插件类型列表，插件类型注册，使用者是系统管理员

BusinessFacade 业务类api，用户构建逻辑事件通道，运行事件通道，使用者是最终用户

api划分为4个域，插件域，组件类型域，逻辑通道域，运行域

api概览

• 插件域

插件api列表插件分类，分类的插件

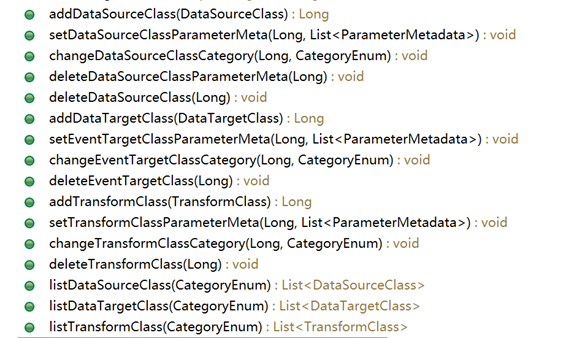

• 类型域

组件类型注册，组件配置元素据

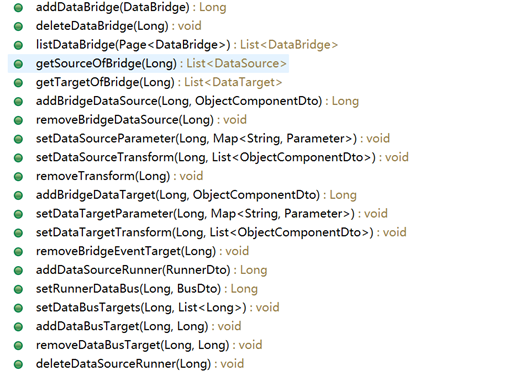

• 逻辑通道域

构建逻辑数据通道

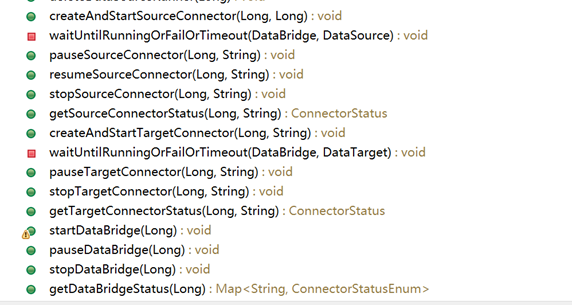

• 运行域

运行域负责连接器启停，运行状态获取

架构review

本节回顾一下架构设计，并与实现代码比较

逻辑架构

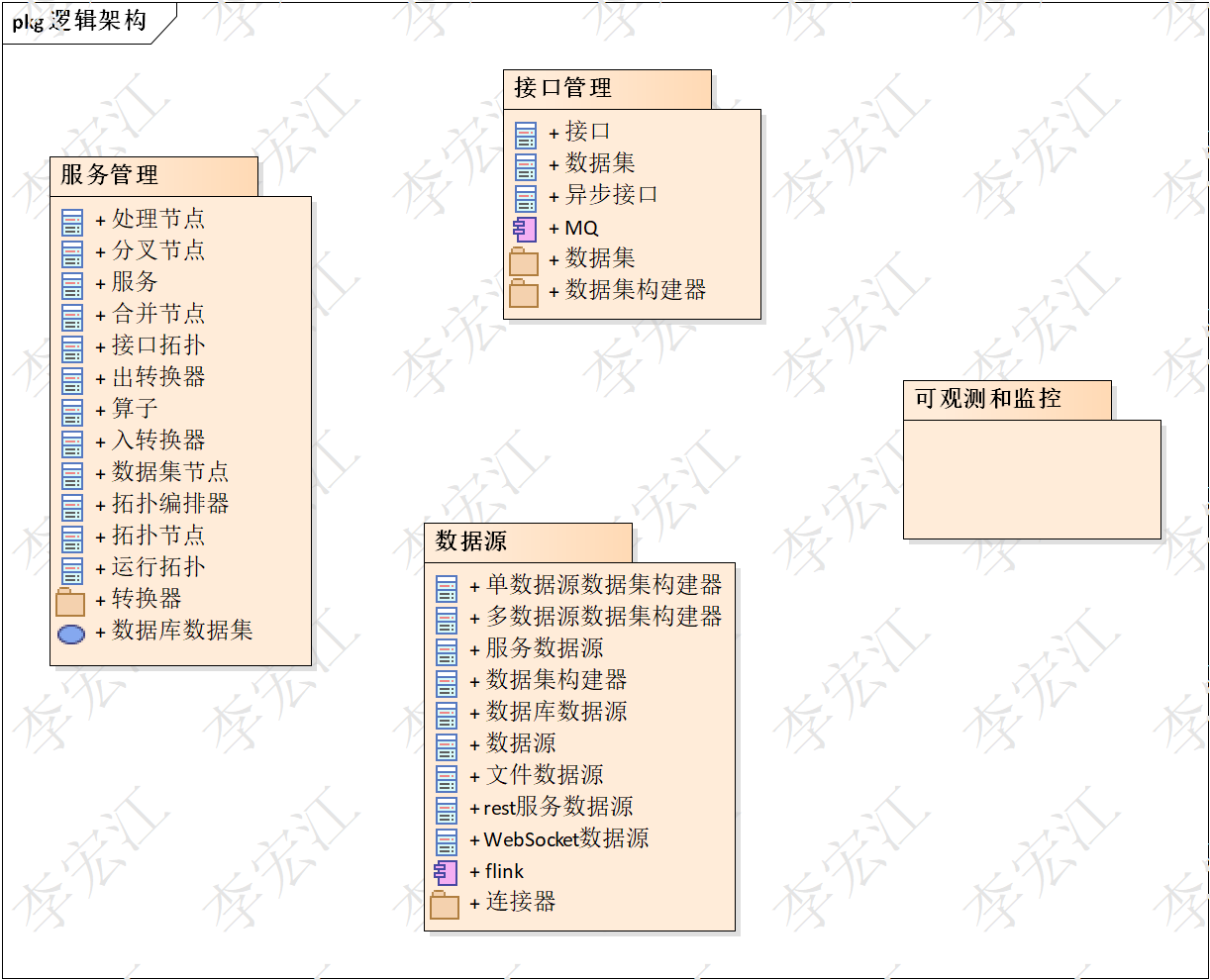

下图是逻辑架构设计

设计4个核心类，连接器，数据集，接口，服务

连接器和数据集对应实现中的连接器，接入数据源，条件或参数，查询或写入指定的数据

数据通道，对应接口和服务，但粒度比设计小，重用性降低，复杂性也降低

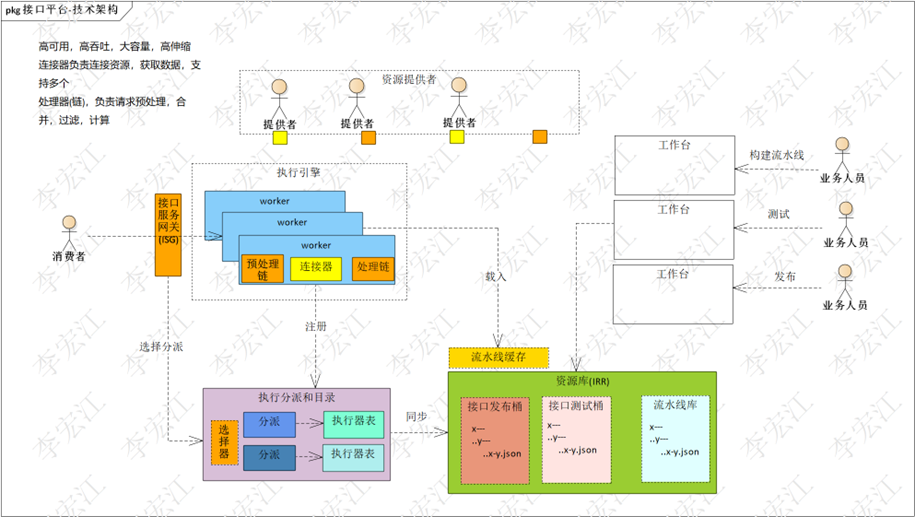

技术架构

架构设计是使用基于zookeeper的分布式支撑服务，注册服务，分片服务，watcher，故障转移，分析了rocketmq connect源码，自带分布式机制，以消费组作为集群，集群服务消费组变更管发现群成员上下线，成员变更

rocketmq connect提供的服务参看下一篇《集成平台实现解释(二)-运行时 架构，服务和组件》
