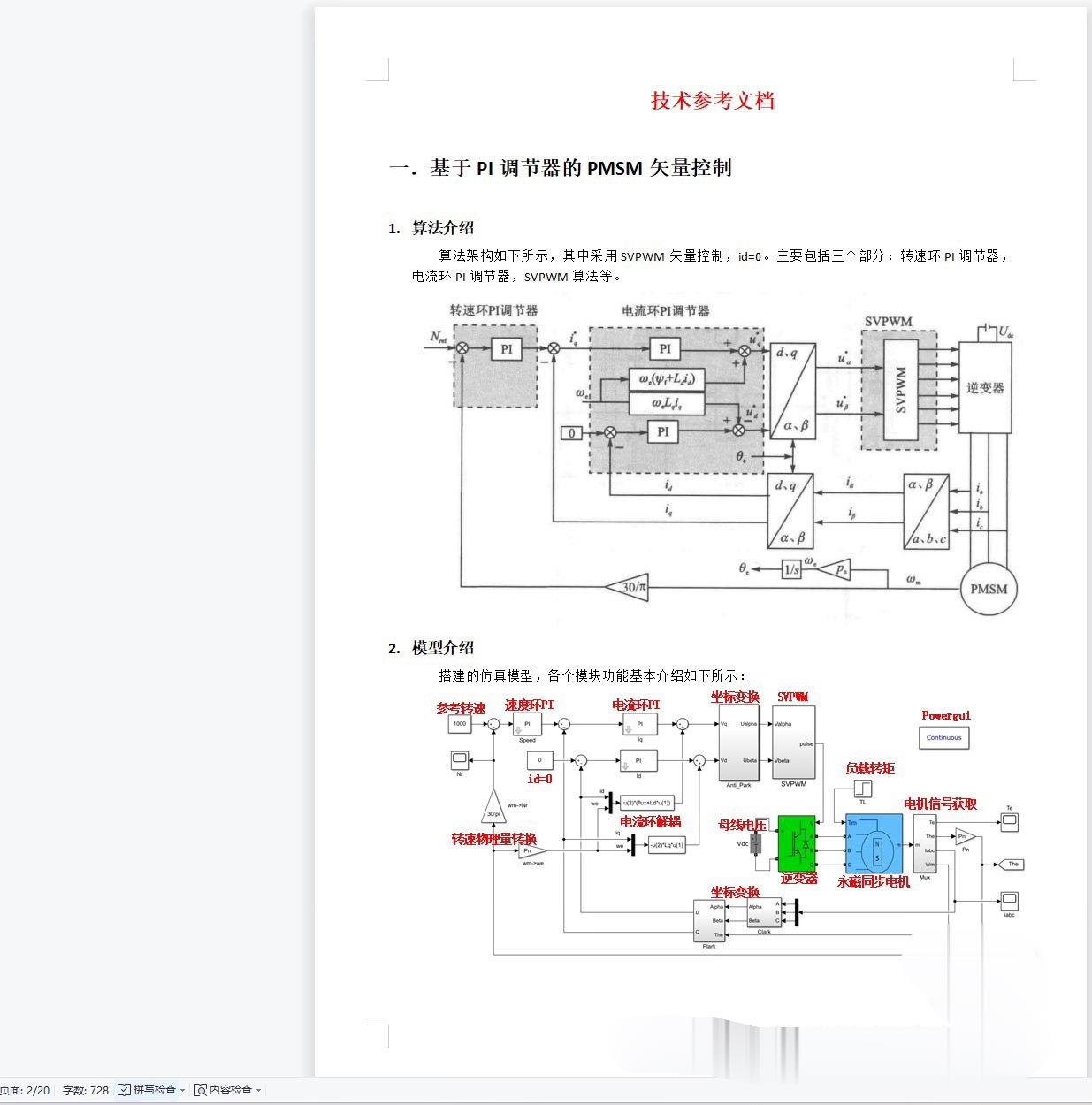

永磁同步电机矢量控制四个Simulink模型：pi控制、滞环控制、滑模控制、PR控制。 这四个模型都是有关PMSM矢量控制（FOC）的： （1）一般矢量控制转速环、电流环都采用PI调节器，则对应PMSM_FOC_PI文件； （2）在（1）基础上若把电流环PI控制换成滞环控制，则对应PMSM_Zhihuan; （3）若把转速环PI控制器换成滑模控制，则对应PMSM_SMC； （4）若电流控制中不采用坐标变换，则相应电流环PI控制器换成PR控制器，则对应PMSM_PR。 一般PMSM矢量控制是指模型PMSM_FOC_PI仿真算法： （1）采用转速、电流双闭环控制； （2）转速环采用PI控制； （3）电流环采用PI控制； （4）调制方式SVPWM矢量控制； （5）跟踪性能良好，具有较好的动态性能和抗扰动能力； （6）各个模块功能分类明确，容易理解。 带20页的详细说明文档，对上述四个模型充分阐述原理及调试过程。 另附赠17篇搭建模型的参考文献。 波形已经调试完美了，可以直接运行。

永磁同步电机矢量控制这玩意儿玩起来真上瘾，尤其是当你把不同控制策略塞进Simulink模型时，就像给赛车换发动机一样刺激。今天咱们来拆解四个实战模型，手把手看看PI、滞环、滑模、PR这几种控制在FOC架构下怎么玩出花样。

先说基础款的PI双闭环，这个模型文件名PMSMFOCPI简直就是控制界的"标准答案"。转速外环和电流内环都用PI调节，SVPWM调制稳得一批。这里有个调试小技巧：调电流环时先把转速环切手动，盯着d轴电流响应，把Kp从0.1往上怼，直到电机启动时电流波形像爬楼梯而不是坐电梯。比如下面这段参数设定：

Ts = 1e-5;  % 采样时间别省这个
Kp_id = 2.5; Ki_id = 1200;  % d轴电流环
Kp_iq = 2.5; Ki_iq = 1200;  % q轴电流环

注意积分项别太猛，上次我Ki设到5000，结果电机直接表演"电流过山车"，保护电路都触发了。

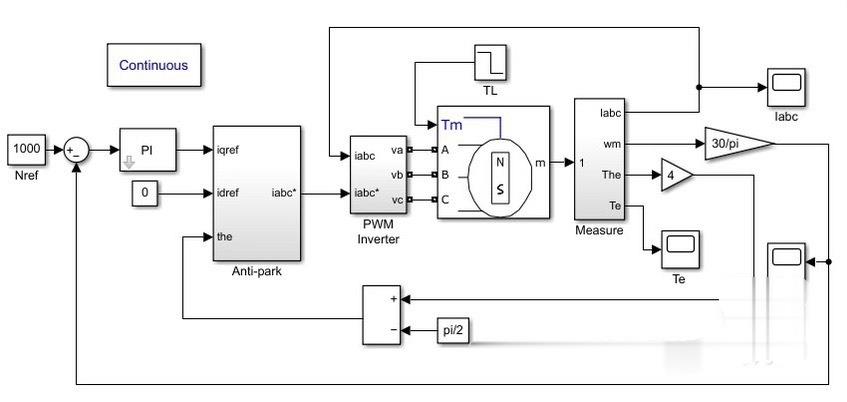

接着看滞环控制的PMSM_Zhihuan模型，这货把电流环PI换成滞环比较器，操作骚得很。在Simulink里拖个Relay模块，设置滞环宽度时得在开关频率和跟踪精度之间走钢丝。有个坑是滞环宽度得跟着母线电压动态调整，否则满载时电流纹波能当锯齿波用。代码里这个动态滞环实现挺有意思：

function hysteresis_width = calc_hysteresis(Vdc, L)
    % 根据母线电压和电感计算滞环带
    hysteresis_width = Vdc/(3*L)*Ts*0.8;  % 留20%余量
end

实测发现当电机转速突然飙升时，固定滞环带会导致逆变器开关频率突破天际，这个动态算法能救场。

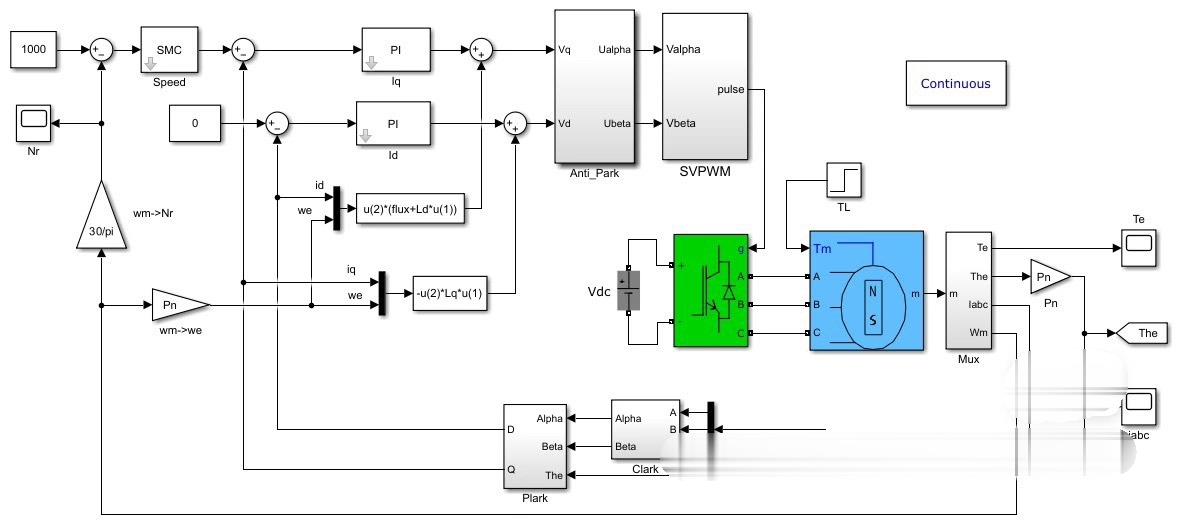

滑模控制的PMSM_SMC模型是硬核玩家的菜，转速环换成滑模控制器后鲁棒性直接拉满。设计滑模面时别照搬论文公式，实战中发现用转速误差加积分项比单纯误差导数更抗造。模型里的sign函数记得加饱和环节，要不然抖振能让你示波器变雪花屏。分享个调试时发现的骚操作：把切换增益从固定值改成负载转矩的函数，突然发现突加负载时转速稳如老狗。

永磁同步电机矢量控制四个Simulink模型：pi控制、滞环控制、滑模控制、PR控制。 这四个模型都是有关PMSM矢量控制（FOC）的： （1）一般矢量控制转速环、电流环都采用PI调节器，则对应PMSM_FOC_PI文件； （2）在（1）基础上若把电流环PI控制换成滞环控制，则对应PMSM_Zhihuan; （3）若把转速环PI控制器换成滑模控制，则对应PMSM_SMC； （4）若电流控制中不采用坐标变换，则相应电流环PI控制器换成PR控制器，则对应PMSM_PR。 一般PMSM矢量控制是指模型PMSM_FOC_PI仿真算法： （1）采用转速、电流双闭环控制； （2）转速环采用PI控制； （3）电流环采用PI控制； （4）调制方式SVPWM矢量控制； （5）跟踪性能良好，具有较好的动态性能和抗扰动能力； （6）各个模块功能分类明确，容易理解。 带20页的详细说明文档，对上述四个模型充分阐述原理及调试过程。 另附赠17篇搭建模型的参考文献。 波形已经调试完美了，可以直接运行。

PR控制的PMSM_PR模型玩的是频域魔法，不用坐标变换这点确实省事。但谐振控制器参数调试是个玄学，特别是谐振频率带宽设置。实测中电网频率波动±2Hz时，这样设置谐振器能hold住：

Kp = 3.2; Kr = 150;
omega_c = 2*pi*50;  % 基频50Hz
带宽 = 5;  % Hz

带宽设太窄会响应迟钝，设太宽又容易捡到谐波噪声。有个邪门现象是当电机启动瞬间，PR控制会产生诡异的相位跳变，后来在谐振器前串了个斜坡发生器才镇住。

这四种模型在突卸负载测试时表现迥异：PI控制在20ms内恢复稳态，滞环控制在15ms但电流毛刺多，滑模控制基本看不出波动，PR控制在30ms但电流正弦度最优。实际选型时得看场景——电动车驱动首选滑模，精密机床可能用PR，家电产品还是PI最实惠。

模型文件里的SVPWM模块藏着个武功秘籍：过调制处理。当调制比超0.95时，用这个算法能榨干母线电压：

function [Ta, Tb, Tc] = over_modulation(Valpha, Vbeta)
    theta = atan2(Vbeta, Valpha);
    Vm = sqrt(Valpha^2 + Vbeta^2);
    if Vm > Vdc/sqrt(3)
        % 幅值限制
        Valpha = Valpha * (Vdc/sqrt(3))/Vm;
        Vbeta = Vbeta * (Vdc/sqrt(3))/Vm;
    end
    % 接着走正常SVPWM流程...
end

这个处理让电机在高速区还能保持力矩，上次做电动车爬坡测试全靠这招。不过要注意长期过调制会让逆变器发热量飙升，散热片得加码。

最后说个血泪教训：所有模型里的Clark变换千万别手贱改坐标系，有次把60°改成90°，结果电机启动直接跳机械舞。现在每个模型开跑前必做三项检查：坐标变换方向、Park变换角度来源、电流采样符号。毕竟在矢量控制里，坐标系错位相当于把方向盘装在了后备箱。
