摘要

本系统基于YOLOv8框架构建了一个针对足球比赛场景的轻量级多目标检测模型，旨在实现对球员、裁判、守门员及足球的实时识别。模型共包含168层网络结构，参数量为1112万，计算复杂度为28.4 GFLOPs，具备良好的实时部署潜力。在包含298张训练图像、49张验证图像和25张测试图像的自建数据集上进行训练与评估后，实验结果显示，模型在球员类别上取得了98.6%的mAP50，裁判与守门员类别的mAP50也分别达到94.6%和91.7%，表现出极高的检测准确性。

引言

近年来，深度学习目标检测技术在体育视频分析领域取得了广泛应用，其中足球比赛的自动化分析受到研究者的高度关注。准确识别球员、裁判、守门员及足球不仅是战术分析的基础，也是实现赛事自动解说、球员跑动轨迹追踪及精彩片段剪辑的关键前提。YOLO系列模型以其端到端的回归机制和高实时性成为该任务的主流选择之一。本研究采用最新一代的YOLOv8架构，设计了一个四类足球场景检测模型。

系统在有限标注数据下（总计372张图像）进行训练和验证，重点评估模型在真实比赛图像中的泛化能力和类别平衡性。尽管整体检测精度较高，但模型对足球这一小尺寸、高速移动目标的检测能力仍存在明显瓶颈。本文将对训练结果进行系统分析，定位当前模型薄弱环节，并提出针对性的优化策略。

目录

  摘要

引言

功能模块

1、用户管理模块

2、界面与交互模块

3、检测源管理模块

4、检测参数配置模块

5、YOLO检测核心模块

6、结果显示模块

7、结果保存模块

8、工具栏功能

9、辅助功能

10、数据校验模块

背景

数据集介绍

训练过程

训练结果

总体表现评估​编辑

各类别检测性能​编辑​编辑​编辑

混淆矩阵分析​编辑​编辑

训练曲线分析​编辑

常用标注工具

---

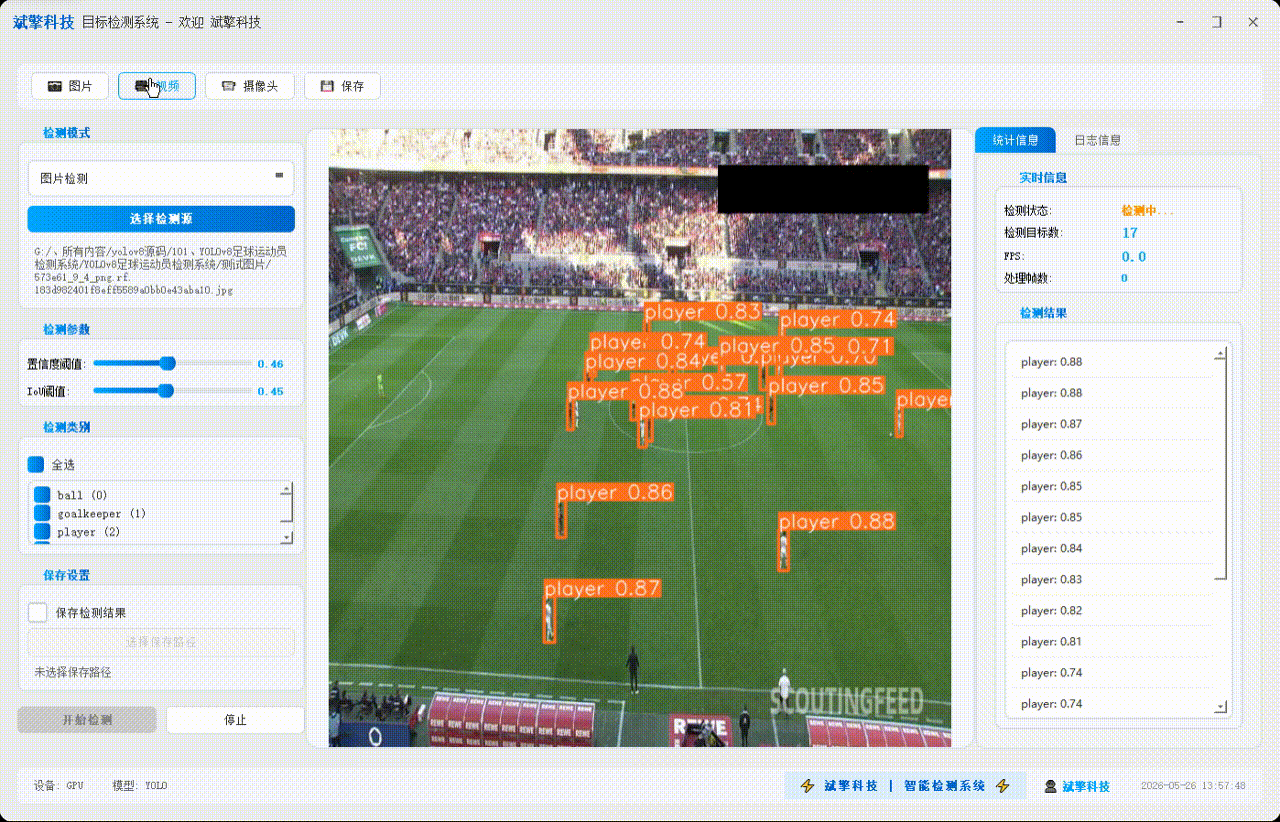

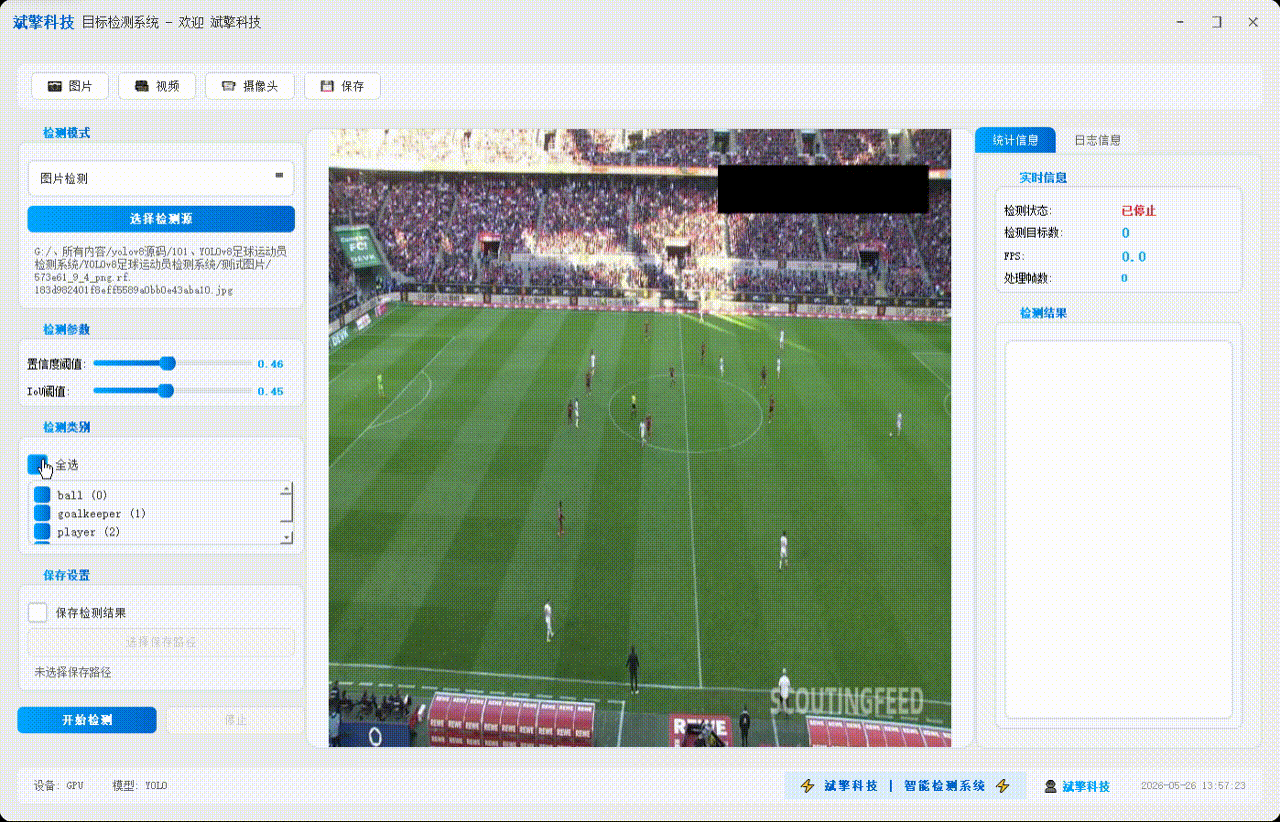

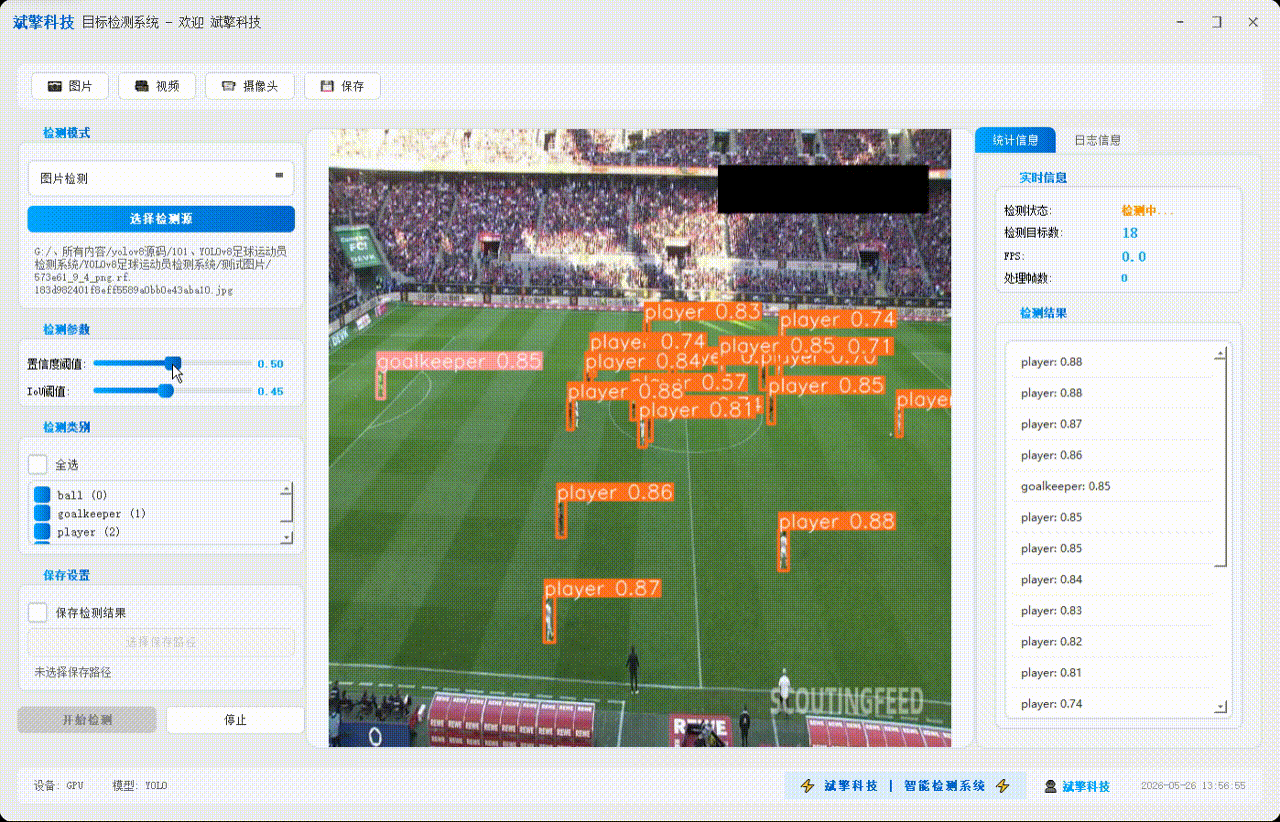

功能模块

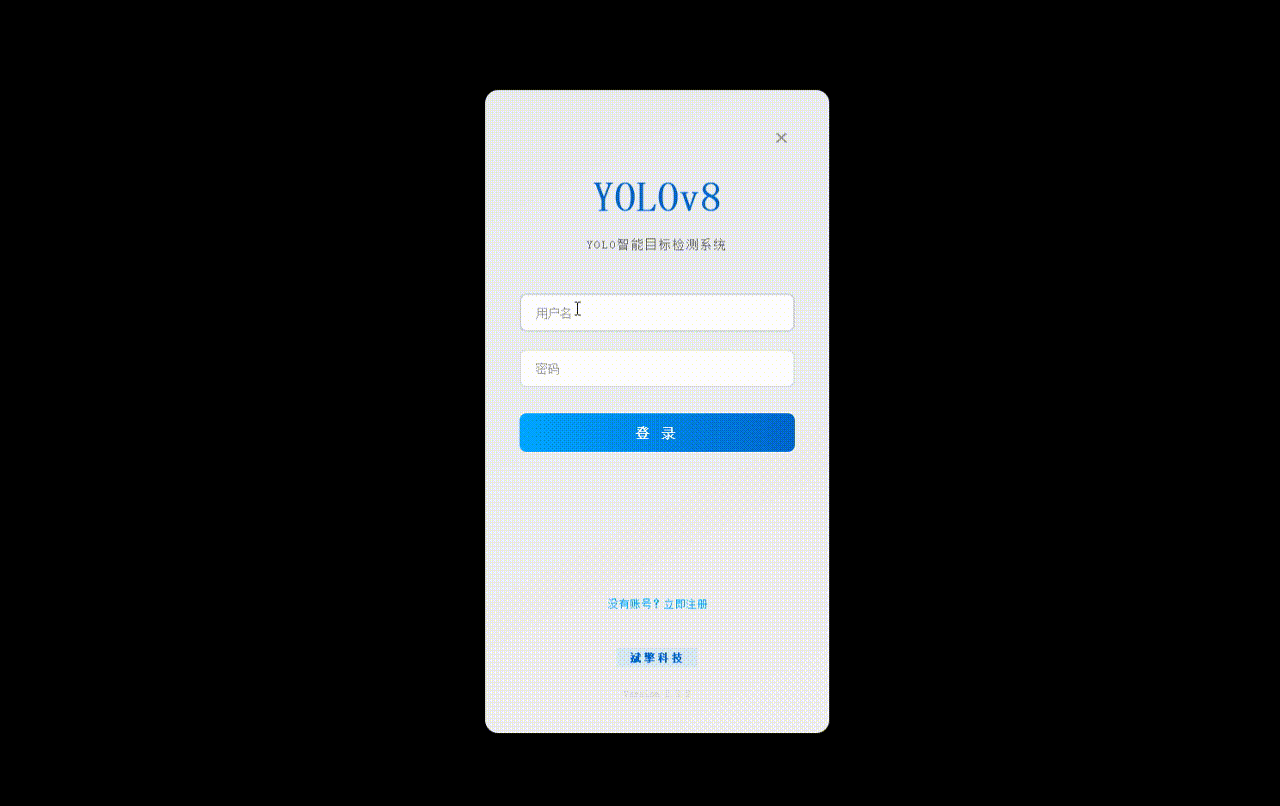

✅ 用户登录注册：支持密码检测，密码加密。

注册

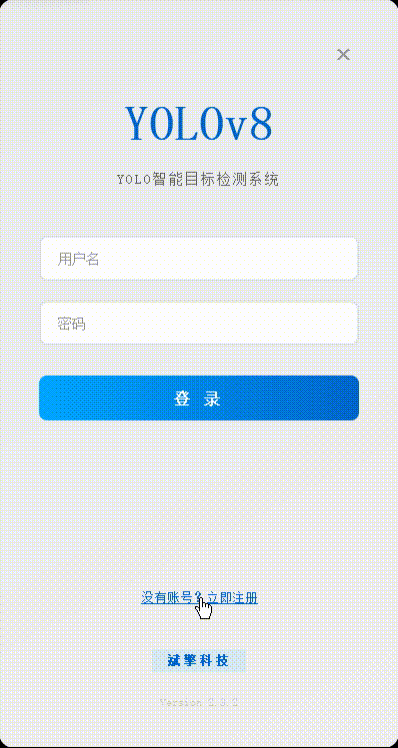

登录

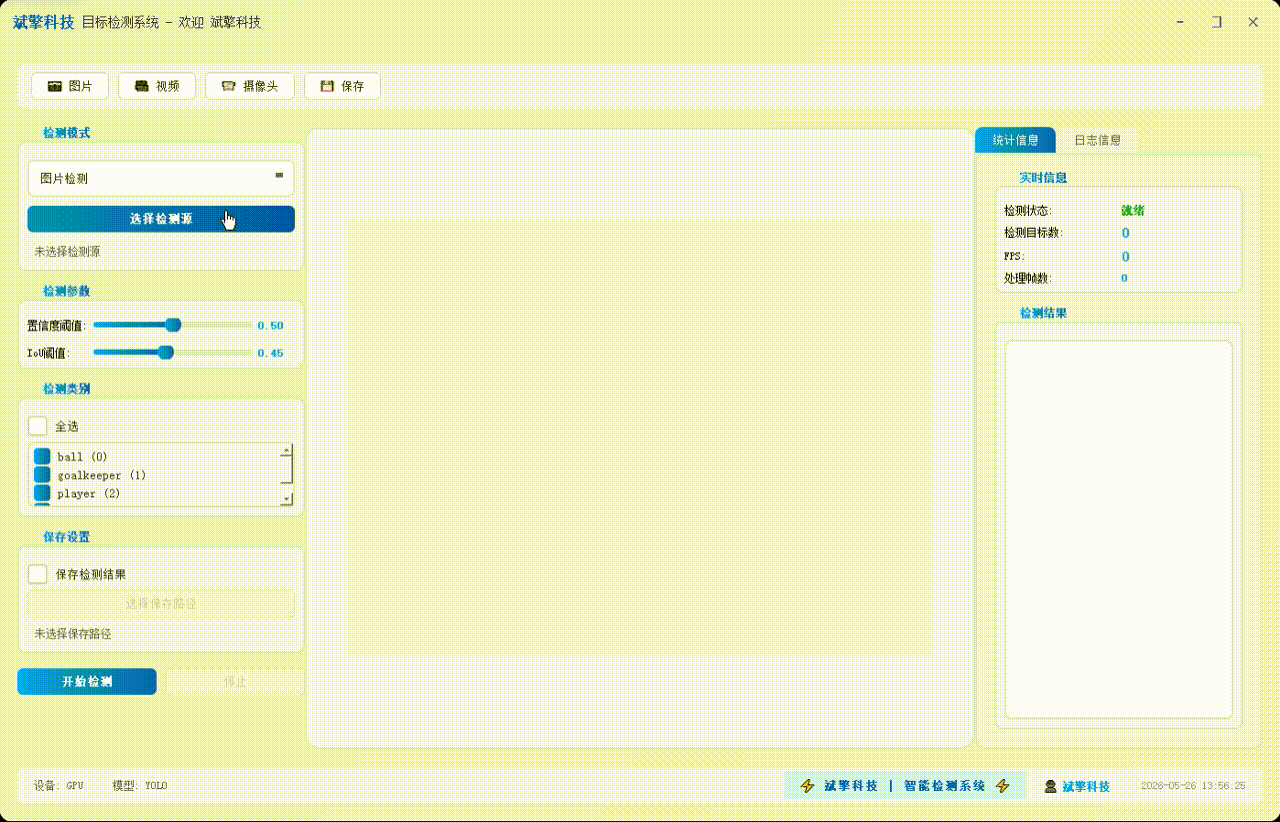

✅ 图片检测：可对图片进行检测，返回检测框及类别信息。

✅参数实时调节（置信度和IoU阈值）

✅ 支持选择检测目标：可以选择一个或者多个类目的目标进行检测

✅ 视频检测：支持视频文件输入，检测视频中每一帧的情况。

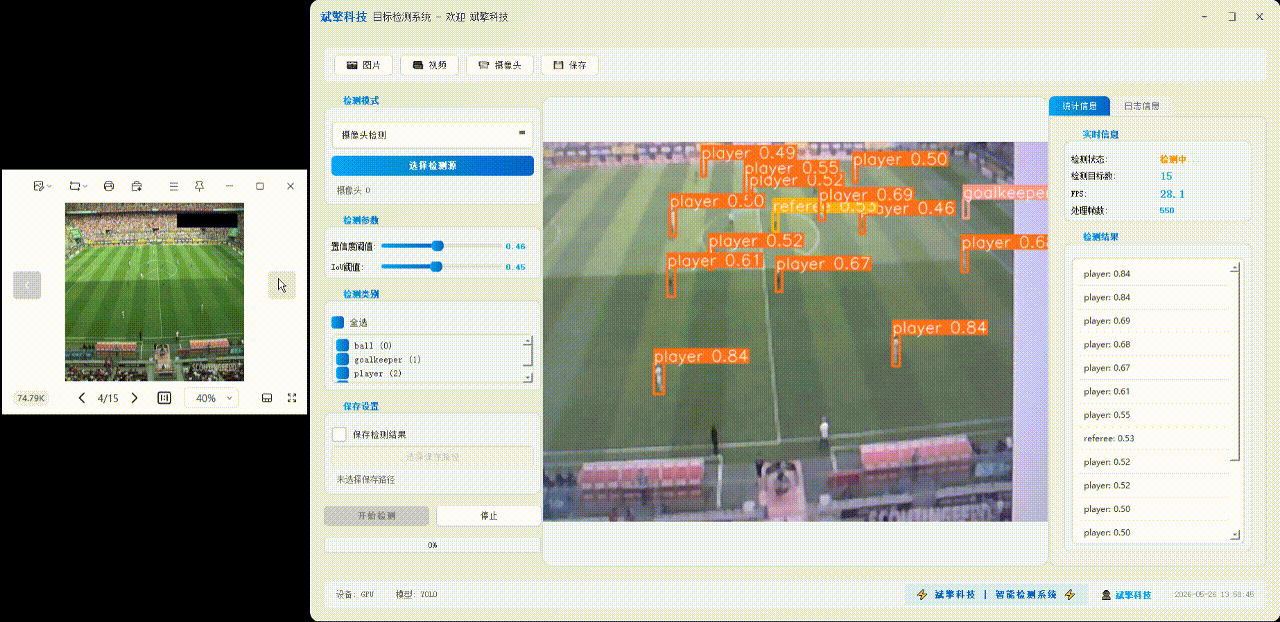

✅ 摄像头实时检测：连接USB 摄像头，实现实时监测。

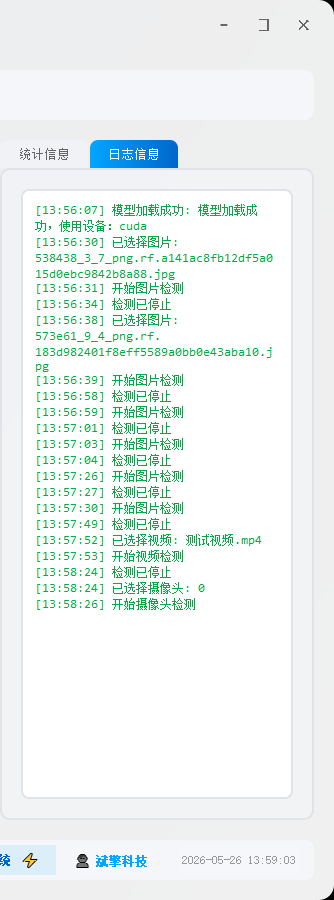

✅日志记录：日志标签页记录操作和错误信息，带时间戳

✅结果保存模块：支持图片/视频/摄像头检测结果保存

1、用户管理模块

功能	描述
用户注册	用户名、密码、确认密码、邮箱（选填）注册，密码SHA256加密存储
用户登录	用户名密码验证，自动跳转主界面
用户数据存储	JSON文件存储用户信息（密码加密、注册时间、邮箱）
登录状态	主界面显示当前登录用户名

2、界面与交互模块

功能	描述
玻璃效果界面	半透明毛玻璃背景，圆角边框，现代化视觉风格
无边框窗口	自定义标题栏，支持窗口拖动、最小化、最大化、关闭
响应式布局	主窗口三栏布局（左侧控制区、中央显示区、右侧信息区）
状态栏	显示设备信息、模型状态、当前用户、实时时间

3、检测源管理模块

功能	描述
图片检测	支持JPG/JPEG/PNG/BMP格式图片载入
视频检测	支持MP4/AVI/MOV/MKV格式视频载入
摄像头检测	实时调用摄像头（默认ID 0）进行检测
检测源切换	下拉菜单切换三种检测模式，自动更新界面状态

4、检测参数配置模块

功能	描述
置信度阈值	滑动条调节（0-100%，步长1%），实时显示当前值
IoU阈值	滑动条调节（0-100%，步长1%），实时显示当前值
类别选择	动态生成检测类别复选框，支持全选/取消全选
参数同步	参数实时同步到检测器核心

5、YOLO检测核心模块

功能	描述
模型加载	加载best.pt模型文件，自动检测GPU可用性，支持CPU/GPU切换
多模式检测	图片检测、视频检测、摄像头实时检测
检测线程	基于QThread的多线程处理，避免界面卡顿
检测结果	返回目标类别、置信度、边界框坐标
FPS计算	实时计算处理帧率
进度反馈	视频处理进度条实时更新

6、结果显示模块

功能	描述
实时画面	中央区域显示检测结果图像（带标注框）
统计信息	检测状态、目标数量、FPS、处理帧数实时更新
检测列表	右侧列表显示当前帧所有检测到的目标（类别+置信度）
日志记录	日志标签页记录操作和错误信息，带时间戳
占位显示	未选择检测源时显示系统LOGO和提示文字

7、结果保存模块

功能	描述
保存开关	复选框控制是否保存检测结果
路径选择	自定义保存路径，支持图片/视频格式自动识别
自动命名	保存文件自动添加时间戳（detection_result_20240101_120000.jpg）
视频保存	支持检测结果视频录制（MP4格式）
手动保存	工具栏保存按钮可随时保存当前画面
保存反馈	保存成功弹窗提示，日志记录保存路径

8、工具栏功能

功能	描述
图片按钮	快速切换到图片检测模式并打开文件选择器
视频按钮	快速切换到视频检测模式并打开文件选择器
摄像头按钮	快速切换到摄像头检测模式
保存按钮	手动保存当前显示画面

9、辅助功能

功能	描述
错误处理	统一错误弹窗提示，日志记录错误详情
资源清理	检测停止时自动释放摄像头、视频文件、视频写入器资源
时间显示	状态栏实时显示系统时间
模型状态	状态栏显示模型加载状态和当前设备（CPU/GPU）

10、数据校验模块

功能	描述
注册验证	用户名长度≥3，密码长度≥6，密码一致性检查，邮箱格式验证
协议确认	注册前需勾选同意用户协议
文件校验	模型文件存在性检查，文件大小验证（≥6MB）
输入非空	登录/注册时必填项非空检查

背景

足球比赛视频分析是一项具有挑战性的计算机视觉任务。比赛过程中，摄像机常处于远景或动态变焦状态，导致目标呈现多尺度特征：球员和裁判在图像中占据中等尺寸区域，而足球往往仅占几十至上百个像素点，属于典型的小目标。此外，足球与草坪颜色接近（绿色）、运动速度快、易被球员身体遮挡，进一步加剧了检测难度。传统图像处理方法难以鲁棒地应对复杂光照和运动模糊，而卷积神经网络通过学习高阶语义特征显著提升了检测上限。

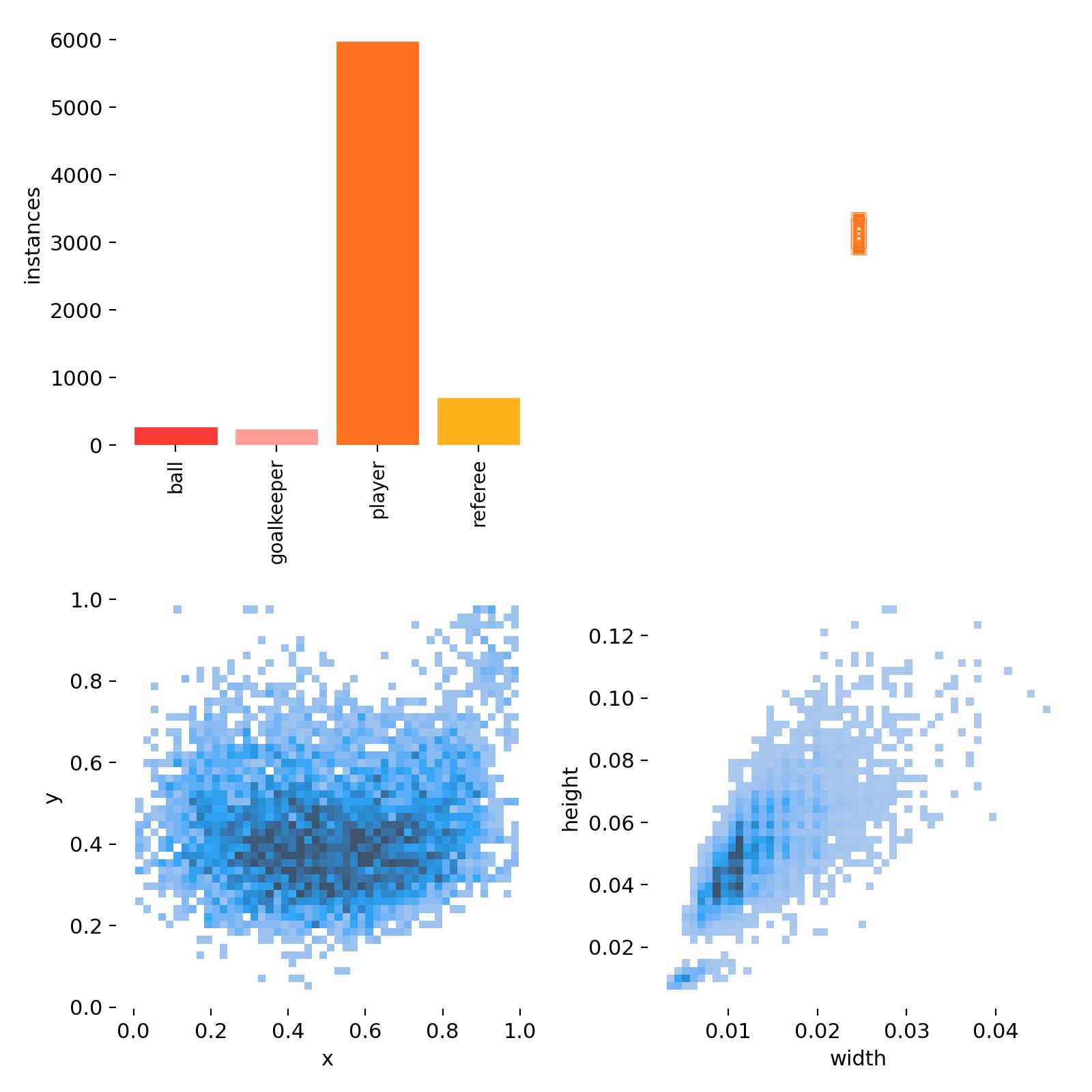

YOLOv8在以往版本基础上优化了骨干网络和损失函数，更适用于密集且包含小目标的任务场景。然而，由于缺乏大规模足球标注数据（尤其缺少精细的足球边界框），同时现有数据集中足球样本实例数量仅45个，远少于球员的973个实例，导致模型在学习过程中产生严重的类别不平衡问题，这也是当前足球检测性能低下的核心原因。

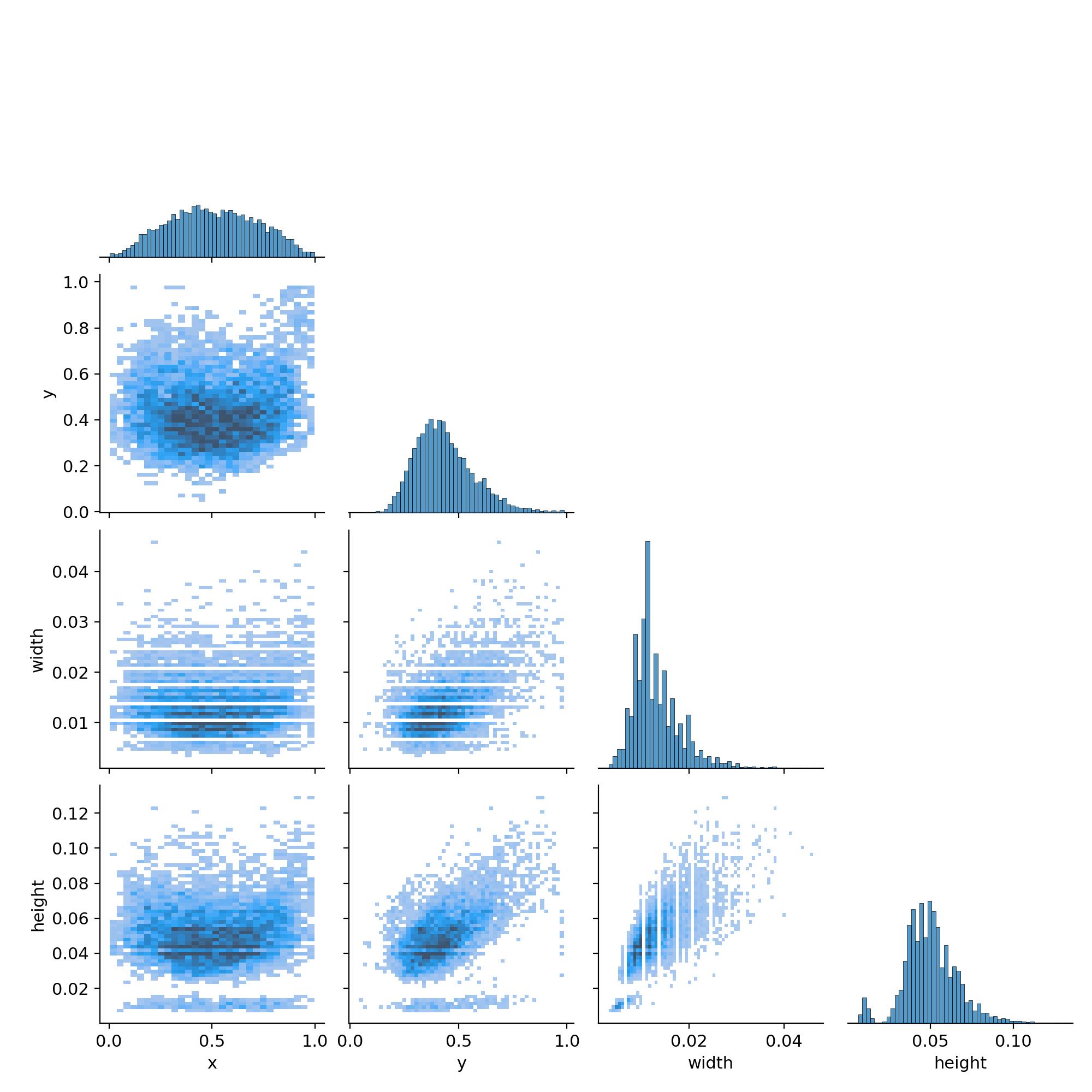

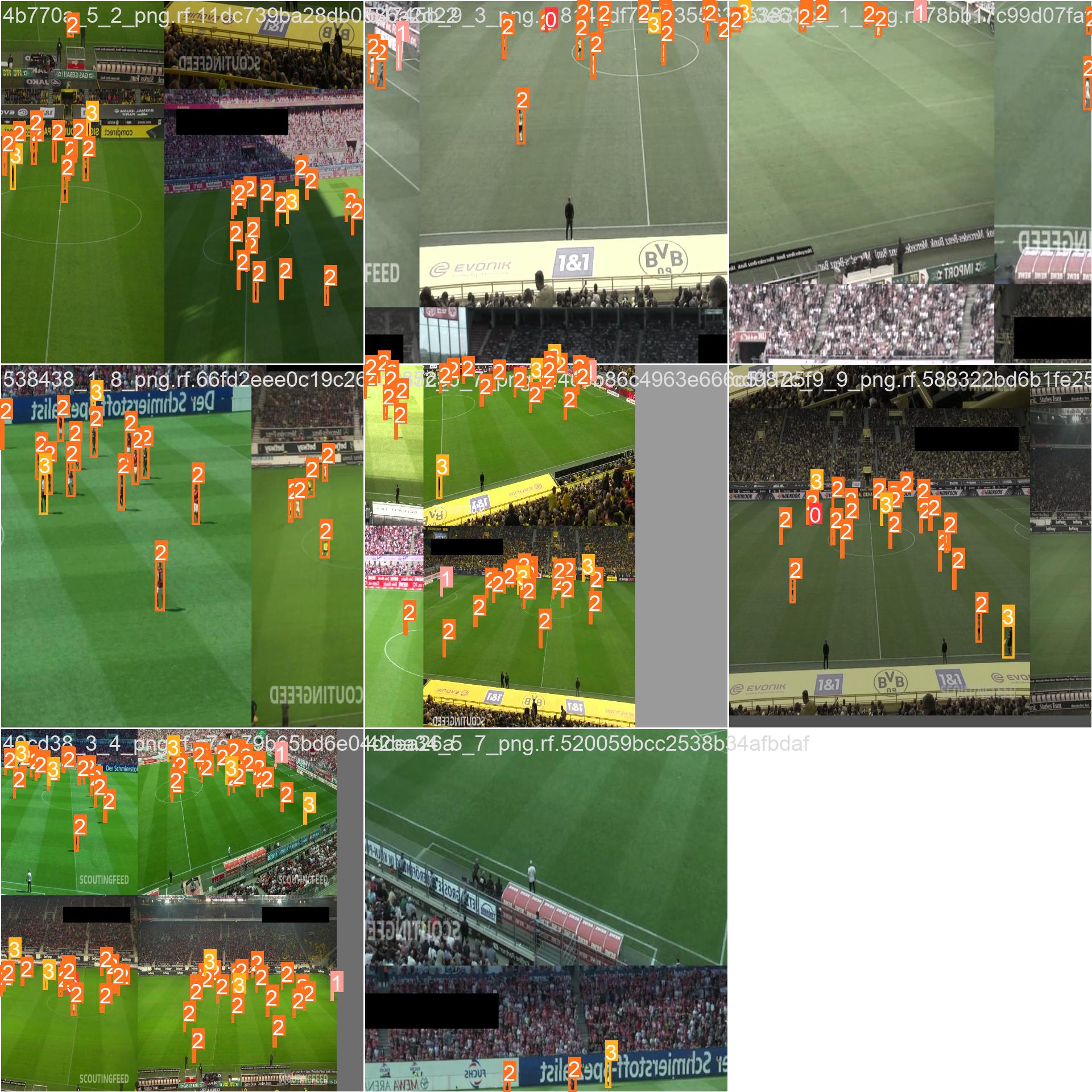

数据集介绍

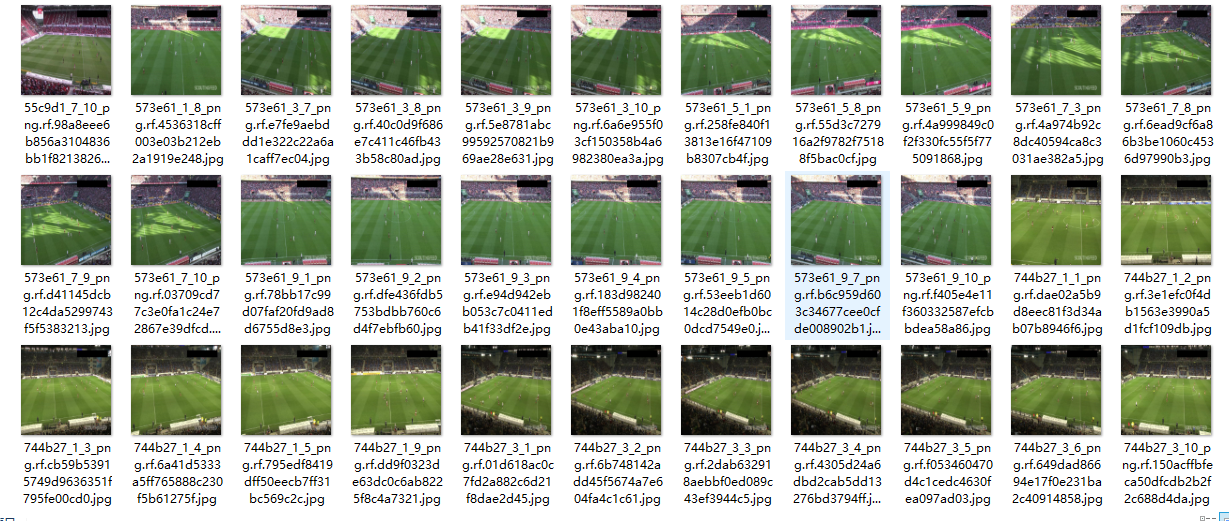

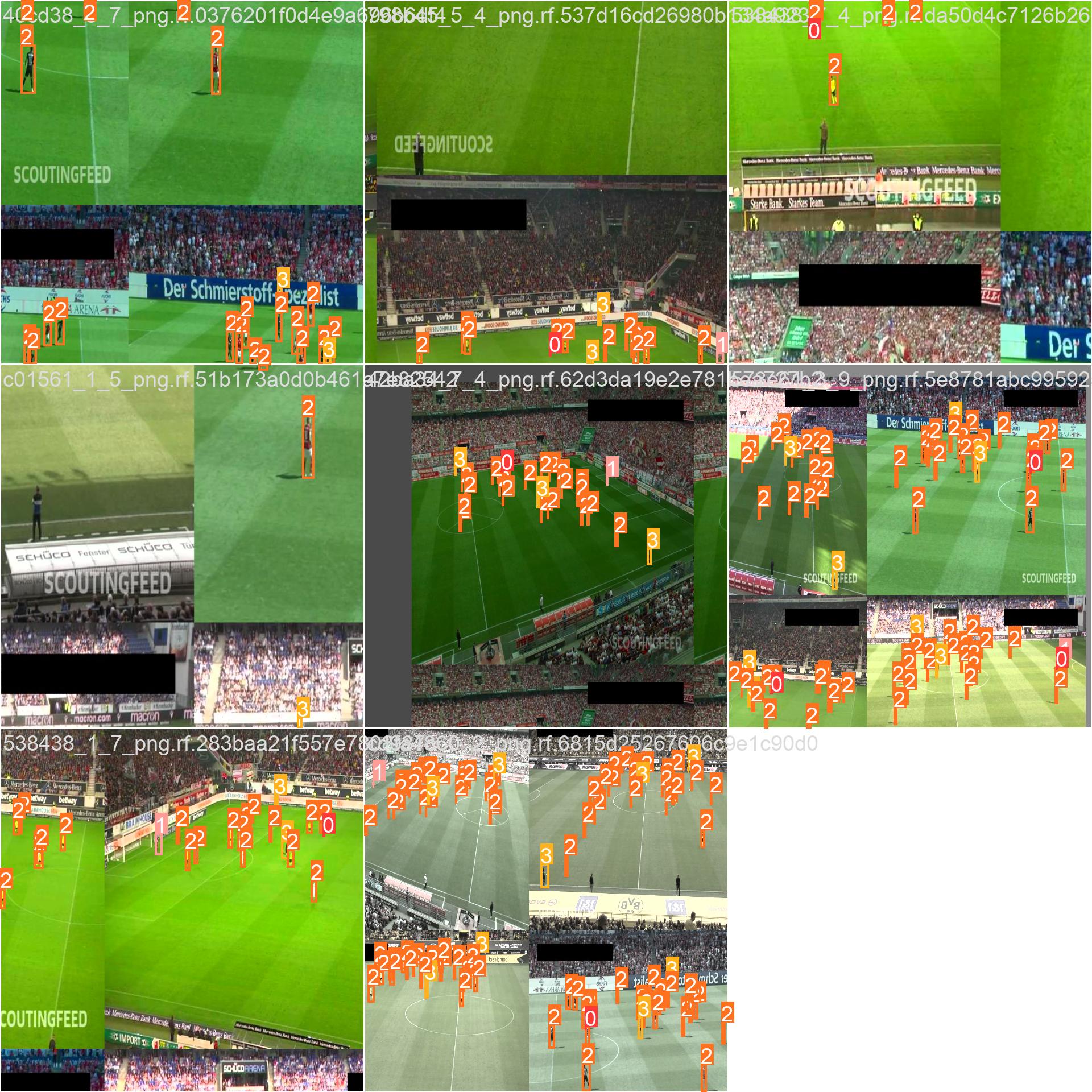

本实验采用自建的足球比赛图像数据集，全部图像来源于实际比赛片段截图。数据集共划分为三个部分：训练集包含298张图像，验证集49张，测试集25张。

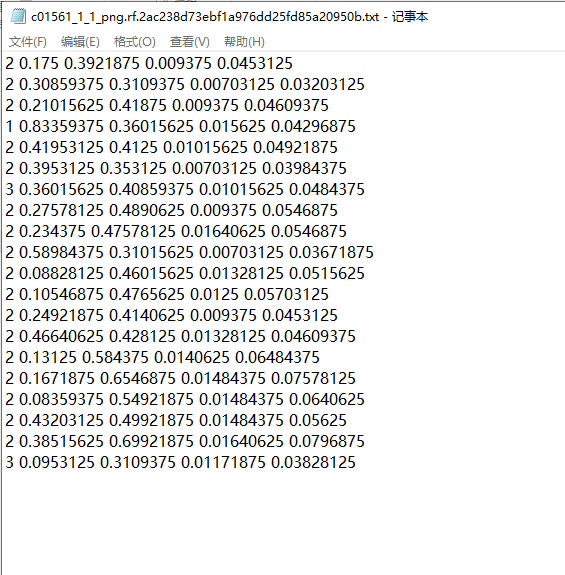

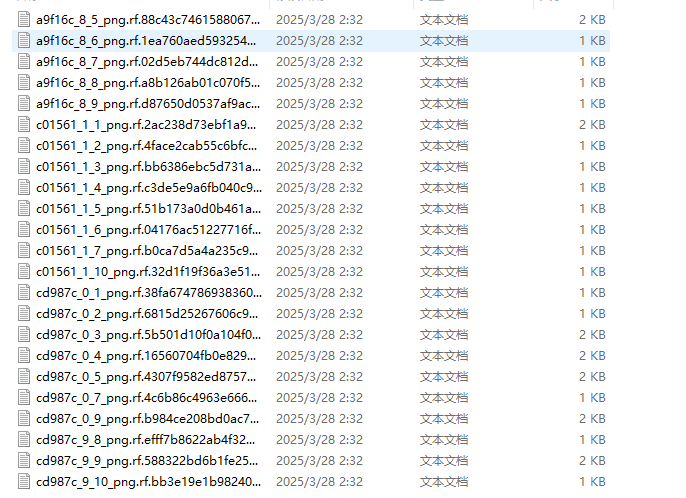

所有图像均使用LabelImg工具进行人工标注，目标类别共计4类，分别为：ball（足球）、goalkeeper（守门员）、player（球员）和referee（裁判）。

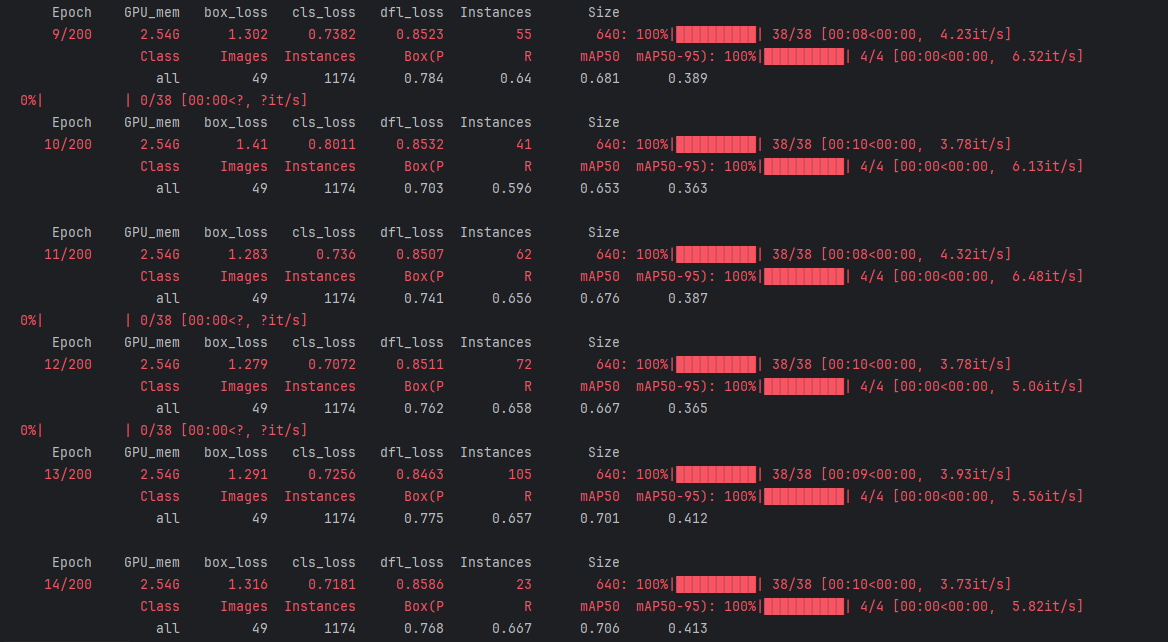

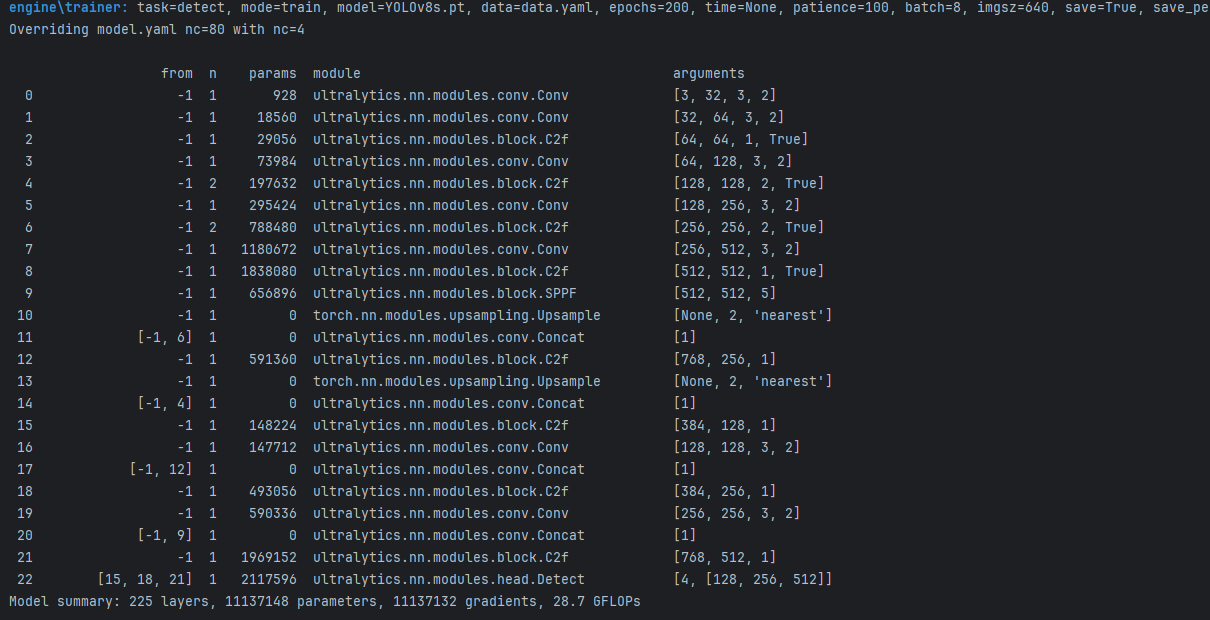

训练过程

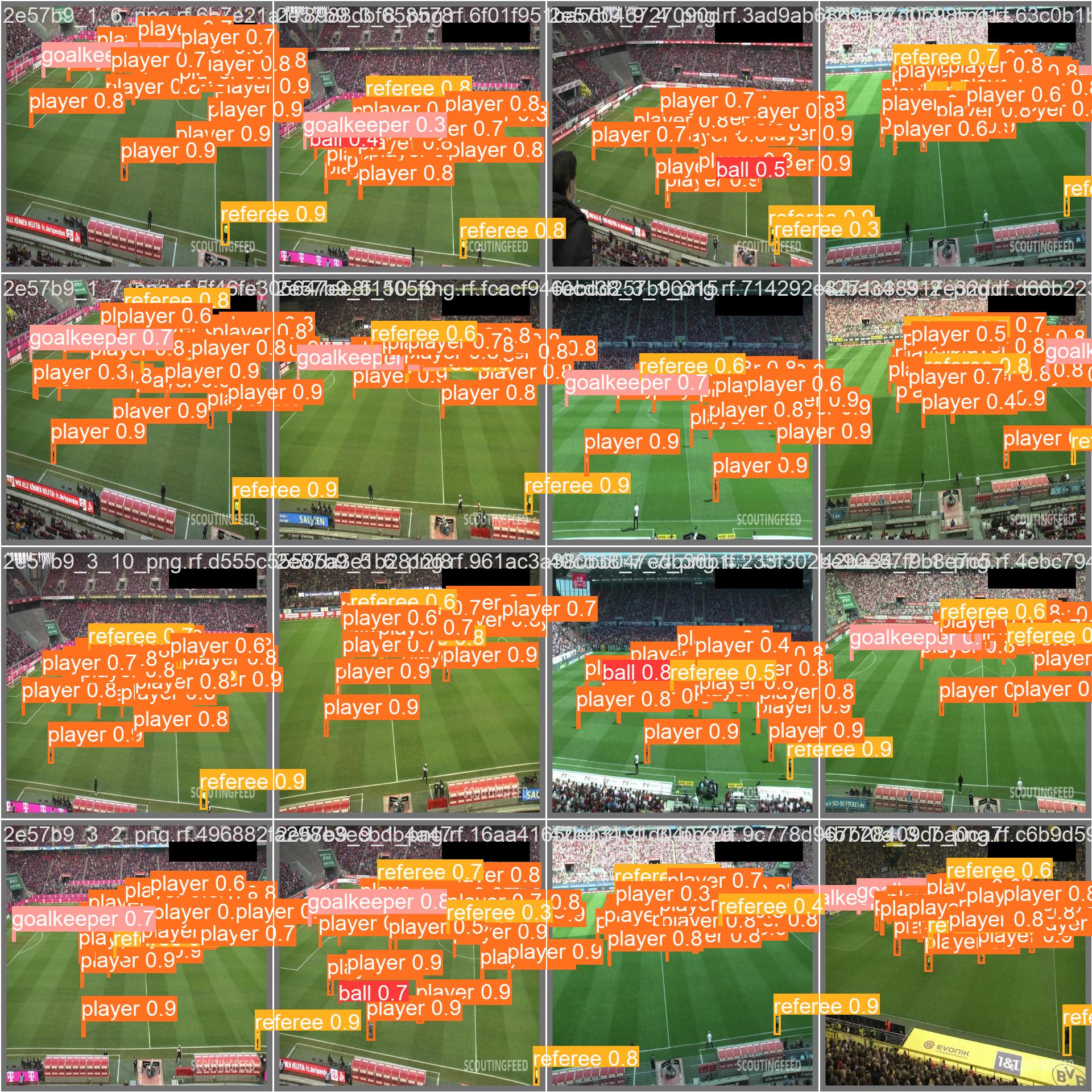

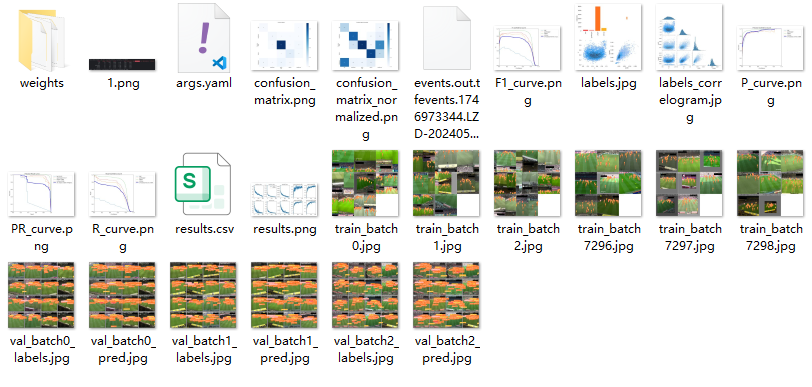

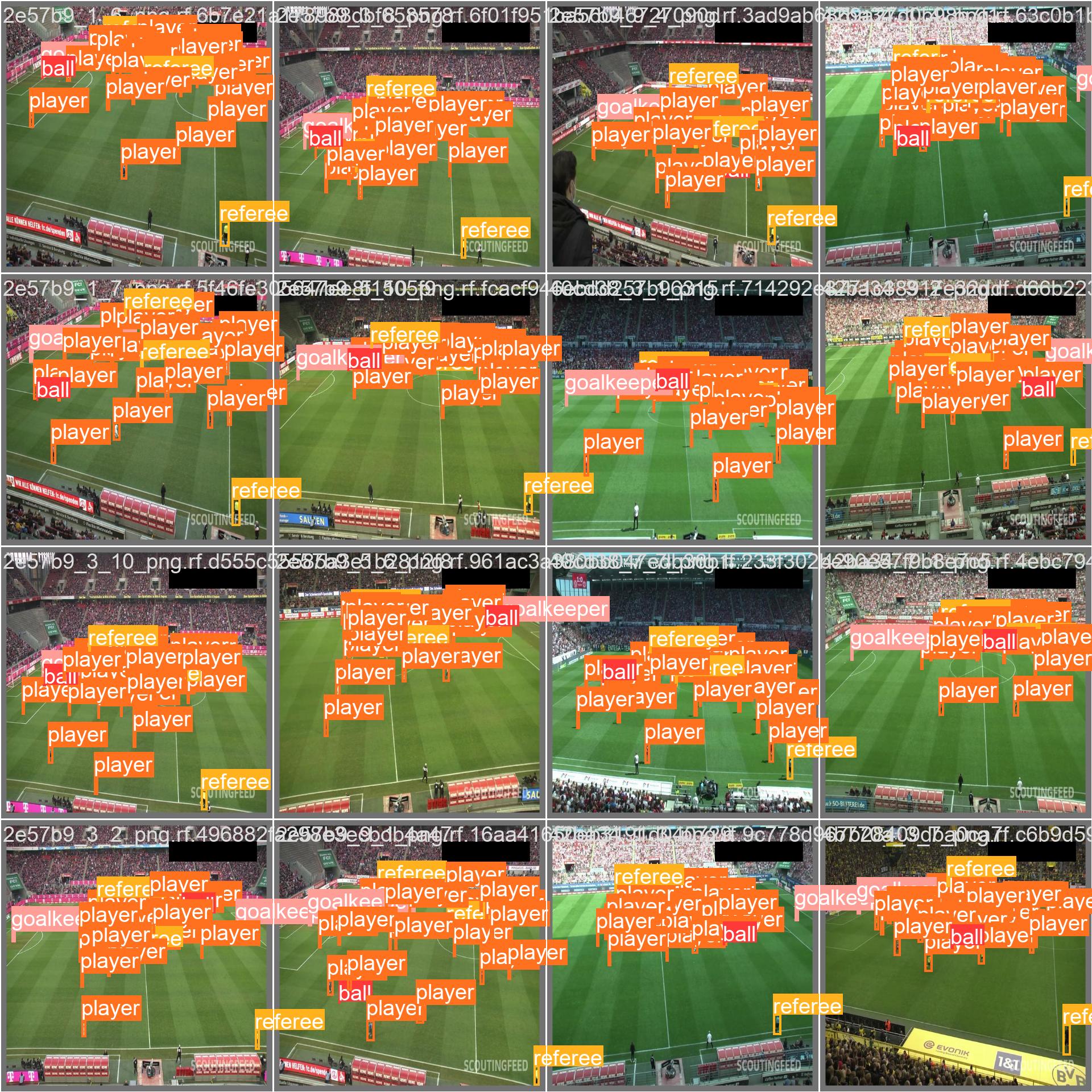

训练结果

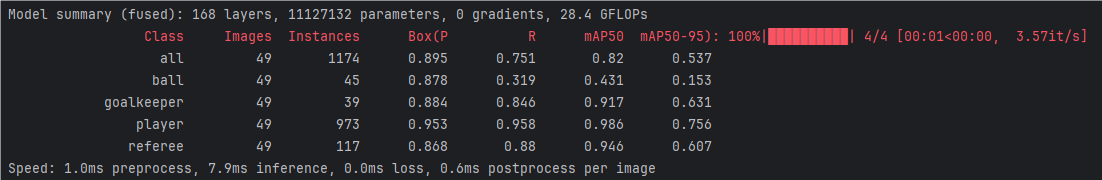

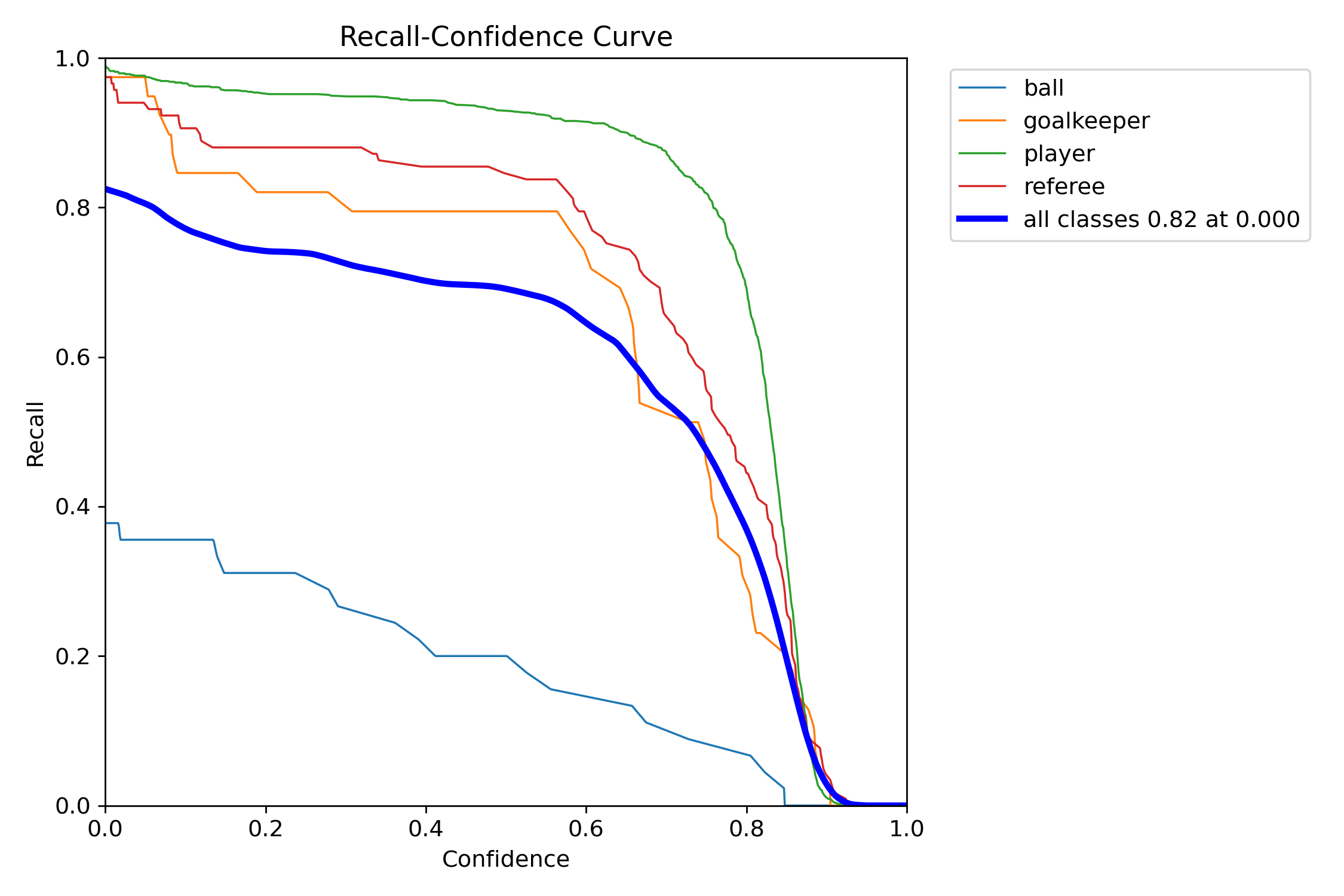

总体表现评估

模型规模：

• 168层，1112万参数，28.4 GFLOPs → 属于轻量级模型（类似YOLOv8m或更小），适合实时检测。

整体指标（mAP50）：0.82 → 表现良好，但在足球场景中仍有提升空间。

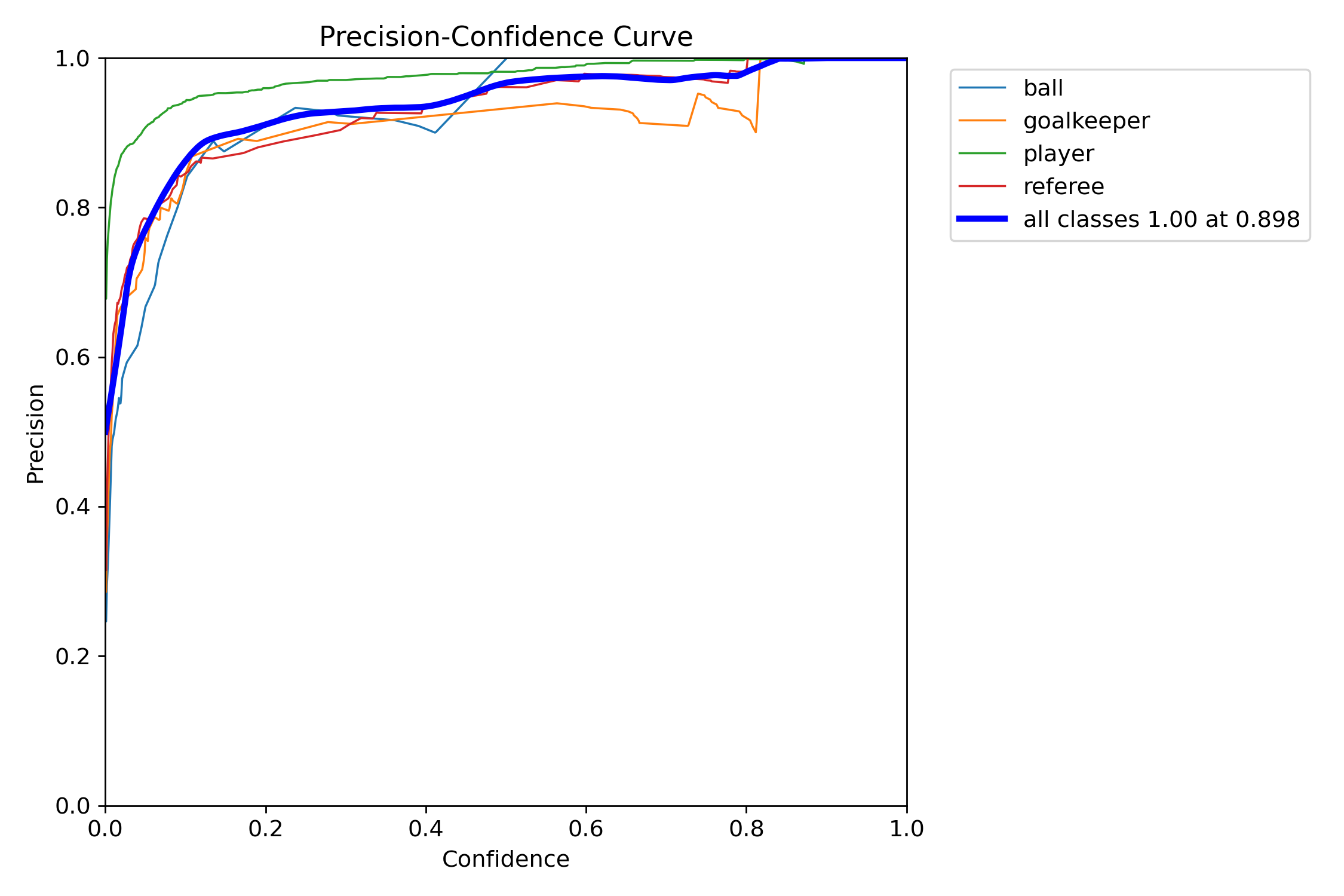

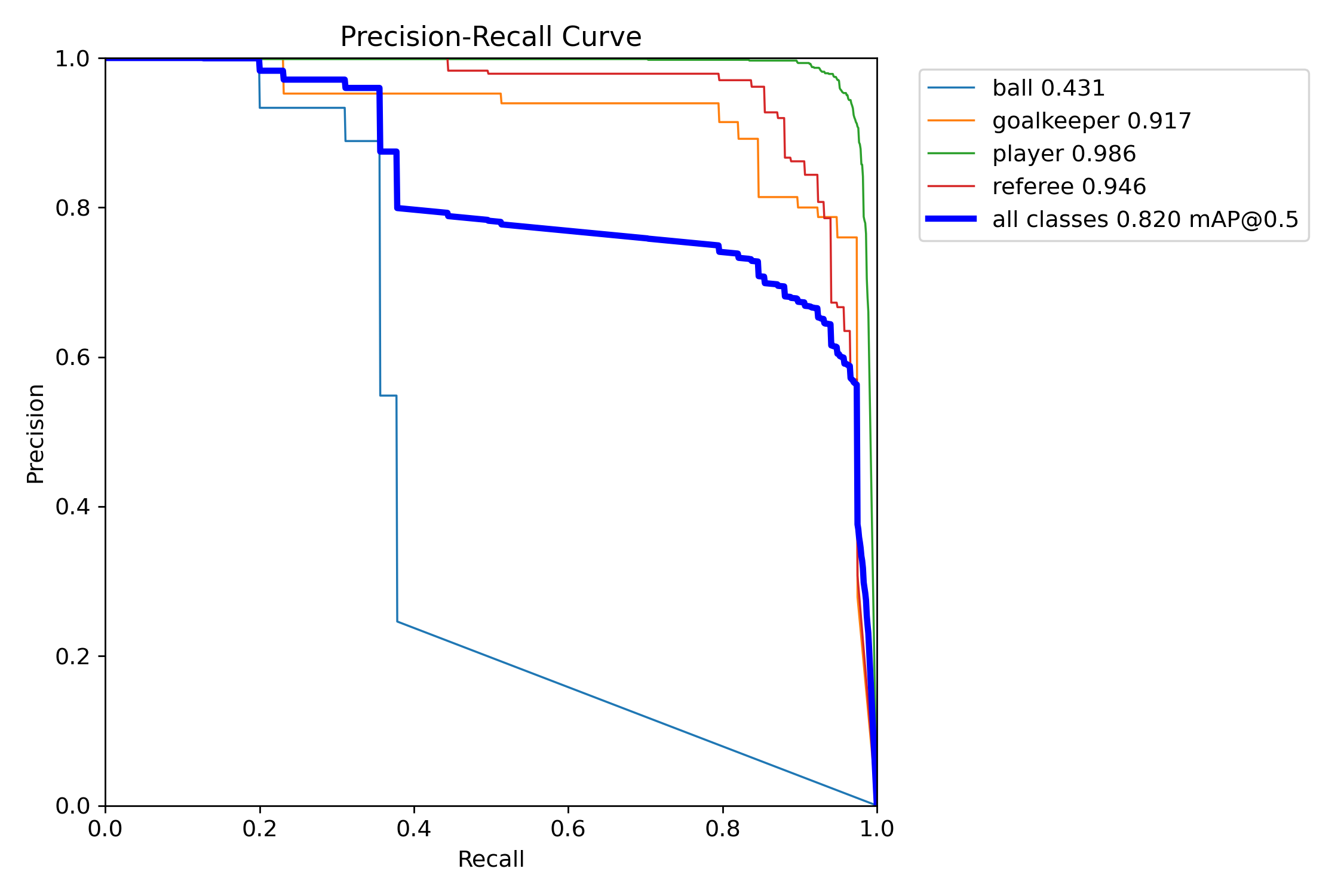

各类别检测性能

类别	精确率(P)	召回率(R)	mAP50	mAP50-95	评价
player	0.953	0.958	0.986	0.756	优秀
referee	0.868	0.88	0.946	0.607	良好
goalkeeper	0.884	0.846	0.917	0.631	良好
ball	0.878	0.319	0.431	0.153	很差

关键问题：足球(ball)检测极差，召回率仅31.9%，大量漏检。

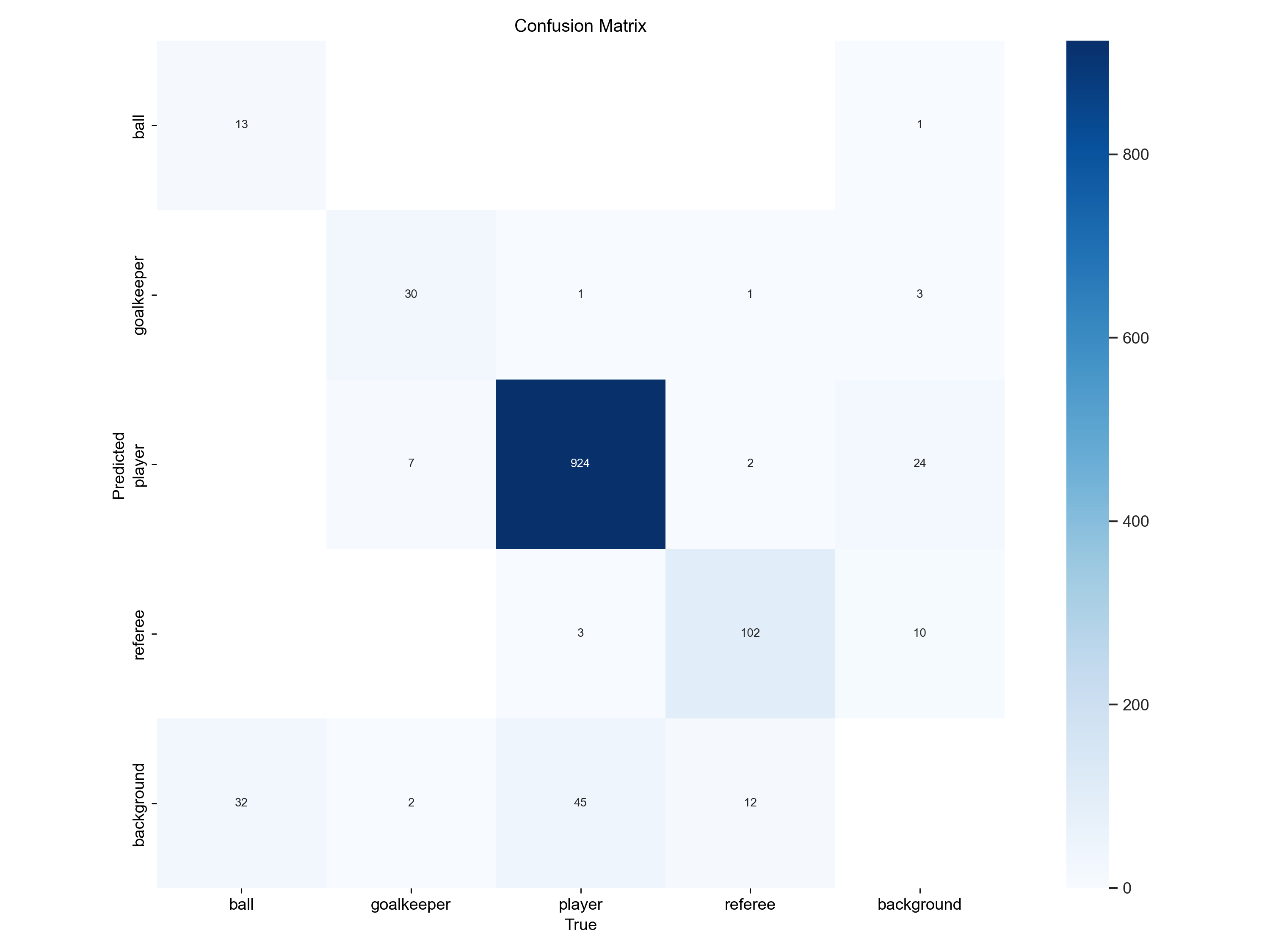

混淆矩阵分析

从 confusion_matrix_normalized.png 看：

• ball：仅29%正确，大量被误检为背景(87%)、player(77%)、referee(95%)

• goalkeeper：63%被误认为背景

• player：95%正确

• referee：71%被误认为背景

主要问题：

1. 小目标（球）检测能力严重不足

2. 门将和裁判容易被当成背景

3. 类别间有一定混淆（球被误检为球员/裁判）

训练曲线分析

• train/box_loss：从0.85降至接近0 → 收敛正常

• train/cls_loss：从0.8降至0 → 分类学习良好

• mAP50(B)：最终约0.99（验证集上球员很高）

• mAP50-95(B)：约0.98 → 定位精度较高

常用标注工具

假设您现在准备好进行标注。有几种开源工具可以帮助简化数据标注流程。以下是一些有用的开放标注工具：

Label Studio：一个灵活的工具，支持各种标注任务，并包含用于管理项目和质量控制的功能。 CVAT：一个强大的工具，支持各种标注格式和可定制的工作流程，使其适用于复杂的项目。 Labelme：一个简单易用的工具，可以快速标注带有多边形的图像，非常适合简单的任务。 LabelImg: 一款易于使用的图形图像标注工具，特别适合以 YOLO 格式创建边界框标注。

这些开源工具经济实惠，并提供一系列功能来满足不同的标注需求。

界面核心代码：
