嘿，各位技术爱好者们！今天咱们来深入探讨一下超有趣的电池控制模型相关的内容，这里面包含了充放电策略、BMS（电池管理系统）、SOC（荷电状态）以及傅里叶分析等关键技术点。

BMS管理模型

BMS就像是电池的超级管家，它要做的事情可多啦，其中SOC控制策略就是重中之重。SOC代表着电池还剩下多少“电量家底”，准确地监测和控制SOC对电池的性能和寿命都至关重要。

比如说，在Python里，我们可以简单模拟一个SOC的监测代码：

# 假设初始SOC为50%
soc = 0.5

# 定义充电函数
def charge(charge_rate, time):
    global soc
    # 简单计算充电后的SOC，这里假设充电效率为100%
    soc = soc + charge_rate * time
    if soc > 1:
        soc = 1
    return soc

# 定义放电函数
def discharge(discharge_rate, time):
    global soc
    # 简单计算放电后的SOC
    soc = soc - discharge_rate * time
    if soc < 0:
        soc = 0
    return soc

在这段代码里，我们通过charge和discharge函数分别模拟了电池的充电和放电过程。每次充电或放电，SOC都会根据设定的速率和时间进行相应变化，并且保证SOC不会超过1（满电）或低于0（没电）。

电池充放电控制策略

电池充放电控制策略是确保电池安全、高效运行的关键。这涉及到很多因素，比如根据电池当前的SOC状态来调整充放电电流。

电池控制模型/充放电策略/BMS/SOC/傅里叶分析 附赠详细注释和运行说明 BMS管理模型 包含SOC控制策略 电池充放电控制策略 电池参数状态电流峰值电压及SOC监控 含运行界面可以对仿真参数进行设置，傅里叶分析、海塞矩阵设置同时可以通过运行界面对输出进行监控，可以生成报告 打开，直接运行即可，参数直接在模型中进行调节

以一个简单的基于SOC的充电控制逻辑为例，还是用Python代码：

# 假设电池最大充电电流为10A
max_charge_current = 10

def charge_control(soc):
    if soc < 0.2:
        charge_current = max_charge_current
    elif soc < 0.8:
        charge_current = max_charge_current * 0.5
    else:
        charge_current = max_charge_current * 0.1
    return charge_current

这段代码根据SOC的值来动态调整充电电流。当SOC较低（小于0.2）时，采用最大充电电流快速充电；当SOC处于中等水平（0.2到0.8之间），降低充电电流到最大电流的一半；而当SOC较高（大于0.8），进一步降低充电电流，以保护电池并防止过充。

电池参数状态监控

我们还需要实时监控电池的参数状态，像电流、峰值电压以及SOC。这有助于我们及时发现电池可能出现的问题。

# 假设实时获取到的电流和电压
current = 5
voltage = 3.7

# 调用之前定义的函数获取当前SOC
soc = charge_control(soc)

print(f"当前电流: {current}A, 当前电压: {voltage}V, 当前SOC: {soc}")

这段代码模拟了实时获取电池电流和电压，并结合之前定义的函数获取当前SOC并打印出来，方便我们随时掌握电池的状态。

运行界面与高级分析功能

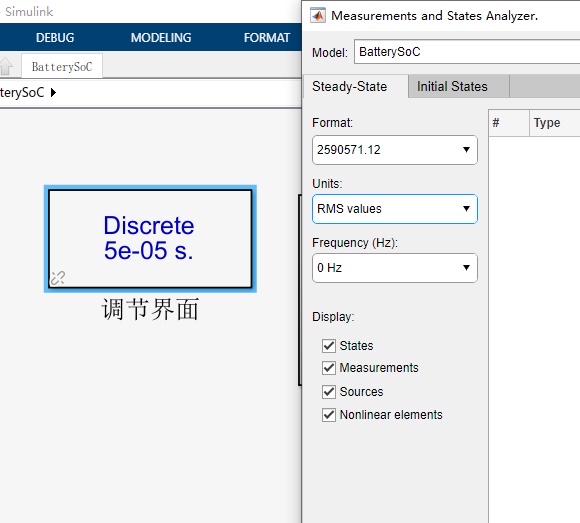

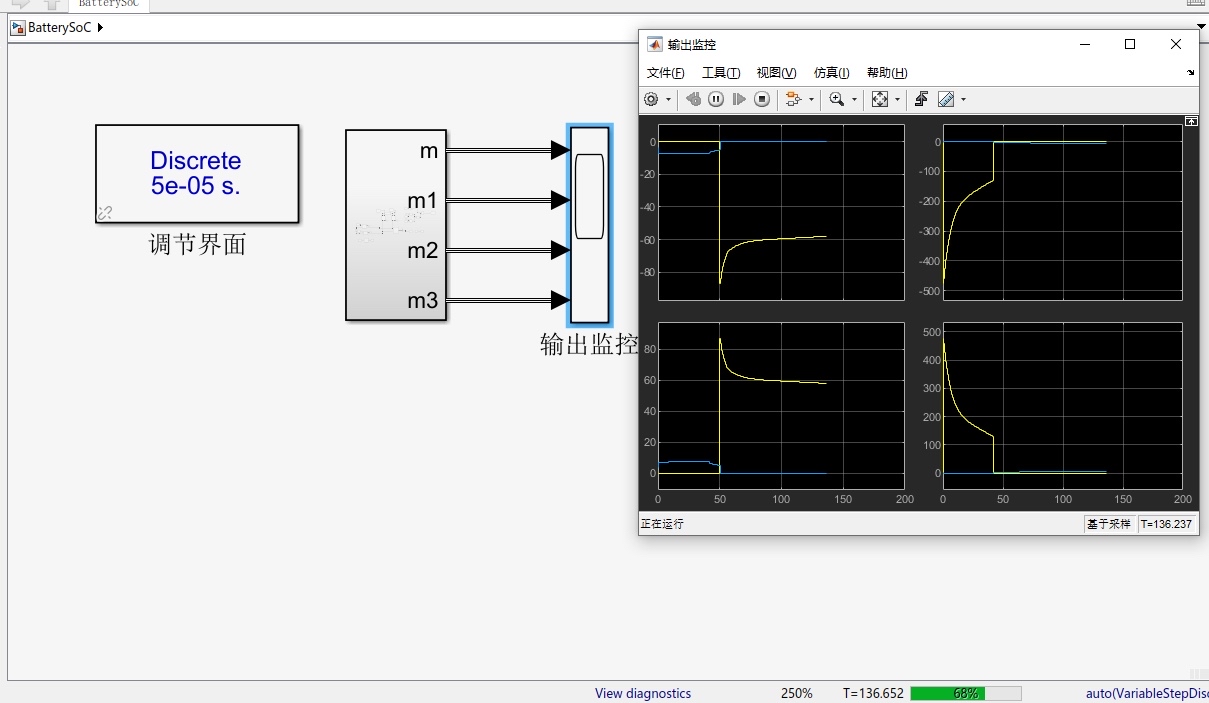

这个电池控制模型还配备了一个超方便的运行界面。在这个界面上，我们可以轻松设置仿真参数，进行傅里叶分析以及海塞矩阵设置，同时还能对输出进行实时监控，最后还能生成报告。

关于傅里叶分析，它在电池领域也有着重要应用。比如说，我们可以对电池充放电过程中的电流或电压信号进行傅里叶分析，来查看其频率成分，从而发现潜在的周期性问题或者异常波动。假设我们有一个电压随时间变化的数据列表voltage_data，可以用Python的numpy和matplotlib库进行简单的傅里叶分析示例：

import numpy as np
import matplotlib.pyplot as plt

# 假设已经获取到电压随时间变化的数据
voltage_data = [3.6, 3.65, 3.7, 3.72, 3.7, 3.68, 3.65, 3.63]
time = np.arange(len(voltage_data))

# 进行傅里叶变换
fft_data = np.fft.fft(voltage_data)
freq = np.fft.fftfreq(len(voltage_data), 1)

# 绘制原始信号
plt.figure(figsize=(12, 6))
plt.subplot(2, 1, 1)
plt.plot(time, voltage_data)
plt.title('原始电压信号')
plt.xlabel('时间')
plt.ylabel('电压(V)')

# 绘制傅里叶变换后的频谱
plt.subplot(2, 1, 2)
plt.plot(freq, np.abs(fft_data))
plt.title('傅里叶变换后的频谱')
plt.xlabel('频率(Hz)')
plt.ylabel('幅值')

plt.tight_layout()
plt.show()

这段代码首先导入了必要的库，然后对假设的电压数据进行傅里叶变换，最后绘制出原始电压信号以及变换后的频谱图。通过频谱图，我们可以直观地看到电压信号中不同频率成分的分布情况。

运行说明

这个模型使用起来非常简单，直接打开就可以运行。如果你想要调节参数，直接在模型里面操作就行啦。这样一来，无论是专业的工程师，还是像我们这样热衷于探索技术的小伙伴，都能轻松上手，深入研究电池控制的奥秘。

希望今天分享的这些内容能让大家对电池控制模型有更深入的了解，也欢迎大家一起交流探讨呀！
