硬件IIC主从机通信机制与工程实现——从原理-＞架构设计-＞代码实现---基于LCM32F067（Cortex M0内核）

IIC（Inter-Integrated Circuit）总线是一种广泛应用于嵌入式系统中的同步串行通信协议，具有布线简单、支持多设备通信以及硬件资源消耗低等特点。本文基于 MCU 硬件 IIC 控制器，设计并实现了一种典型的寄存器映射型 IIC 主从通信系统。系统采用主机—从机结构，从机内部维护寄存器表，通过标准寄存器读写协议完成数据交互。文章首先分析 IIC 总线工作原理与通信时序，然后结合实际工程代码，对主机寄存器访问流程、从机中断驱动机制以及异常处理策略进行了系统分析。进一步通过通信状态机和代码流程图解释系统软件结构。实验结果表明，该系统能够稳定完成连续寄存器读写，并具有良好的可扩展性和工程应用价值。

1 引言

在现代嵌入式系统中，大量外围器件需要与主控制器进行通信，例如温度传感器、EEPROM 存储器、实时时钟以及各种数据采集芯片。为了降低系统复杂度，工业界广泛采用串行通信总线。IIC 总线因其结构简单、可靠性高而成为最常用的通信接口之一。

IIC 总线最初由 Philips 公司提出，其设计目标是实现芯片之间的短距离通信。与 SPI 等总线相比，IIC 仅需要两条信号线即可实现多设备通信，因此特别适合资源受限的嵌入式系统。

在实际工程中，大多数 IIC 设备都采用 寄存器映射通信模型。主机首先发送寄存器地址，然后进行数据读写操作。典型应用包括：

EEPROM 存储器
温度传感器
RTC 实时时钟
ADC/DAC 芯片

本文通过一个 MCU 硬件 IIC 控制器实现完整的主从通信系统，其中：

主机负责寄存器访问
从机维护寄存器表
通信遵循标准寄存器访问协议

该系统能够很好地模拟真实 IIC 外设的通信方式。

2 IIC 总线原理

2.1 IIC 总线结构

IIC 总线由两条信号线构成：

信号线	功能
SCL	时钟线
SDA	数据线

IIC 总线采用 开漏（Open-Drain）输出结构，所有设备共享总线，并通过上拉电阻维持高电平。

这种设计具有两个重要特点：

支持多设备并联
避免总线冲突

在代码实现中，GPIO 被配置为：

复用模式
开漏输出
上拉电阻

3 IIC 基本通信时序

3.1 IIC 总线基本时序

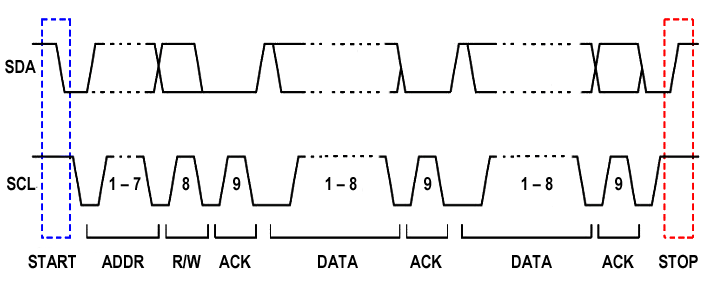

Understanding I2C Errors Dev Center

IIC 通信由以下几个基本元素构成：

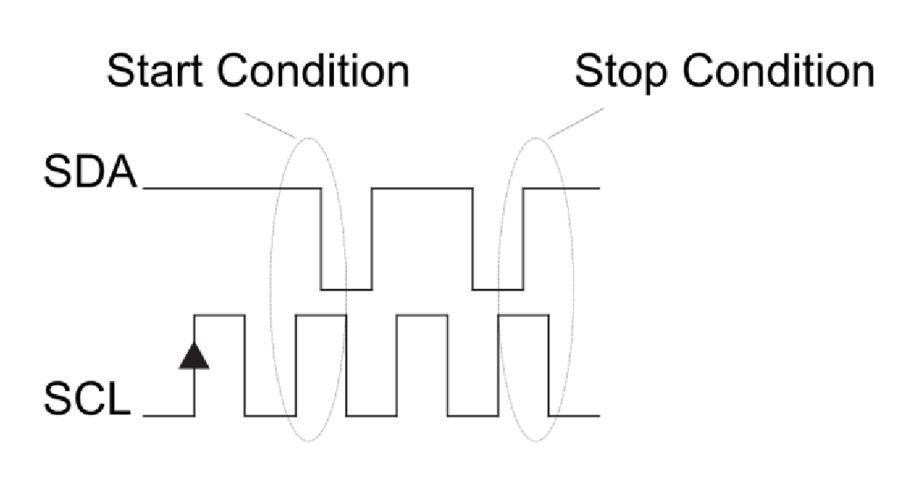

1 起始条件（START）

当 SCL 为高电平时 SDA 从高变低，表示通信开始。

2 停止条件（STOP）

当 SCL 为高电平时 SDA 从低变高，表示通信结束。

3 数据传输

每个数据字节包含 8 位数据。

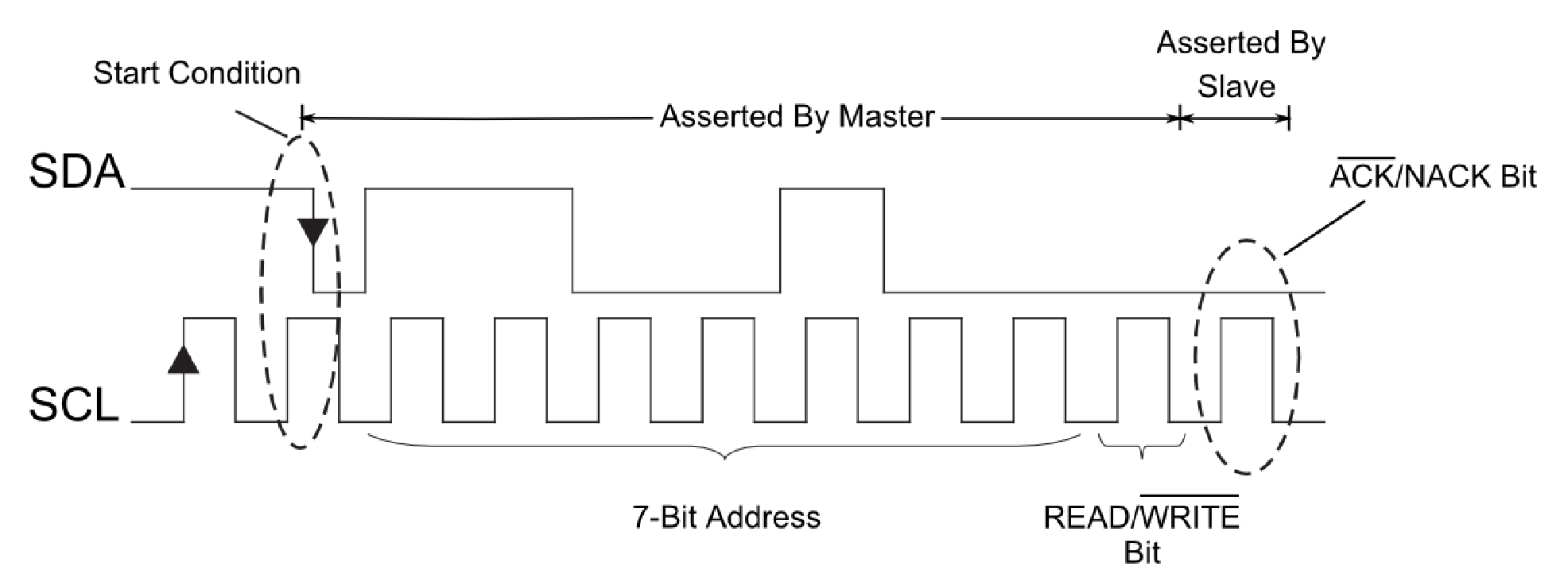

4 应答信号

第 9 个时钟周期用于 ACK。

SDA = 0 → ACK
SDA = 1 → NACK

4 Hardware_IIC 说明文档

4.1 文件说明

本目录现在包含两份 IIC 示例源码：

Master_IIC.c
Slaver_IIC.c

两者配套使用，实现的是一个最小可用的“寄存器表型”I2C 主从通信模型。

此工程中的主机和从机的源代码从百度网盘中获取：

链接: https://pan.baidu.com/s/1q-m_srDCGYbLuIwx9PgKyg?pwd=2p45 提取码: 2p45

这个模型的特点是：

主机先写 1 个寄存器地址。
如果后面继续写数据，则从该地址开始顺序写入从机寄存器表。
如果后面改为读操作，则从该地址开始顺序读取从机寄存器表。
从机内部维护一个 RegisterMap[] 数组，主机看到的“寄存器”本质上就是这个数组。

4.2 当前工程协议约定

4.2.1 从机地址

当前从机地址：0x28
地址类型：7 位地址

这个地址已经避开了 I2C 保留地址区，适合工程使用。

4.2.2 从机寄存器空间

从机内部定义了：

RegisterMap[32]

也就是提供了 32 个逻辑寄存器，地址范围为：

0x00 ~ 0x1F

4.2.3 主机演示访问范围

当前主机示例每次都访问：

起始寄存器：0x00
连续长度：8 字节

因此主机每轮的动作是：

向从机 0x28 的 0x00 开始位置写入 8 字节。
再从从机 0x28 的 0x00 开始位置读回 8 字节。
通过串口打印读回结果。

4.3 主机侧工作原理

4.3.1 主机初始化做了什么

Master_IIC.c 中主机初始化主要做了以下几件事：

打开 GPIOA/GPIOB/USART0/I2C0 时钟。
把 PA9/PA10 配置为 I2C 复用功能。
把 I2C 引脚输出类型改为开漏 GPIO_OType_OD。
初始化 USART0，作为调试串口。
初始化 I2C0 为主机模式。
设置 I2C 速率为 100kHz。
显式打开 RESTEN，允许主机发送 repeated START。

这里最关键的一点是 repeated START，因为“写寄存器地址后立即读数据”正是大多数寄存器型器件的标准访问方式。

4.3.2 主机写寄存器流程

主机函数：

I2C_MasterWriteRegisters()

对应的总线时序是：

START
SlaveAddr + W
RegisterAddr
Data0
Data1
...
DataN
STOP

函数内部逻辑如下：

先等待 I2C 总线空闲。
把目标从机地址写入 TAR。
向 DATACMD 先写 1 个寄存器地址字节。
再顺序写入数据字节。
最后 1 个字节附加 STOP 位。
等待硬件真正发送完成并返回空闲。

4.3.3 主机读寄存器流程

主机函数：

I2C_MasterReadRegisters()

对应总线时序是：

START
SlaveAddr + W
RegisterAddr
RESTART
SlaveAddr + R
Read0
Read1
...
ReadN
NACK
STOP

要注意，这个芯片的 I2C 读不是“直接读寄存器就能拿到总线数据”，而是：

先向 DATACMD 写“读命令”。
硬件收到该命令后才去总线上发起读。
数据回来后放进 RX FIFO。
CPU 再从 RX FIFO 里把数据取出来。

所以代码里的本质动作是：

先发 1 个写命令，把寄存器地址送给从机。
再发若干个 CMD=1 的读命令。
第一条读命令带 RESTART。
最后一条读命令带 STOP。
再从 RX FIFO 逐字节取走读回数据。

4.3.4 主机为什么要做超时和 ABRT 检查

示例版最容易出问题的地方，是所有等待都可能无限死循环。

工程版里加入了：

I2C_TIMEOUT_COUNT
I2C_MasterWaitStatus()
I2C_MasterCheckAbort()
I2C_MasterAbortTransfer()

这样做的意义是：

如果从机没应答，不会永远卡死。
如果地址或数据被 NACK，可以通过 TX_ABRT_SOURCE 看到具体原因。
如果总线状态异常，可以主动请求 ABORT，减少死锁概率。

4.4 从机侧工作原理

4.4.1 从机初始化做了什么

Slaver_IIC.c 中从机初始化做了以下配置：

初始化 I2C0 为纯从机模式。
设置从机地址为 0x28。
使用 7 位地址格式。
打开 RX_FULL / RD_REQ / RX_DONE / STOP_DET / TX_ABRT / RX_OVER 中断。
设置 FIFO 阈值为 0。
允许 RX FIFO 满时保持总线。

这些配置使得从机更像真实外设：

写操作能及时取数。
读操作能及时准备回送数据。
异常路径有状态可查。

4.4.2 从机如何识别“寄存器地址字节”

从机使用了手册里的 FDB 机制。

手册定义：

在从机接收模式下，地址后的第 1 个数据字节，DATACMD.FDB = 1

工程版代码把这个字节解释为：

当前寄存器地址

也就是：

主机写：
START + 0x28(W) + 0x05 + 0xAA + 0xBB + STOP

从机理解为：
0x05 是寄存器地址
0xAA 写入寄存器 0x05
0xBB 写入寄存器 0x06

这就是寄存器型设备的典型行为。

4.4.3 从机写事务如何处理

从机接收写事务时，ISR 中首先不断把 RX FIFO 清空：

while (RFNF)
    读 1 个字节
    交给 Slave_ProcessReceivedByte()

Slave_ProcessReceivedByte() 内部规则如下：

如果 FDB=1，把这个字节当成寄存器地址。
如果 FDB=0，把这个字节写入当前寄存器。
每写 1 个数据字节，当前寄存器地址自动递增。
同时把前 8 个数据保存到 LastWriteShadow[]，便于主循环打印。

当总线收到 STOP 时：

ISR 进入 STOP_DET 分支。
把这笔写事务长度保存到 LastWriteLength。
把 WriteFrameReady 置 1。
主循环看到这个标志后，再统一打印。

所以对从机来说，真正的“一帧写事务结束”判据是：

STOP_DET

而不是某个固定长度，也不是“读到了某个特殊字节值”。

4.4.4 从机读事务如何处理

当主机改为读从机时，硬件会产生：

RD_REQ

这表示：

主机正在向从机请求数据；
如果从机 TX FIFO 里没有数据，硬件会保持 SCL 为低，等待软件装数。

工程版中，ISR 在 RD_REQ 分支里会做：

如果是本轮读事务的第一次请求，记录 TxStartRegister = CurrentRegister。
调用 Slave_FillTxFifo()。
把当前寄存器开始的内容顺序装入 TX FIFO。
清除 RD_REQ，让硬件释放时钟继续发送。

也就是说，从机发送的数据来源于：

RegisterMap[CurrentRegister]
RegisterMap[CurrentRegister + 1]
RegisterMap[CurrentRegister + 2]
...

4.4.5 为什么正常读完也可能出现 TX_ABRT

这一点最容易被误解。

在这个 I2C 控制器里，从机发数据时，如果：

预先装入了多于主机真正需要的字节；
主机在读完最后 1 个字节后返回 NACK；
硬件会把 TX FIFO 中剩余未发字节 flush 掉；
同时置位 TX_ABRT

所以：

TX_ABRT 不一定意味着“真正错误”
很可能只是“主机正常读完，本次剩余待发数据被控制器清空”

工程版因此专门做了 Slave_OnTxAbort()：

读取 TX_ABRT_SOURCE
读取 TX_FLUSH_CNT
计算主机真正读走了多少字节
把 CurrentRegister 推进到下次应该继续读的位置
对“正常 flush 型结束”不重复当成严重错误上报

这一步非常关键，否则从机寄存器读指针会乱。

4.5 主从交互完整流程

4.5.1 写事务流程

以主机写 8 字节到从机 0x00 开始为例：

主机：
START
0x28 + W
0x00
0x10
0x11
0x12
0x13
0x14
0x15
0x16
0x17
STOP

从机内部流程：

收到地址匹配后进入从机接收状态。
收到首字节 0x00，且 FDB=1：
- 解释成寄存器地址；
- CurrentRegister = 0x00
收到后续 8 个普通字节：
- 0x10 -> RegisterMap[0x00]
- 0x11 -> RegisterMap[0x01]
- ...
- 0x17 -> RegisterMap[0x07]
收到 STOP_DET：
- 保存本次写入长度；
- 通知主循环打印。

主循环最后会打印类似：

write reg 0x00 len 0x08 data 10 11 12 13 14 15 16 17

4.5.2 读事务流程

以主机从从机 0x00 开始读 8 字节为例：

主机：
START
0x28 + W
0x00
RESTART
0x28 + R
读 8 字节
NACK
STOP

从机内部流程：

主机先用写方向发 0x00：
- 从机收到首字节 0x00；
- CurrentRegister = 0x00
主机发 repeated START，再切换为读方向。
从机收到 RD_REQ：
- 以 CurrentRegister 为起点；
- 往 TX FIFO 填 RegisterMap[0x00] 开始的数据。
主机连续读走 8 字节。
最后一个字节后主机返回 NACK，并发 STOP。
如果 TX FIFO 还有剩余预装数据，控制器 flush 它们并触发 TX_ABRT。
从机在 Slave_OnTxAbort() 中根据 flush 数量推算：
- 主机真正拿走了多少字节；
- 下次寄存器读指针应推进到哪里。

4.6 调试时建议关注的现象

4.6.1 串口输出

主机串口应周期性看到：

read: xx xx xx xx xx xx xx xx

从机串口应周期性看到：

write reg 0x00 len 0x08 data xx xx xx xx xx xx xx xx

4.6.2 如果主机打印 write err / read err

优先检查：

主从地址是否一致；
上拉是否存在；
SCL/SDA 是否交叉或接反；
两边 I2C 速率是否合理；
Last_AbortSource 中是否出现 7ADDR_NOACK / TXDATA_NOACK 类来源。

4.6.3 如果从机打印 slave err flags

优先检查：

是否发生 RX_OVER；
主机是否发得太快，但从机 ISR 处理不过来；
是否存在异常时钟、线缆太长或波形质量差的问题。

5. 总结

当前这套代码的核心思想可以概括为两点：

主机按“寄存器地址 + 连续数据”的方式访问从机。
从机把所有读写都映射到内部 RegisterMap[]，并用中断驱动收发。
