模块化多电平换流器，MMC-HVDC直流输电系统，单个桥臂4个子模块（5电平），采用载波移相调制 simulink仿真模型 直流电压4KV，功率等级5MW 换流站1：定直流母线电压控制+定无功功率控制； 换流站2：定有功功率控制+定无功功率控制 二倍频环流抑制控制+子模块电容电压均衡控制 （附参考文献和pi控制器参数计算，内容详实，适合初学者）

在电力传输领域，模块化多电平换流器（MMC） - 高压直流（HVDC）输电系统因其诸多优势而备受关注。今天咱就来深入探讨一个具体配置的MMC - HVDC系统的Simulink仿真模型，这对初学者理解这类系统非常有帮助。

系统基础配置

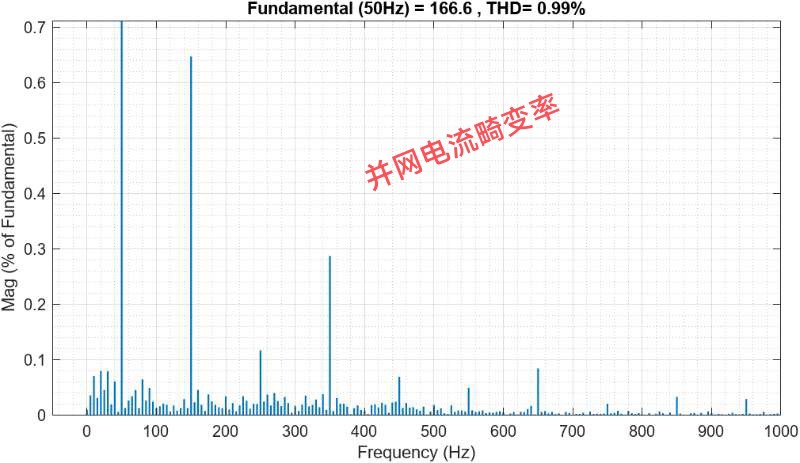

本次研究的MMC - HVDC直流输电系统，单个桥臂采用4个子模块，对应5电平结构。这种设计在实际应用中较为常见，它兼顾了成本与性能。采用载波移相调制方式，这能有效降低输出电压的谐波含量。

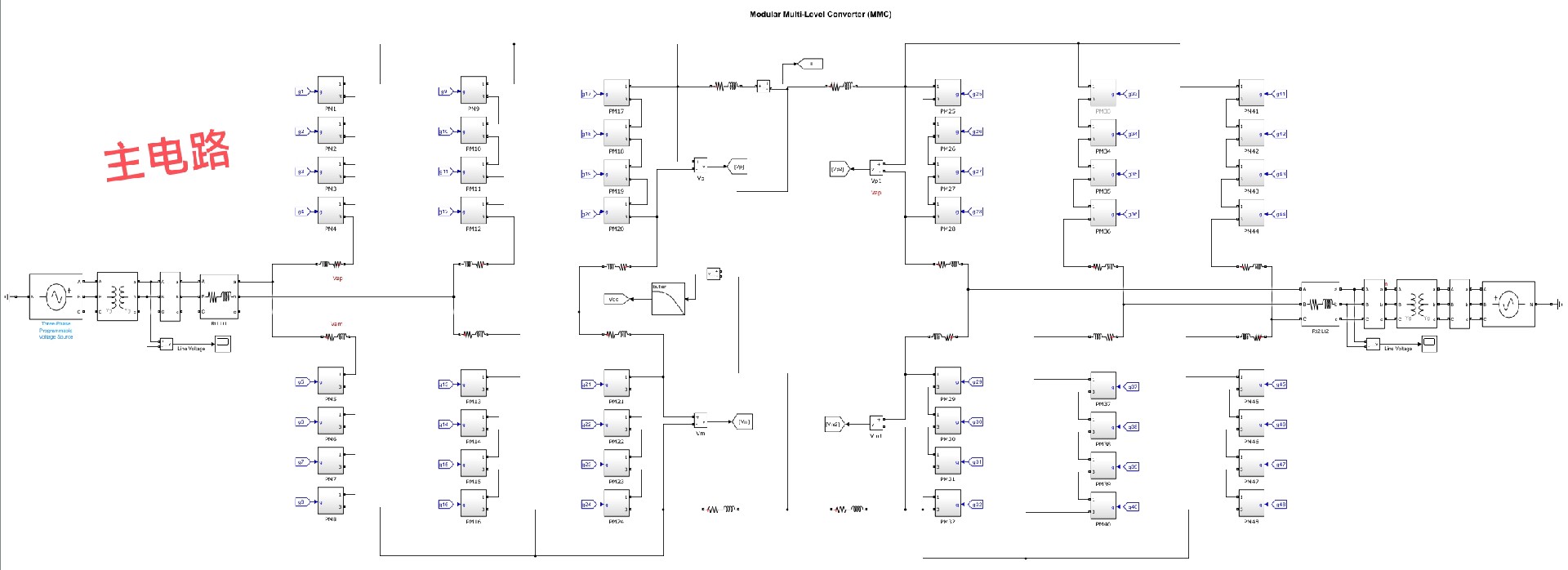

Simulink仿真搭建

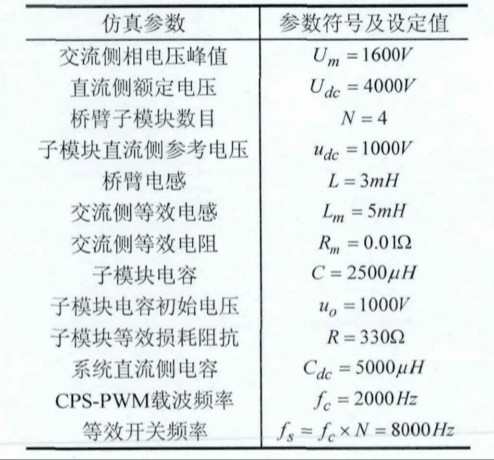

关键参数设定

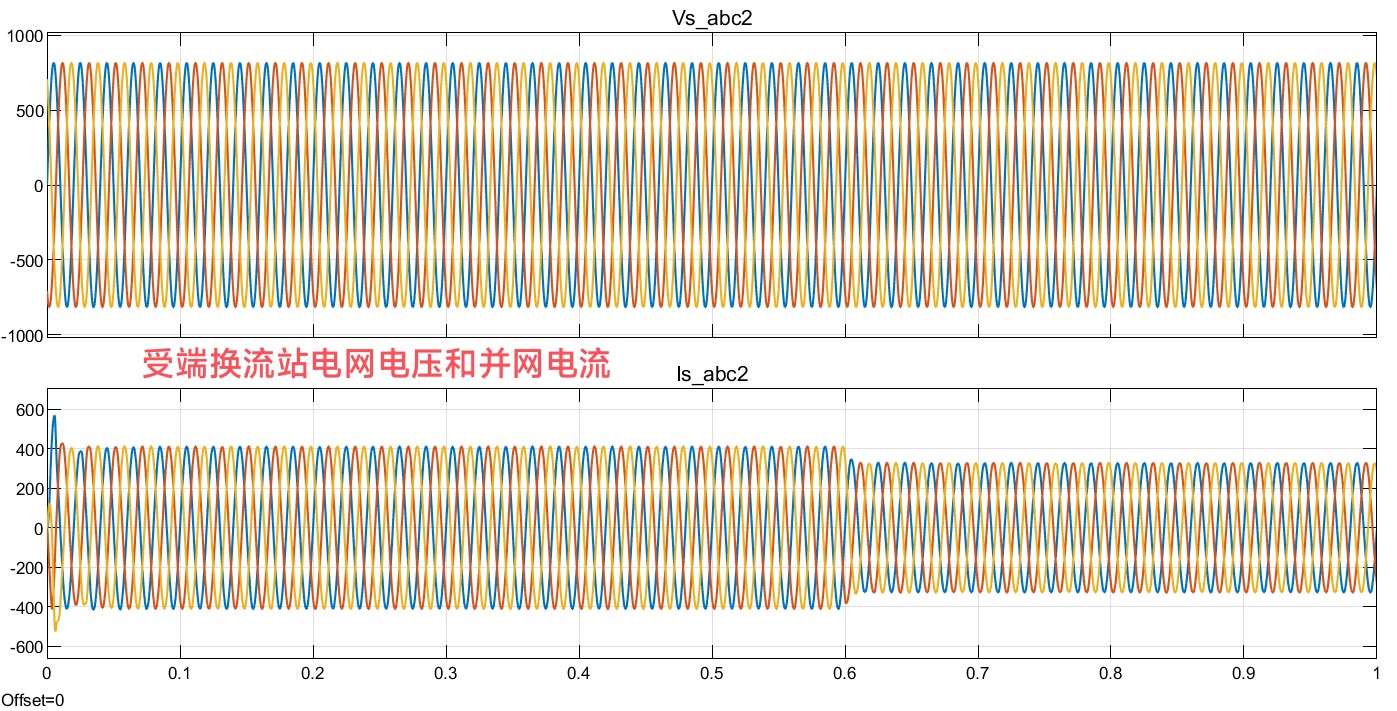

直流电压设置为4KV，功率等级为5MW。如此的参数设定与实际一些中规模的电力传输场景相契合，方便我们在实验室环境下模拟和研究。

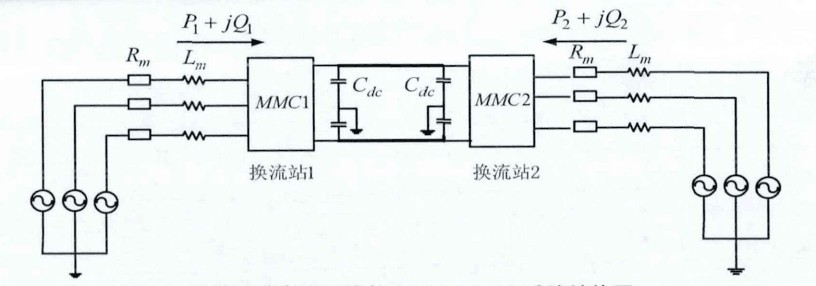

换流站控制策略

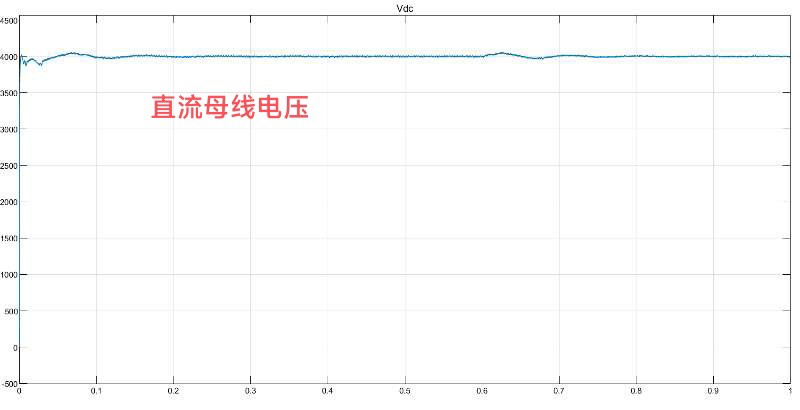

• 换流站1：采用定直流母线电压控制 + 定无功功率控制。定直流母线电压控制确保了直流侧电压的稳定，这对于整个输电系统的可靠运行至关重要。在Simulink中，我们可以通过如下简单的代码框架来理解其实现思路（以Matlab代码示意，实际Simulink用模块搭建逻辑类似）：

% 假设测量得到的直流母线电压为measured_dc_voltage
% 设定的直流母线电压参考值为reference_dc_voltage
error_dc_voltage = reference_dc_voltage - measured_dc_voltage;
% 这里采用简单的比例控制，实际可能是PI或更复杂控制
control_signal = Kp_dc * error_dc_voltage;

这里 Kp_dc 是比例系数，它决定了控制器对电压误差的响应强度。定无功功率控制则维持换流站1与交流系统之间无功功率的稳定交换。

• 换流站2：采用定有功功率控制 + 定无功功率控制。定有功功率控制保障了功率按照预期从一端传输到另一端。同样以简单代码示例：

% 假设测量得到的有功功率为measured_active_power
% 设定的有功功率参考值为reference_active_power
error_active_power = reference_active_power - measured_active_power;
control_signal_active = Kp_active * error_active_power;

其中 Kp_active 是有功功率控制的比例系数。

特殊控制策略

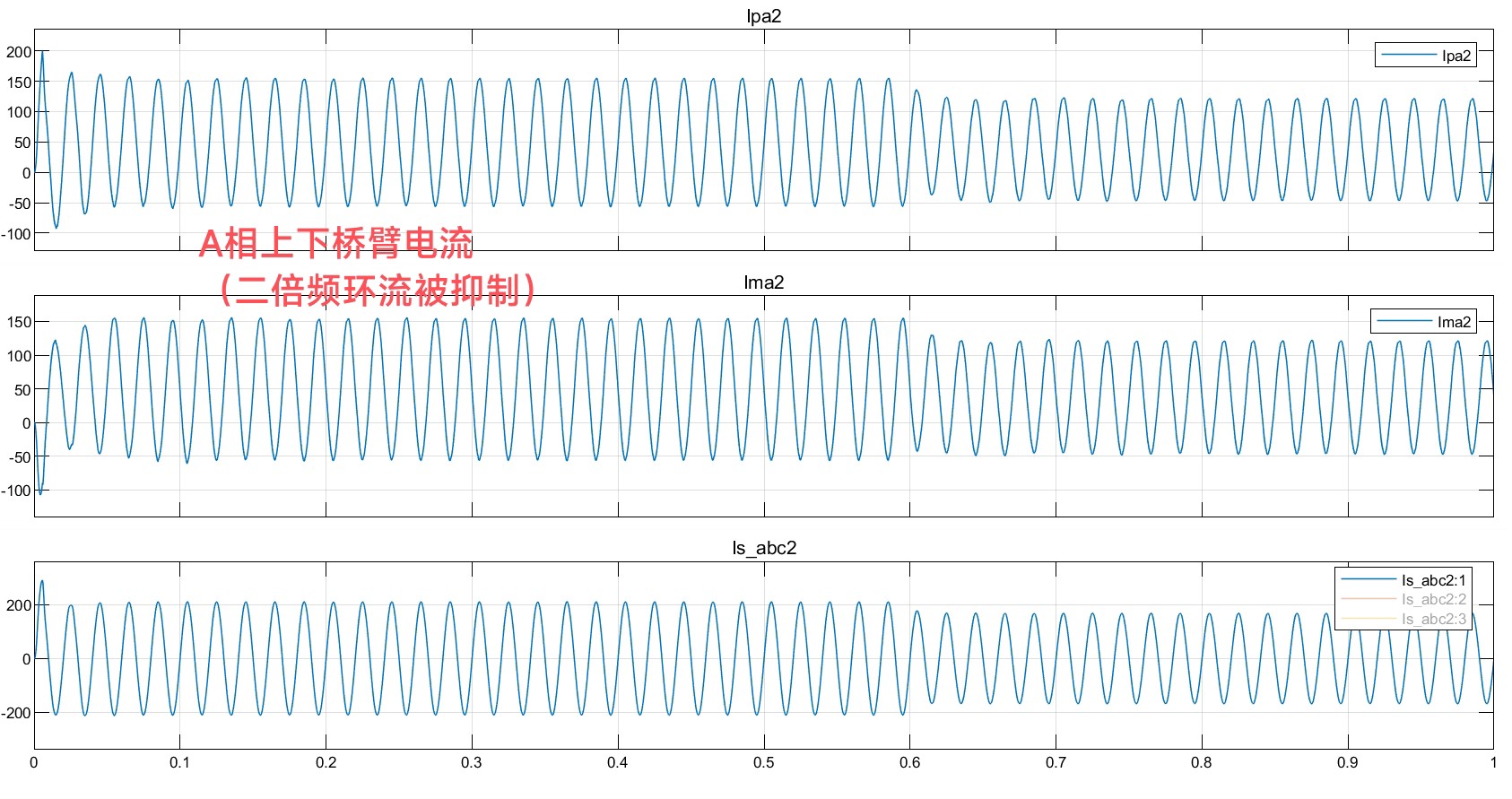

二倍频环流抑制控制

MMC系统中存在二倍频环流，它会增加系统损耗并影响系统性能。通过特定的控制算法来抑制它就尤为重要。比如采用基于零序电压注入的环流抑制方法。在Simulink中搭建相关模块实现此功能，其背后的核心思路类似于：检测桥臂电流中的二倍频分量，然后通过计算生成对应的零序电压注入量，以抵消环流。

% 假设检测到的桥臂电流为arm_current
% 通过傅里叶变换提取二倍频电流分量
[~,double_freq_current] = calculate_frequency_component(arm_current, 2*fundamental_freq);
% 根据二倍频电流分量计算零序电压注入量
zero_seq_voltage = K_circulation * double_freq_current;

这里 K_circulation 是用于调节零序电压注入强度的系数。

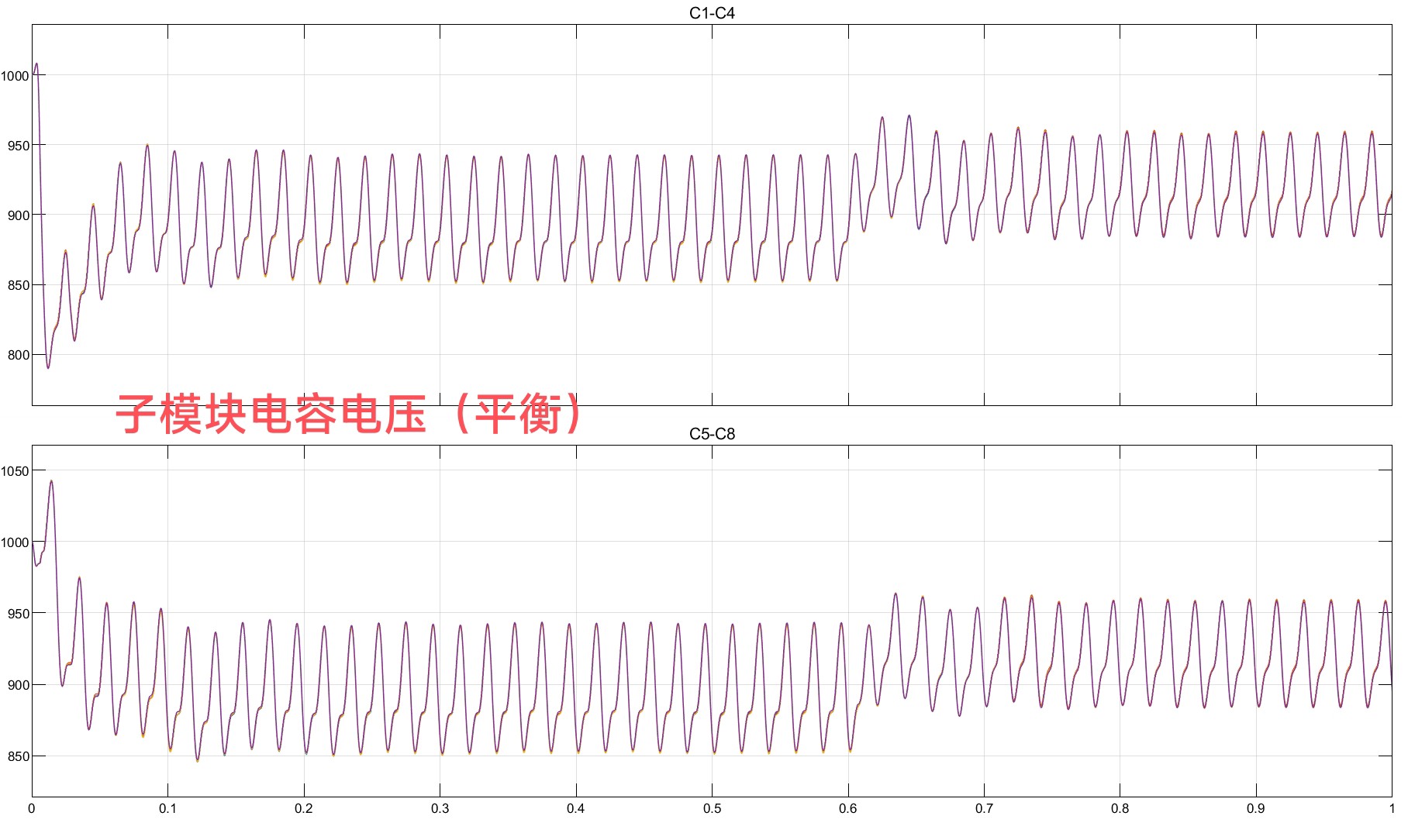

子模块电容电压均衡控制

每个子模块的电容电压均衡是保证MMC正常运行的关键。以最近电平逼近调制为例，在选择投入的子模块时，优先选择电容电压较低的子模块，以实现电容电压的均衡。代码逻辑示意如下：

% 假设所有子模块电容电压存储在数组capacitor_voltages中
[min_voltage_index, ~] = min(capacitor_voltages);
% 选择电容电压最小的子模块投入
selected_submodule = min_voltage_index;

PI控制器参数计算

PI控制器在整个系统控制中起着核心作用。以直流母线电压控制的PI控制器为例，其参数计算通常基于系统的开环传递函数。首先，我们要确定系统的控制对象模型，然后根据期望的闭环响应特性，如带宽、超调量等，来计算比例系数 Kp 和积分系数 Ki。

假设系统的开环传递函数为 G(s)，我们期望的闭环传递函数为 T(s)。通过一些经典控制理论方法，比如极点配置法，可以得到：

\[ Kp = \frac{\omegac}{|G(j\omegac)|} \]

模块化多电平换流器，MMC-HVDC直流输电系统，单个桥臂4个子模块（5电平），采用载波移相调制 simulink仿真模型 直流电压4KV，功率等级5MW 换流站1：定直流母线电压控制+定无功功率控制； 换流站2：定有功功率控制+定无功功率控制 二倍频环流抑制控制+子模块电容电压均衡控制 （附参考文献和pi控制器参数计算，内容详实，适合初学者）

\[ Ki = \omegac \cdot \text{Im}\left\{\frac{1}{G(j\omegac)}\right\} \]

这里 \(\omega_c\) 是期望的截止频率。

参考文献

[1] 《模块化多电平换流器高压直流输电技术》 - 详细介绍了MMC - HVDC的基础理论与实践。

[2] IEEE相关论文《Control Strategies for Modular Multilevel Converters in HVDC Systems》 - 对各类控制策略有深入分析。

希望通过这篇博文，初学者们能对MMC - HVDC直流输电系统的Simulink仿真有更清晰的认识，为进一步深入研究电力传输系统打下基础。
