瑞萨单片机开发教程[一] e2-studio + DAP LINK开发环境搭建

csdn杰哥

795人浏览 · 2026-03-12 17:30:34

csdn杰哥 · 2026-03-12 17:30:34 发布

在这里插入图片描述

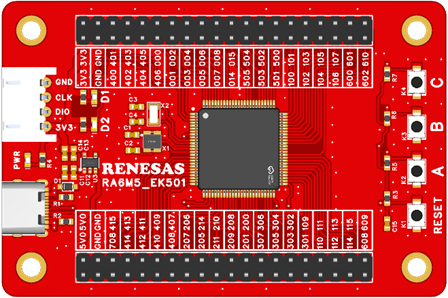

开发板官网（https://www.edevkit.com/）

瑞萨单片机开发教程
瑞萨单片机开发教程[一] e2-studio + DAP LINK开发环境搭建
 瑞萨单片机开发教程[二] Keil/RASC开发环境搭建
瑞萨单片机开发教程[三] GPIO输出–点亮led实验

e2 studio（简称 e2s）是瑞萨电子推出的官方集成开发环境，专为瑞萨微控制器（包括RA系列）开发而设计。它基于成熟的开源Eclipse IDE平台及其强大的C/C++开发工具（CDT）。
e2 studio的核心优势在于其深度集成了瑞萨灵活配置软件包（FSP）——一个专为瑞萨MCU优化的固件库与配置框架。FSP包含了从硬件抽象层、驱动程序到中间件及RTOS的完整软件栈，通过其内置的图形化配置工具（Smart Configurator），可以直观地进行引脚分配，时钟树配置，外设驱动参数设置，中间件（如USB协议栈、文件系统）集成，RTOS（如FreeRTOS）任务管理等。
这种集成显著降低了开发门槛，使开发者能够高效地配置和管理底层硬件资源，将更多精力集中于应用逻辑本身，从而加速复杂嵌入式应用的实现进程。

1 e2-Studio + DAP开发环境搭建

1.1 e2 studio获取

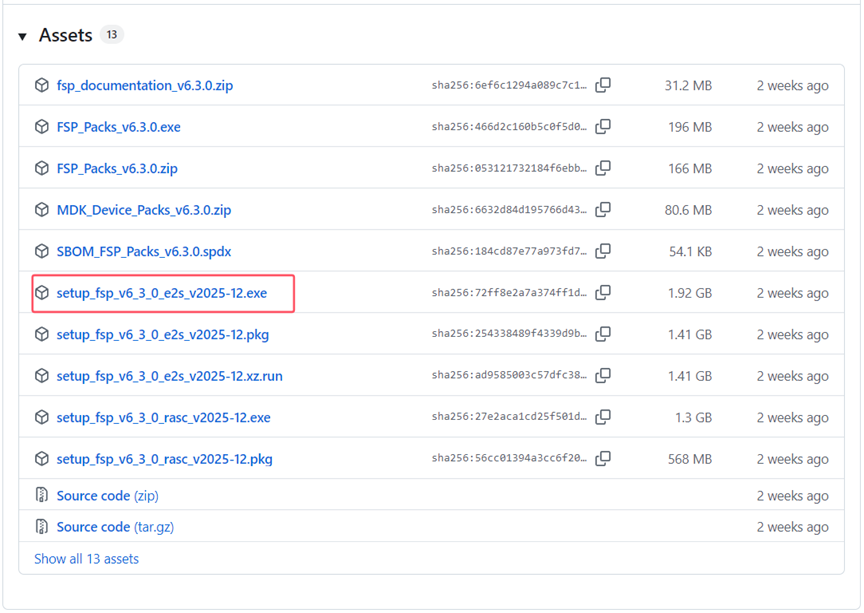

e2 studio 的下载页面选择Assets版本。这里选择的新版本。
在这里插入图片描述

1.2 e2 studio安装

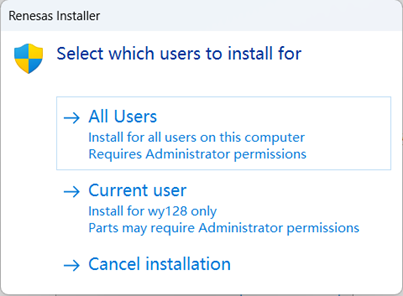

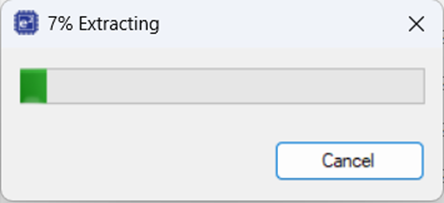

双击运行setup_fsp_v6_3_0_e2s_v2025-12.exe，首先会弹出一个软件内容读取进度条，随后会要求用户选择安装权限。
在这里插入图片描述

选择“All Users”，继续下一步。

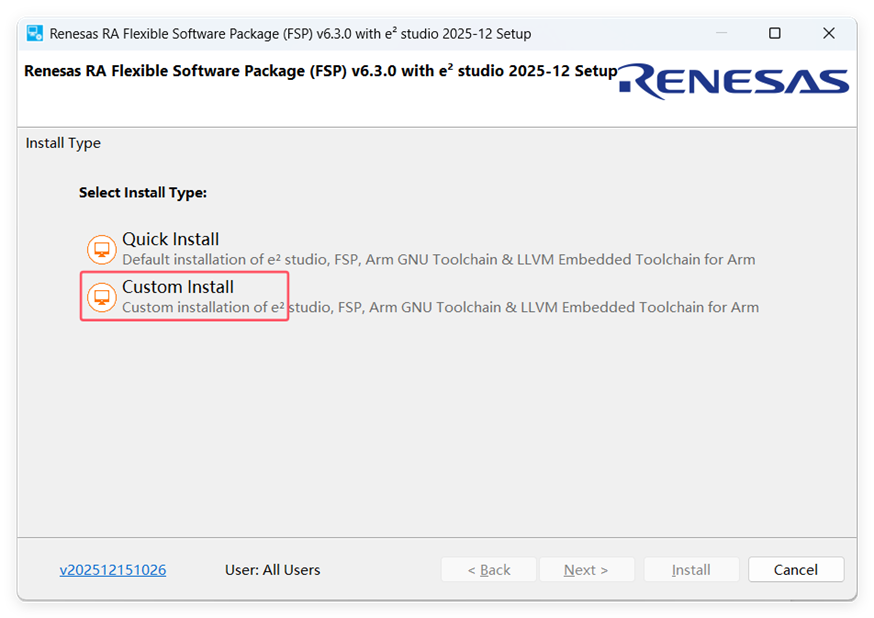

选择“Custom Install”自定义安装模式，点击“Next”下一步。

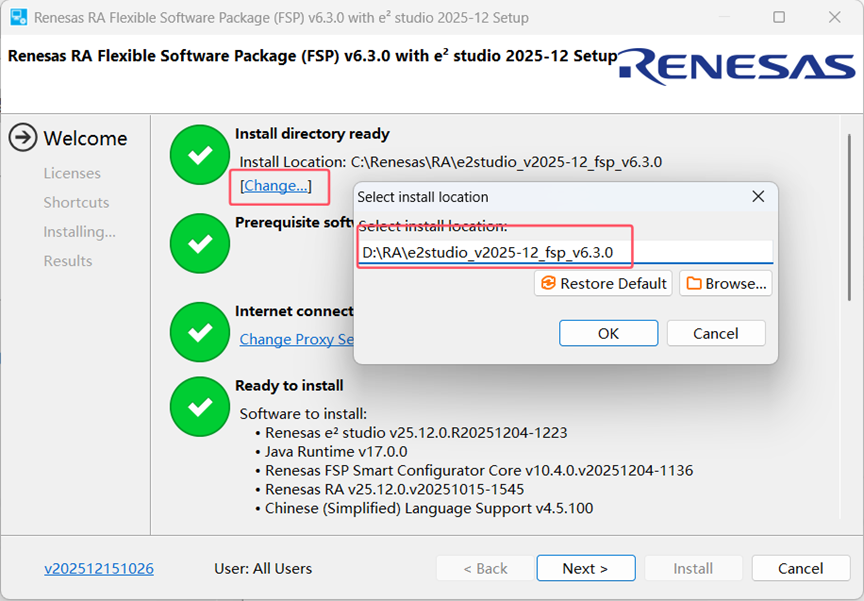

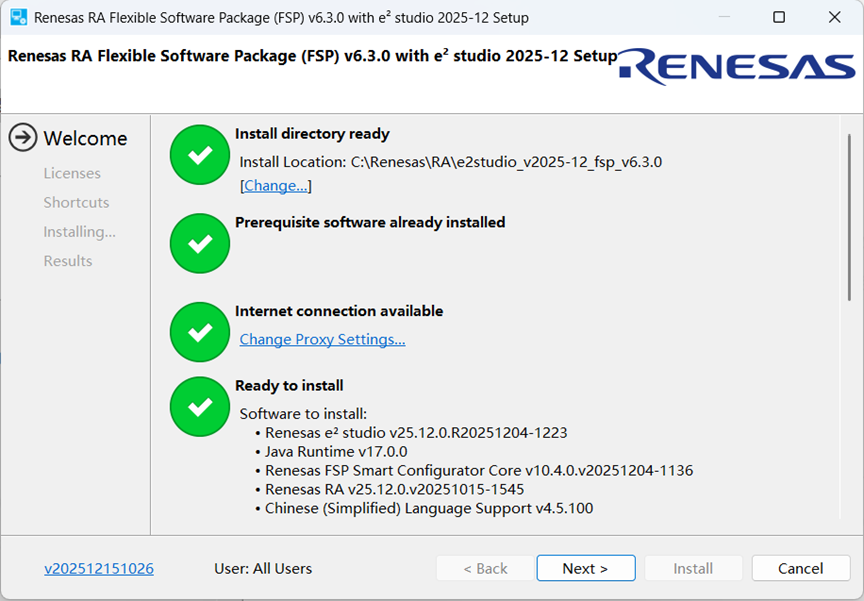

安装软件会扫描当前电脑的环境是否支持安装，支持的话会全部显示绿色✓，这里需要修改下安装路径。

默认安装到C盘,可以选择把软件安装到其他盘，避免占用C盘空间，路径最好不要有中文。
下一步选择中文语言安装包。

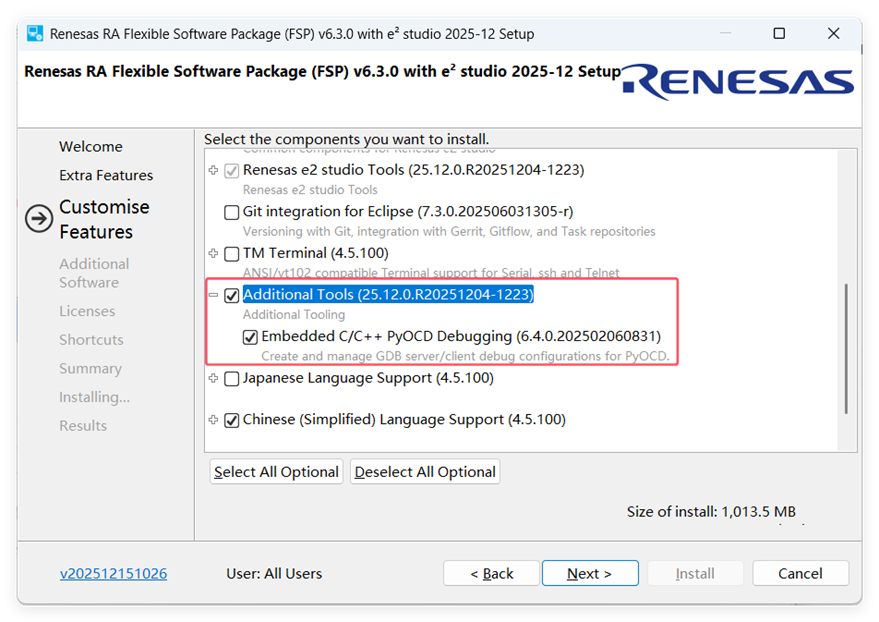

下一步在“Custom Features”界面，注意，一定要勾选如下图“Pyocd debug”，是配置DAP调试需要的安装包。
在这里插入图片描述

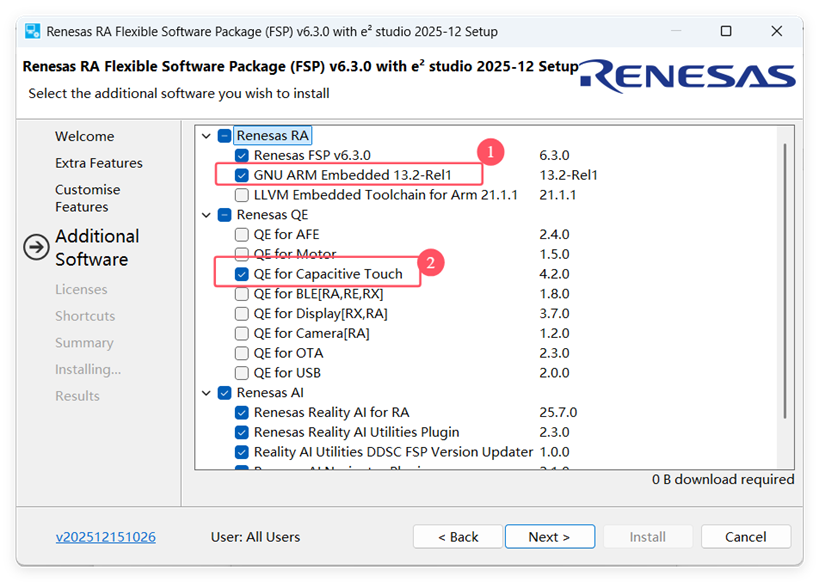

下一步，注意 ① ② 需要勾选。

在这里插入图片描述
下一步，

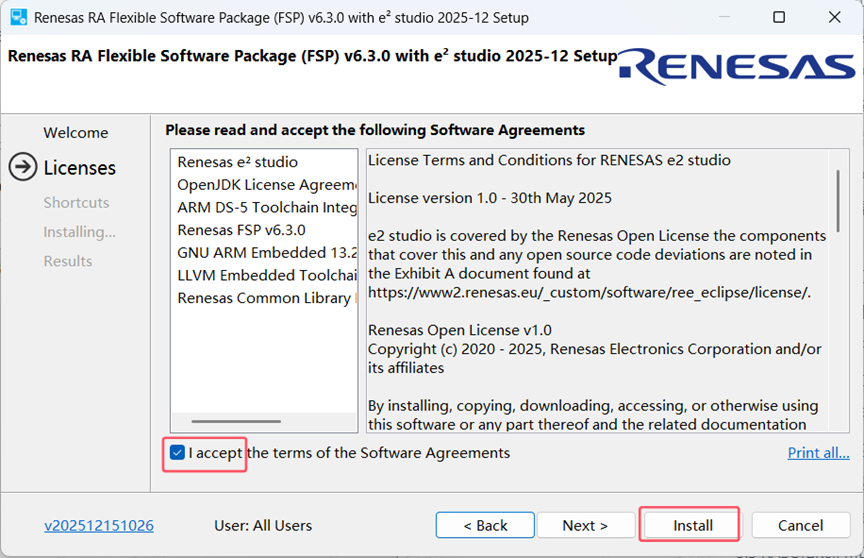

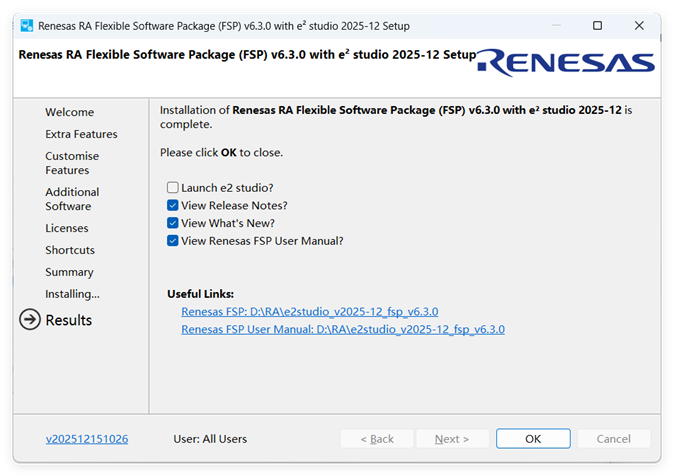

勾选同意协议，选择“Install”开始安装，等待安装完成。
正式安装阶段，耐心等待其安装完成，期间会有一些弹窗询问是否安装或者允许，一定要点击“全选”安装或者允许。

1.3 添加启动快捷方式

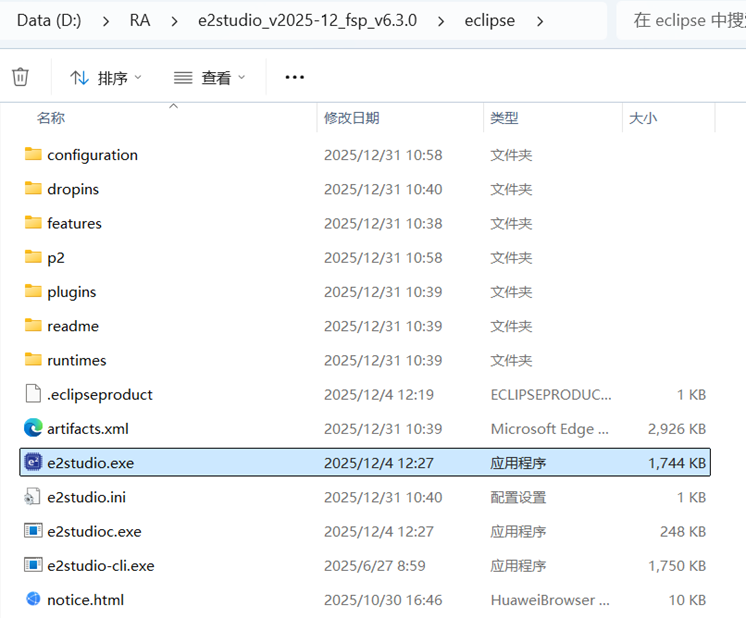

在安装路径下可以找到 e2 studio 的启动程序，发送 e2 studio 快捷方式到桌面上，方便下一次可以直接在电脑桌面上双击图标来快速打开 e2 studio。
在这里插入图片描述

2 e2-Studio新建工程

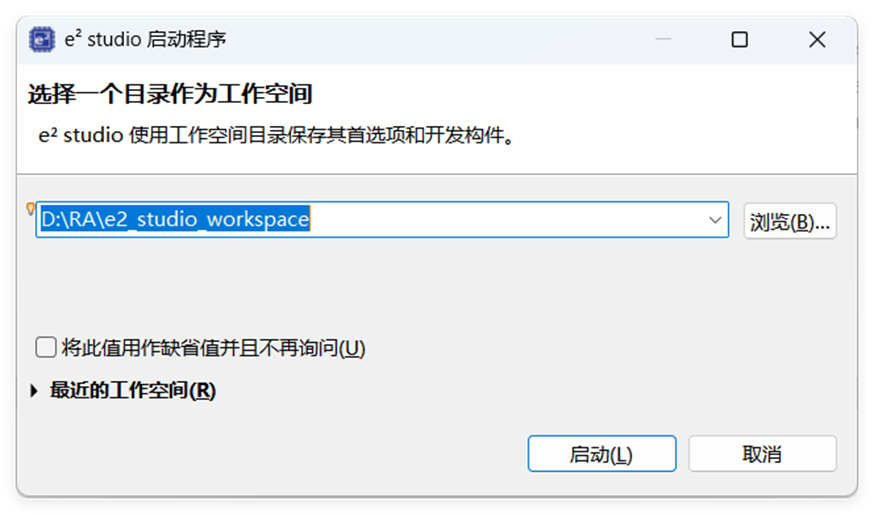

打开 e2 studio 软件，选择一个目录作为工作空间，注意需要全英文路径。
在这里插入图片描述

2.1 新建工程

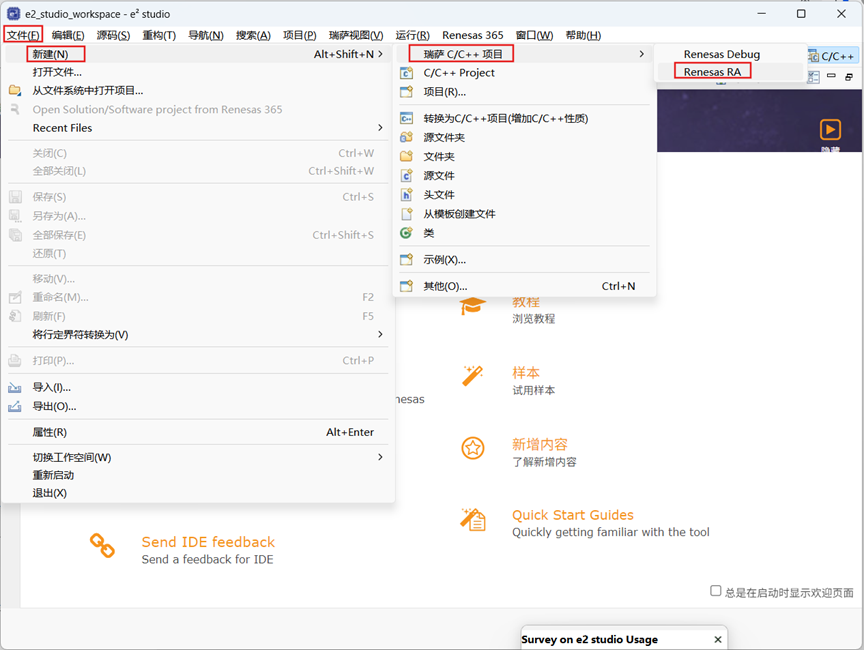

点击左上角的“文件”->“新建”->“Renesas C/C++ Project”->“Renesas RA”，新建一个瑞萨RA系列MCU的工程。
在这里插入图片描述

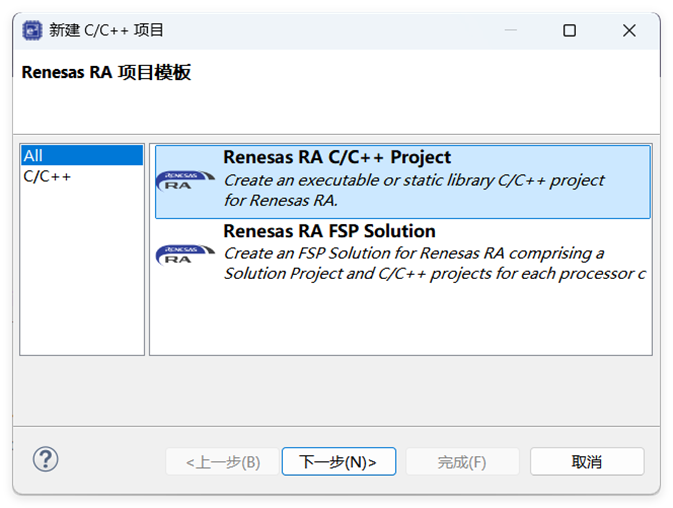

选择“Renesas RA C/C++ Project”，然后“下一步”。

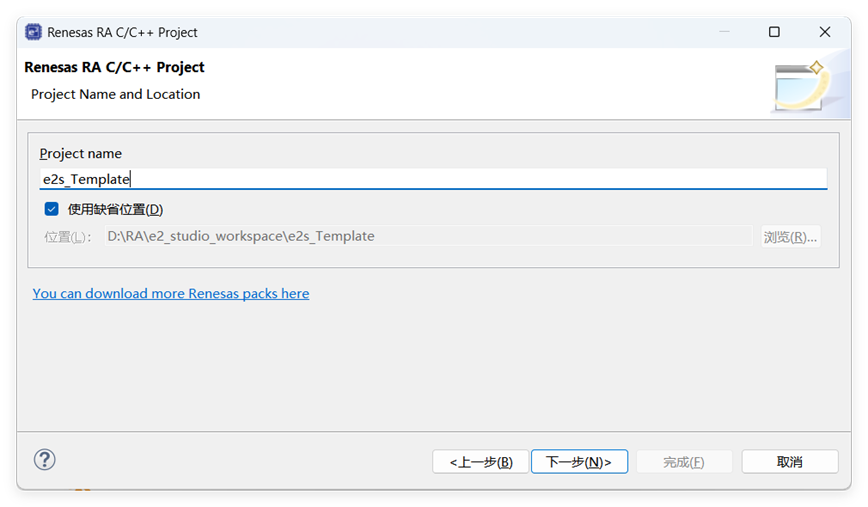

下一步填写工程名称，例如“e2s_Template”。

在这里插入图片描述

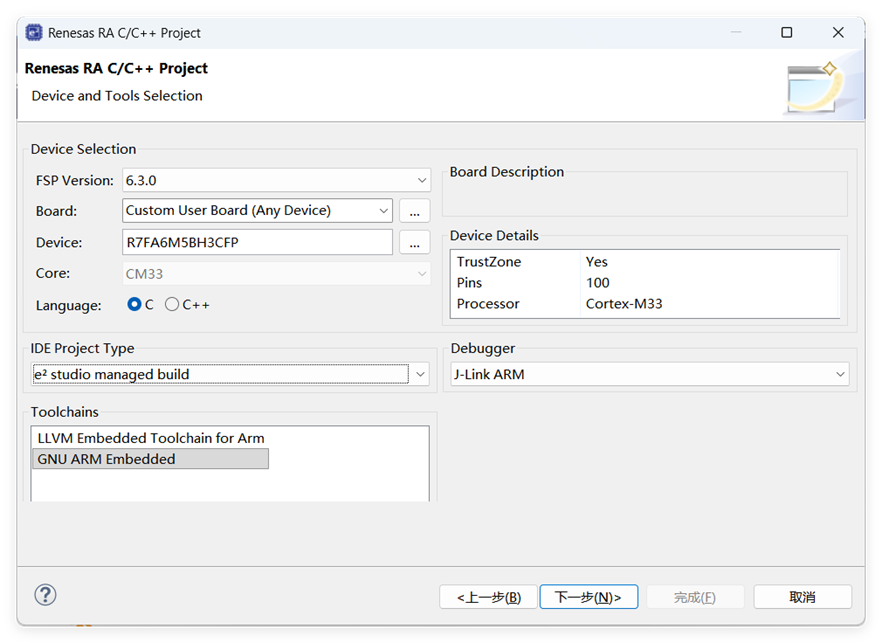

进入到工程选项界面，选择 FSP 库版本、板子型号、设备（MCU）型号，所使用的编程语言，在下方的“Toolchains”和“Debugger”栏里分别选择编译器和调试器。

在这里插入图片描述

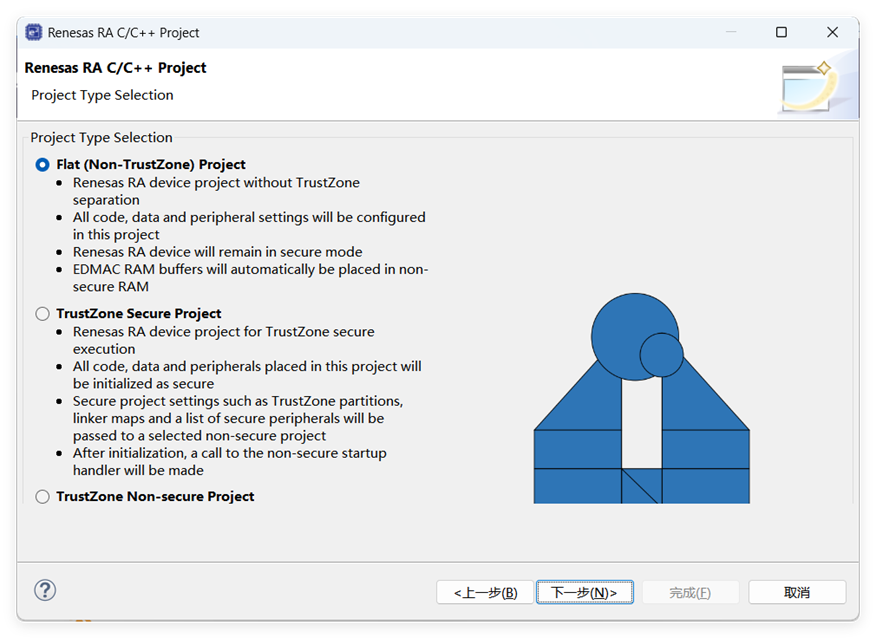

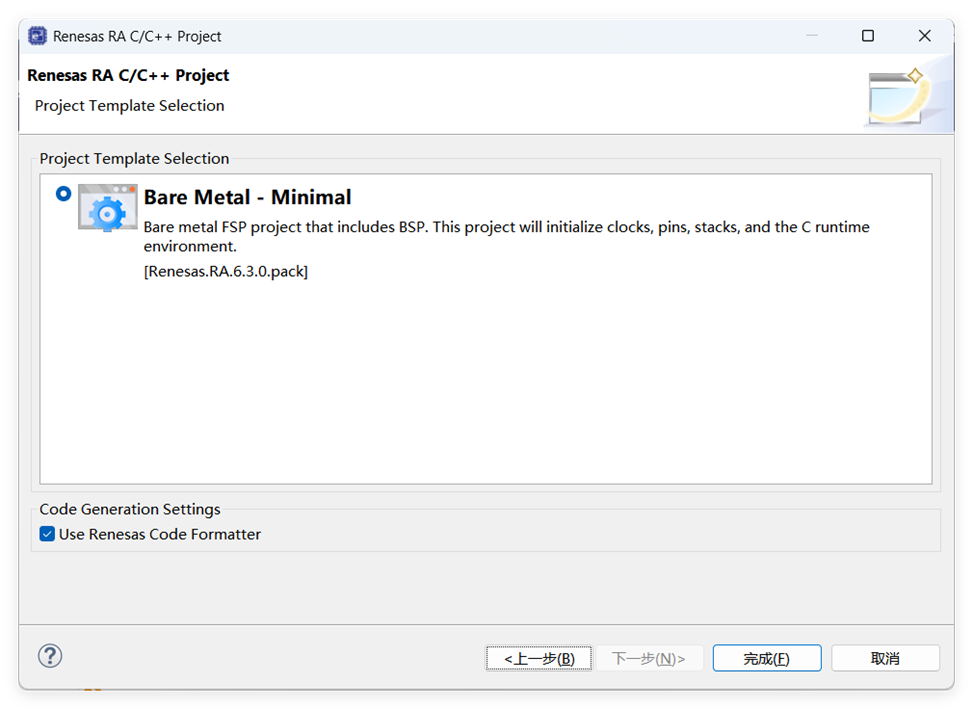

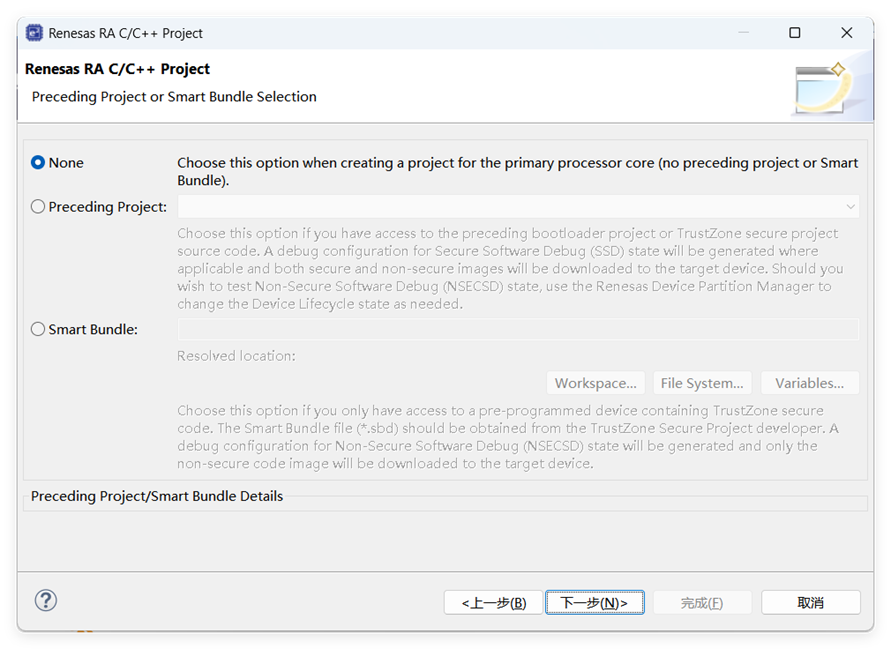

下一步，默认选择 “Flat (Non-TrustZone) Project” 即可。

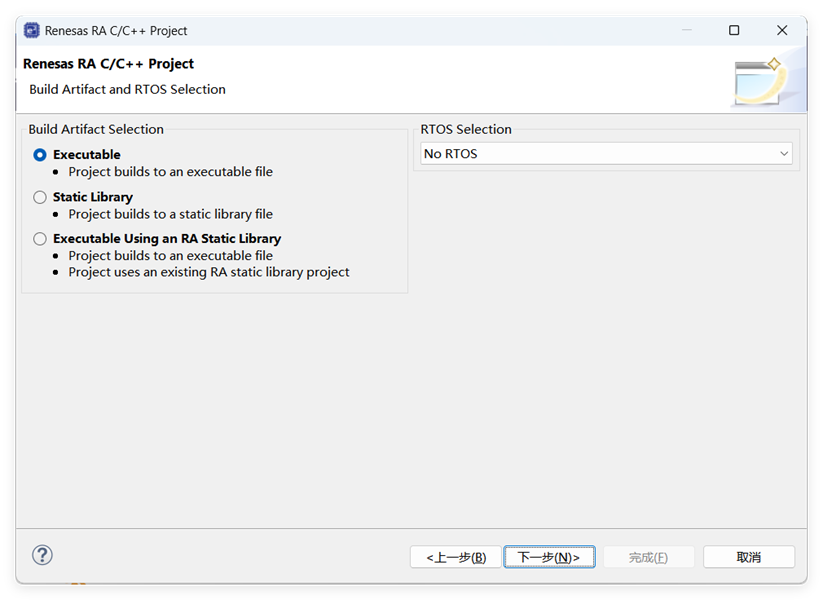

下一步，不需要RTOS。

下一步，完成创建。

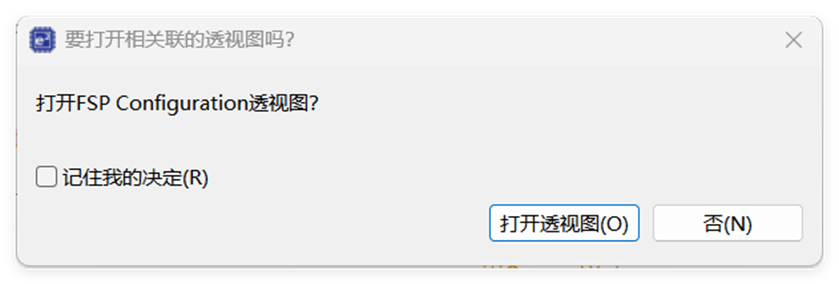

等待创建完成，弹出“打开透视图”，选择打开。

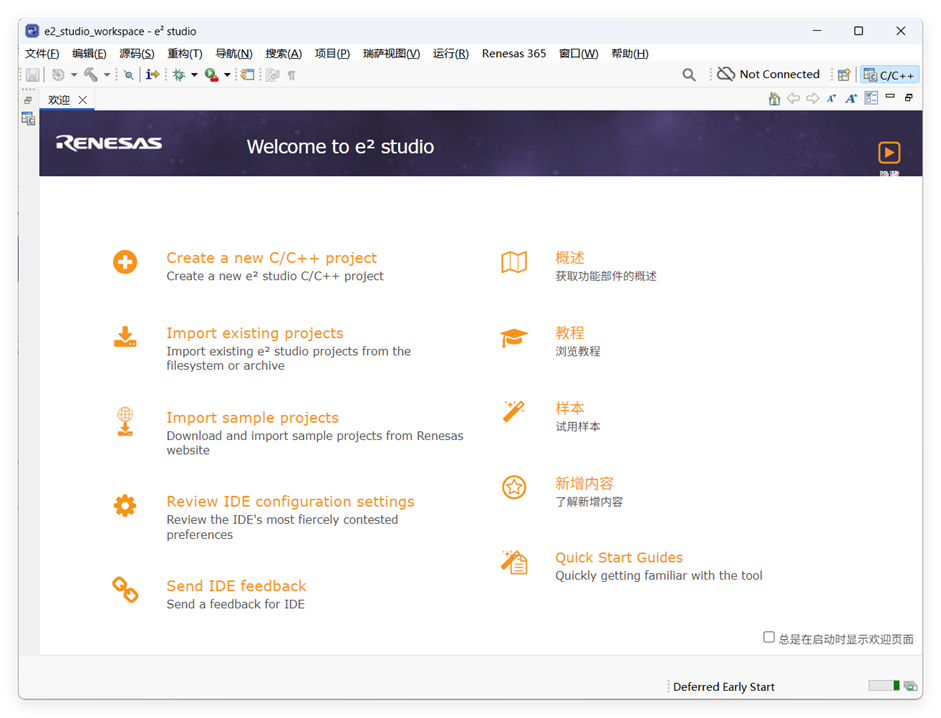

打开之后，关闭欢迎界面就进入工程代码界面。
在这里插入图片描述

2.2 删除工作空间的工程项目

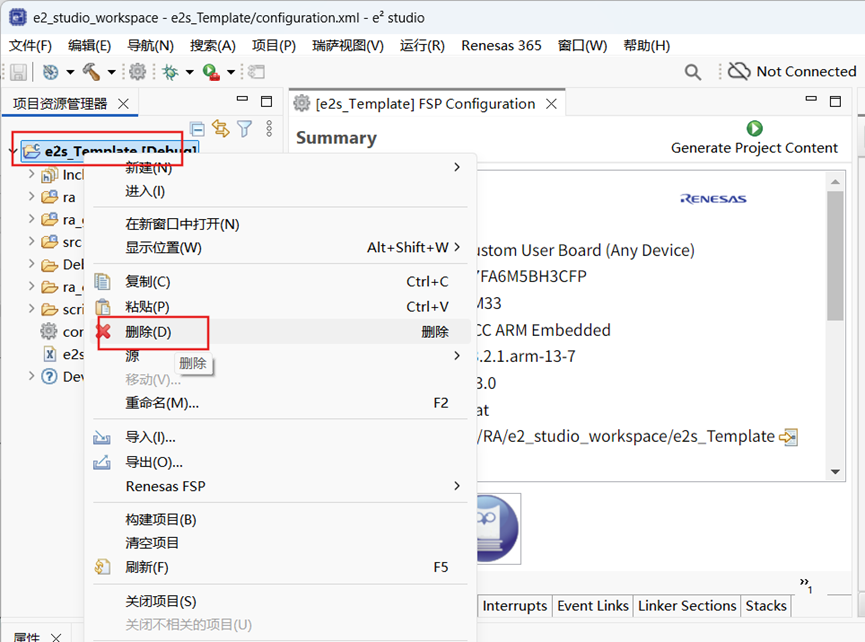

在项目资源管理器里，右键点击要删除的工程，在弹出的上下文菜单中选择 “删除”。
在这里插入图片描述

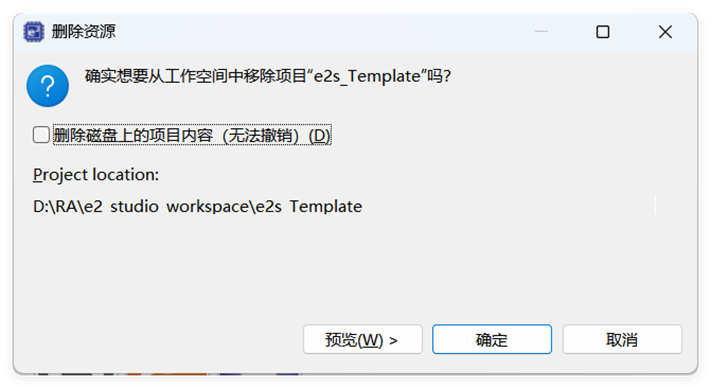

对话框中有一个可选项，可以选择是否删除磁盘上的内容（无法撤销），下面一行的“Project location”指明的是工程所在路径。
如果勾选“删除磁盘上的内容（无法撤销）”这个选项，不仅该工程项目会从工作空间中被移除，而且其项目文件也会从硬盘上被直接删除。不勾选，只会移除出工作空间，不会删除。

2.3 导入工程项目

点击 e2s 菜单栏“文件”→“导入”。

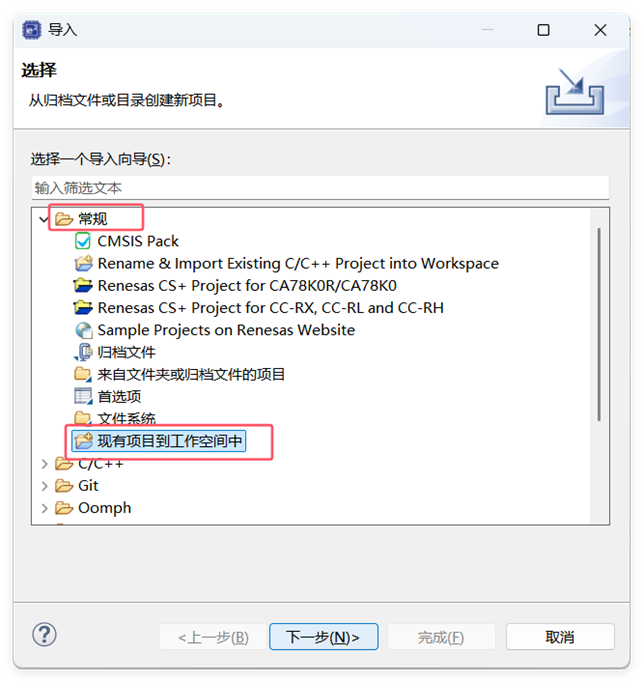

在“导入”窗口中，点开“常规”下拉列表，选择 “现有项目到工作空间中” 或者 “来自文件夹或归档文件的项目”，然后点下一步。
在这里插入图片描述

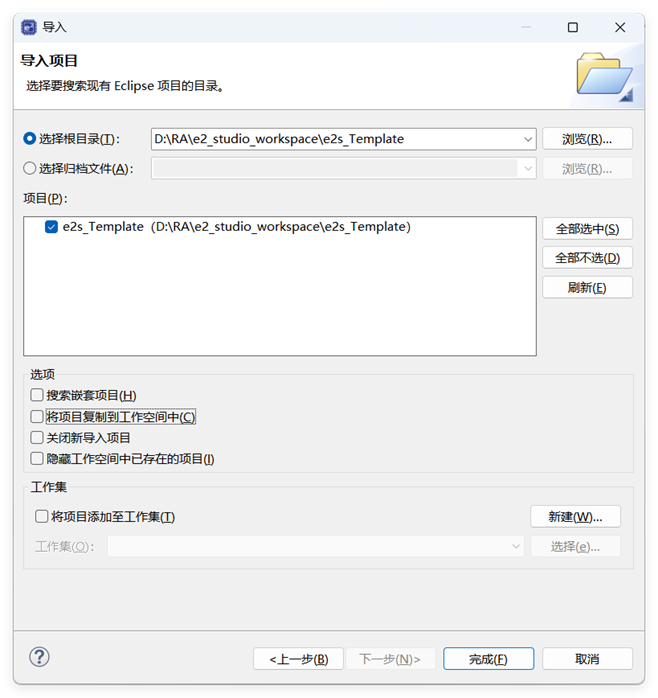

在弹出的窗口中点“浏览”按钮，选择要导入的项目文件夹并确定。

2.4 打开FSP配置器界面

如果目标工程项目是新建的项目，可以直接编译并通过。但是若是新导入的项目，需要先打开 FSP 配置界面重新生成 FSP 库相关代码，然后再进行编译，否则会提示编译错误。具体步骤如下。

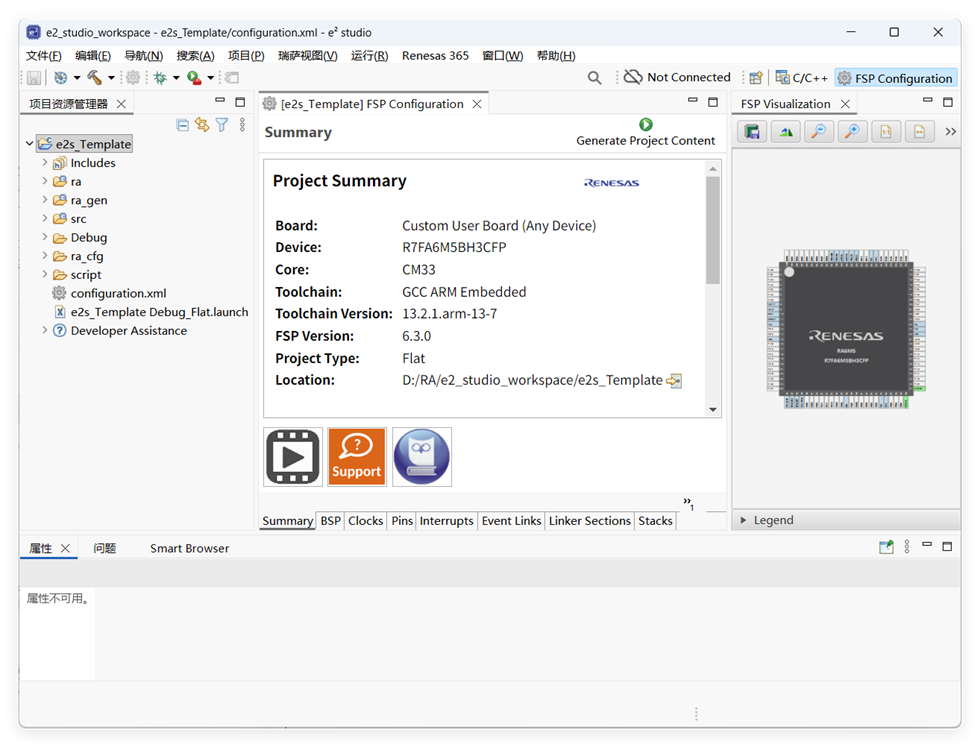

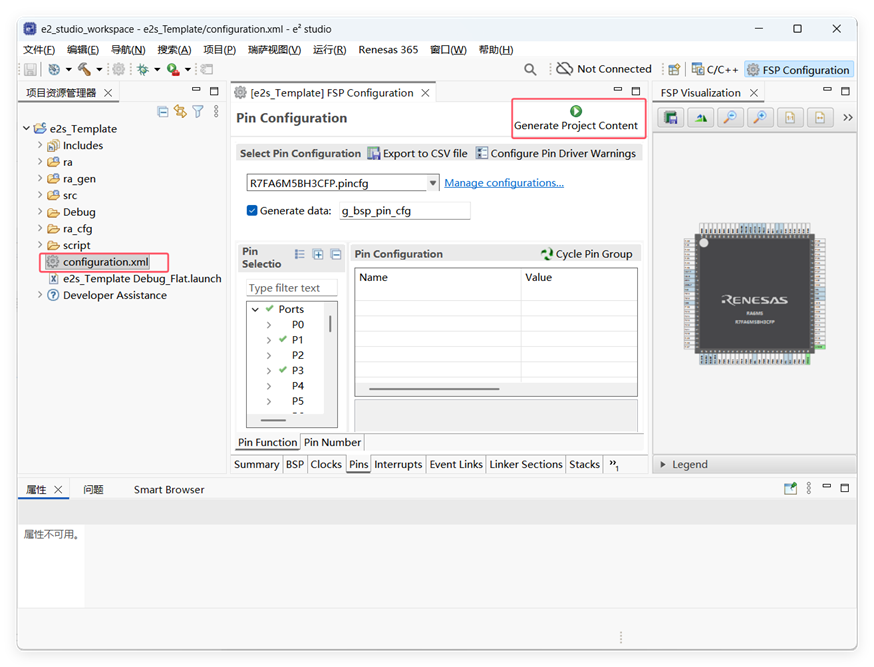

在左侧的项目资源管理器页面内，展开项目的文件夹，找到其下的 “configuration.xml” 文件，双击该文件即可打开该项目的“FSP Configuration”配置页面。
在这里插入图片描述
配置完成之后，单击右上角的“Generate Project Content”，软件会根据工程现有的 FSP 配置来自动生成 FSP 库代码。

2.5 编译工程项目

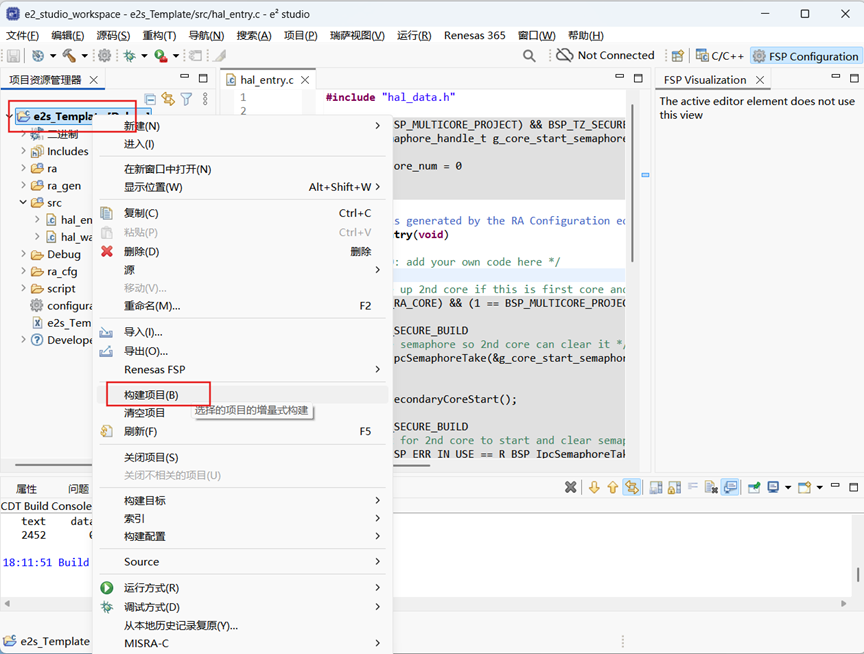

在左侧的项目资源管理器页面内，右键点击需要编译的工程项目，在弹出的上下文列表中点击“Build Project”或“构建项目”即可开始编译该工程项目。
在这里插入图片描述

3 e2-Studio配置DAP调试

说明：首先安装e2 studio时，需要在自定义安装中选择安装“PyOCD Debug”模块。
在这里插入图片描述

3.1 在Windows安装python

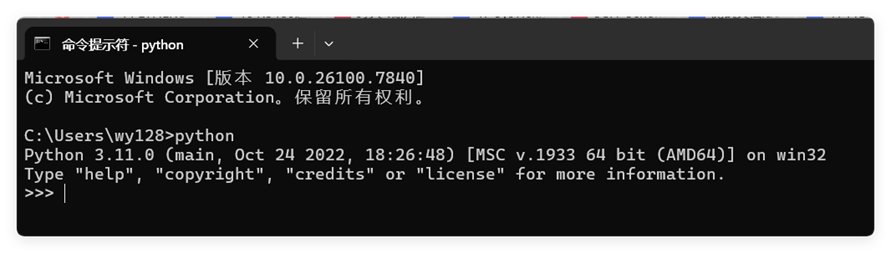

Pyocd的运行需要python环境。使用Windows的CMD执行python后没有显示版本和python运行符的话，需要先去安装python。

3.1 在Windows安装python

Pyocd的运行需要python环境。使用Windows的CMD执行python后没有显示版本和python运行符的话，需要先去安装python。
在这里插入图片描述
打开Python官网，进入下载界面。

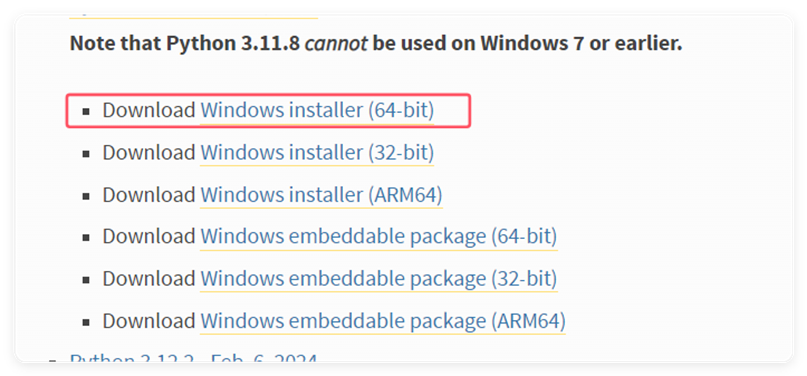

选择一个版本下载。

打开安装程序。

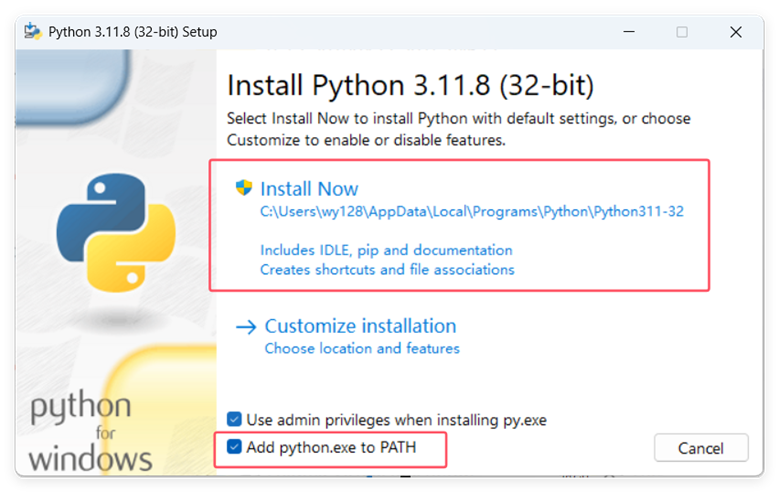

注意：一定要勾选下面的 Add Python to PATH，若不选这一项，则后面需要手动配置环境变量，很麻烦。然后点击 “Install Now”。
等待安装完。

3.2 在Windows安装pyocd

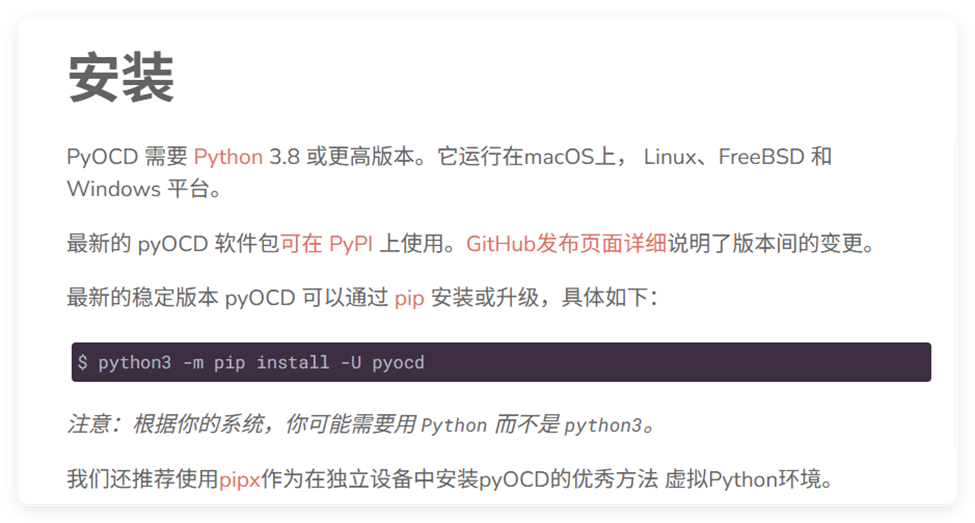

Pyocd的官网，可以在官网中获取pyocd的安装方法和支持的指令，如下图所示：
在这里插入图片描述

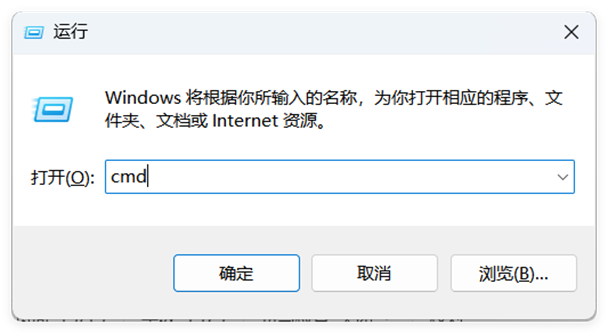

在支持python（3.7版本以上）的Windows中，按下Win+R，输入CMD打开命令行：

然后输入指令：

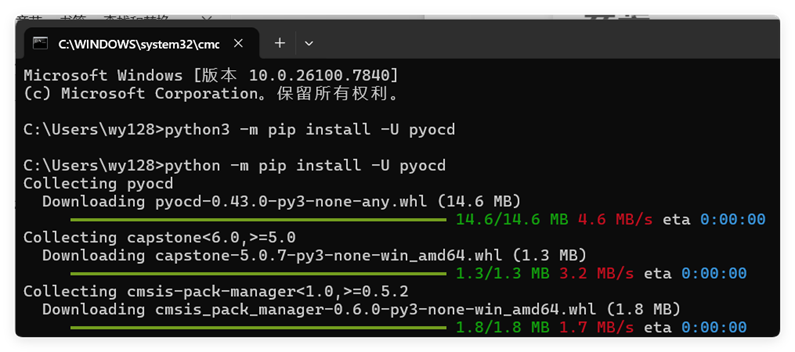

python -m pip install -U pyocd

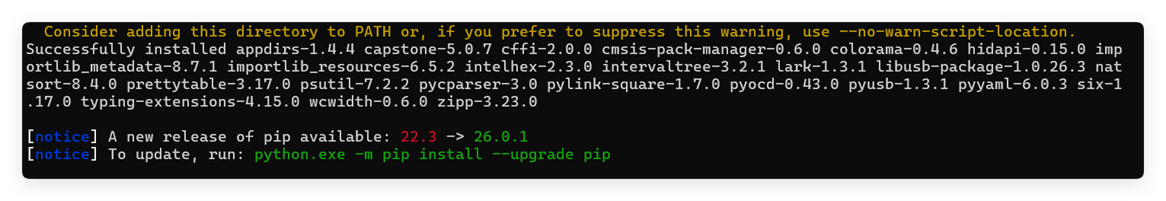

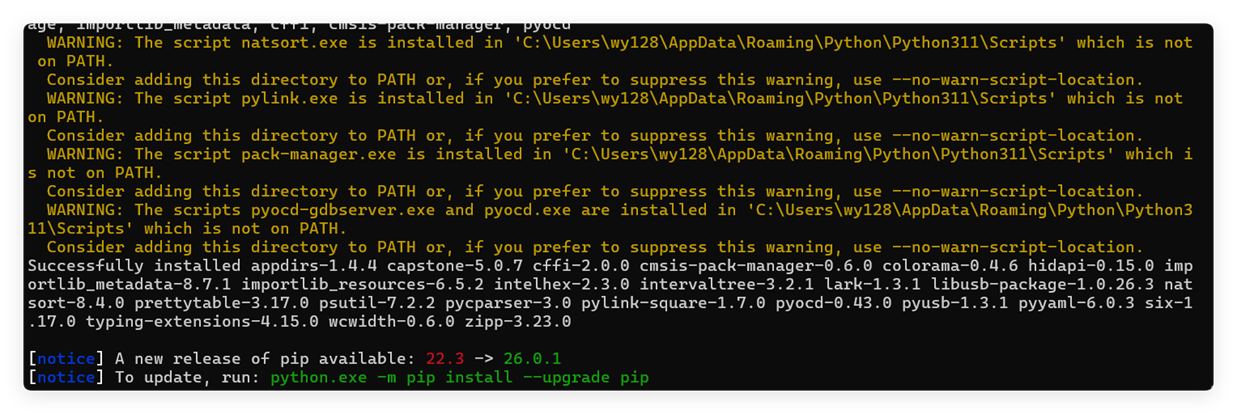

等待安装完成即可，如下图所示：
在这里插入图片描述

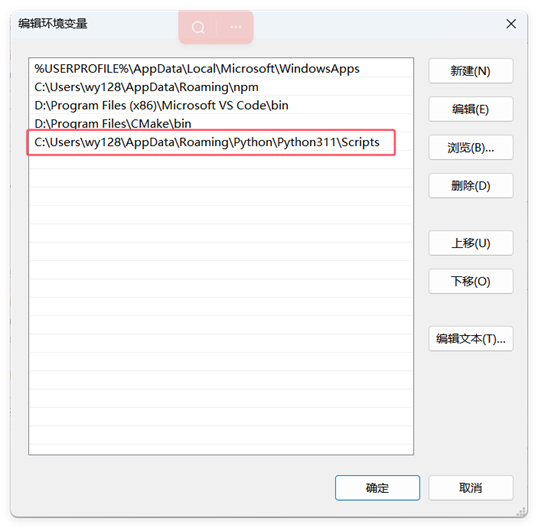

如果报安装路径warning，需要在“环境变量”添加安装路径。
比如上图中提示安装路径在：

“C:\Users\wy128\AppData\Roaming\Python\Python311\Scripts”

在这里插入图片描述

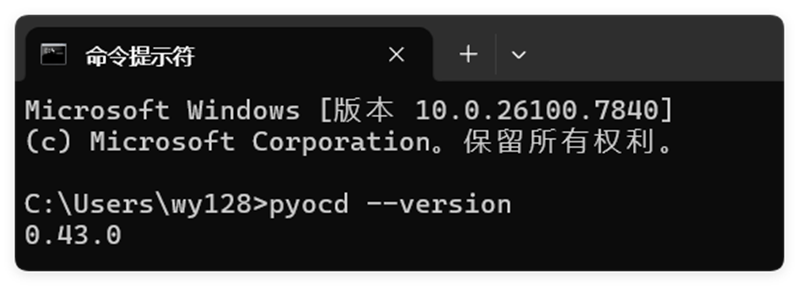

重新打开CMD界面，查看版本

pyocd --version

在这里插入图片描述

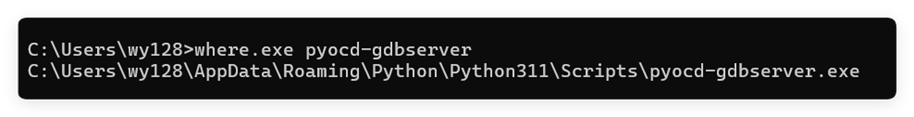

在后续e2 studio中配置pyocd环境的时候，还需要知道pyocd-gdbserver所在路径，同样的可以在命令行执行

where.exe pyocd-gdbserver

获取路径，
在这里插入图片描述

3.3 使用Pyocd查看处理器型号

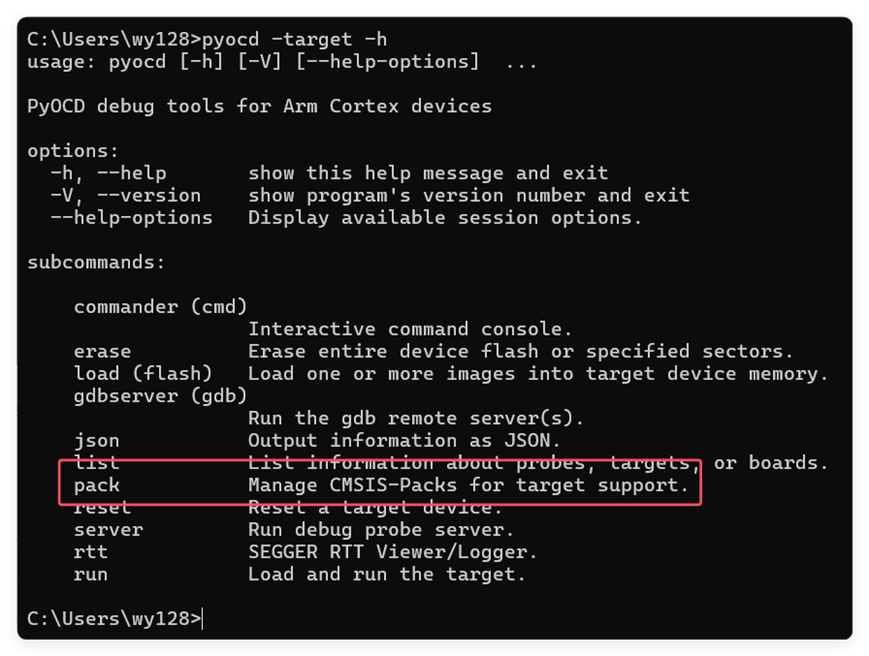

执行

pyocd -target -h

在这里插入图片描述
先获取瑞萨处理器的PACK包，打开https://github.com/renesas/fsp/releases，往下拉找到“Assets”，点击下载这MDK_Device_PACKS_vxxx.zip.

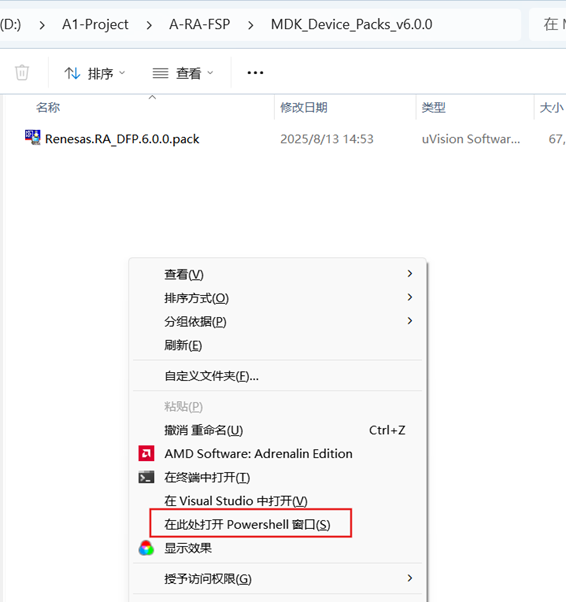

将此压缩包解压出来，打开解压出来的文件夹，按住shift然后点击鼠标右键：

随后在打开的powershell命令行中执行下面这条指令查看这个pack文件支持的瑞萨处理器型号：

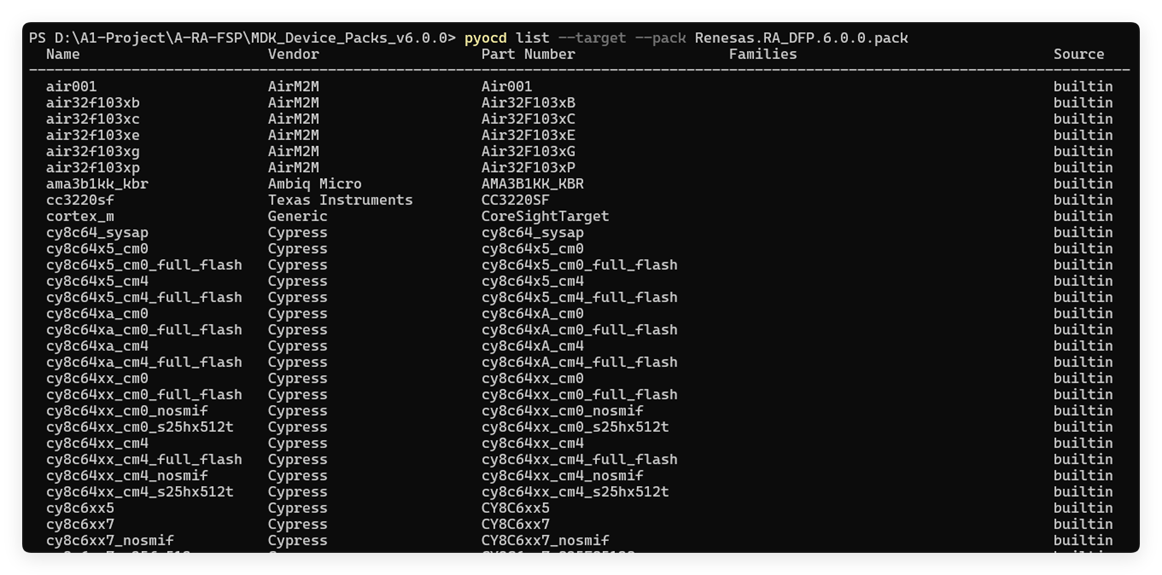

pyocd list --target --pack Renesas.RA_DFP.6.0.0.pack

在这里插入图片描述
在这里可以看到瑞萨处理器的这个pack文件支持的所有的处理器型号，在后续配置pyocd调试的时候需要填写型号，以R7FA6M5BF2CBG为例，需要的型号名称就是“r7fa6m5bf”或者“R7FA6MFBF”。
解压出来的Renesas.RA_DFP.6.3.0.pack，要记住它的目录，后面配置调试信息时要使用。

3.4 e2 studio配置pyocd

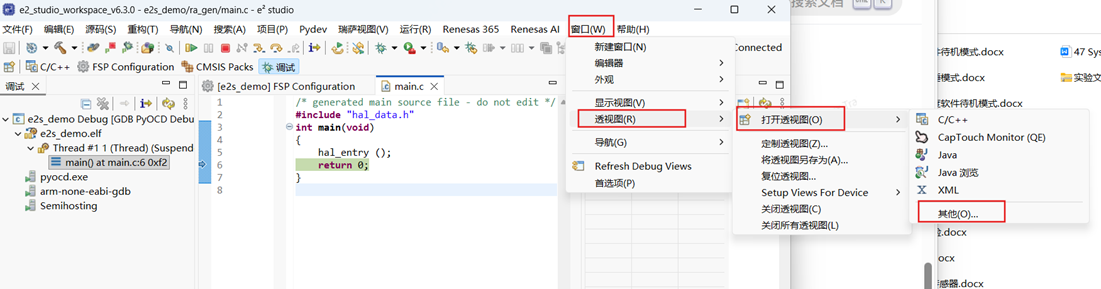

打开安装的e2 studio，在“窗口”->”透视图”->“打开透视图”->“其他”

打开界面，按顺序，勾选“show All”会显示②“CMSIS PAcks”，点击②，选择“Open”打开。

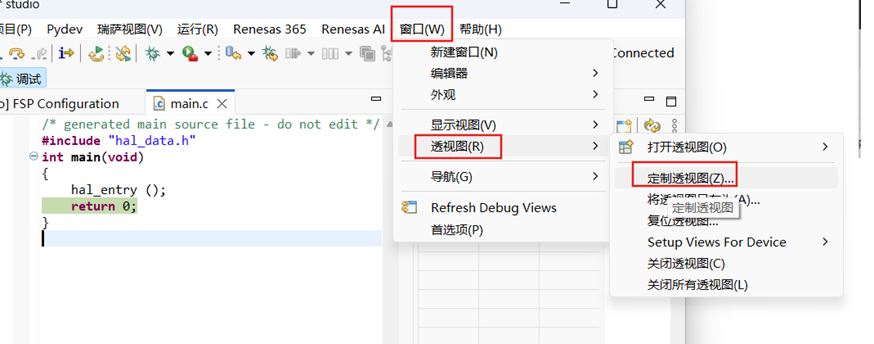

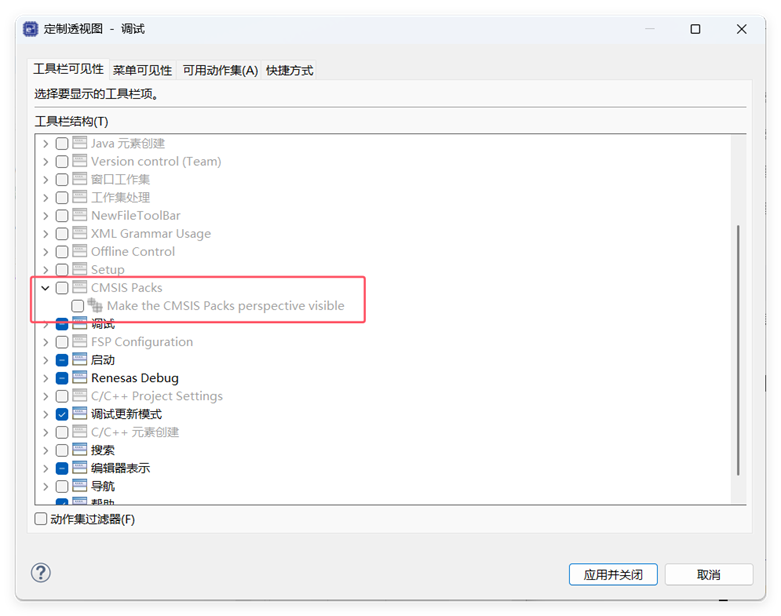

下一步，按“窗口”->“透视图”->“定制透视图”，打开界面。

如上，“CMSIS Packs”如果被勾选，则取消不要勾选。然后点击“应用并关闭”。

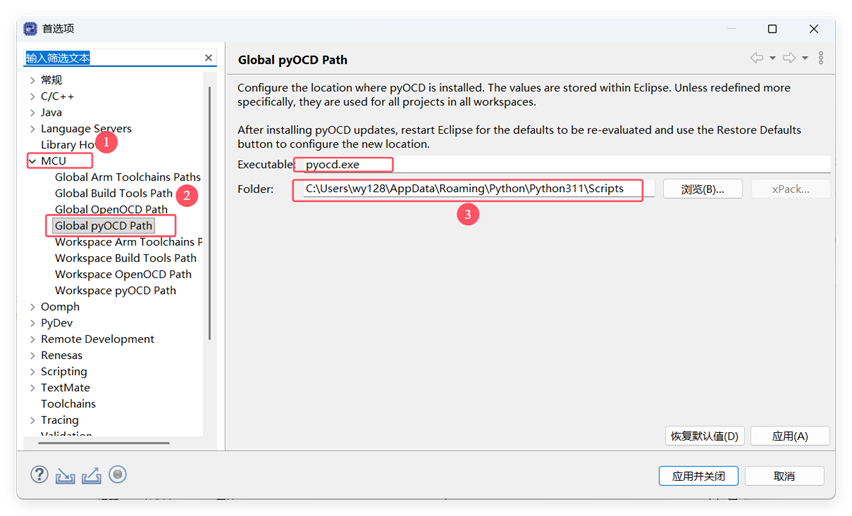

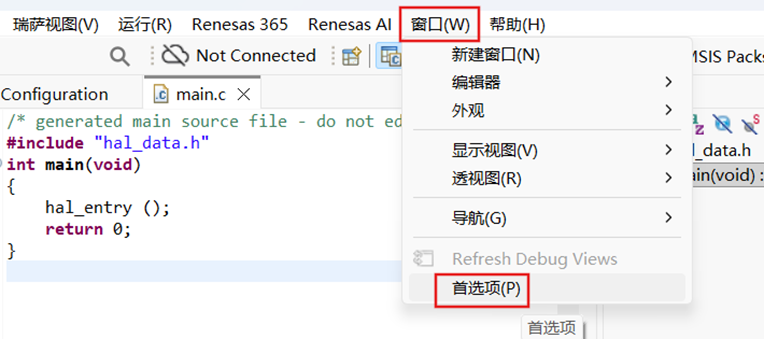

下一步，打开“窗口”->“首选项”界面。

z

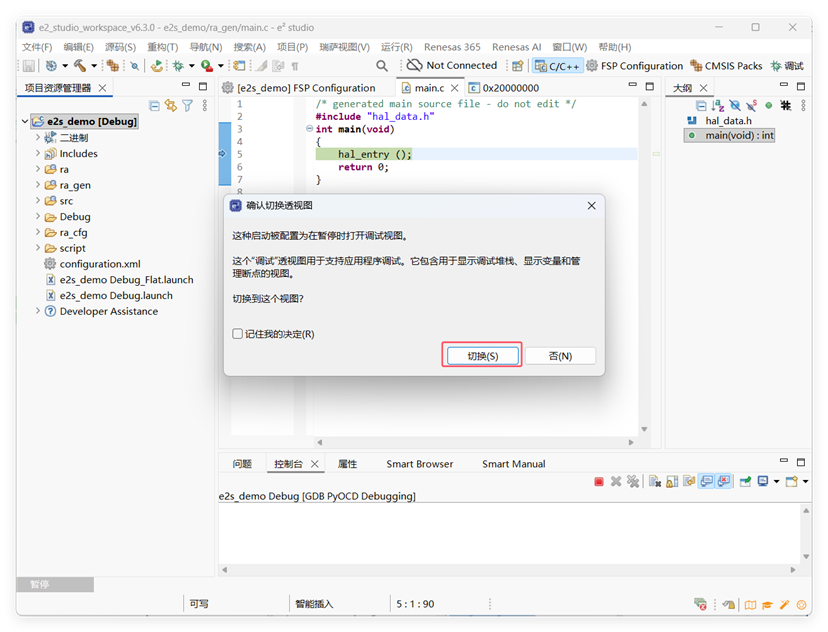

3.5 e2 studio设置基于pyocd的调试器

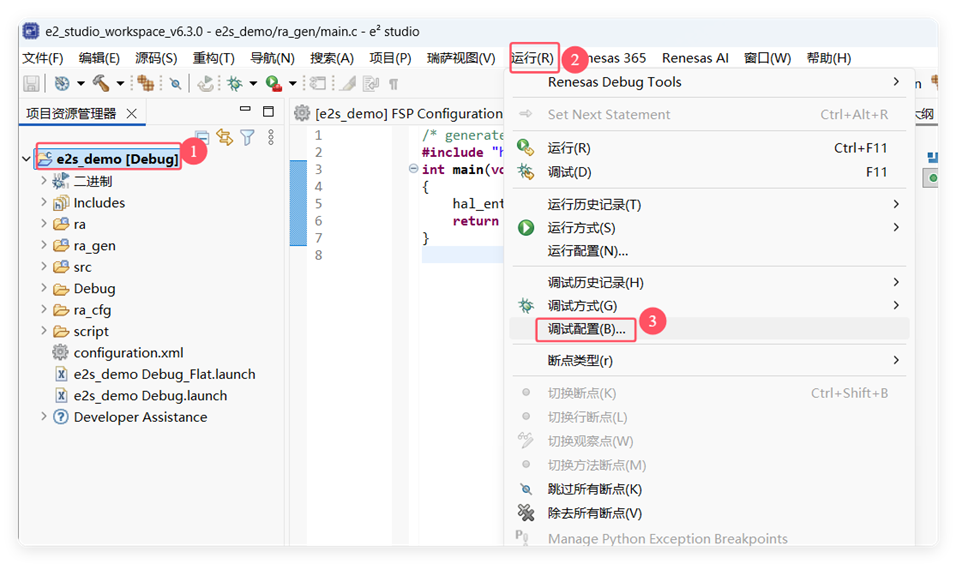

打开一个e2 studio的工程，然后点击e2 studio中菜单栏的“运行”，选择其中的“调试配置”。
在这里插入图片描述

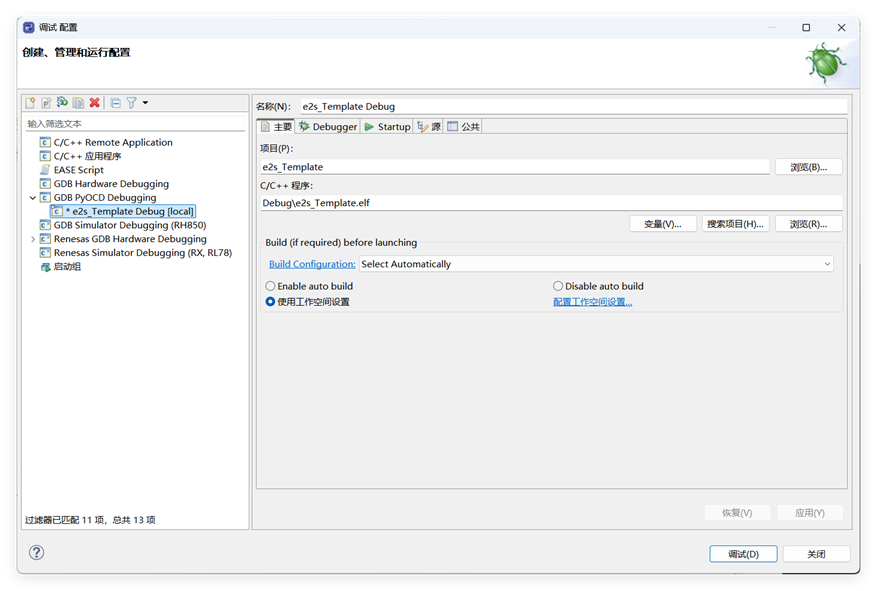

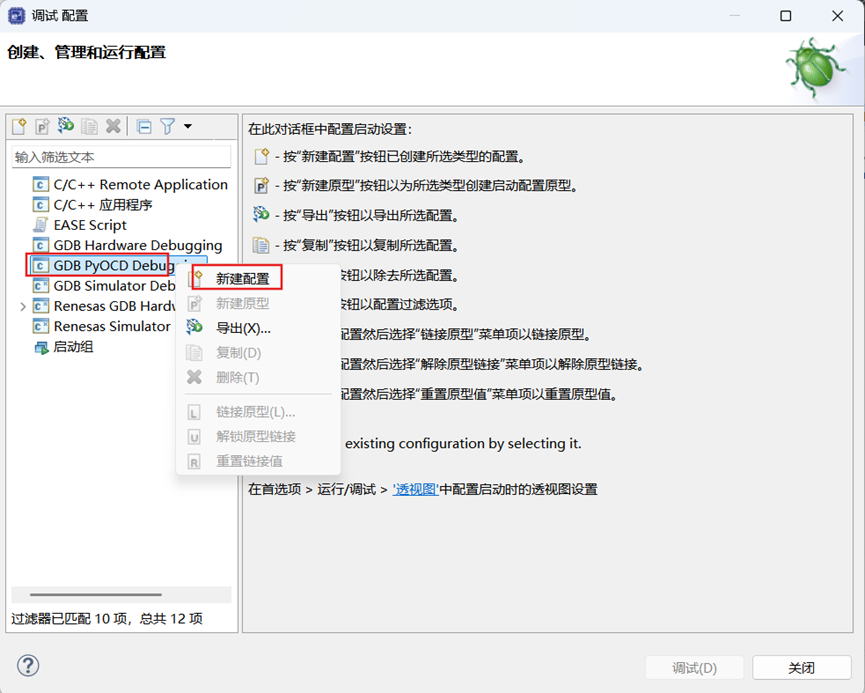

在弹出的窗口中选择“GDB PyOCD Debugging”后鼠标右键，选择“新建配置”。

等待加载完成，显示配置界面。

在“主要”这一栏，如果是选择了具体的工程后新建的配置，则会自动搜索指定该项目及其编译的elf文件，如果没有选择具体的工程，那么这一项会为空。

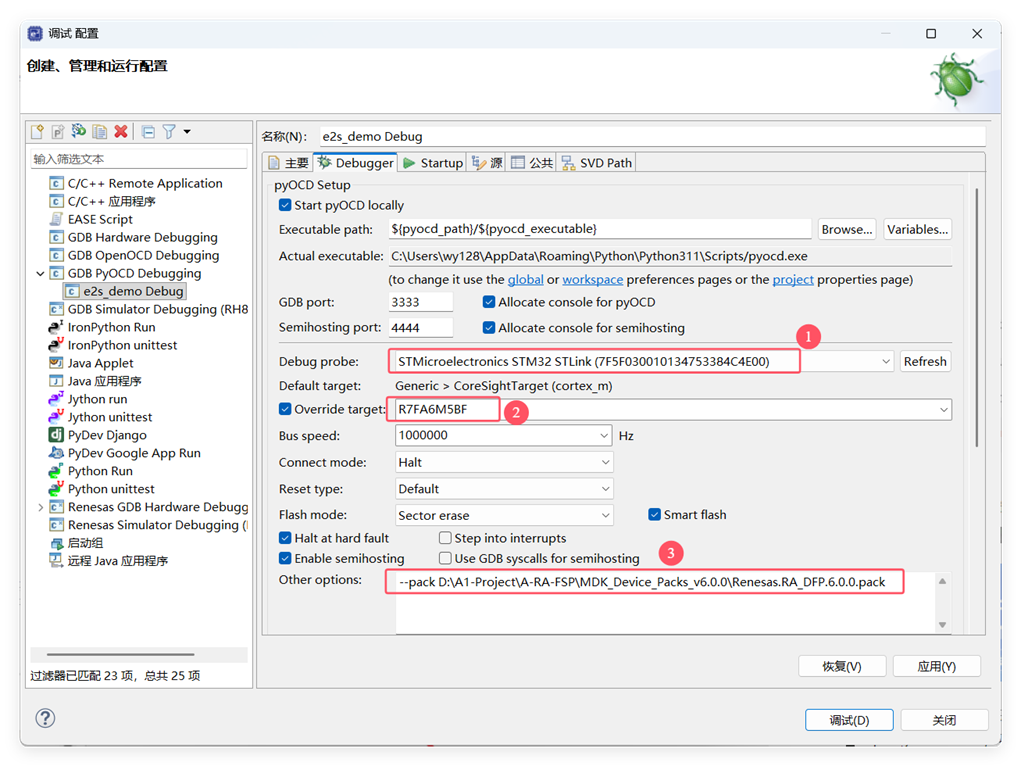

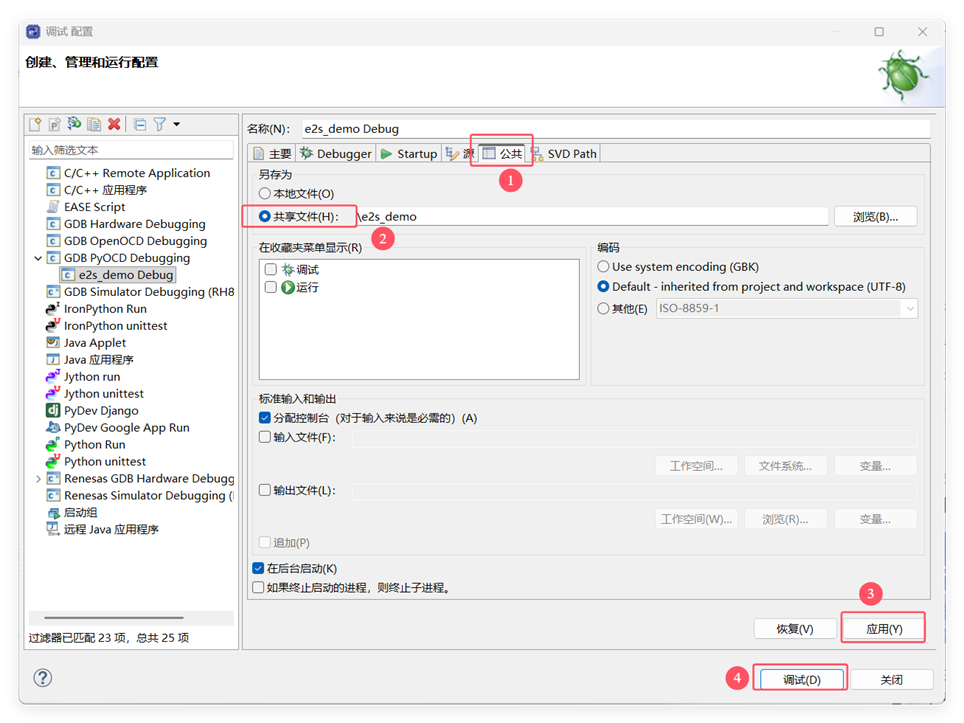

需要重点关注的是Debugger这一栏，其默认参数基本不需要修改，需要用户选择填写的是调试器、调试目标处理器型号以及参数指令，如下图所示：
在这里插入图片描述
① 处选择DAP下载器，需要先连接下载器，点击“Refresh”刷新。
② 填写开发板芯片型号，在3.3节查看的Pack包支持的型号名称，比如这里使用“R7FA6M5BF”.
③ 填写使用的Pack包路径，需加上“–pack”指令，比如“–pack D:\A1-Project\A-RA-FSP\MDK_Device_Packs_v6.0.0\Renesas.RA_DFP.6.0.0.pack”
