我们之前写过很多文章，也拍过很多视频，关于如何将PCIe 5.0和PCIe 6.0插卡延长到主机机箱外面0.3, 0.5, 1米，或者延长出去10，20，50米，主要采用下面两种方式，感兴趣的朋友可以再翻阅一下Saniffer公众号之前的文章和视频（查询关键词：PCIe 延长，或者PCIe 光纤）：

但是，我们有时候在实验室做测试的时候，基于各种原因想将一个PCIe 5.0 x16插卡，例如GPU卡或者AI加速卡，从机箱内部的PCIe插槽拿到到机箱外面，除了上述两种常见的延长方案外，短距离一般都是采用第一种方案，即高品质的SerialCables公司的Gen5 或者 Gen6 x16延长线，其它还有什么方法可以方便办到呢？尤其是这些插卡需要单独外置供电、功耗很大的场景在下面的时候。

我们今天就来讲一个“短卡 + cage”笼子的故事。首先看看长啥样子，后面大家可以直接点击视频看演示，或者视频后面的文字总结。

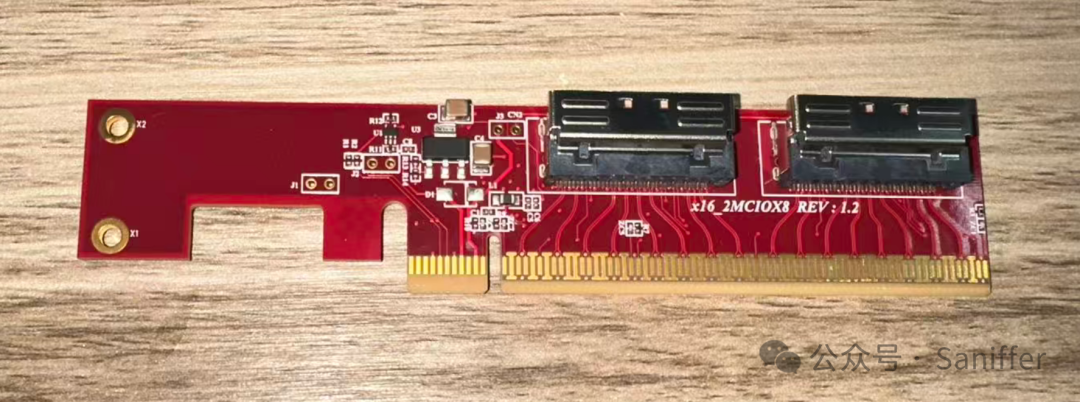

“短卡”实际是一个PCIe 5.0 x16金手指转接到两个PCIe 5.0 x8 MCIO cable接口的转接卡

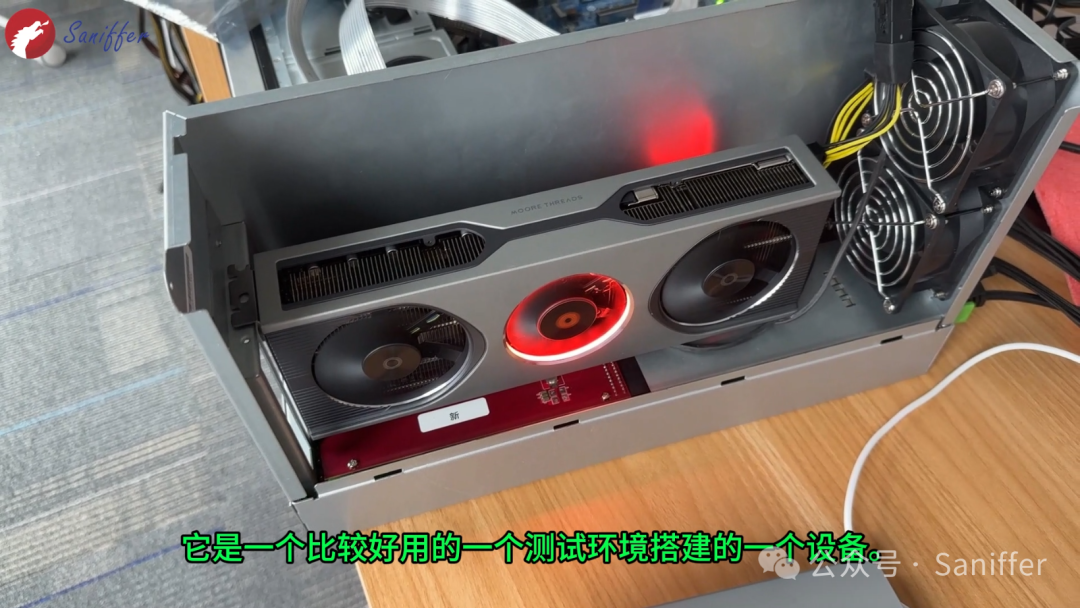

"cage”笼子是个俗称，实际是一个配置了CRPS（Common Redundant Power Supply）电源模块的，带散热风扇（速度可调）的内置了一张2* PCIe 5.0 x8 MCIO cable 接口转接成一个PCIe 5.0 x16 插槽的高品质转接卡

为了方便工程师观看，我们针对本期视频并处理添加了中文字幕供大家参考。如果想看高清视频建议要在电脑上打开上面的视频链接进行观看！创作不易，欢迎分享到朋友圈或者与朋友讨论！如果想搬运我们的视频请告知我们。

【高清视频】如何将一张高功耗需外置供电的PCIe 5.0 x16插卡延伸到主机机箱之外1米？

下面是基于上面的视频文件整理的一个总结，我们按“背景—痛点—方案—搭建—验证—结论—延展”结构展开。

1. 视频目的与背景：为什么要讲这张“短卡 + cage”的拼接方案

视频开头先交代：团队有一块业务是提供高品质测试环境搭建类产品，覆盖转接线、延长线、转接卡等，用来把实验室里“缺的接口/缺的形态”补齐，快速搭建可复现的测试链路。

本期重点介绍的是一张 “PCIe Gen5 x16 → 2×MCIO Gen5 x8” 的转接卡（MCIO 转卡）：把服务器上常见的 PCIe 插槽形态，转换成 MCIO 线缆接口形态，以满足 MCIO 方向的测试需求。

2. 核心痛点：服务器只有插槽，没有 MCIO，测试怎么做？

视频里非常明确地给出痛点场景：

实验室现有服务器是传统 PCIe 插槽，没有 MCIO 接口；
但又希望开展一些 MCIO 相关测试（线缆、笼子、设备卡等链路验证）。

传统“最直接”的解法是买一台带 MCIO 端口的服务器，但如果只是小规模验证或阶段性测试，成本与精力投入都不划算。

3. 给出的两条可行路径：Switch 卡“顺带转接” vs 专用转卡

视频中给了两种路径：

如果你已经有从Saniffer公司购买的PCIe 5.0或者6.0 switch 卡（视频提到“这张 PCIe 6.0 switch 卡”），其下行带 MCIO 端口，那么把它插进服务器，相当于获得了 MCIO 下行能力（起到“转接效果”）。
更通用、更轻量的方式：直接使用这张 PCIe→MCIO 专用转接卡。这张卡结构极简——只做形态转换，不额外做供电/其它复杂设计。

视频拍摄的另一个目的，是“告诉大家有这个卡”以及“证明它是可用、好用的”。

4. 测试环境搭建：从插槽到设备，中间“转了两道”

整个链路是一个典型的“插槽形态 → 线缆形态 → 再回到插槽/设备形态”的拼接验证：

服务器：一台 Gen5 服务器，把 PCIe→MCIO 转卡插在服务器 PCIe 插槽上。
线缆：两根 1 米 MCIO x8 线缆（视频强调“真6信号质量”，用于提高链路裕量与稳定性）。
“银色笼子 cage”：把 2×MCIO x8 转成 一个（Gen6 x8）插槽形态，并且内部已插入一张 CPU 卡（用于作为被测设备端）。

视频明确总结：链路“当中转了两道”——先把插槽转成两个 MCIO 端口，再把两个 MCIO 端口转回到笼子里的插槽/设备，最终连接到目标 device。

5. cage 的角色与价值：信号质量 + 供电散热一体化

视频对 cage 的评价非常“工程师视角”：

信号质量非常好，在他们测试过的各类转线/转卡里属于“最稳的一个”，基本可视为“即插即用、少踩坑”。
cage 集成了散热与供电，并提供多种供电接口：既有传统 8pin，也提到新的 12+4（PCIe 5.1 供电口），说明它适合承载功耗更高的设备形态验证。

这等于把“接口形态转换”和“被测设备的供电/散热/机械固定”一起解决，减少环境变量。

6. 验证方法：用系统枚举 + Link Status 证明链路达标

搭好环境、上电后，视频展示在系统里验证：

先查看当前挂载/枚举到的 PCIe 设备，并通过关键字（视频举例“摩尔”）快速定位目标卡；能正常枚举说明链路基本工作。
再进一步核对 Link 能力与实际 Link 状态：视频指出目标设备“能力是 Gen5 x16，实际状态也是 Gen5 x16”，符合预期，说明这条“转卡 + 线缆 + cage”的拼接链路在速率与通道宽度上没有被降级。

最后给出结论：这张“Gen5 信号质量”的 PCIe→MCIO 转卡“蛮好用，没有什么问题”。

7. 产品定义总结：这张转卡到底是什么、不是什么

视频在收尾处把产品边界讲得很清楚：

上游（Upstream）：PCIe 金手指（插在服务器 PCIe 插槽）
下游（Downstream）：2×MCIO x8 端口
功能属性：就是转接卡，没有额外复杂电路。

这类“功能边界清晰”的产品，通常更容易被工程团队纳入测试物料库：用途直接、风险可控、复用性高。

8. 适用场景与可复用的测试思路（从视频反推的“工程用法”）

结合视频内容，可以把它的用途归纳为三类可复用场景：

接口形态迁移：把“只有 PCIe 插槽的服务器”临时变成“可接 MCIO 线缆的主机侧”，避免为了接口而买整机。
线缆/转接系统验证：通过“转两道”的拼接链路，验证 MCIO 线缆、cage、被测卡在高等级信号质量链路下能否稳定跑到目标速率/宽度。
快速出结论的验证流程：先“枚举是否正常”，再“核对 Link Status（速率/宽度是否降级）”，这是非常典型、可复制的 Bring-up 与验收方法。
