探索MATLAB三相不平衡潮流计算：前推回代法实战

uWvvJWldyYUZ

13人浏览 · 2026-03-11 19:30:00

uWvvJWldyYUZ · 2026-03-11 19:30:00 发布

MATLAB代码:三相不平衡潮流计算本程序采用前推回代法，考虑三相不平衡和互阻抗，可通过改变三相负荷和线路参数构建三相不平衡模型，可以输出网损，可以输出三项电压，可以输出每一条项功率。程序有注释，有参考文档。此代码可以用于计算潮流，可以后期用于DRL，粒子群等。

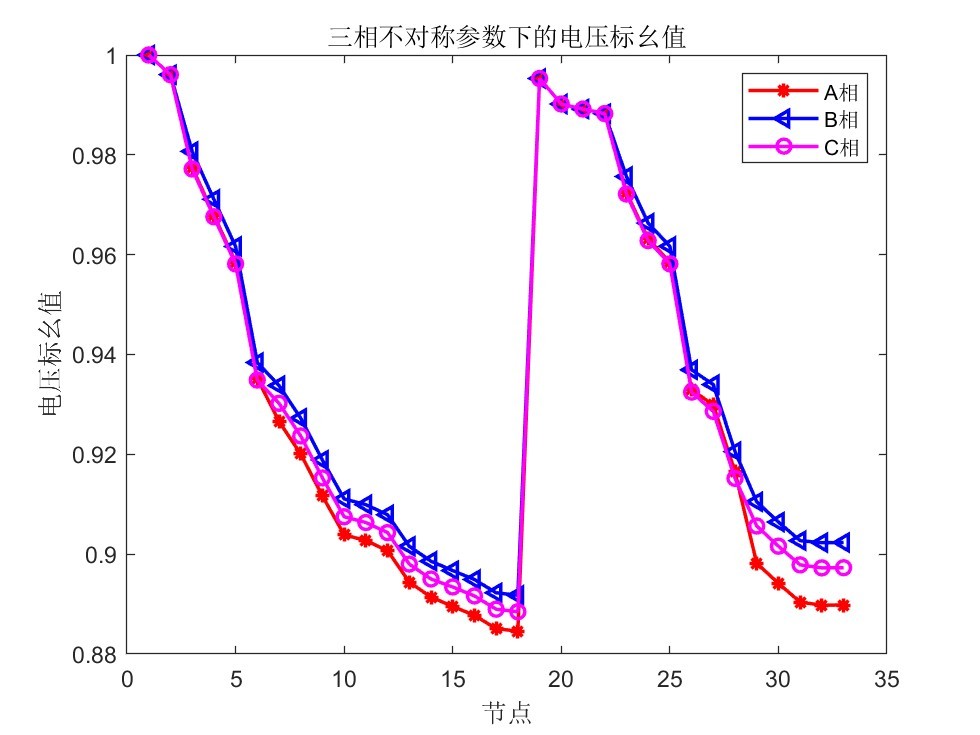

在电力系统分析领域，三相不平衡潮流计算是一项关键任务，它能帮助我们更好地理解系统的运行状态。今天，就来分享一下基于MATLAB实现的三相不平衡潮流计算代码，采用的是前推回代法，而且充分考虑了三相不平衡以及互阻抗的情况。

一、核心算法 - 前推回代法

前推回代法是一种常用于辐射状配电系统潮流计算的方法。其思路是将配电系统看作由电源端向负荷端逐步延伸的树形结构。首先从电源端开始，根据已知的电源电压，通过线路参数，逐步向后推算各节点的电流，这就是“前推”过程。接着，从负荷端开始，根据已知的负荷功率，结合前面算出的电流，逐步向前推算各节点的电压，即“回代”过程。经过多次迭代，直到各节点的电压和功率收敛到满足一定精度要求为止。

二、MATLAB代码实现

% 三相不平衡潮流计算程序
% 采用前推回代法，考虑三相不平衡和互阻抗

% 参数初始化
% 假设这里有一个简单的4节点配电系统
% 节点数
n = 4;
% 支路数
b = 3;
% 线路电阻矩阵，考虑三相之间互阻抗
R = [0.1 0.01 0.01; 0.01 0.1 0.01; 0.01 0.01 0.1];
% 线路电抗矩阵
X = [0.2 0.02 0.02; 0.02 0.2 0.02; 0.02 0.02 0.2];
% 负荷功率矩阵，每一行代表一个节点，每一列代表一相
S_load = [1 + 1i 2 + 2i 3 + 3i; 4 + 4i 5 + 5i 6 + 6i; 7 + 7i 8 + 8i 9 + 9i; 10 + 10i 11 + 11i 12 + 12i];
% 电源电压，假设为平衡三相电压
V_source = [1.05; 1.05*exp(-1j*2*pi/3); 1.05*exp(1j*2*pi/3)];

% 初始化节点电压
V = ones(n, 3);
V(1, :) = V_source;

% 前推回代法迭代
max_iter = 100;
tol = 1e-6;
for iter = 1:max_iter
    % 前推 - 计算电流
    I = zeros(b, 3);
    for k = 1:b
        % 这里假设支路从节点i到节点j
        i = 1; j = k + 1;
        I(k, :) = (V(i, :) - V(j, :)) / (R + 1j*X);
    end

    % 回代 - 计算电压
    V_new = zeros(n, 3);
    V_new(1, :) = V_source;
    for k = 1:b
        i = 1; j = k + 1;
        V_new(j, :) = V_new(i, :) - (R + 1j*X) * I(k, :);
    end

    % 判断是否收敛
    if max(max(abs(V_new - V))) < tol
        V = V_new;
        break;
    end
    V = V_new;
end

% 计算网损
P_loss = 0;
for k = 1:b
    i = 1; j = k + 1;
    P_loss = P_loss + real((V(i, :) - V(j, :)).* conj(I(k, :)));
end

% 输出结果
fprintf('网损为：%f MW\n', sum(P_loss));
fprintf('各节点三相电压为：\n');
disp(V);
% 计算每相功率
S_line = zeros(b, 3);
for k = 1:b
    i = 1; j = k + 1;
    S_line(k, :) = V(i, :).* conj(I(k, :));
end
fprintf('每一条线路的三相功率为：\n');
disp(S_line);

代码分析

参数初始化部分：
- 设定了系统的节点数n和支路数b，这两个参数定义了系统的规模。
- 创建了线路电阻矩阵R和电抗矩阵X，这里不仅考虑了每相自身的阻抗，还通过矩阵元素设置体现了三相之间的互阻抗。
- 定义了负荷功率矩阵Sload，每行代表一个节点的三相负荷功率，每列对应一相。
- 设置了电源电压Vsource，这里假设为平衡三相电压。同时初始化节点电压V，将电源节点电压赋值给V的第一行。
前推回代法迭代部分：
- 在“前推”阶段，通过电源电压和线路阻抗计算各支路电流I。这里假设了支路从节点i到节点j，实际应用中需要根据系统拓扑结构确定准确的节点连接关系。
- “回代”阶段，根据前面算出的电流和线路阻抗，从电源节点开始逐步更新各节点电压Vnew。
- 通过判断Vnew与V的差值是否小于设定的容差tol来确定是否收敛，如果收敛则更新V并跳出迭代。
结果计算与输出部分：
- 根据各支路的电压降和电流计算网损P_loss，通过累加各支路的有功功率损耗得到总网损。
- 输出网损、各节点三相电压以及每一条线路的三相功率，方便分析系统的运行状态。
