转速电流双闭环直流调速系统仿真，电流环仿真，转速环仿真，MATLAB/Simulink 教材4-5节PWM系统转速电流双闭环直流调速系统仿真，包括m文件，电流环单闭环仿真，转速电流双闭环仿真。 软件版本：MATLAB2015b及以上 有仿真报告一份，包括教材4-5节中涉及的仿真原理，模型建立过程，仿真过程，仿真结果分析等。

在电力拖动自动控制系统中，转速电流双闭环直流调速系统是一个经典且实用的存在。今天咱就来唠唠基于MATLAB/Simulink的该系统仿真，软件版本咱就用MATLAB2015b及以上。

电流环仿真

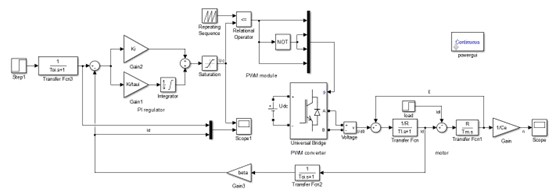

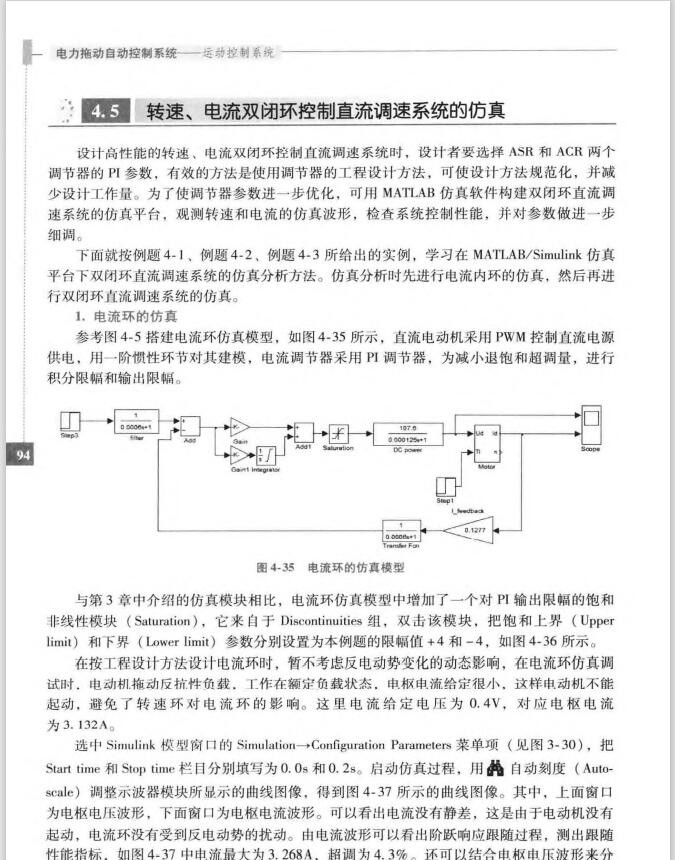

电流环在整个调速系统里起着快速跟随给定电流变化的关键作用。先来说说电流环单闭环仿真。在MATLAB/Simulink里搭建模型时，要包含给定环节、PI调节器、电流检测环节等。

比如，PI调节器的代码实现可能是这样（以简单的MATLAB代码示例）：

% PI调节器参数
kp = 0.5;
ki = 0.1;
integral = 0;
prev_error = 0;

function output = pi_controller(setpoint, feedback)
    error = setpoint - feedback;
    integral = integral + error;
    p_term = kp * error;
    i_term = ki * integral;
    output = p_term + i_term;
end

这段代码里，kp是比例系数，ki是积分系数。每次运行pi_controller函数，它会根据给定值setpoint和反馈值feedback计算误差，然后通过比例和积分环节得到输出，这个输出就是用来调节电流的控制量。

在Simulink模型里，将这个PI调节器模块连接到电流反馈回路，给定一个期望的电流值，就能看到电流如何快速跟踪给定值。当电流反馈值与给定值有偏差时，PI调节器就会调整输出，使偏差逐渐减小。

转速环仿真

转速环是调速系统的外层环，它的作用是使电机转速稳定地跟随给定转速。转速环仿真也是在Simulink里搭建模型，此时要把电流环包含进去作为内环。

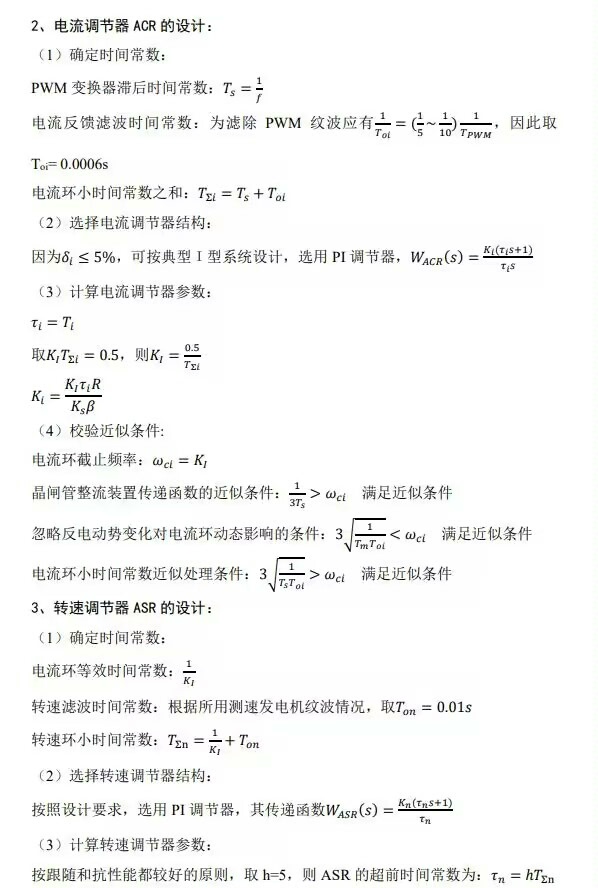

转速环的PI调节器同样重要，其代码与电流环PI调节器类似但参数不同，要根据系统的特性进行调整。

% 转速环PI调节器参数
kp_speed = 1;
ki_speed = 0.05;
integral_speed = 0;
prev_error_speed = 0;

function output_speed = pi_controller_speed(setpoint_speed, feedback_speed)
    error_speed = setpoint_speed - feedback_speed;
    integral_speed = integral_speed + error_speed;
    p_term_speed = kp_speed * error_speed;
    i_term_speed = ki_speed * integral_speed;
    output_speed = p_term_speed + i_term_speed;
end

这里kpspeed和kispeed是转速环PI调节器的比例和积分系数。在转速环仿真中，转速给定值与电机实际转速反馈值的偏差经过这个PI调节器后，输出作为电流环的给定值，从而通过调节电流来最终稳定转速。

转速电流双闭环仿真

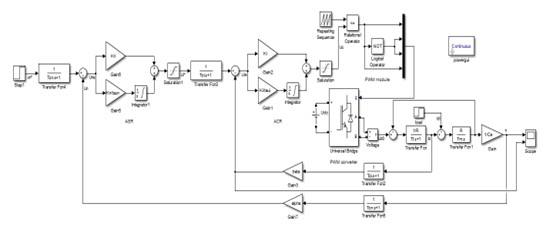

结合了电流环和转速环的双闭环仿真才是完整的调速系统仿真。在Simulink里搭建这个模型时，要正确连接各个模块，确保信号的流向正确。从转速给定开始，经过转速环PI调节器，输出给到电流环作为给定，电流环再根据这个给定调节电机电流，进而控制电机转速。

转速电流双闭环直流调速系统仿真，电流环仿真，转速环仿真，MATLAB/Simulink 教材4-5节PWM系统转速电流双闭环直流调速系统仿真，包括m文件，电流环单闭环仿真，转速电流双闭环仿真。 软件版本：MATLAB2015b及以上 有仿真报告一份，包括教材4-5节中涉及的仿真原理，模型建立过程，仿真过程，仿真结果分析等。

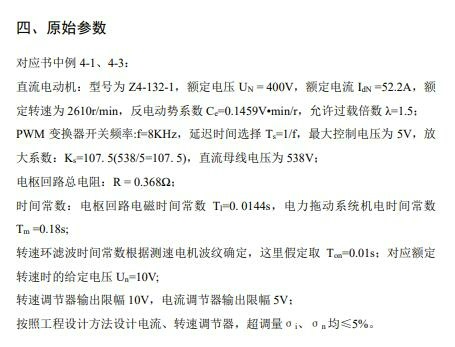

在教材4 - 5节中，还涉及到m文件，这些m文件可以用来设置仿真参数、初始化变量等。比如，在一个m文件里可以这样设置系统的基本参数：

% 设置系统参数
R = 1; % 电枢电阻
L = 0.01; % 电枢电感
J = 0.1; % 转动惯量

这些参数对于准确仿真系统性能至关重要。

仿真报告

咱还有一份仿真报告，这里面的内容就详细了。从仿真原理说起，要阐述转速电流双闭环调速系统的工作原理，为啥要有双环，它们是怎么协同工作的。

模型建立过程就是把前面在Simulink里搭建模型的步骤详细记录下来，每个模块的作用、连接方式等。

仿真过程就是设置仿真的时间、步长等参数，然后运行仿真。

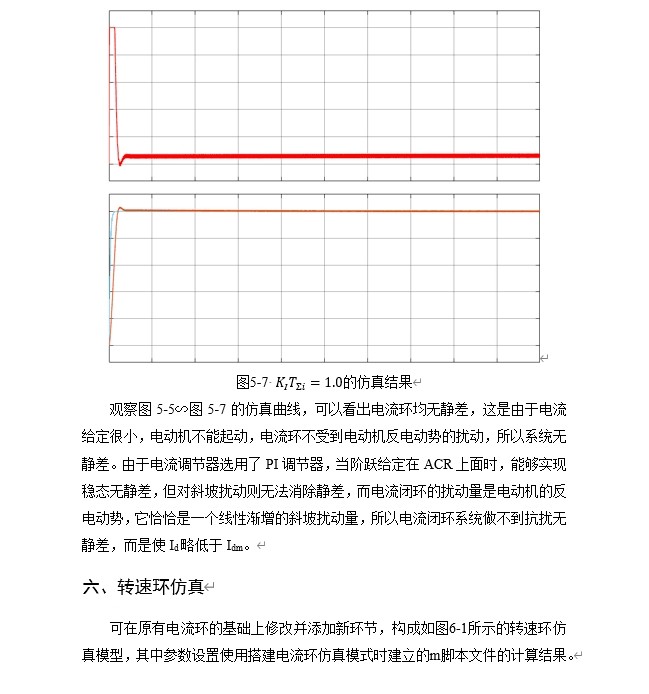

仿真结果分析要观察转速和电流的响应曲线。比如，看转速是否能快速平稳地达到给定值，超调量是否在合理范围内；电流在启动和调速过程中的变化情况，是否能快速跟随给定电流变化且没有过大的波动。通过对这些结果的分析，就能评估整个调速系统的性能，也能根据分析结果进一步优化系统参数。

总之，通过MATLAB/Simulink对转速电流双闭环直流调速系统进行仿真，能让我们更直观地理解系统的工作原理和性能，也为实际系统的设计和优化提供了有力的支持。
